HS-S62-L NFC感应读写模块RC522

目 录 （点击目录列表可以跳转到相应位置）

1. 介绍
2. 原理图
3. 模块参数
4. 电路板尺寸
5. 添加Arduino库文件
6. ArduinoIDE 和Python语言示例程序
7. 米思齐 Mixly 示例程序（图形化语言）
8. Arduino测试环境搭建
9. 视频教程
10. 测试结论

---

1、介绍 点这里回到目录

NFC感应读写模块一般基于射频感应原理，当带有对应识别介质（如 RFID 标签、NFC 标签等）的物体进入到其有效感应范围（感应距离根据模块类型和功率有所不同，从几厘米到数米不等）内时，能自动检测识别到该物体，触发后续的数据交互操作，常用于自动门禁系统，当人员携带授权的感应卡片靠近读卡器一定距离时，门禁自动打开。

---

2、原理图 点这里回到目录

3、模块参数 点这里回到目录

引脚名称	描述
G	GND（电源输入负极）
V	VCC（电源输入正极）
SDA	数据引脚
SCK	通信时钟引脚
MOSI	主设备输入/从设备输出引脚
MISO	主设备输出/从设备输入引脚
RST	复位信号引脚

• 供电电压： 3.3V-5V

• 连接方式：7P杜邦线线

• 安装方式：乐高搭建

---

4、电路板尺寸 点这里回到目录

---

5、添加Arduino库文件

不会使用库文件的参考这里：库文件安装使用

库文件下载：点击下载

---

6、Arduino IDE示例程序 点这里回到目录

示例程序（UNO开发板)：点击下载

#include <SPI.h>
#include <MFRC522.h>
#include <Servo.h>

String card[]={"33cb0327","8ff9f659"};

String name[]={"YOU","I"};

MFRC522 rfid(10, 9);
String RFID_CardUID;
Servo servo_3;

String MFRC522_ReadCardUID(MFRC522 *_name){
  String _CardUID = "";
  for (byte _i = 0; _i < _name->uid.size; _i++){
    if(_name->uid.uidByte[_i] < 0x10)
      _CardUID += "0";
    _CardUID += String(_name->uid.uidByte[_i], HEX);
  }
  return _CardUID;
}

boolean MFRC522_IsNewCard(MFRC522 *_name){
  if(!_name->PICC_IsNewCardPresent())
    return false;
  if(!_name->PICC_ReadCardSerial())
    return false;
  return true;
}

void setup(){
  Serial.begin(9600);
  SPI.begin();
  rfid.PCD_Init();
  RFID_CardUID = "";
  Serial.println("读取RFID卡号测试");
  servo_3.attach(3);
}

void loop(){
  servo_3.write(80);
  delay(10);

  if(MFRC522_IsNewCard(&rfid)){
    RFID_CardUID = MFRC522_ReadCardUID(&rfid);
    Serial.println(String("Card UID：") + String(RFID_CardUID));
    for (int i = (0); i <= (sizeof(card)/sizeof(card[0])); i = i + (1)) {
      if (RFID_CardUID == card[i]) {
        Serial.println(name[i]);
        servo_3.write(173);
        delay(2000);

      }
      servo_3.write(80);
      delay(10);
    }
    rfid.PICC_HaltA();
    rfid.PCD_StopCrypto1();
  }
  delay(10);

}

示例程序（ESP32开发板—基于Python语言，不能用Arduino IDE上传代码)：

---

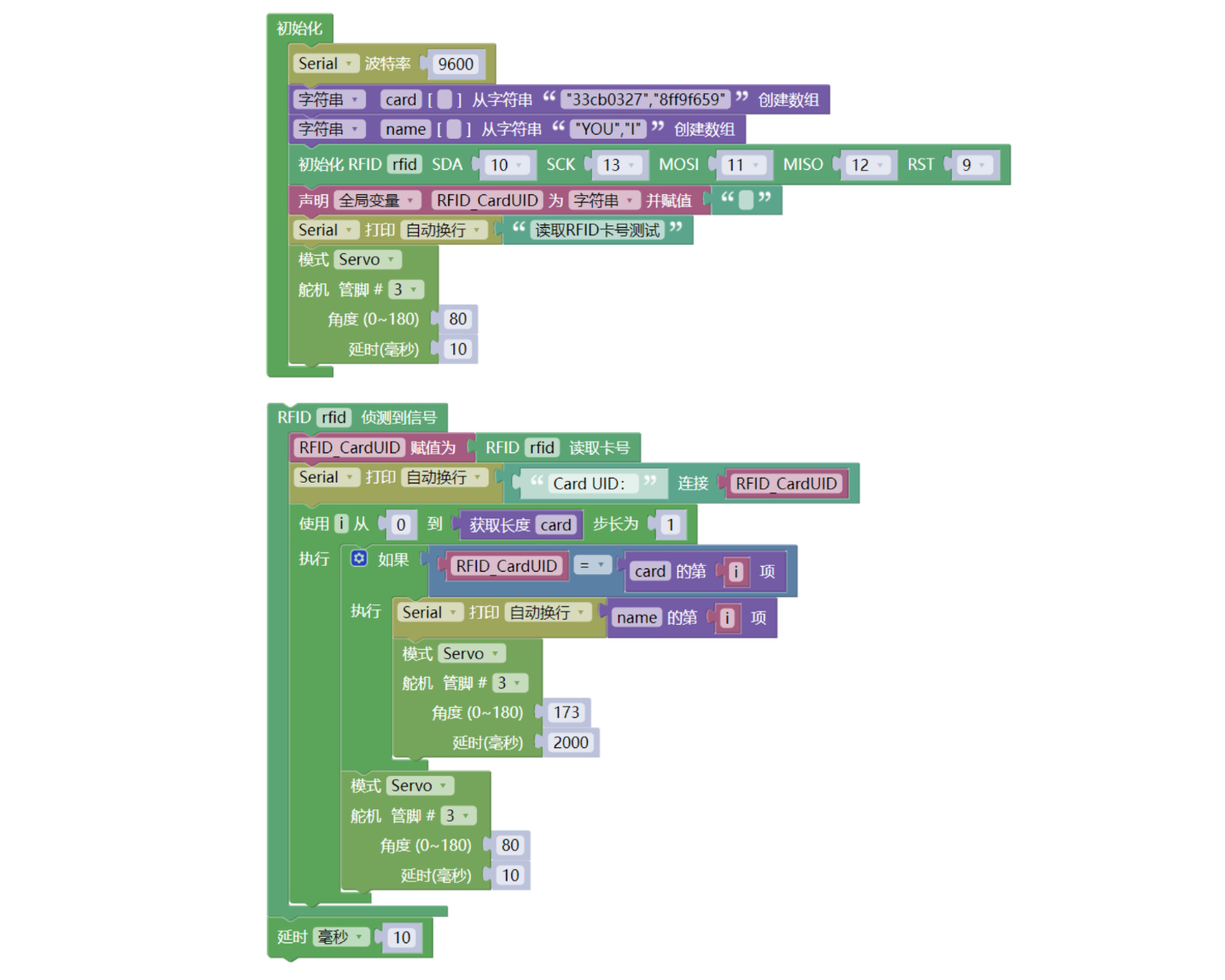

7、米思齐 Mixly 示例程序（图形化语言） 点这里回到目录

示例程序（UNO开发板)：点击下载

示例程序(ESP32开发板)：点击下载

---

8、测试环境搭建 点这里回到目录

Arduino UNO 测试环境搭建

准备配件：

• UNO-R3 开发板 *1
• UNO-R3 EXP 扩展板 *1
• USB type-c 数据线 *1
• NFC感应读写模块RC522（HS-S62-L）*1
• 7P杜邦线 *1

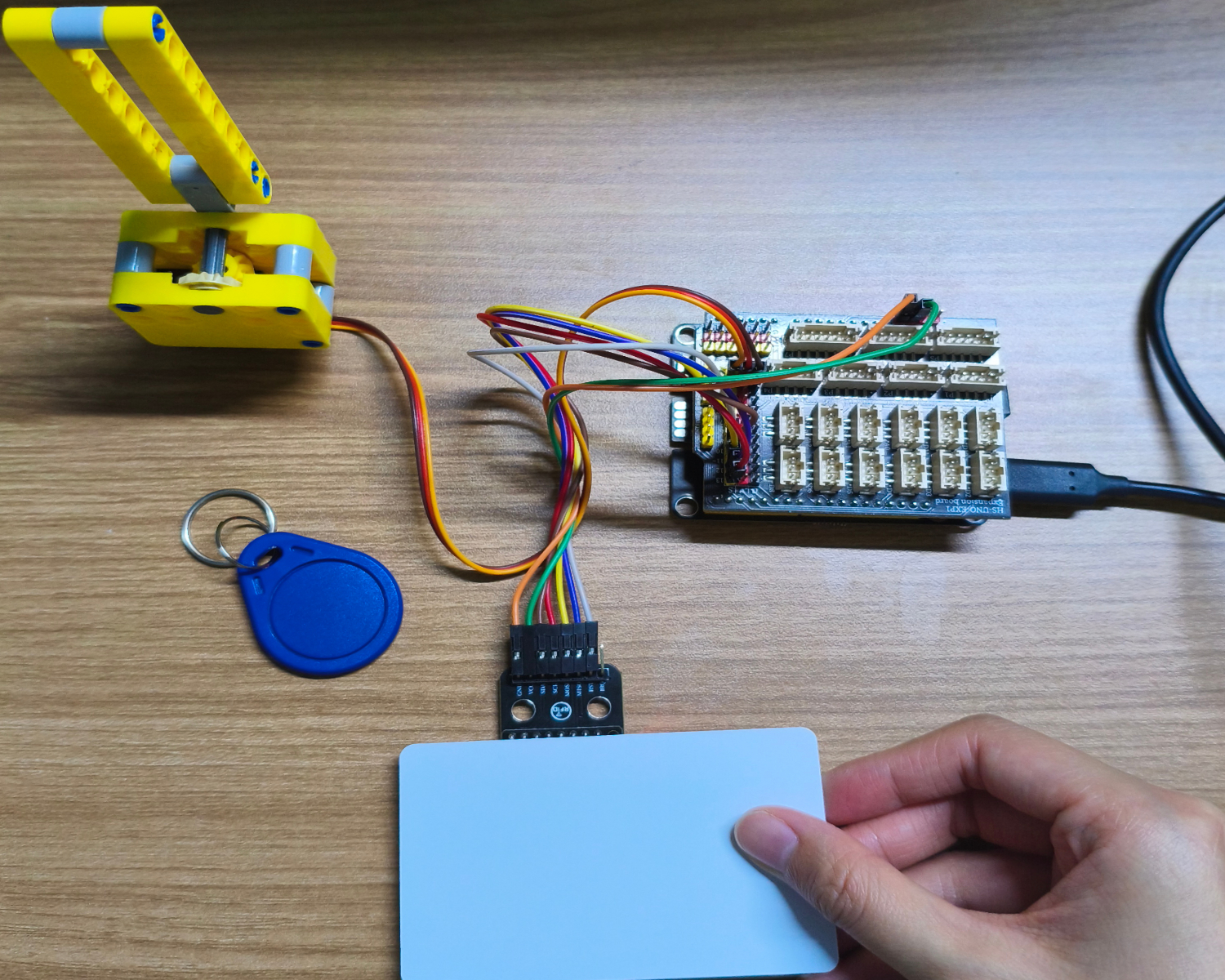

电路接线图：

ESP32 Python 测试环境搭建

---

9、视频教程 点这里回到目录

Arduino UNO视频教程：点击查看

ESP32 Python视频教程：

---

10、测试结论 点这里回到目录

Arduino UNO测试结论：

将器件连接好线之后，上传程序到Arduino UNO 开发板之后,刷卡后舵机会旋转使积木上下摆动模拟开门、关门。

---
