产品简介：
智能家居是一款由按键开关模块、人体感应模块、电机模块、环境亮度传感器、38K红外遥控接收模块、温湿度传感器、LED条形灯、无源蜂鸣器、LED灯模块、气体传感器、红外接收传感器、雾气传感器、LCD液晶显示器等配件组合而成的智能套件。
本款套件可实现：防盗实验，人体感应路灯实验，音乐门铃实验，蜂鸣器歌曲实验，遥控RGB灯实验，红外遥控实验，光控开关灯实验，智能雨控实验，可燃气体报警实验，蓝牙app控制实验。你也可以通过Arduino IDE、Mixly 等编程软件修改示例程序或自己编写新程序来控制智能家居。（米思齐Mixly软件前往 http://www.hellostem.cn/?software/ 下载）
准备工具及组装注意事项：
自备组装工具：3毫米直径十字螺丝刀。
自备调试工具：带有Windows 7、8、10、11操作系统的电脑1台、UNO-R3开发板、typc数据线1条、产品需要脱机工作请自备或者购买DC头6V-12V电源。
想要轻松组装好套件需要仔细阅读组装说明书，按步骤进行组装，疑难问题请扫二维码关注公众号查看相关教程，或寻找在线客服进行指导。
警告：
14岁以下人员必须在专业老师或有相关知识的成年人指导下使用！ 该产品组装、调试需要使用相关工具，组装时请做好安全防范，避免受伤！ 本产品为教学实验用品，请勿将其功能作为生活常规用品使用，会存在不稳定性! 当你不使用本产品时请关闭电池盒上的电源开关并取下电池，将电池妥善保管!
示例程序下载：点击下载
（文件解压密码请查看您购买的商品外包装产品合格证管理码，商品管理码（90开头数字）为解压密码 )
STEP：1
准备好所有配件及木板材料，木板材料组装时请仔细核对材料上的编号。木板有图案面为正面,没有图案为背面。
STEP：2
首先用4mm粗纹螺丝把UNO-R3开发板安装在①号板上，然后把HS-UNO EXP1扩展板插入UNO-R3开发板上，注意HS-UNO EXP1和UNO-R3的朝向。
STEP：3
首先参照【接线示意图】把舵机导线分别插入HS-UNO EXP1扩展板上的【D7】、【D9】、【D13】接口上，然后使用米思齐Mixly 软件将该套件的初始化程序上传至UNO-R3开发板上。下载后把舵机拔下来（米思齐Mixly软件前往 http://www.hellostem.cn/?software/ 下载） 警告：不能跳过此步骤进行下一步安装，跳过此步骤将会导致后续安装失败！注意：请核对好端口线序再插入，线序插错可能会烧坏电路板。
STEP：4
首先用7mm粗纹螺丝把舵机安装在②号板反面。
STEP：5
首先用4mm粗纹螺丝把按键开关模块安装在②号板正面，然后把3P长20cm端子线插入按键开关模块的端子接口中，最后把3P长20cm端子线穿过②号板的孔洞。
STEP：6
首先用4mm粗纹螺丝把LED灯模块安装在②号板正面，然后把3P端子线插入LED灯模块的端子接口中，最后把3P端子线穿过②号板的孔洞。
STEP：7
首先用4mm粗纹螺丝把无源蜂鸣器模块安装在②号板正面，然后把3P转杜邦线插入无源蜂鸣器模块的端子接口中，最后把3P转杜邦线穿过②号板的孔洞。
STEP：8
首先用4mm粗纹螺丝把人体感应器安装在②号板反面上，然后把3P端子线插入人体感应器的端子接口中。
STEP：9
首先用4mm粗纹螺丝把LCD液晶显示器安装在②号板反面上，最后把4P端子线插入LCD液晶显示器的端子接口中。
STEP：10

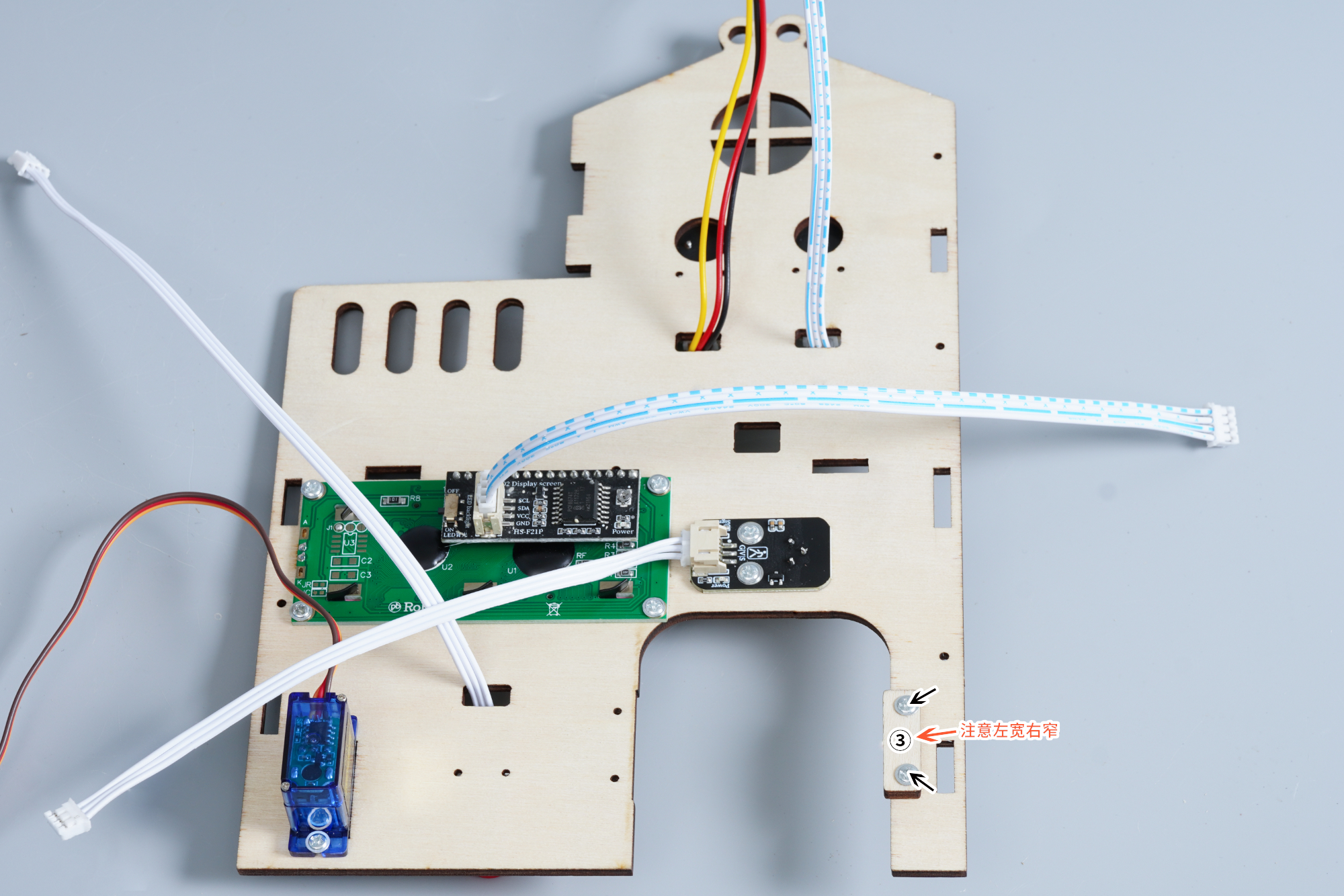

用7mm粗纹螺丝把③号板安装在②号板反面，注意左宽右窄。
STEP：11
用4mm粗纹螺丝把金属合页安装在②号板正面。
STEP：12

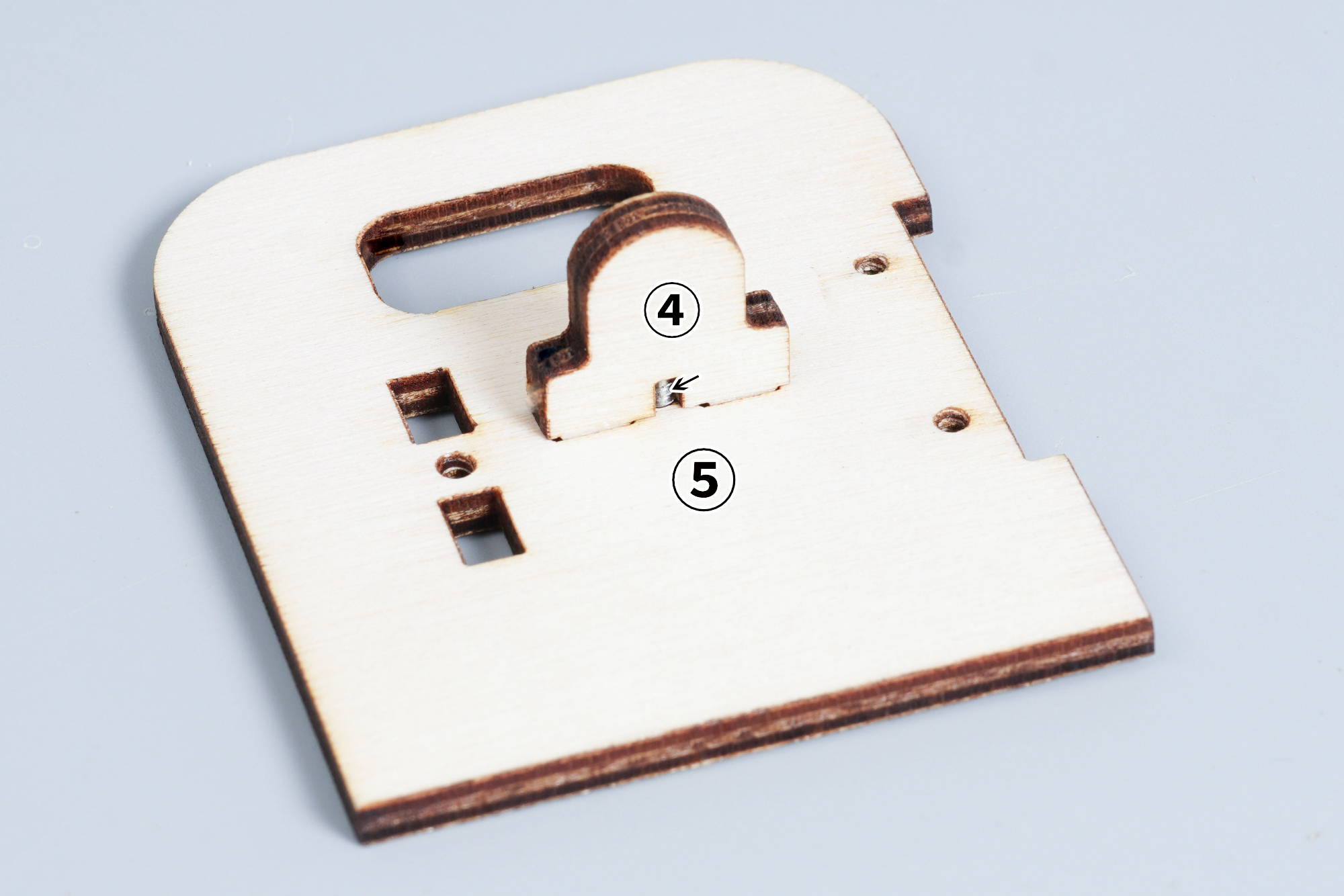

用7mm粗纹螺丝把⑤号板安装在④号板上。
STEP：13

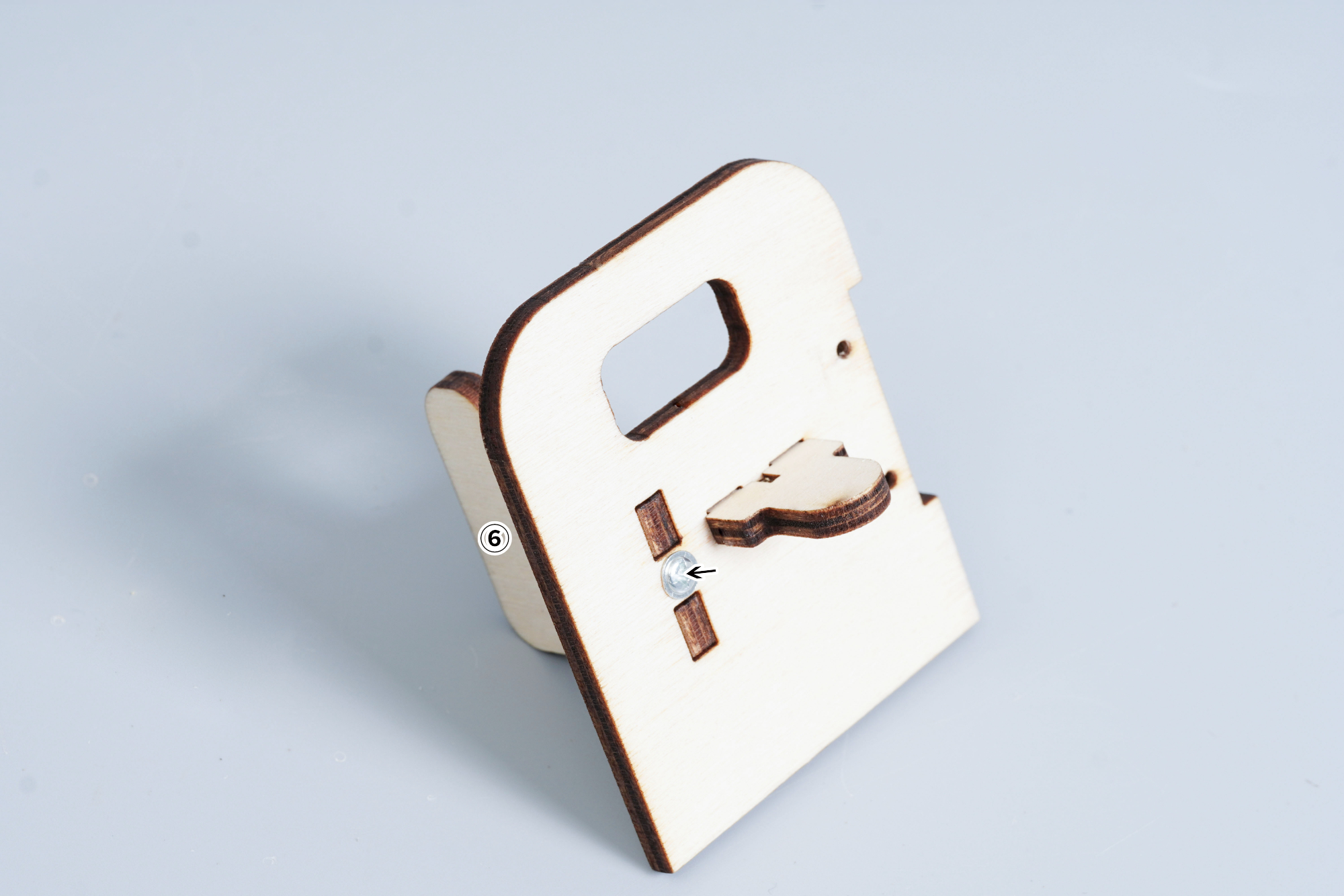

用7mm粗纹螺丝把⑤号板安装在⑥号板上。
STEP：14
用4mm粗纹螺丝把②号板上合页的另一面安装在⑤号板上。
STEP：15

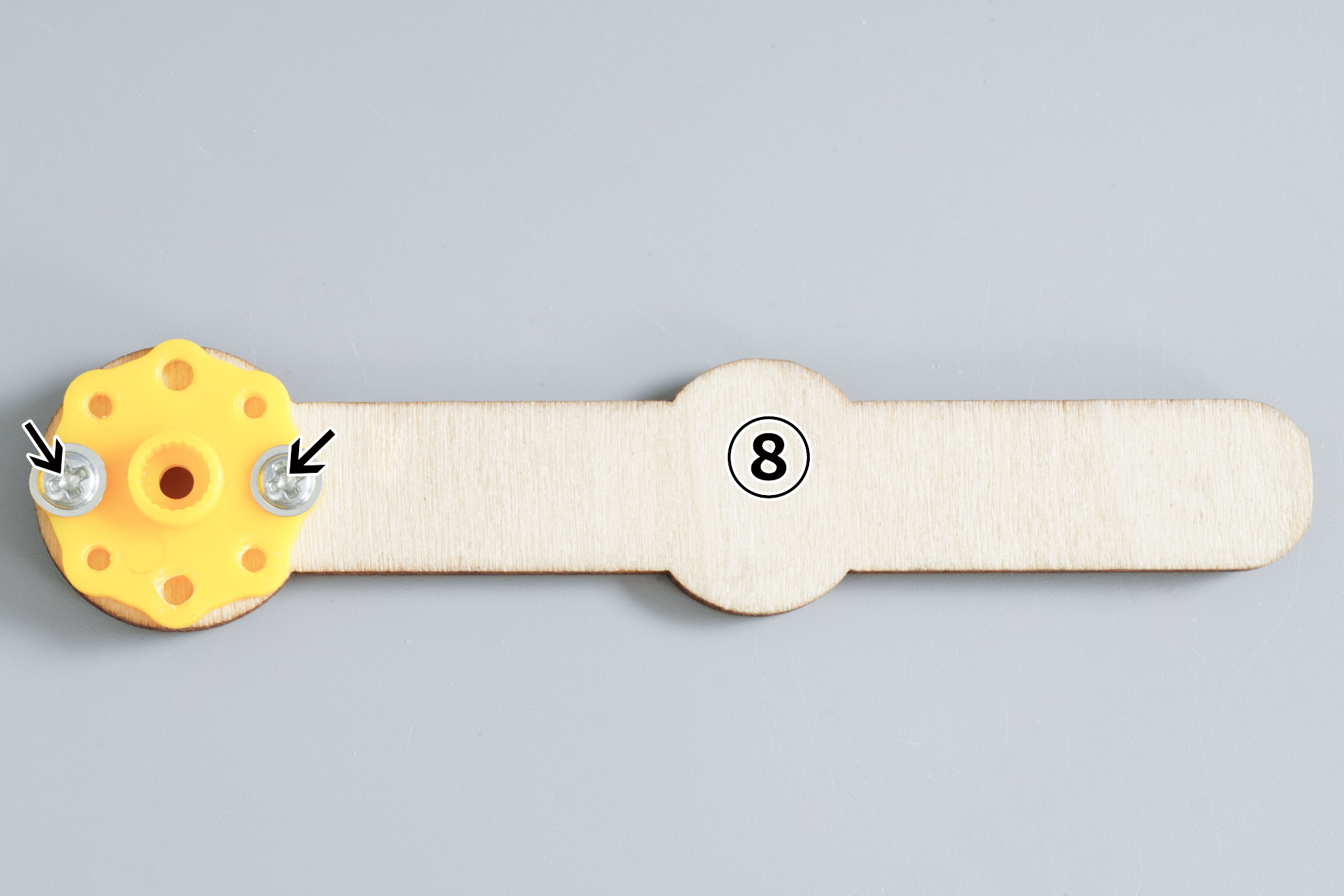

用7mm粗纹螺丝把舵机盘安装在⑧号板反面。
STEP：16
首先把⑧号板水平安装在②号板上的舵机处，然后用5mm舵机螺丝把⑧号板固定在舵机上。（舵机螺丝在舵机材料包里）

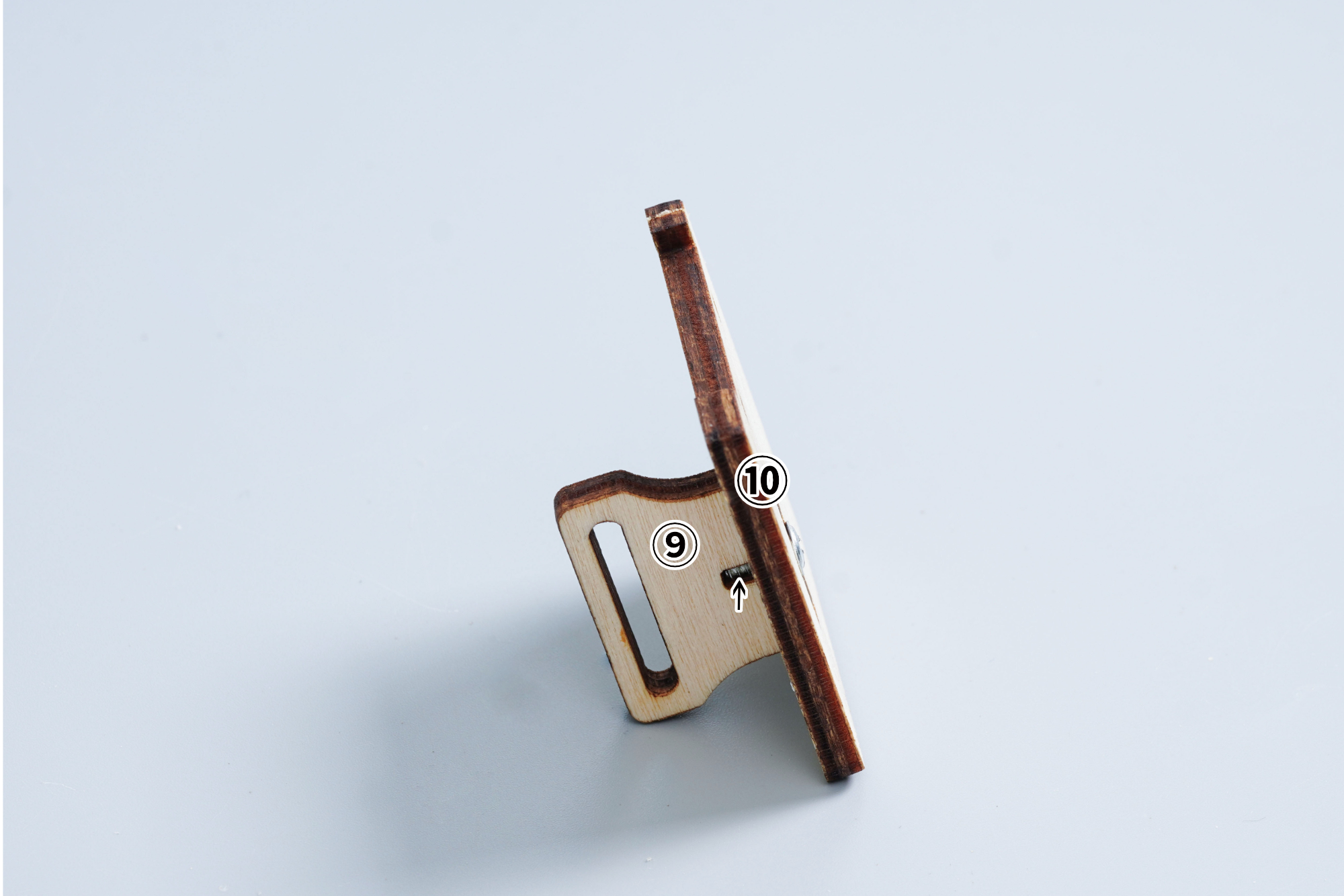

STEP：17
用7mm粗纹螺丝把⑩号板安装在⑨号板上。
STEP：18
首先用7mm粗纹螺丝把舵机安装在⑦号板正面,然后把舵机导线穿过⑦号板孔洞。
STEP：19
用4mm粗纹螺丝把金属合页安装在⑦号板上。
STEP：20
用4mm粗纹螺丝把金属合页另一面安装在⑩号板上。
STEP：21

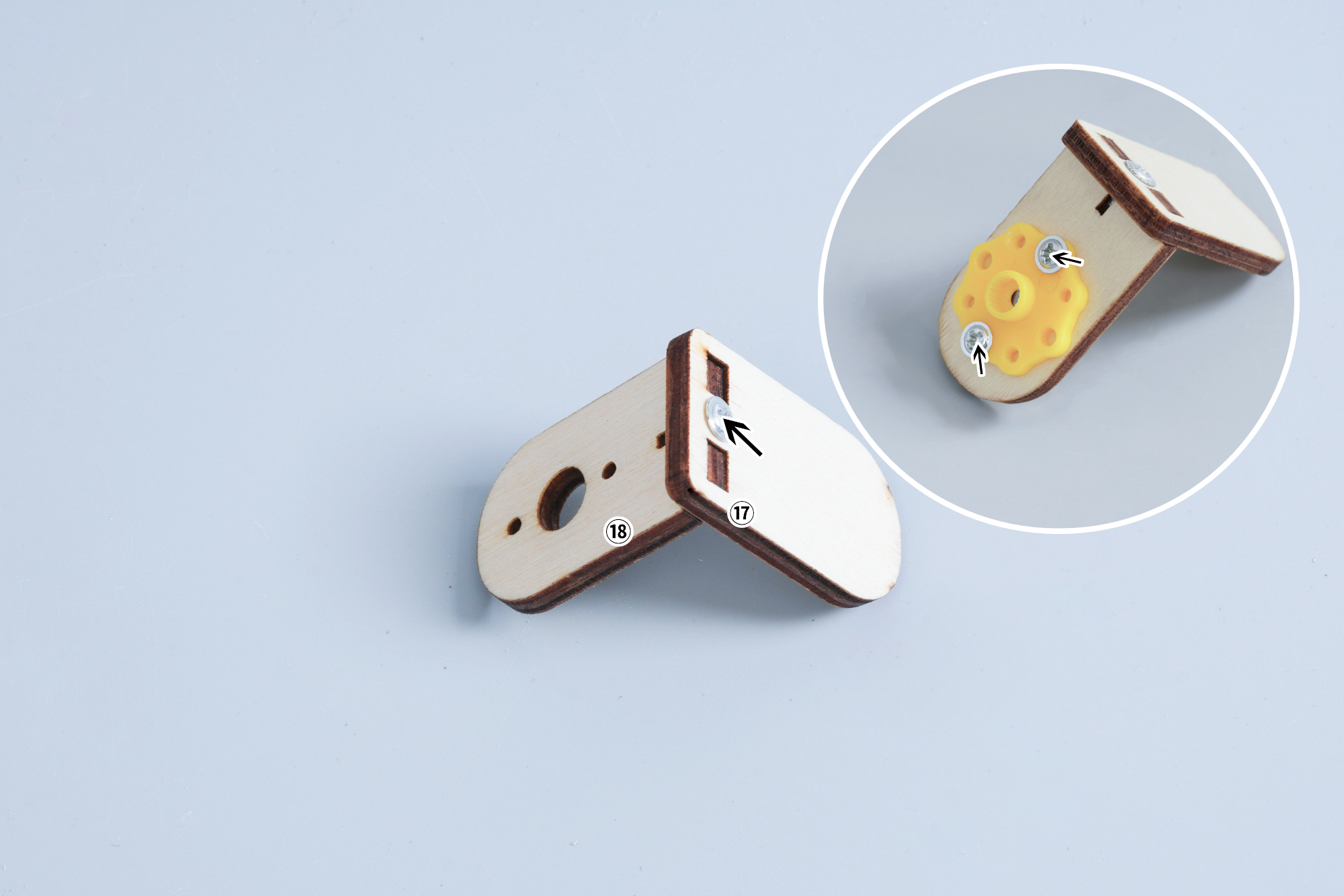

首先用7mm粗纹螺丝把⑰号板安装在⑱号板上，然后用7mm粗纹螺丝把舵机盘安装在⑱号板上。
STEP：22
用7mm粗纹螺丝把②号板安装在⑦号板上。
STEP：23
首先用4mm粗纹螺丝把LED条形灯安装在⑦号板上，然后把3P端子线插入LED条形灯的端子接口，最后用5mm舵机螺丝把⑱号板上的舵机盘安装在舵机上（舵机螺丝在舵机包里）。
STEP：24
首先用7mm粗纹螺丝把舵机安装在⑪号板反面，然后用4mm粗纹螺丝把38K红外遥控接收模块安装在⑪号板正面，再然后把3P端子线插入38K红外遥控接收模块的端子接口中，最后用7mm粗纹螺丝把①号板安装在⑪号板正面。
STEP：25

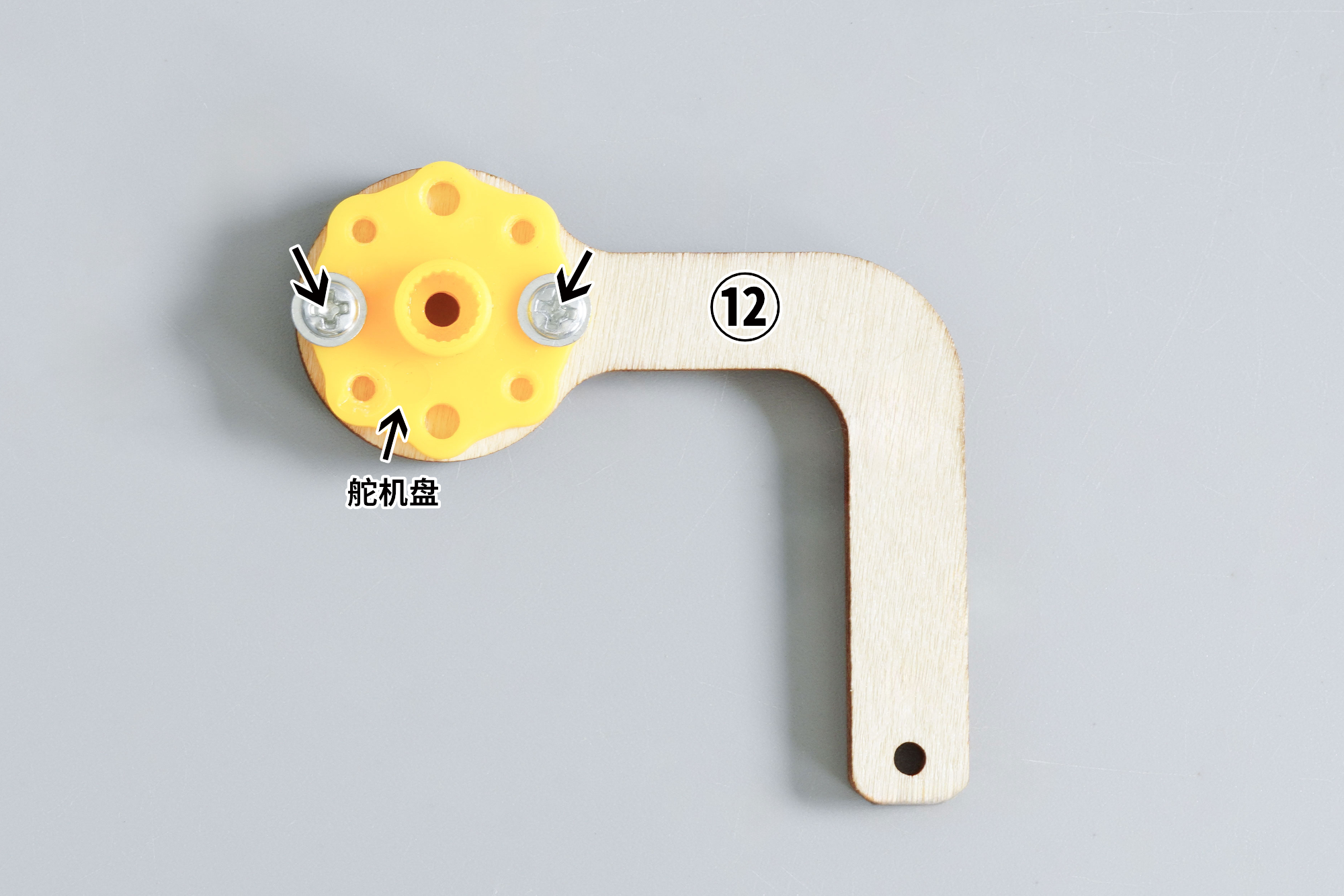

用7mm粗纹螺丝把舵机盘安装在⑫号板上。
STEP：26
用7mm粗纹螺丝把⑪号板安装在②号板上。

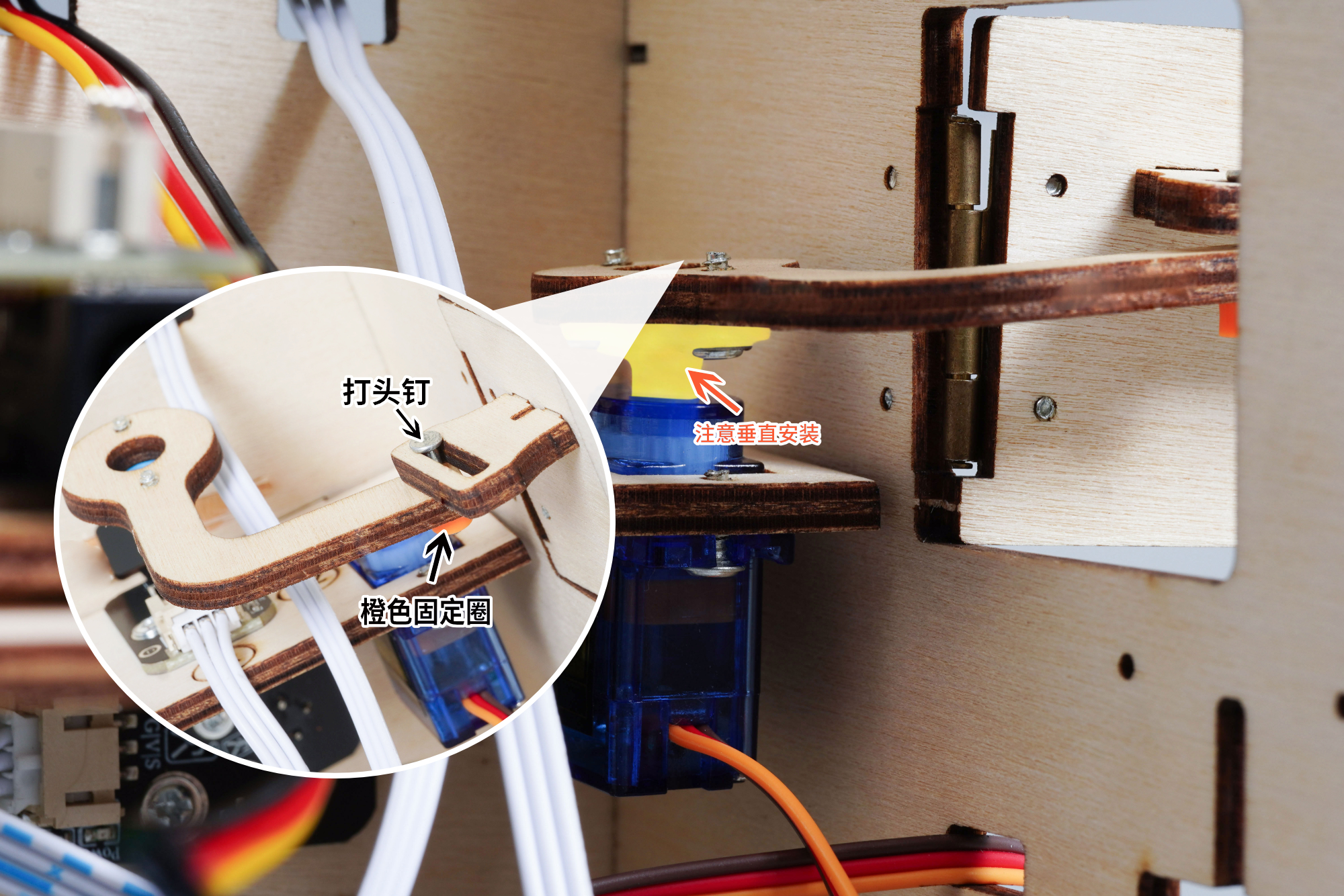

STEP：27
首先用打头钉穿过⑨号板的孔洞，然后用固定圈把⑨号板与⑫号板进行固定，最后把⑫号板有舵机盘一端垂直安装在⑪号板上的舵机处。
STEP：28
首先用4mm粗纹螺丝把电机模块安装在⑬号板反面，然后把4P端子线插入电机模块的端子接口。
STEP：29
把螺旋桨安装在⑬号板正面的电机轴上。
STEP：30
首先用4mm粗纹螺丝把温湿度传感器安装在⑭号板正面，然后把3P端子线插入温湿度传感器的端子接口中，最后把端子线穿过⑭号板的孔洞。

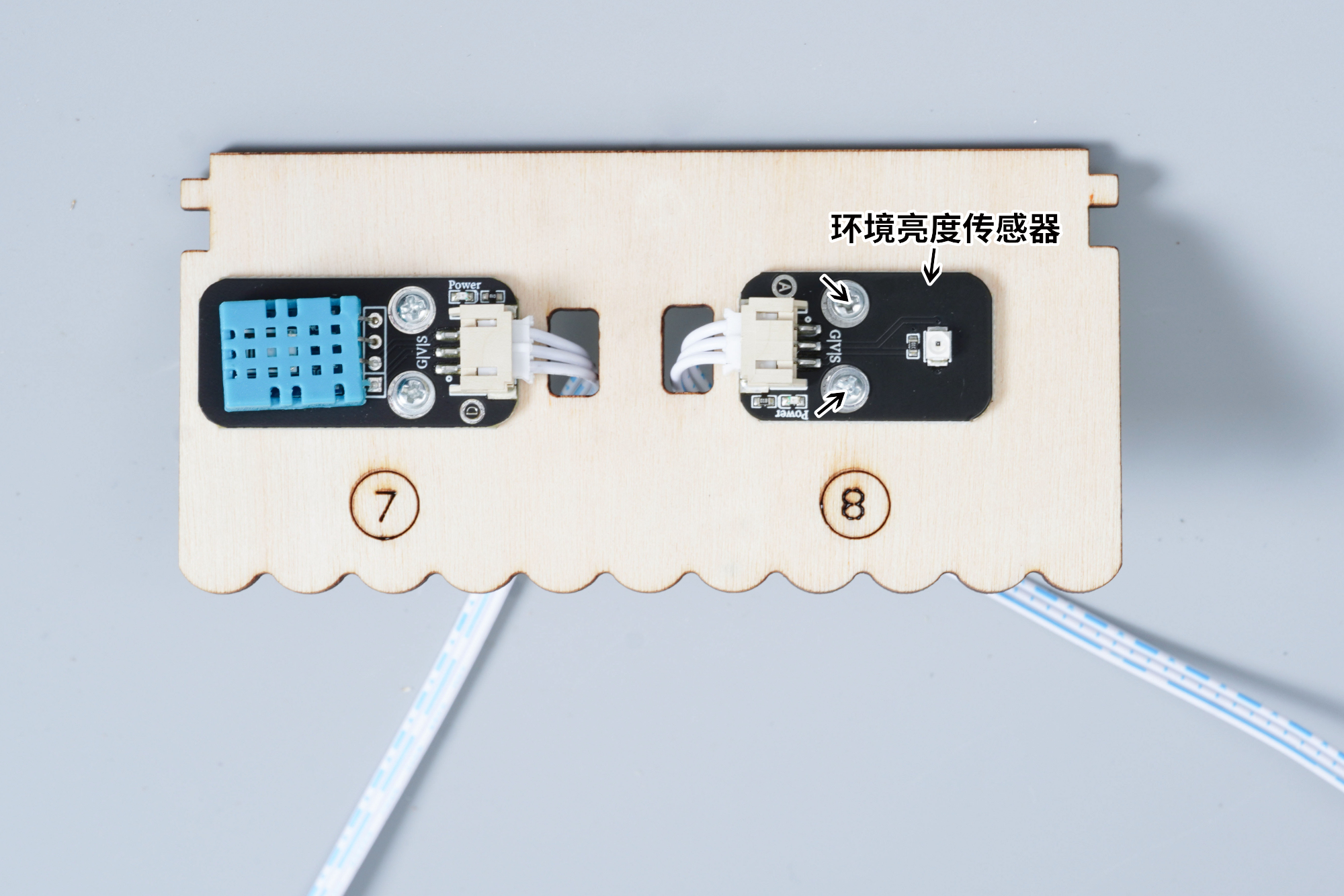

STEP：31
首先用4mm粗纹螺丝把环境亮度传感器安装在⑭号板正面，然后把3P端子线插入环境亮度传感器的端子接口中，最后把端子线穿过⑭号板的孔洞。
STEP：32
首先用4mm粗纹螺丝把雾气传感器安装在⑮号板反面,然后把3P端子线插入雾气传感器的端子接口中。
STEP：33
首先用4mm粗纹螺丝把红外信号接收传感器安装在⑯号板正面,然后把3P端子线插入红外信号接收传感器的端子接口中,最后把端子线穿过⑯号板的孔洞。
STEP：34
首先用4mm粗纹螺丝把气体传感器安装在⑯号板正面,然后把3P端子线插入气体传感器端子接口中,最后把端子线穿过⑯号板的孔洞。
STEP：35
用7mm粗纹螺丝把⑬号板安装在②号板上。
STEP：36
用7mm粗纹螺丝把⑯号板安装在⑦、⑪、⑬号板上。
STEP：37

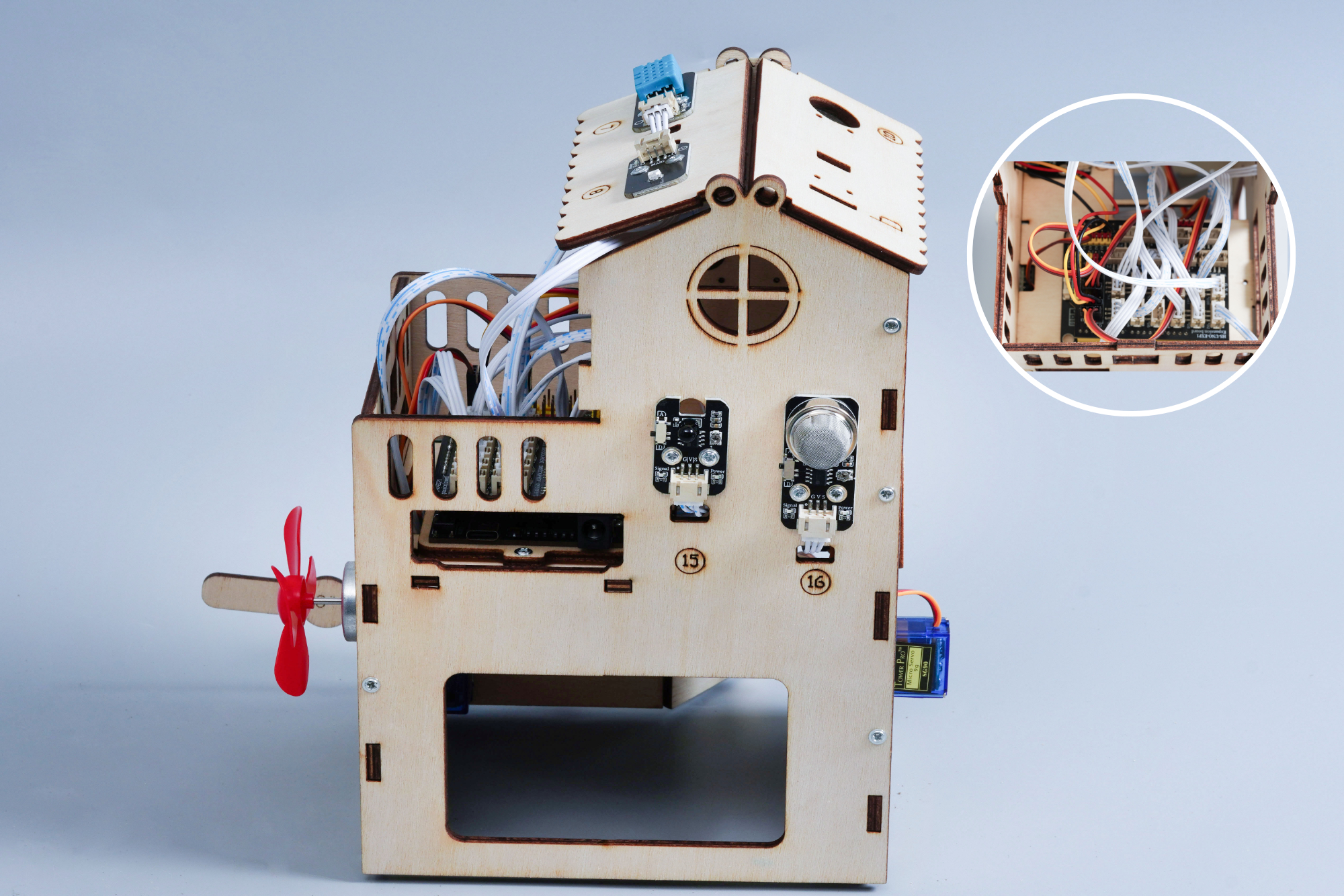

首先把⑭、⑮号板安装在②、⑯号板上。然后开始接线（参照前面的接线示意图）
按键接D2；人体感应模块接D3；停车栏杆舵机接D7；
电机驱动模块AB分别接D5，D6；38K红外遥控接收模块D4；
开窗舵机接D13；大门舵机接D9；温湿度传感器D10；
LED条形接D11；无源蜂鸣器接D12；led灯接D8；
气体传感器接Ａ0；红外信号接收传感器接A1；环境亮度传感器接A2；
雾气传感器（雨滴）接A3，
LCD液晶屏SDA接SDA（Ａ4），SＣＬ接SCL（Ａ5）。

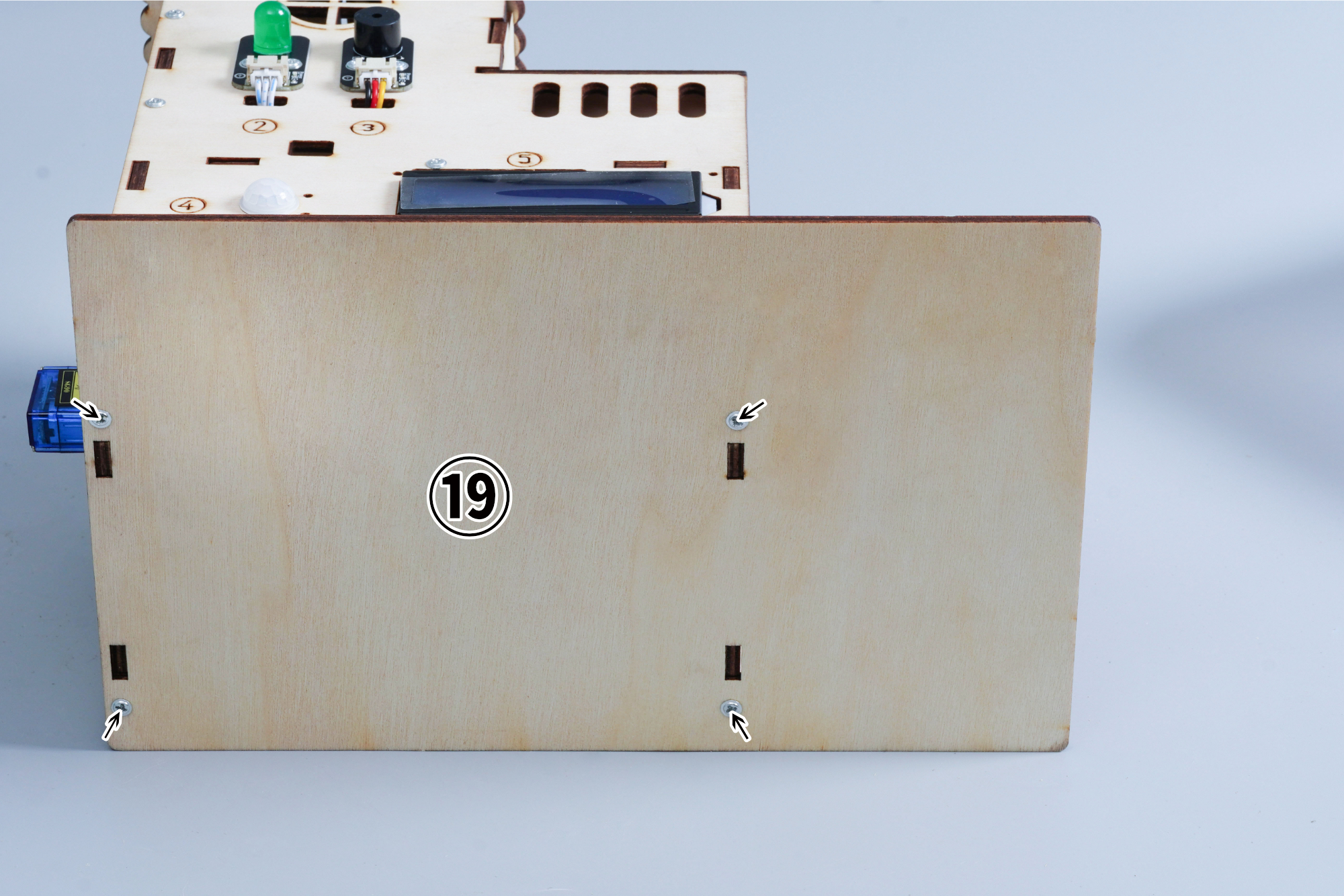

STEP：38
用7mm粗纹螺丝把⑲号板安装在②、⑦、⑬、⑯号板上。
STEP：39
把⑳号板安装在②、⑬、⑯号板上。
STEP：40
把㉑号板安装在②、⑯、⑳号板上。
STEP：41
示例程序下载：点击下载
（文件解压密码请查看您购买的商品外包装产品合格证管理码，商品管理码（90开头数字）为解压密码 )
使用米思齐Mixly软件将该套件的智能家居示例程序上传至UNO-R3开发板，你也可以通过Arduino IDE、Mixly 等编程软件修改示例程序或自己编写新程序来控制智能家居。（米思齐Mixly软件前往 http://www.hellostem.cn/?software/ 下载）
警告:不能跳过此步骤进行下一步安装，跳过此步骤将会导致后续安装失败!你也可以通过Arduino IDE、Mixly 等编程软件修改示例程序或自己编写新程序来控制智能家居。
STEP：42

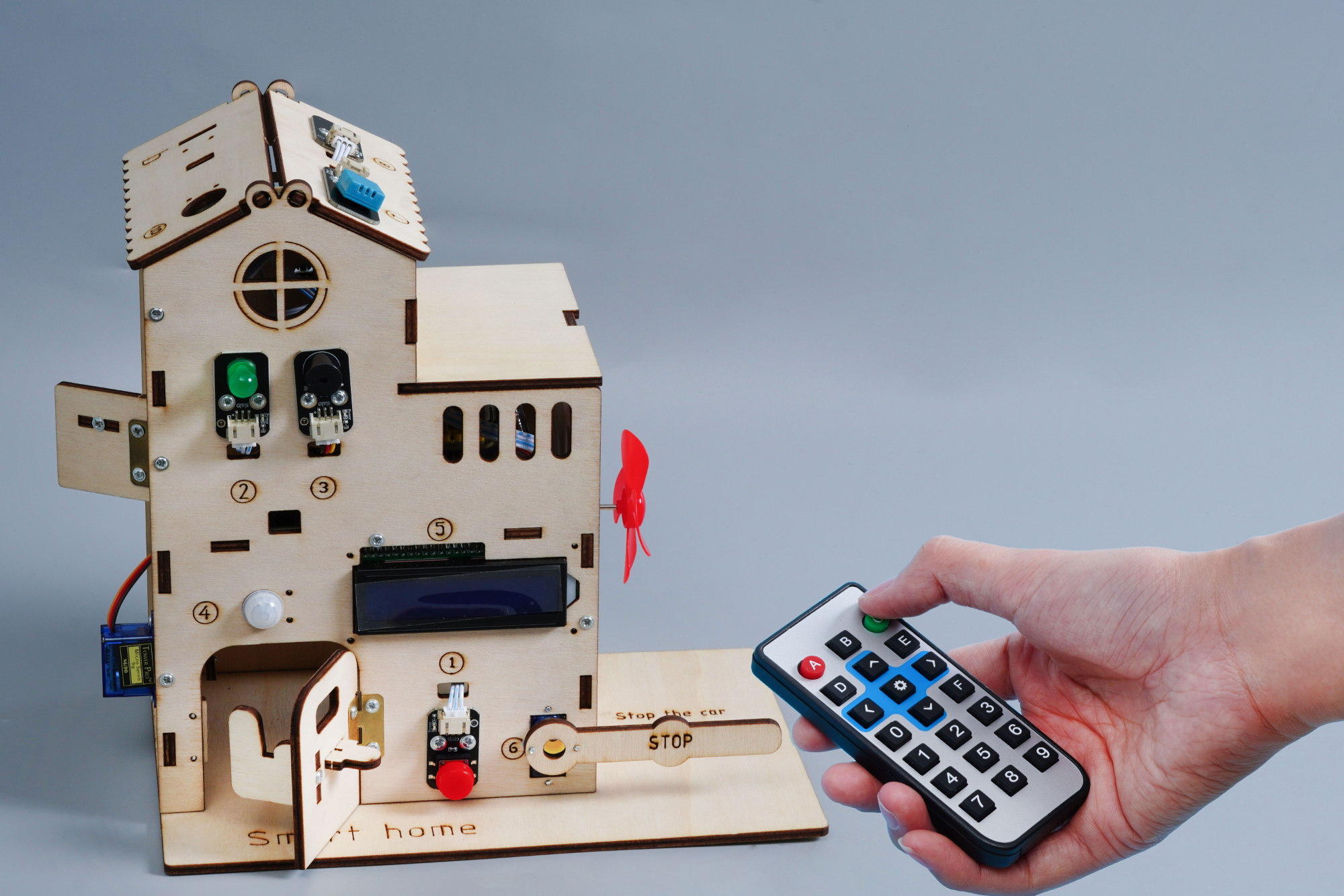

此套件可实现按下遥控器“A”控制大门上锁解锁。
按下遥控器数字“0”灯熄灭。
按下遥控器数字“1”白灯亮。
按下遥控器数字“2”红灯亮。
按下遥控器数字“3”绿灯亮。
按下遥控器数字“4”黄灯亮。
按下遥控器数字“5”深蓝灯亮。
按下遥控器数字“6”浅蓝灯亮。
按下遥控器数字“7”紫色灯亮。
按下遥控器数字“8”土黄色灯亮。
按下遥控器数字“9”渐变灯亮。
按下遥控器“∧”风速增大。
按下遥控器“∨”风速减小。
按下遥控器“B”控制风扇启停。按下遥控器“C”查询温湿度。
亮度大于30且没有雨水时，雾气传感器输出低电平（0），模块信号指示蓝灯熄灭，开窗户。
天黑亮度小于20或者有雾、雨水时，雾气传感器输出高电平（1），模块信号指示蓝灯亮起，关闭窗户。
当有人经过人体感应模块时，LED路灯将会点亮；当人体感应模块没有侦测到人体移动时，两秒后LED路灯熄灭。
检测到可燃气体或者火焰光时 ，气体传感器或者红外接收传感器输出低电平（0），蜂鸣器将会发出警报响 ；未检测到可燃气体或者火焰光时 ，蜂鸣器不响。
气体传感器与红外接收传感器保证未触发工作状态下蓝色指示灯熄灭；如果亮起，轻轻调节模块背部电位器（感应灵敏度）使信号蓝灯熄灭。
按下按键模块红色按钮可控制停车栏杆的上下摆动。
