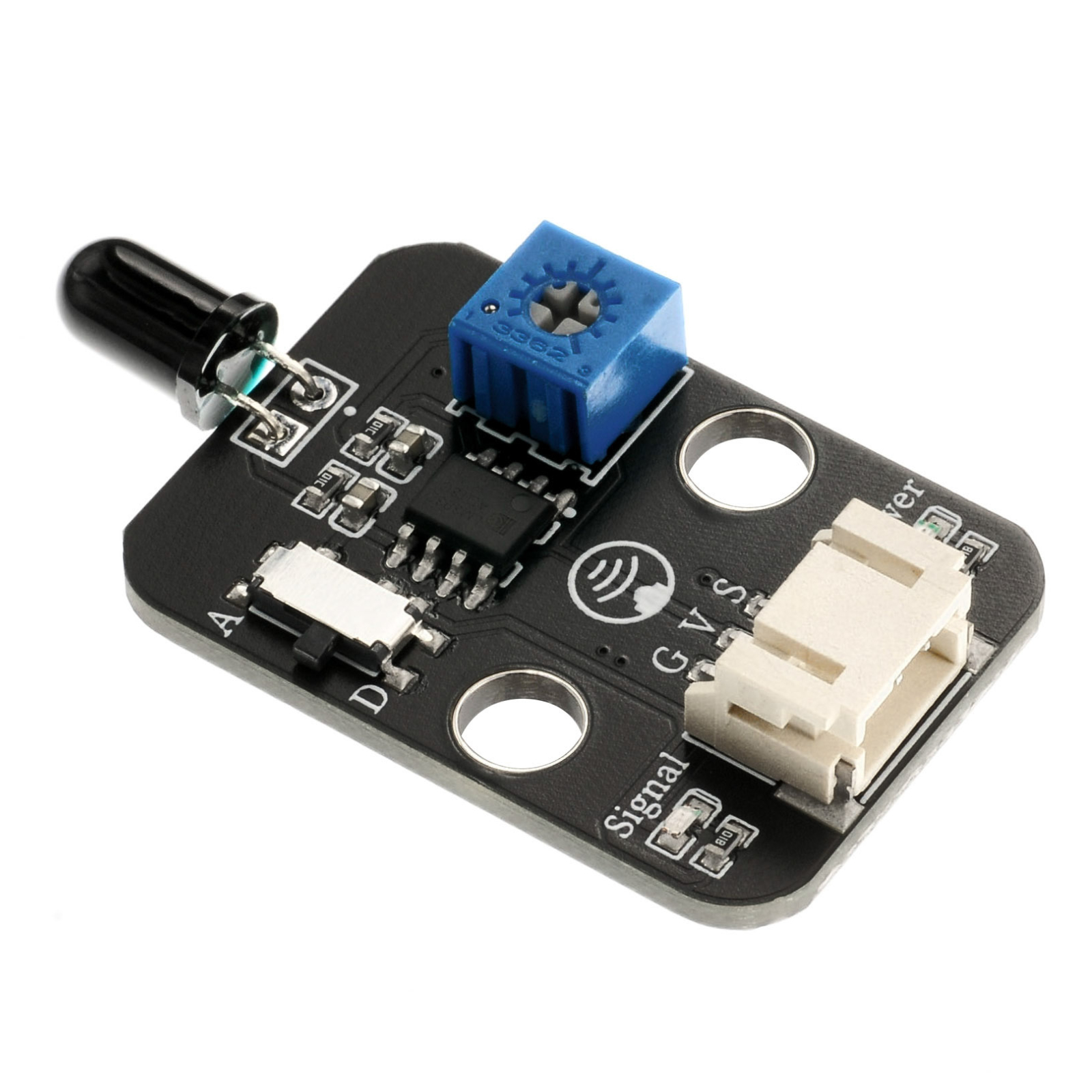

HS-S08L 红外信号接收模块（火焰传感器）
1、介绍 点这里回到目录

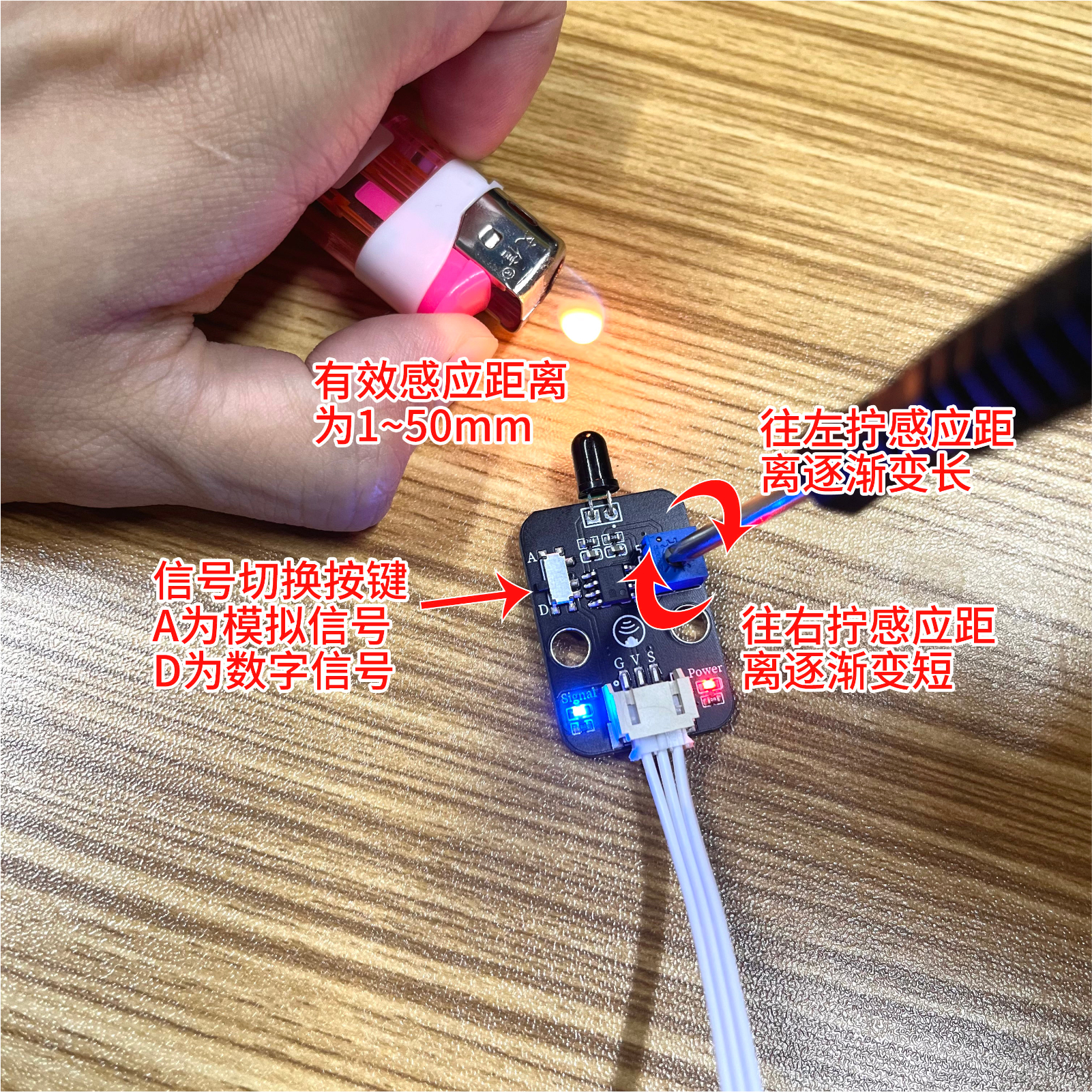

在公共场所，比如酒店，建筑物和其他地方都配备了火灾报警器，那么它如何感知火灾？ 众所周知，当火灾爆发时，会有特别强烈的红外线，该设备可以通过红外线探测火灾。 火焰传感器是机器人专门用来搜寻火源的传感器，当然火焰传感器也可以用来检测光线的亮度，只是本传感器对火焰特别灵敏。火焰传感器利用红外线对对火焰非常敏感的特点，使用特制的红外线接受管来检测火焰，然后把火焰的亮度转化为高低变化的电平信号，输入到中央处理器中，中央处理器根据信号的变化做出相应的程序处理。

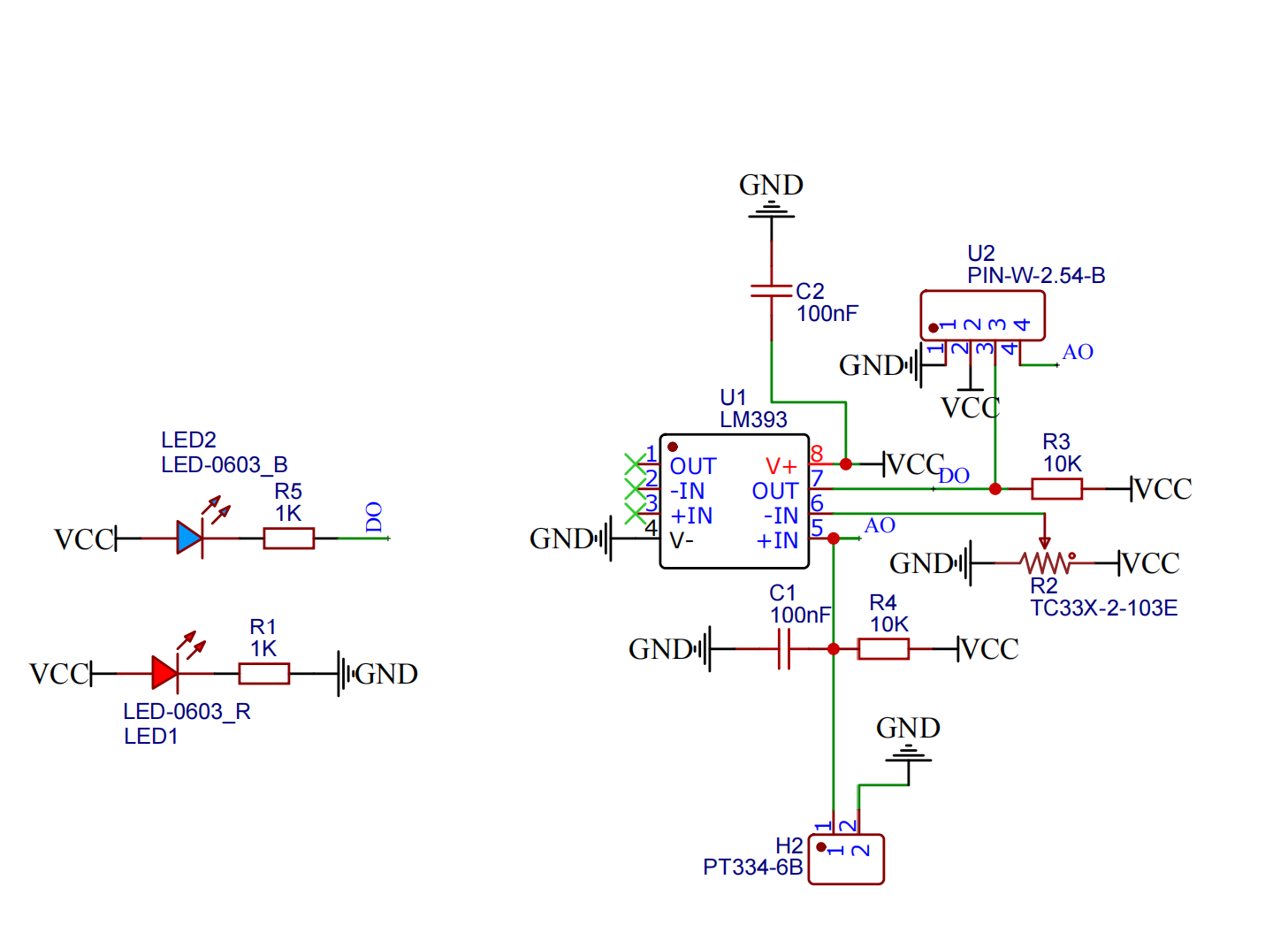

2、原理图 点这里回到目录
3、模块参数 点这里回到目录
| 引脚名称 | 描述 |
|---|---|
| G | GND（电源输入负极） |
| V | VCC（电源输入正极） |
| S | 信号引脚 |
| D | 数字信号引脚 |
| A | 模拟信号引脚 |
-
供电电压：3.3V / 5V
-
连接方式：PH2.0 3P端子线
-
安装方式：双螺丝固定

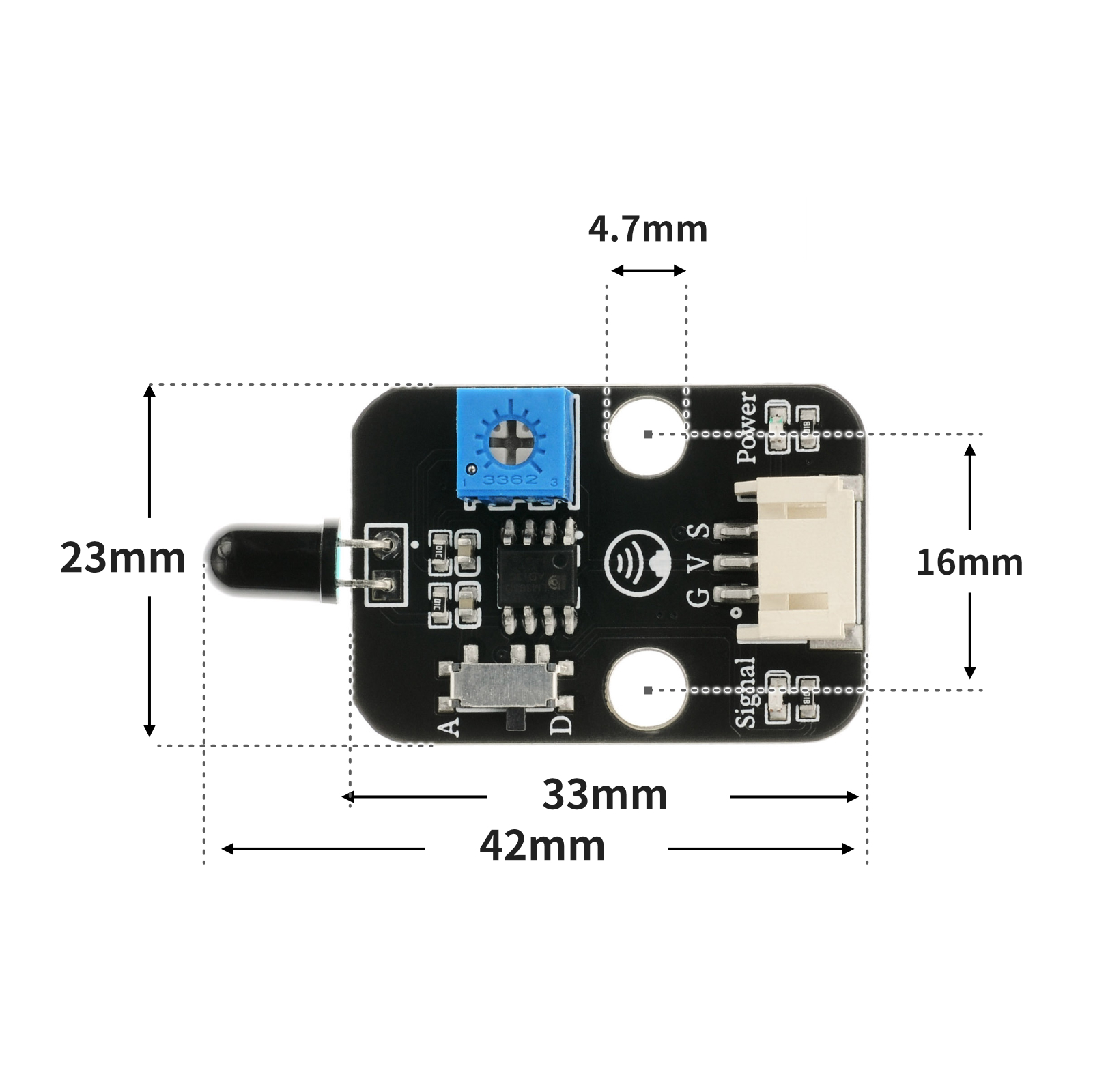

4、电路板尺寸 点这里回到目录
5、Arduino IDE示例程序 点这里回到目录
示例程序：点击下载
volatile int value;
void setup(){
Serial.begin(9600);
value = 0;
pinMode(4, INPUT);
pinMode(6, OUTPUT);
}
void loop(){
value = digitalRead(4);
Serial.print("火焰值：");
Serial.println(value);
delay(1000);
if (value == 0) {
tone(6,196);
delay(2000);
} else {
noTone(6);
}
}
6、米思齐 Mixly 示例程序（图形化语言） 点这里回到目录

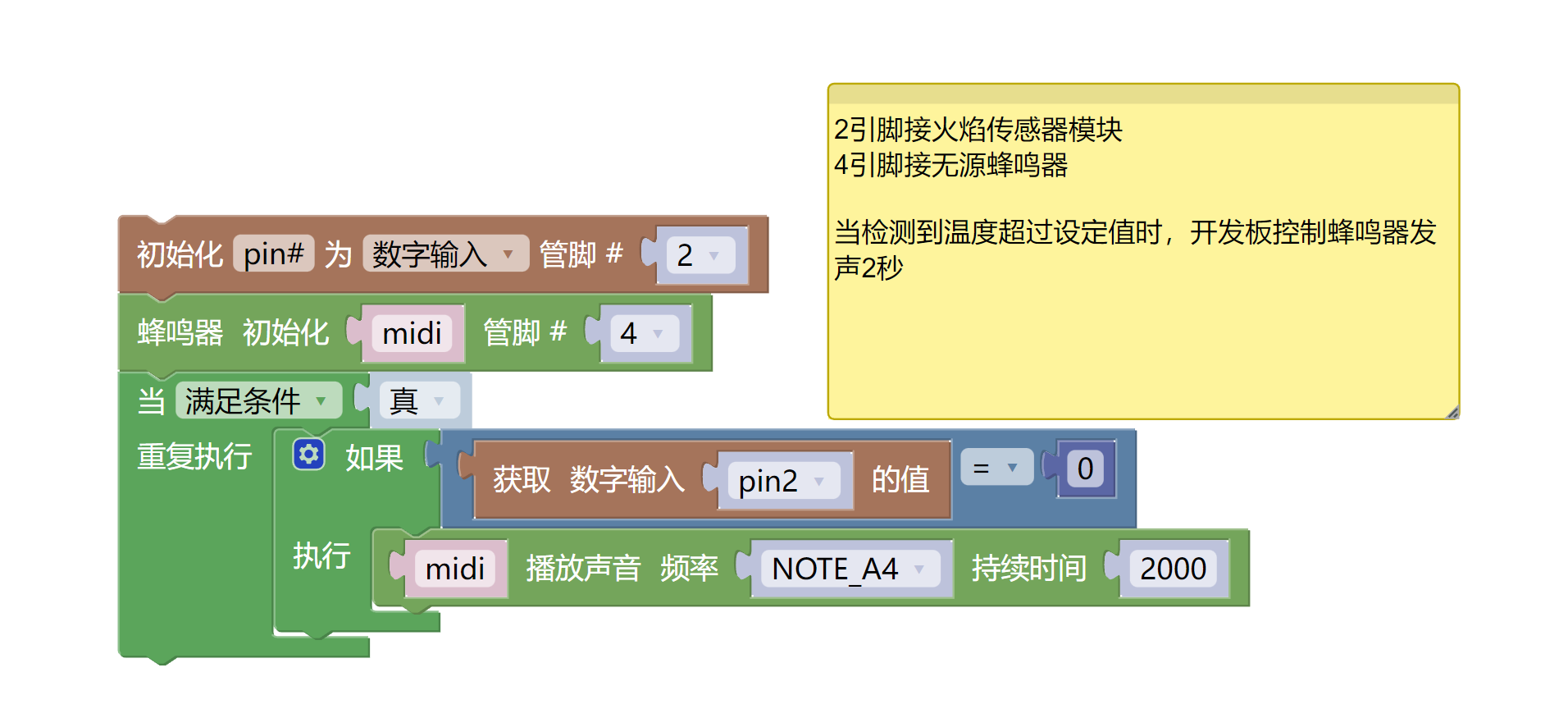

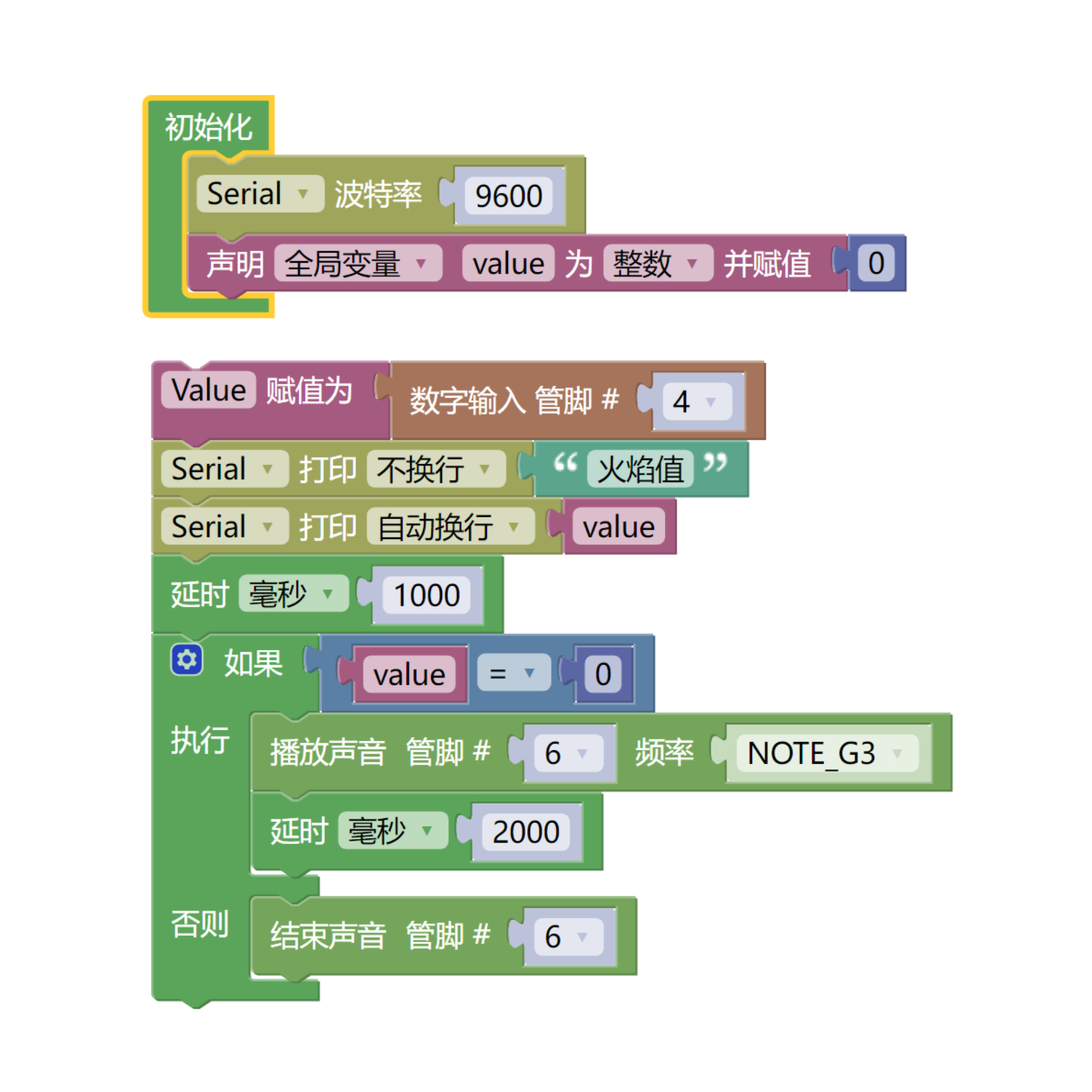

示例程序：点击下载
7、测试环境搭建 点这里回到目录
准备配件：
- HELLO STEM UNO R3 开发板 *1
- HELLO STEM UNO R3 P 扩展板 *1
- USB type-c 数据线 *1
- 无源蜂鸣器模块（HS-F02A）*1x
- 火焰传感器模块（HS-S08P）*1
- PH2.0 3P杜邦线 *1
- 1P母对母杜邦线 *3条 或 3P母对母杜邦线 *1条

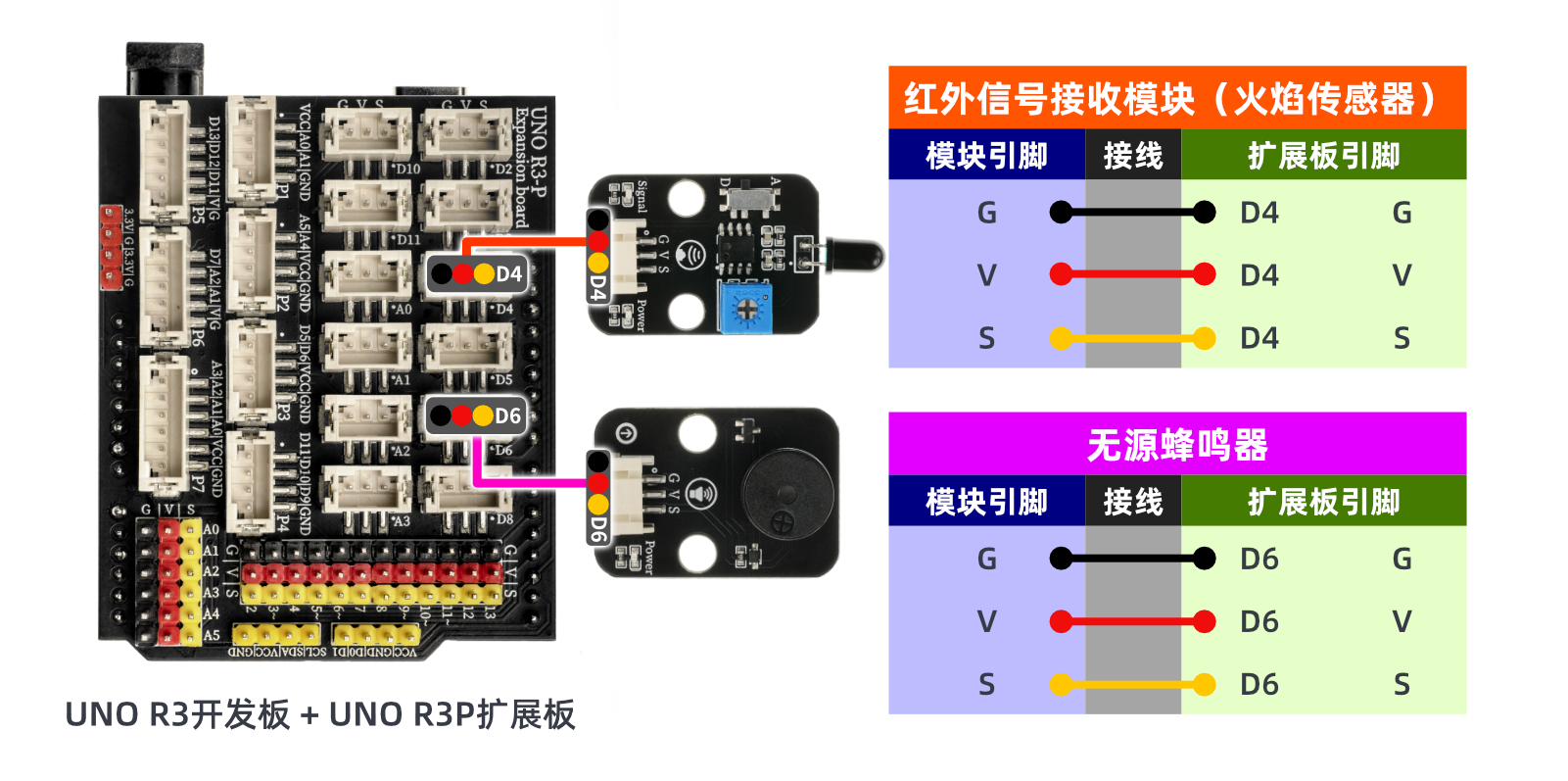

电路接线图：
8、视频教程 点这里回到目录
视频教程：点击查看
9、测试结论 点这里回到目录

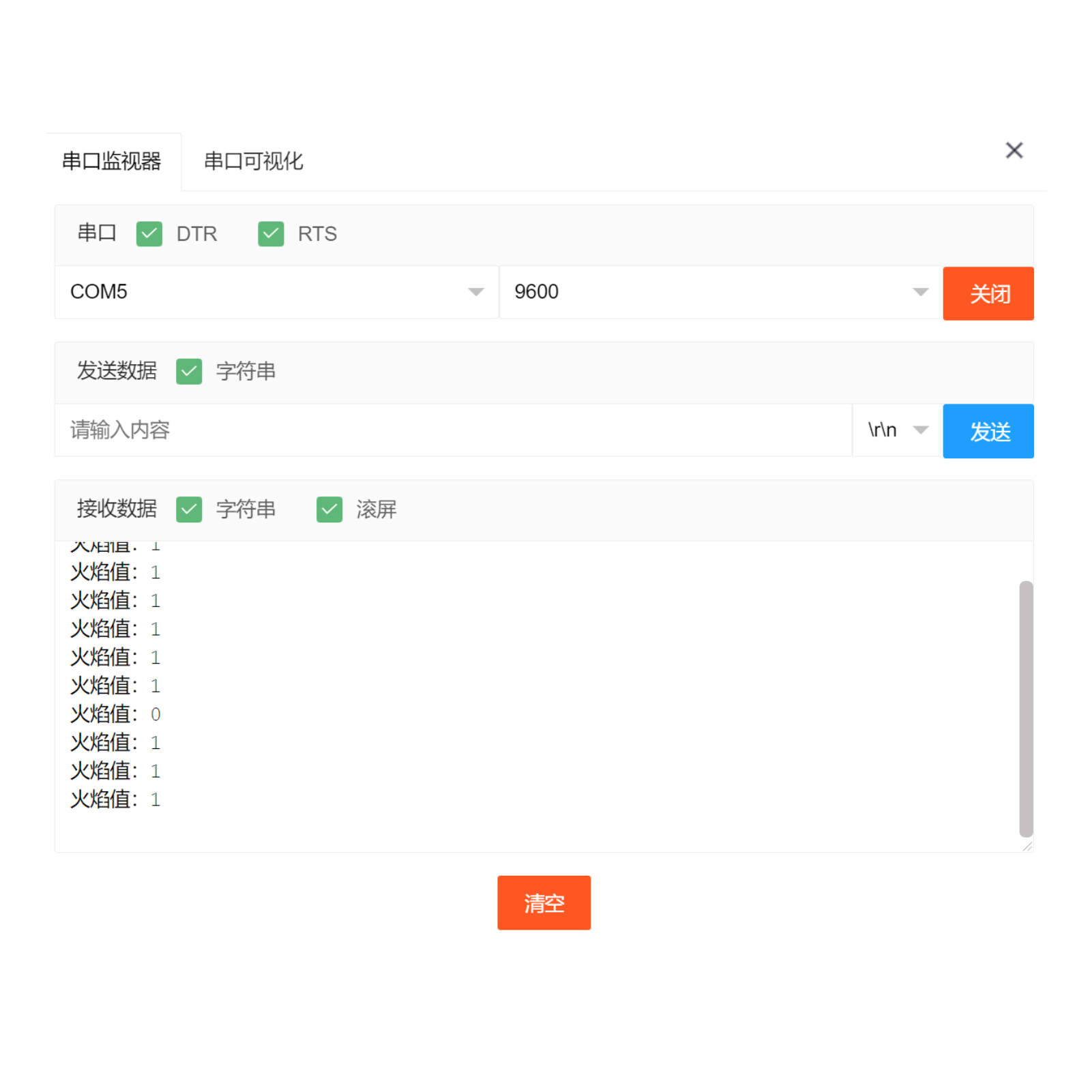

通过实验，我们可以观察到当红外信号接收模块（火焰传感器）检测到火焰时，串口输出低电平0，蜂鸣器响起；当没有检测到火焰时，串口输出高电平1，蜂鸣器不响。红外信号接收模块（火焰传感器）的模拟值会根据火焰大小和离火焰的距离的近远而变小；当读取的模拟值小于阀值时输出低电平，如果大于阀值则输出高电平。阀值大小可以通过调节可调电阻的大小来调节。
