HS-S51-L Mini MP3转接板

目 录 （点击目录列表可以跳转到相应位置）

1. 介绍
2. 原理图
3. 模块参数
4. 电路板尺寸
5. ArduinoIDE 和Python语言示例程序
6. 米思齐 Mixly 示例程序（图形化语言）
7. Arduino测试环境搭建
8. 视频教程
9. 测试结论

---

1、介绍 点这里回到目录

使用Mini MP3模块播放存储卡里的MP3歌曲，需要单独添加喇叭和Mini MP3模块连接，Mini MP3模块再通过杜邦线和Arduino等主控板连接，才可实现MP3播放功能。而我们这款产品已集成了喇叭，并且配有两排8P单排母座，可直接将Mini MP3模块插入（存储卡槽口方向和4P端子口方向一致，），并兼容乐高积木，通过4P端子转杜邦线和Arduino等主控板连接，进行程序设计，即可实现简单的MP3播放功能。

---

2、原理图 点这里回到目录

3、模块参数 点这里回到目录

引脚名称	描述
GND	GND（电源输入负极）
VCC	VCC（电源输入正极）
RX	信号接收接口
TX	信号发送接口

• 供电电压：3.3V / 5V

• 连接方式：PH2.0 4P端子

• 安装方式：双螺丝固定

---

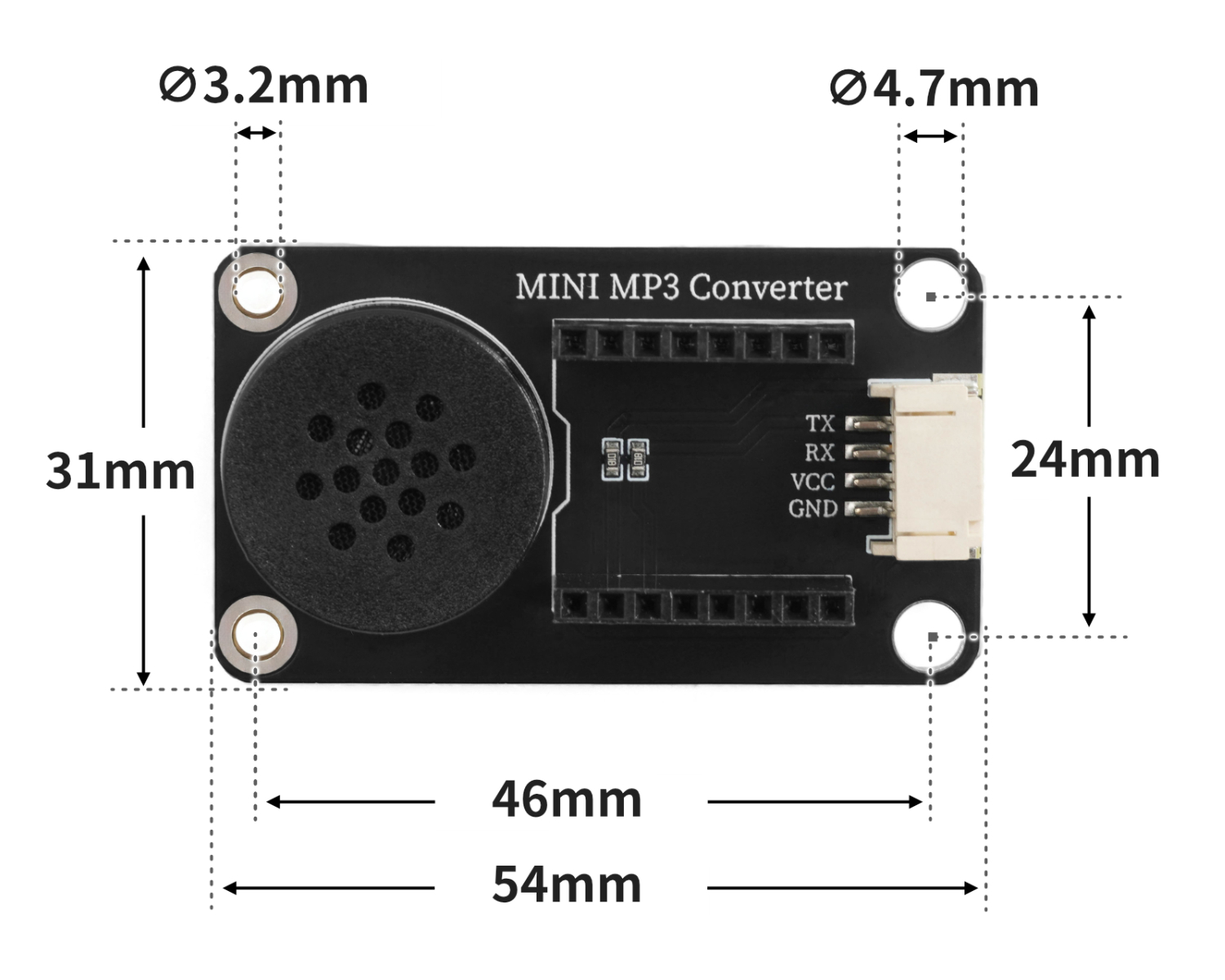

4、电路板尺寸 点这里回到目录

---

5、Arduino IDE示例程序 点这里回到目录

示例程序（UNO开发板）：点击下载

#include <SoftwareSerial.h>
#include "Arduino.h"
#include "DFRobotDFPlayerMini.h"

SoftwareSerial mySerial(5,6);
DFRobotDFPlayerMini myPlayer;

void setup(){
  mySerial.begin(9600);
  myPlayer.begin(mySerial);
  myPlayer.setTimeOut(500);
  myPlayer.outputDevice(DFPLAYER_DEVICE_SD);
  myPlayer.EQ(DFPLAYER_EQ_NORMAL);
  myPlayer.volume(50);
}

void loop(){
  myPlayer.play(1);
  delay(1000);
  myPlayer.play(2);
  delay(1000);
  myPlayer.play(3);
  delay(1000);

}

示例程序（ESP32开发板—基于Python语言，不能用Arduino IDE上传代码)：

---

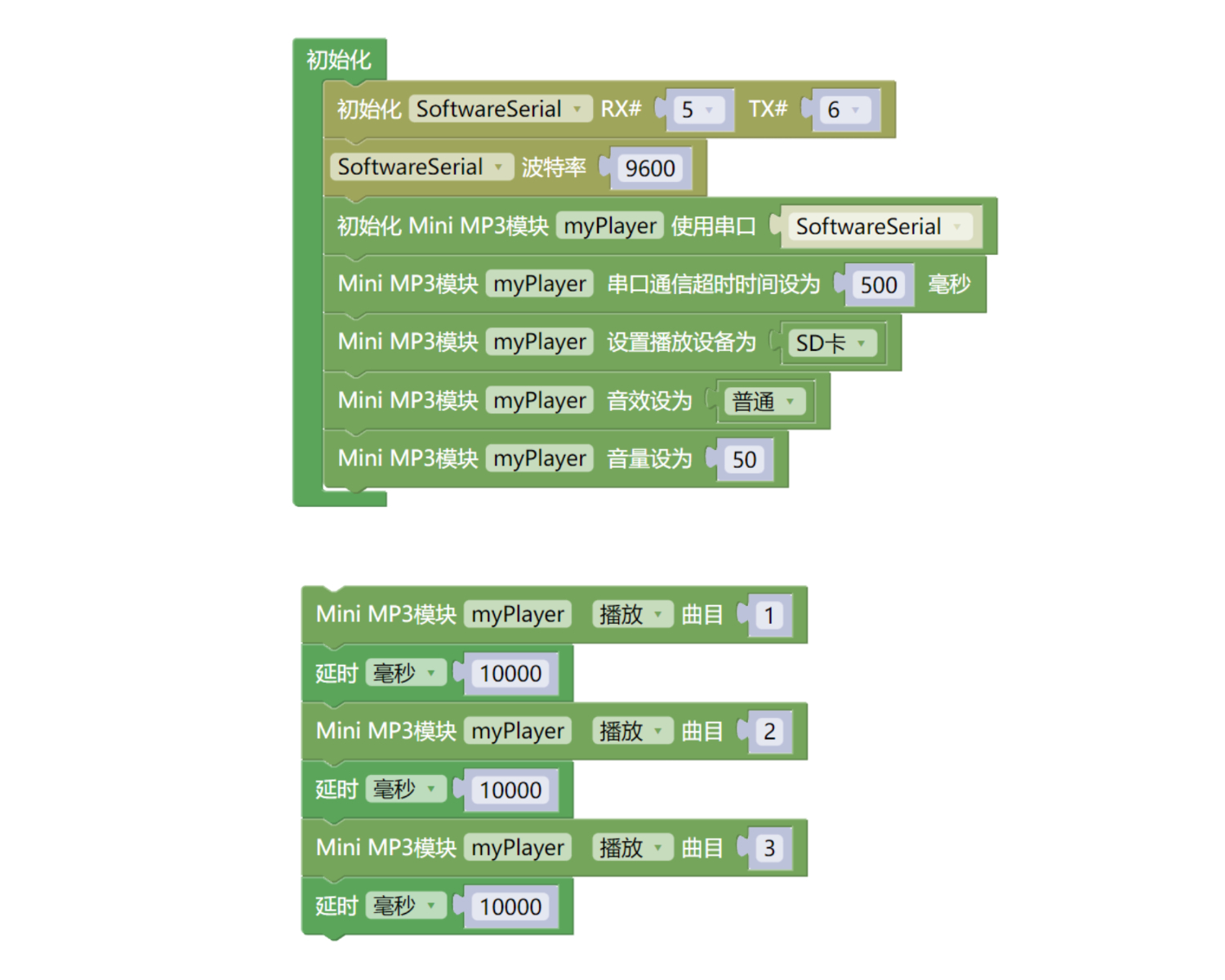

6、米思齐 Mixly 示例程序（图形化语言） 点这里回到目录

示例程序（UNO开发板）：点击下载

示例程序（ESP32开发板）：点击下载

---

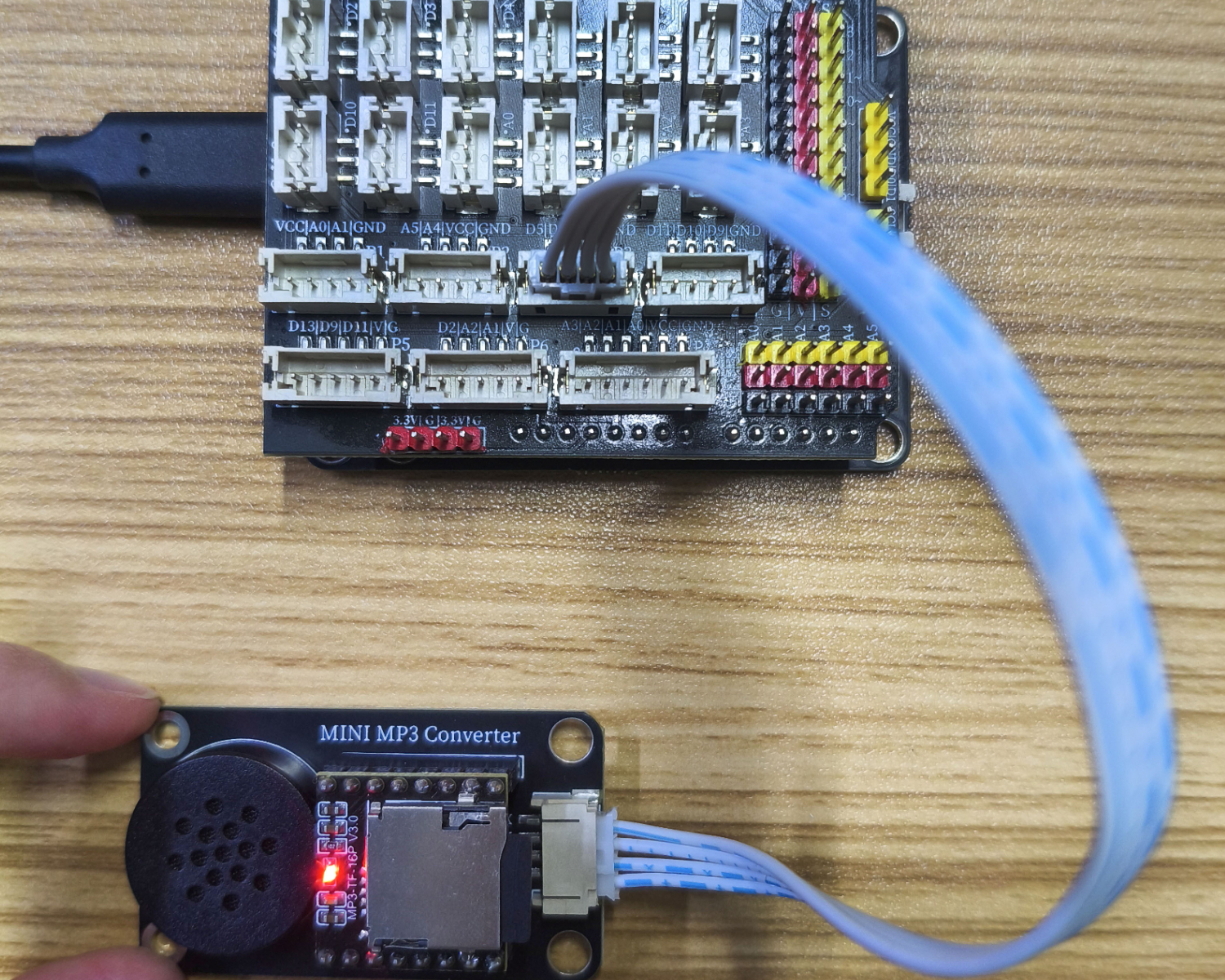

7、测试环境搭建 点这里回到目录

准备配件：

• HELLO STEM UNO R3 PRO 开发板 *1
• UNO R3P扩展板*1
• USB type-c 数据线 *1
• Mini MP3转接板（HS-F51-L）*1
• PH2.0 4P线1条

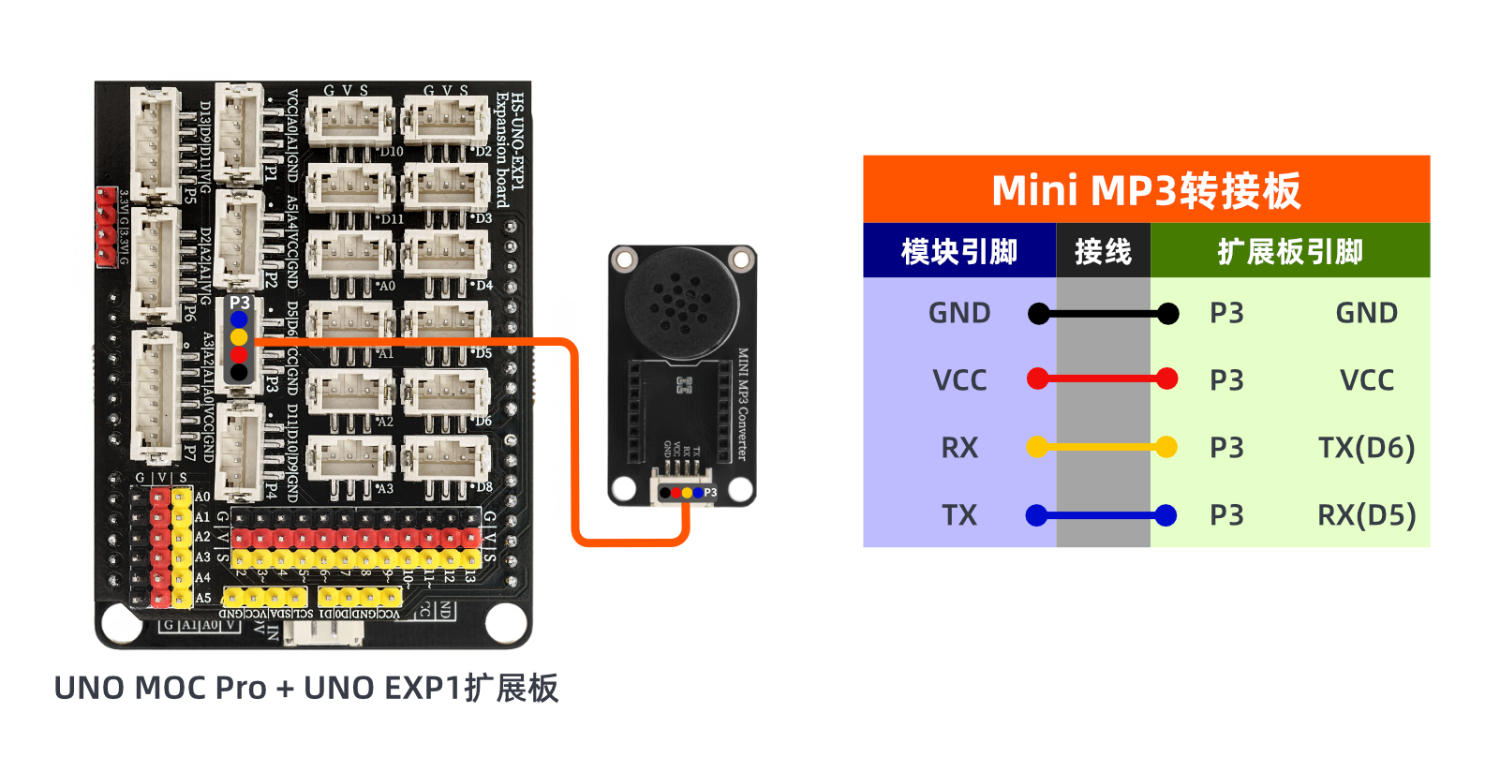

电路接线图：

---

8、视频教程 点这里回到目录

视频教程：点击查看

---

9、测试结论 点这里回到目录

器件连接好线之后，将上述程序烧录到 Arduino UNO 开发板之后，会按顺序播放3首歌曲。

---
