1、介绍

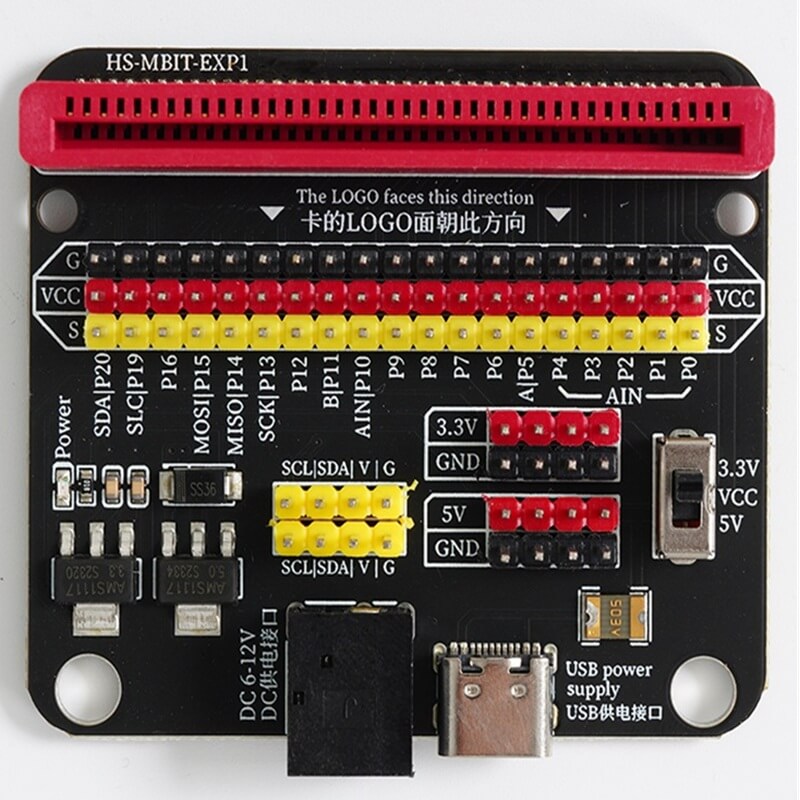

这是一款专为 micro:bit 主板设计的多功能扩展板，板载 Type-C USB 供电接口与 DC 6-12V 外接电源接口双路供电，支持宽电压外部电源输入；5V和3.3V电压切换开关，可控制VCC和V得电压值；金手指全部 GPIO 引脚分排引出为 2.54mm 杜邦针座，同时预留多路 I2C 总线接口、3.3V/5V 电压分组排针，方便接多个传感器、执行器等外设；设有电源信号指示灯，直观显示供电状态。
2、特征
1、直插式红色金手指卡座，对位标注明确 (卡 LOGO 面朝箭头方向)，micro:bit 插拔安装简单不易插反
2、 完整引出 micro:bit 全部 IO 口 (P0~P16、P19、P20)， 按 G/VCC/S 信号分组排针，杜邦线接线直观不混淆
3、双电源供电方案：Type-CUSB 直接供电 + DC 6~12V 外接直流电源供电，可外接锂电池组
4、板载电压切换拨码开关，可一键选择输出 3.3V 或 5V 电平，适配传感器模块
5、预留两组独立 I2C (SCL/SDA) 扩展接口，直接对接 OLED、TCS34725 颜色传感器、MPU6050 陀螺仪等 12C设备
3、扩展板解析
单刀拨码开关切换输出电压
可一键选择 VCC 和 V 输出 3.3V 或 5V 的电压，灵活适配传感器模块。注意根据使用的传感器选择合适电压，避免高压烧坏 3.3V 低压传感器！！
I2C 总线专用接口
板上两组黄色 SCL/SDA 扩展座，引脚定义为 SCL、SDA、V、G，为标准 I2C 总线接口，无需再手动跨线接电源。 （适配模块：HS-S63-L TCS342颜色传感器、HS-F14L TM1650 四位LED数码管模块 、HS-F15L TM637四位时钟数码管模块 、HS-F19L OLED显示屏 、HS-F21L LCD1602显示屏 、）
