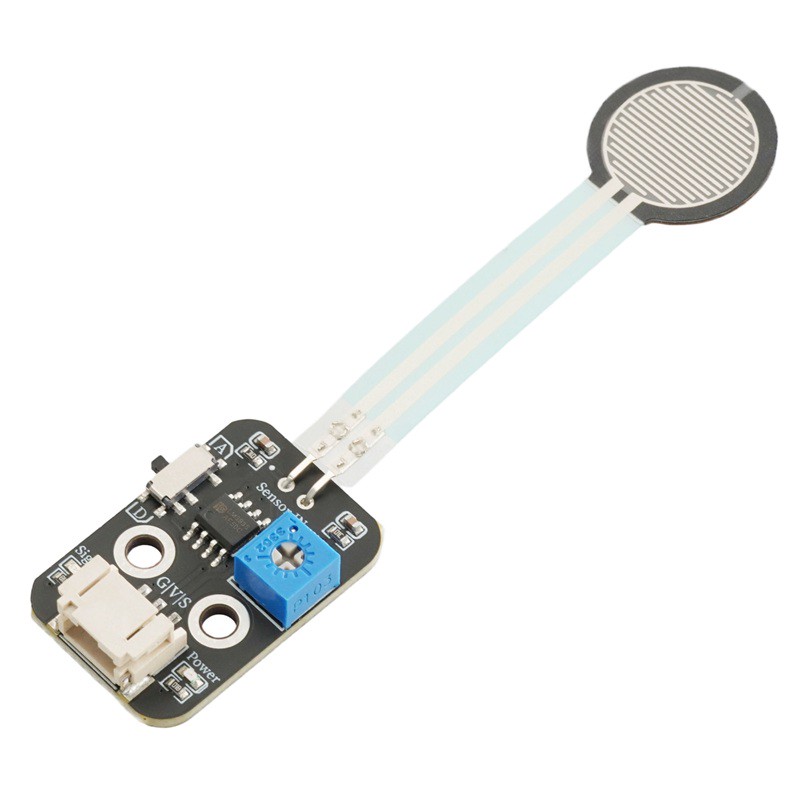

HS-S71P 电阻式薄膜压力传感器

1、介绍

薄膜压力传感器是基于新型纳米压敏材料辅以舒适杨式模量的超薄薄膜衬底一次性贴片而成。当传感器感知到外界压力时，传感器电阻值发生变化，我们采用电路将传感器感知压力变化的压力信号转换成相应变化强度的电信号输出。这样我们就可以通过检测电信号变化就可以得到压力变化情况。

2、原理图

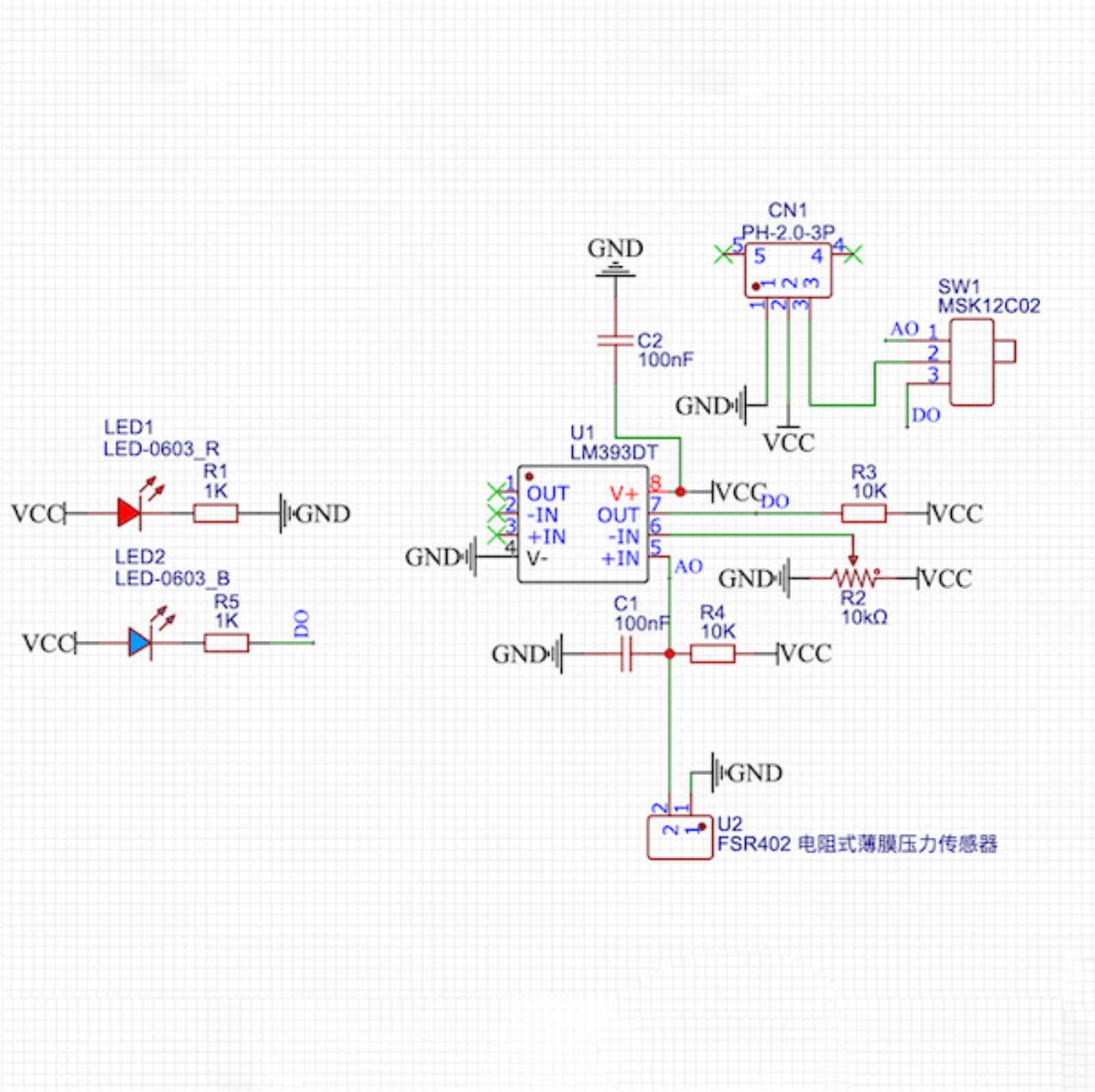

电阻式薄膜压力传感器-HS-S71-P 原理图 点击查看

3、模块参数

• 供电电压：3.3V / 5V

• 连接方式：PH2.0 3P端子

• 安装方式：双螺丝固定

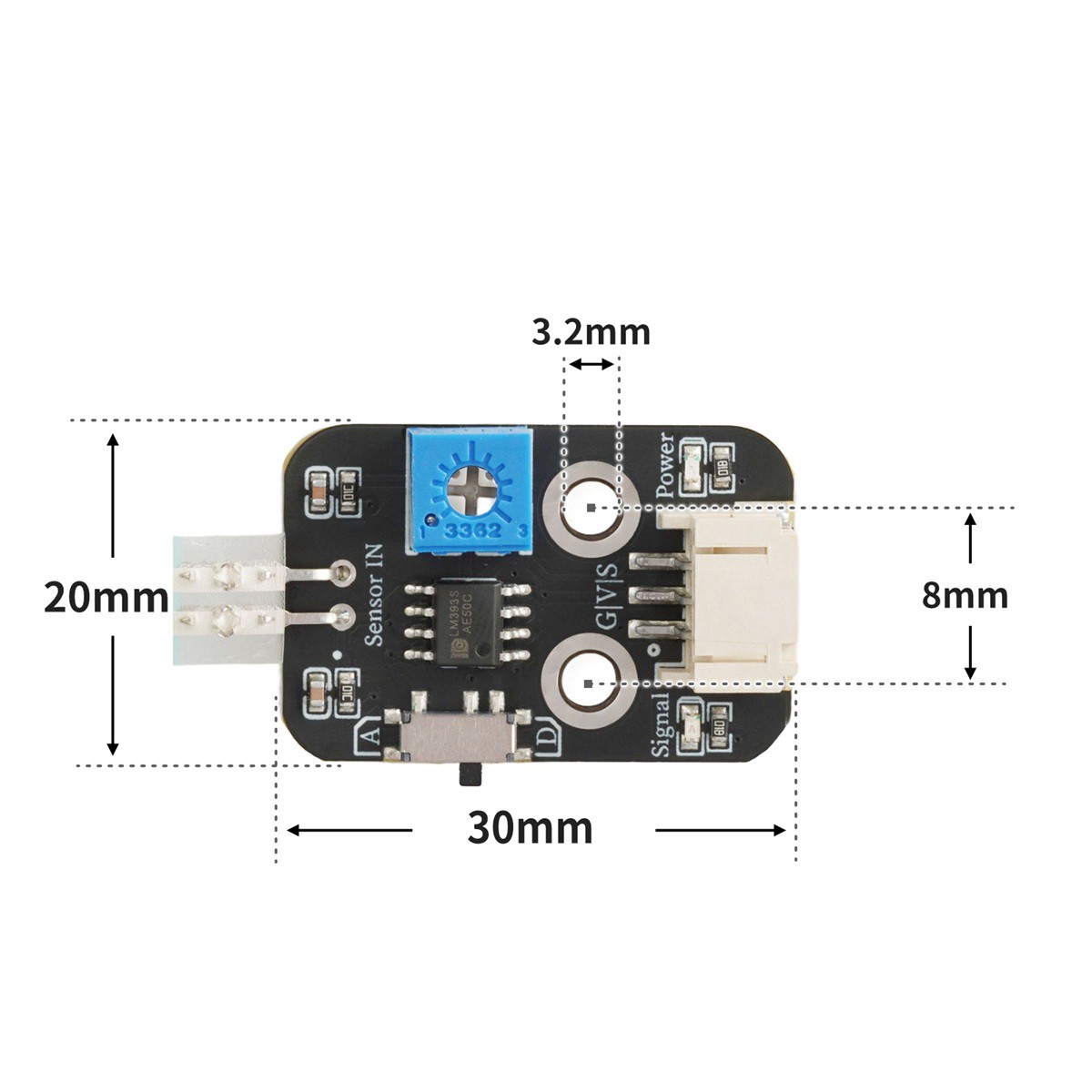

4、电路板尺寸

5、Arduino IDE示例程序

注意：程序上传时如果提示库文件报错，请先导入库文件！
Arduino IDE 库文件下载及导入教程：点击查看

示例程序（UNO开发板）：

void setup(){
  pinMode(2, INPUT);
  pinMode(3, OUTPUT);
}

void loop(){
  if (digitalRead(2) == LOW) {
    digitalWrite(3,HIGH);

  } else {
    digitalWrite(3,LOW);

  }

}

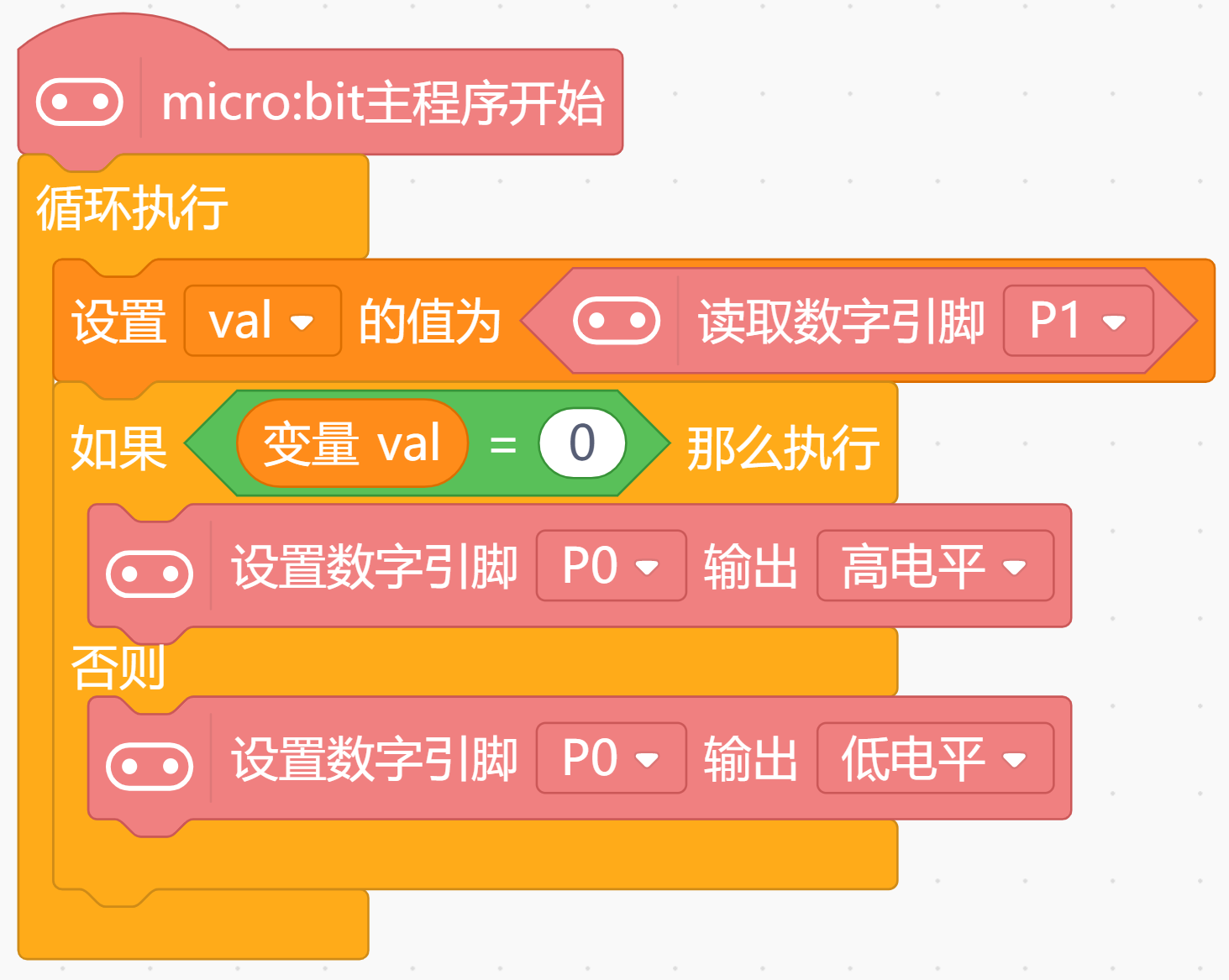

6、Mind+示例程序（图形化语言）

示例程序（MicrobitV2开发板）：点击下载
注意：程序上传时如果提示库文件报错，请先导入库文件！
Mind+库文件下载及导入教程：点击查看

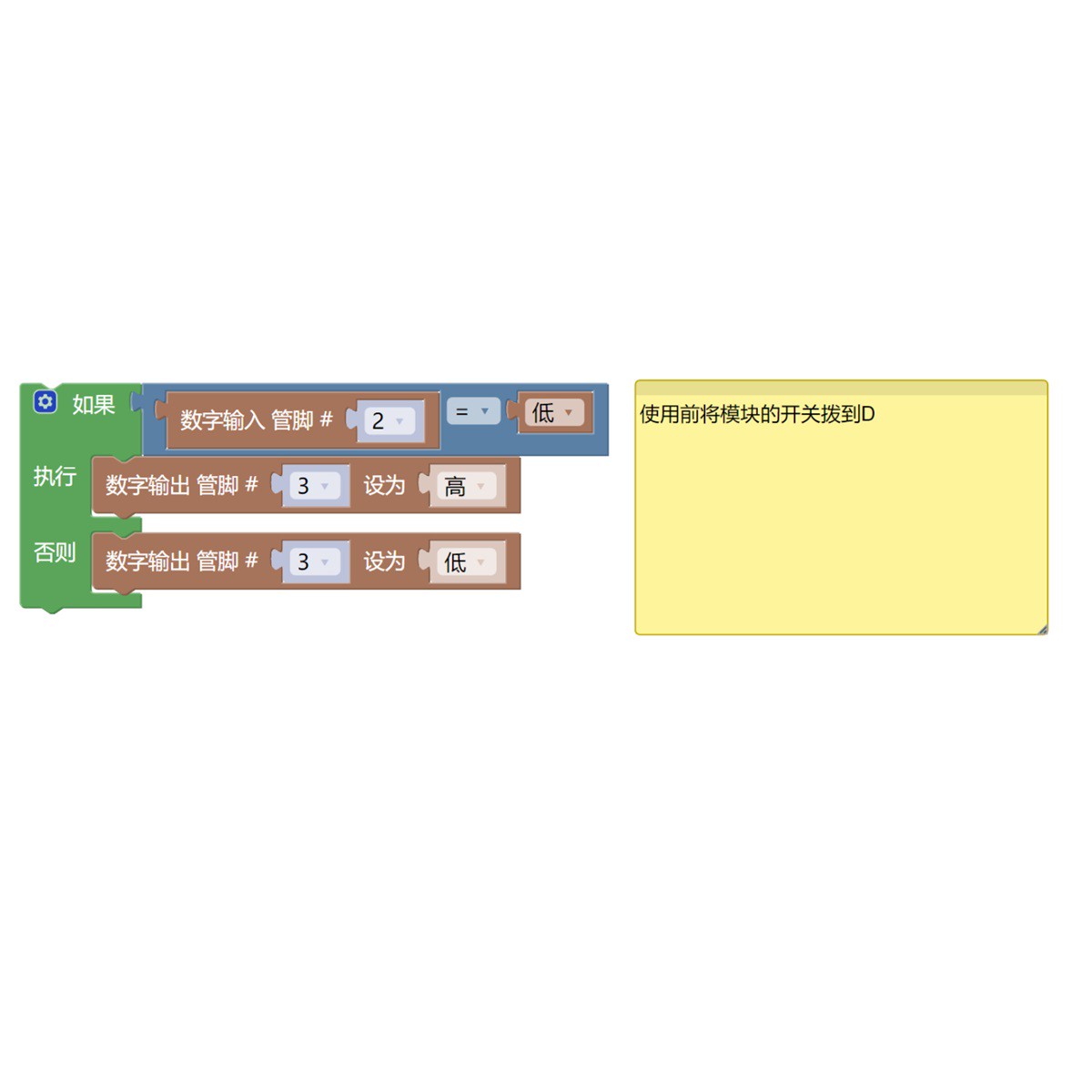

7、米思齐 Mixly 示例程序（图形化语言）

示例程序（UNO开发板）：点击下载
注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE Arduino库文件下载及导入教程：点击查看

8、测试环境搭建

Arduino UNO 测试环境搭建

准备配件：

• HELLO STEM UNO R3 PRO 开发板 *1

• R3P 扩展板 *1

• USB type-c 数据线 *1

• 压力传感器（HS-S71-P）*1

• led灯模块 （HS-F08L） *1

• PH2.0 3P双头端子线 *2 或 PH2.0 3P端子转杜邦线 *2

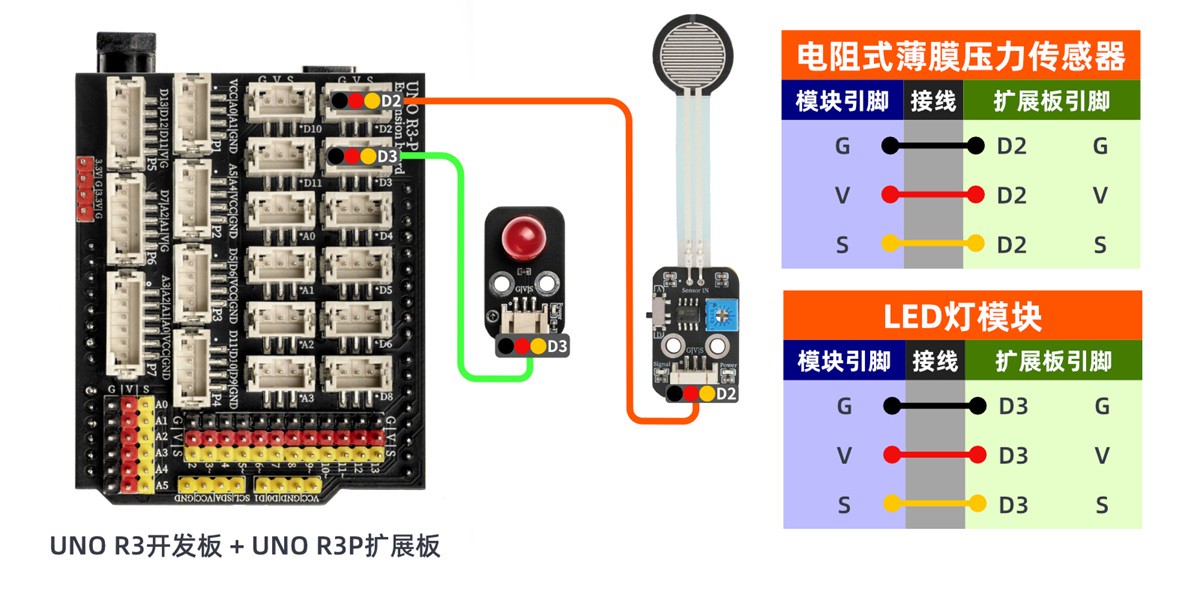

电路接线图：

9、测试结果

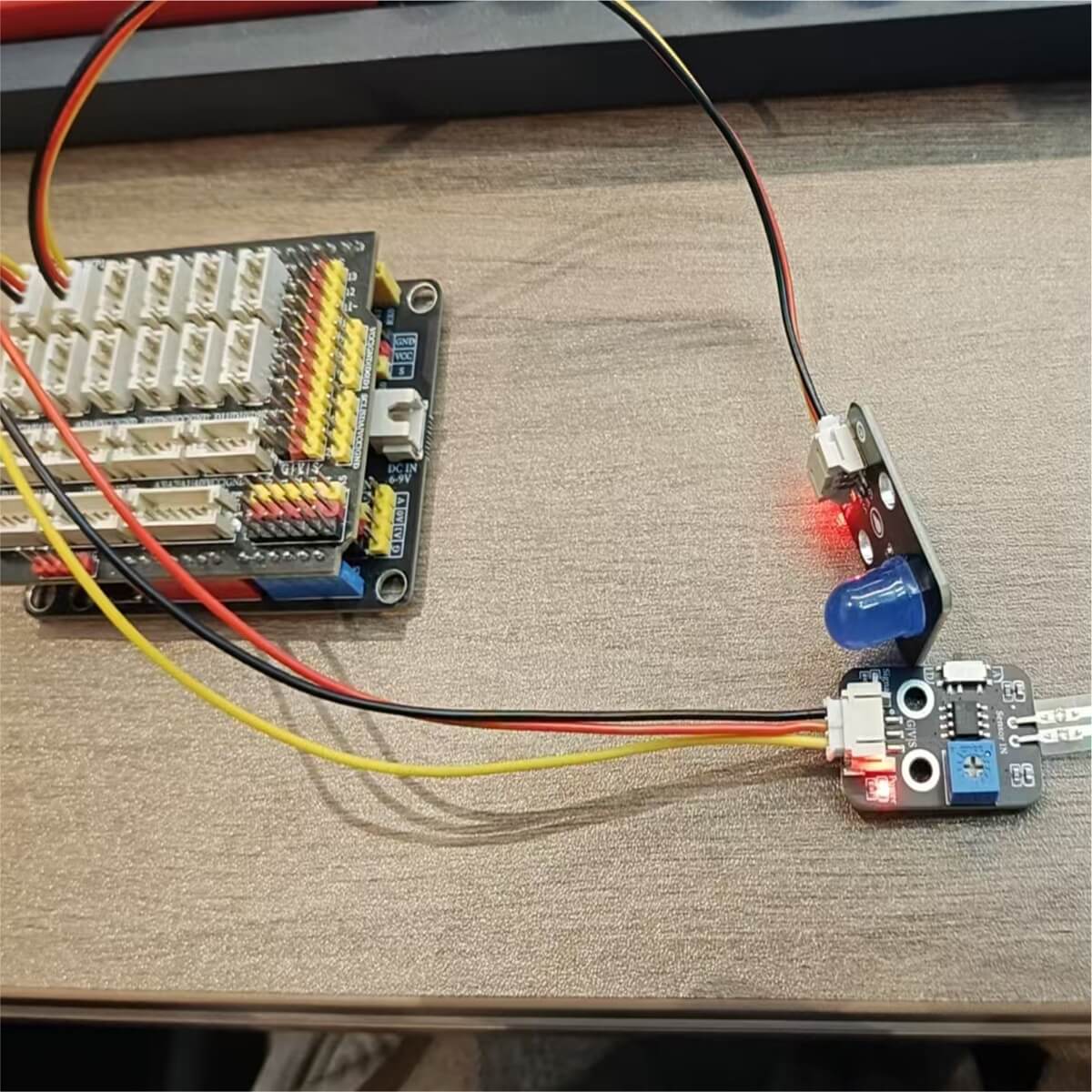

Arduino UNO 测试结果：

将器件连接好线之后，将上述程序上传到UNO R3 开发板之后，通过电阻式薄膜压力模块检测压力，达到阈值时控制 LED 灯点亮，反之，LED灯不亮。
