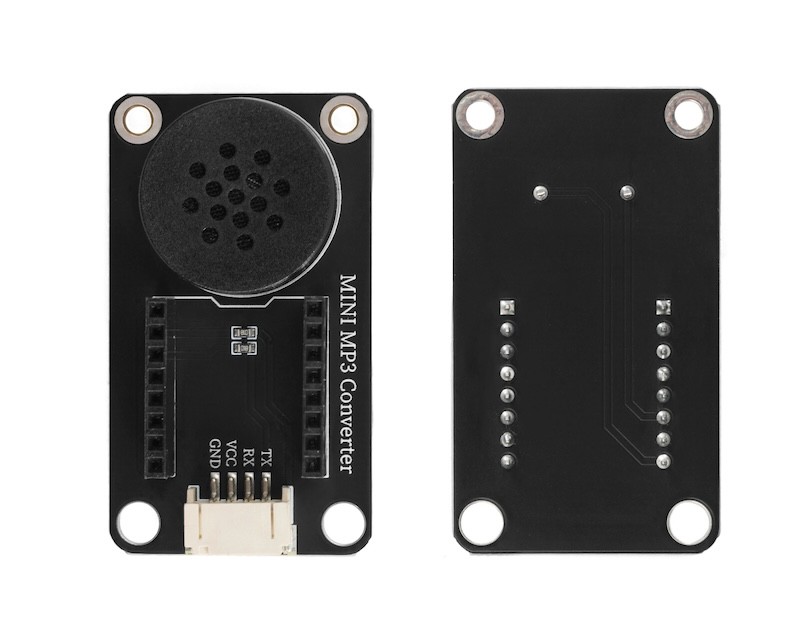

HS-S51-L Mini MP3转接板

1、介绍

使用Mini MP3模块播放存储卡里的MP3歌曲，需要单独添加喇叭和Mini MP3模块连接，Mini MP3模块再通过杜邦线和Arduino等主控板连接，才可实现MP3播放功能。而我们这款产品已集成了喇叭，并且配有两排8P单排母座，可直接将Mini MP3模块插入（存储卡槽口方向和4P端子口方向一致，），并兼容乐高积木，通过4P端子转杜邦线和Arduino等主控板连接，进行程序设计，即可实现简单的MP3播放功能。

2、原理图

MINI-MP3-Converter-HS-S51-PL 原理图 点击查看

3、模块参数

• 供电电压：3.3V / 5V

• 连接方式：PH2.0 4P端子

• 安装方式：双螺丝固定

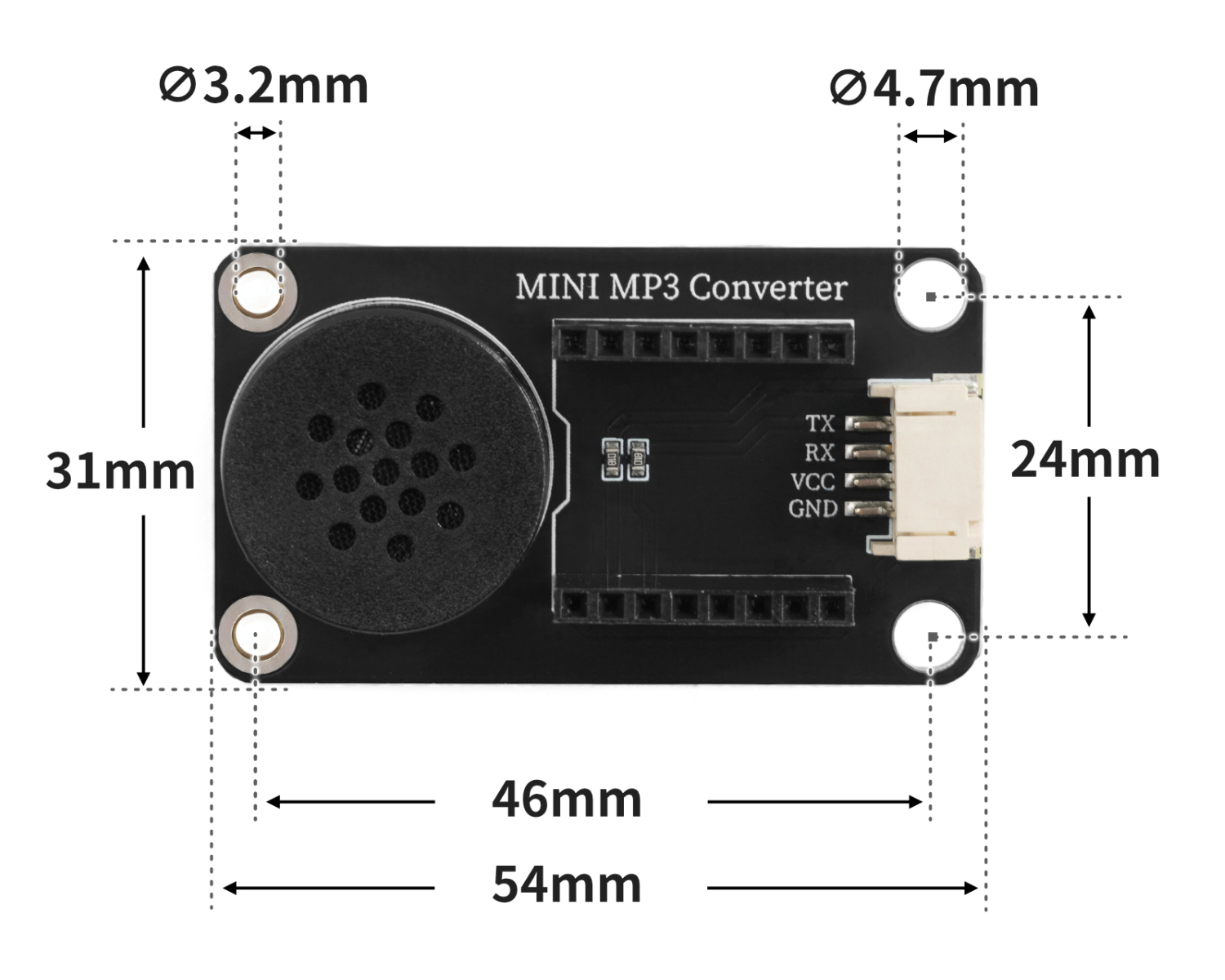

4、电路板尺寸

5、Arduino IDE示例程序

注意：程序上传时如果提示库文件报错，请先导入库文件！
Arduino IDE 库文件下载及导入教程：点击查看

示例程序（UNO开发板）：

#include <SoftwareSerial.h>
#include "Arduino.h"
#include "DFRobotDFPlayerMini.h"

SoftwareSerial mySerial(5,6);
DFRobotDFPlayerMini myPlayer;

void setup(){
  mySerial.begin(9600);
  myPlayer.begin(mySerial);
  myPlayer.setTimeOut(500);
  myPlayer.outputDevice(DFPLAYER_DEVICE_SD);
  myPlayer.EQ(DFPLAYER_EQ_NORMAL);
  myPlayer.volume(50);
}

void loop(){
  myPlayer.play(1);
  delay(1000);
  myPlayer.play(2);
  delay(1000);
  myPlayer.play(3);
  delay(1000);

}

6、ESP32 Python 示例（适用于Mixly IDE /米思齐）

开发板选择 Python ESP32 【ESP32 Generic(4MB)】切换为代码模式上传

注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE ESP32库文件下载及导入教程：点击查看

示例程序（ESP32-Python）：

待更新...

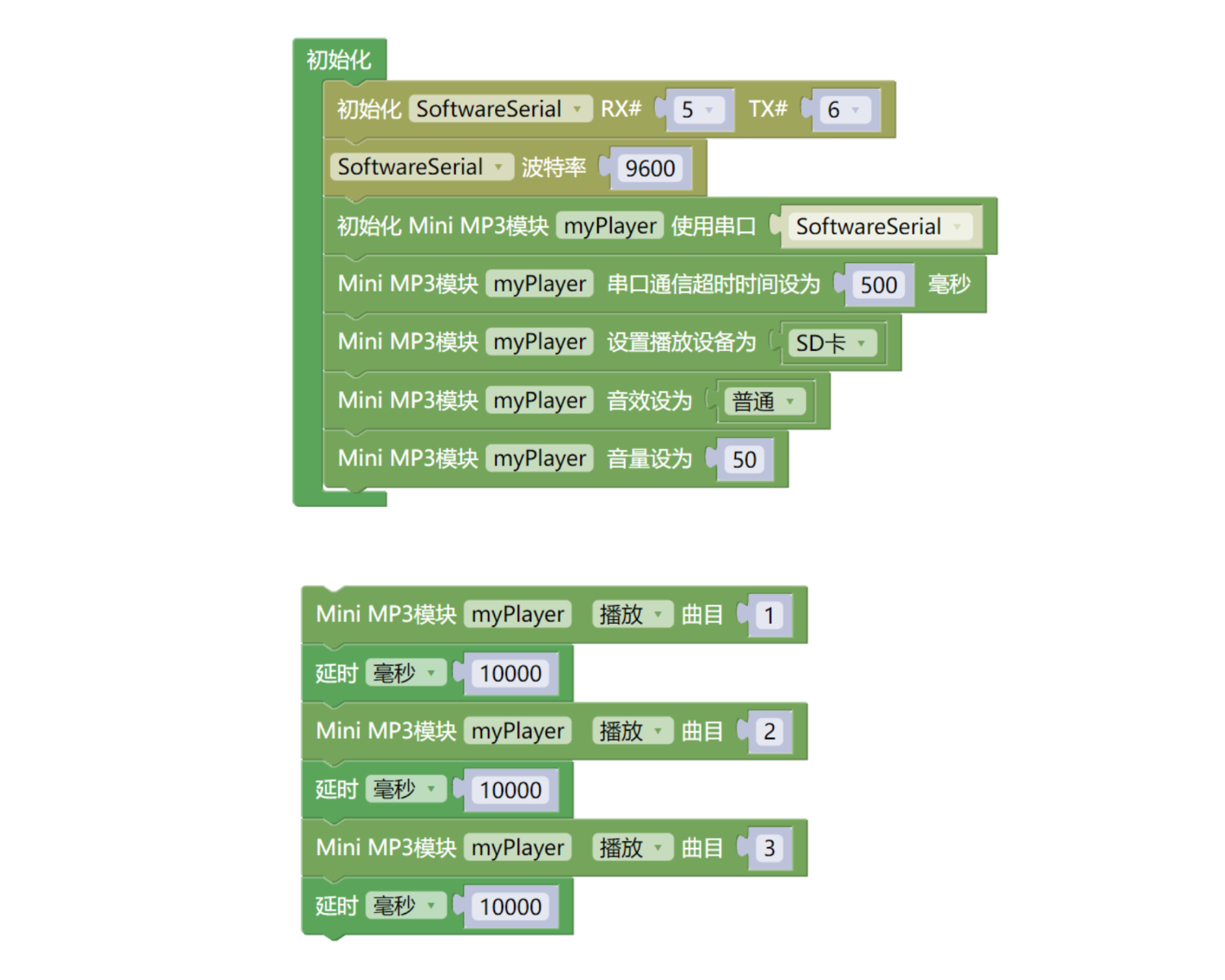

7、米思齐 Mixly 示例程序（图形化语言）

示例程序（UNO开发板）：点击下载
注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE Arduino库文件下载及导入教程：点击查看

示例程序（ESP32开发板）：点击下载
注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE ESP32库文件下载及导入教程：点击查看

图片待更新...

8、测试环境搭建

Arduino UNO 测试环境搭建

准备配件：

• HELLO STEM UNO R3 PRO 开发板 *1

• UNO R3P扩展板*1

• USB type-c 数据线 *1

• Mini MP3转接板（HS-F51-L）*1

• PH2.0 4P线1条

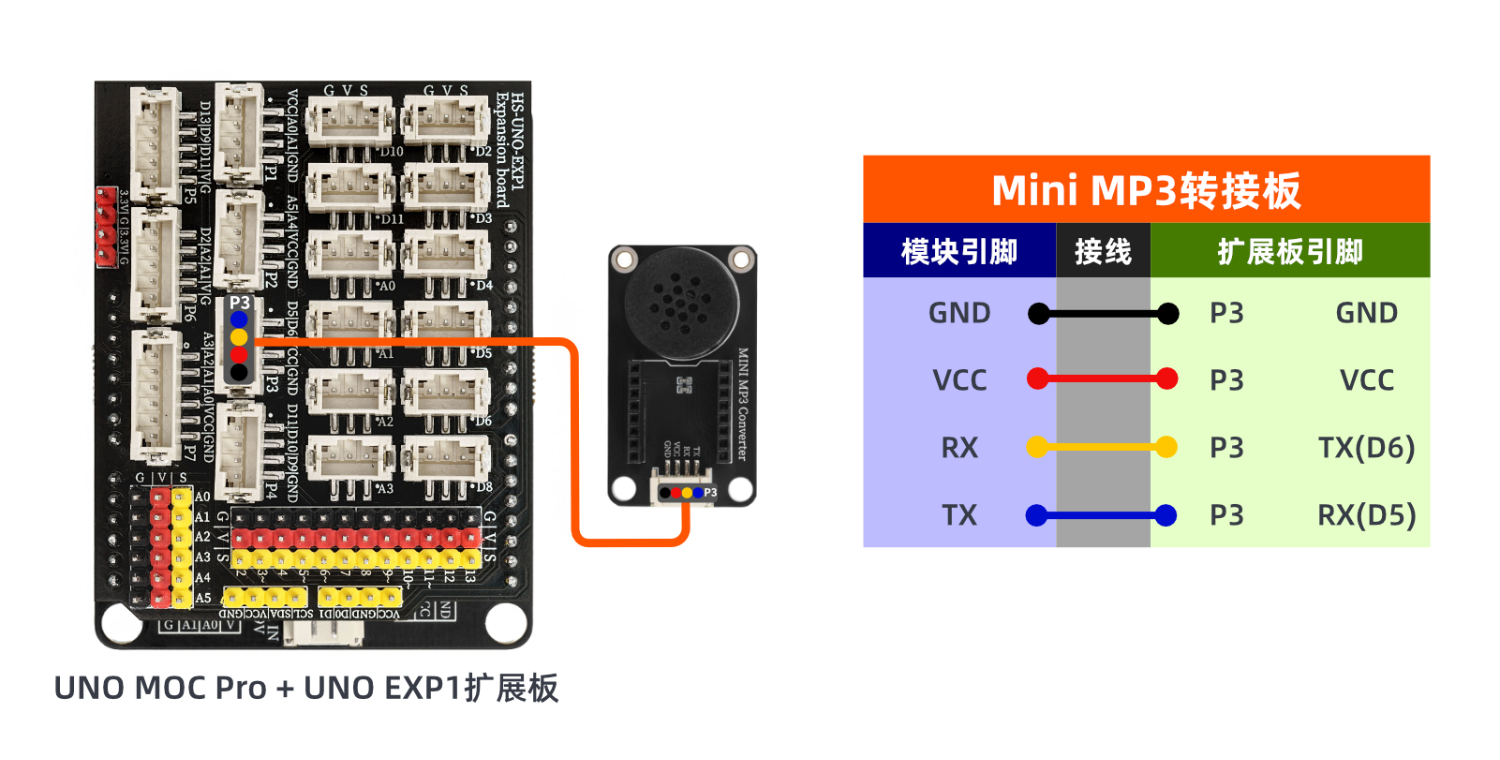

电路接线图：

9、视频教程

视频教程：点击查看

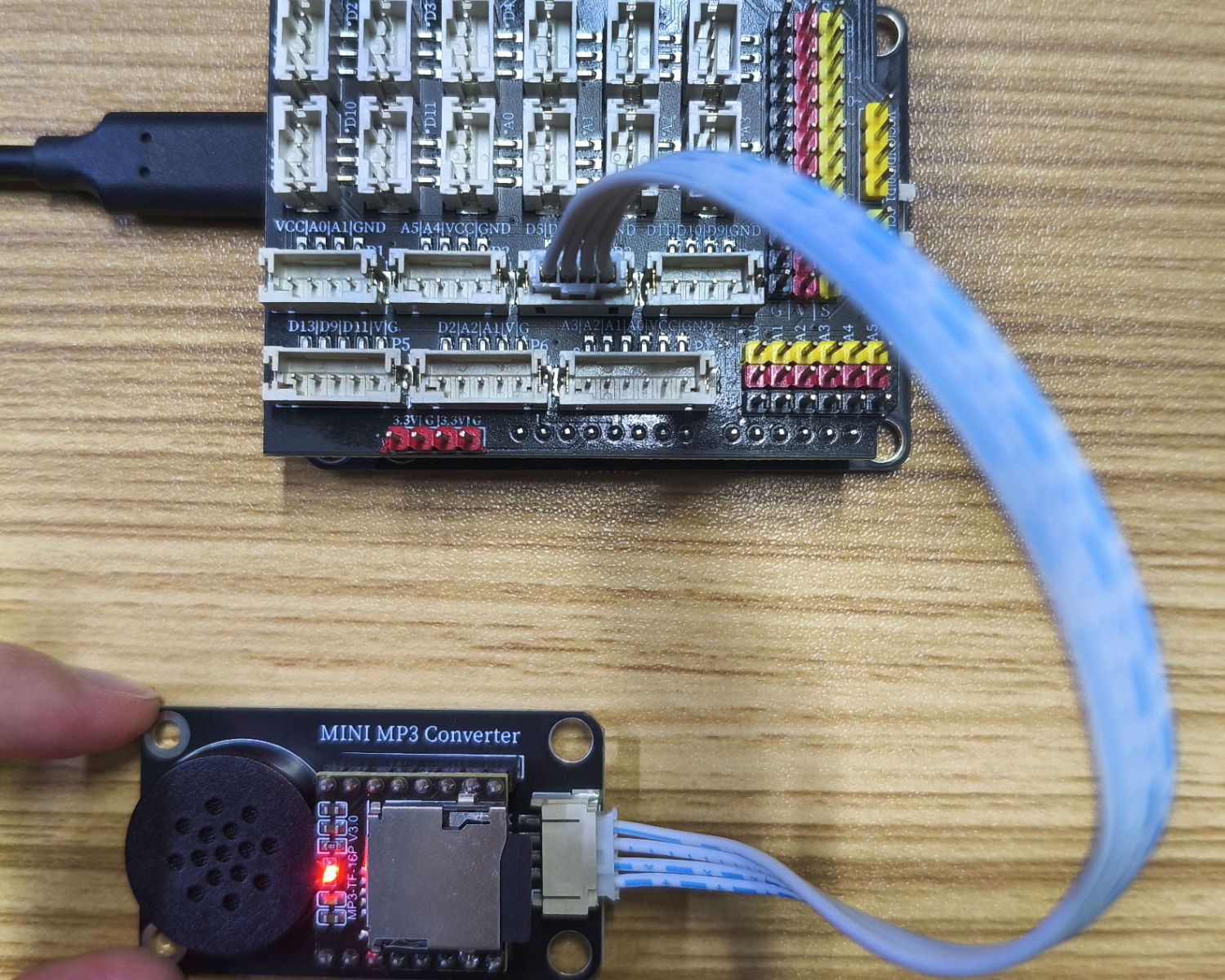

10、测试结果

Arduino UNO 测试结果：

器件连接好线之后，将上述程序烧录到 Arduino UNO 开发板之后，会按顺序播放3首歌曲。
