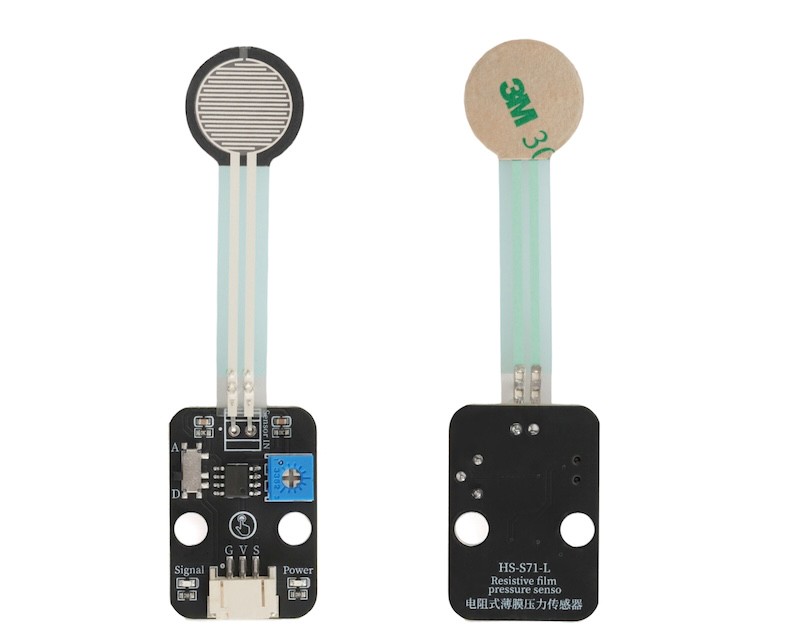

HS-S71-L 电阻式薄膜压力传感器

1、介绍

电阻式薄膜压力传感器是一种基于电阻变化原理来感知压力的器件。基于压阻效应：当压力作用于传感器表面时，敏感层的薄膜材料发生机械形变（压缩或拉伸），导致材料内部的导电通路结构改变（如导电粒子间距变化、薄膜晶格畸变），从而使电阻值发生相应变化。通过测量电阻值的变化量，即可换算出所受压力的大小。

2、原理图

电阻式薄膜压力传感器-HS-S71-L 原理图 点击查看

3、模块参数

引脚名称	描述
G	GND（电源输入）
V	VCC (电源正级）
S	数字信号引脚

供电电压：3.3V / 5V
连接方式：PH2.0 3P端子
安装方式：乐高搭建

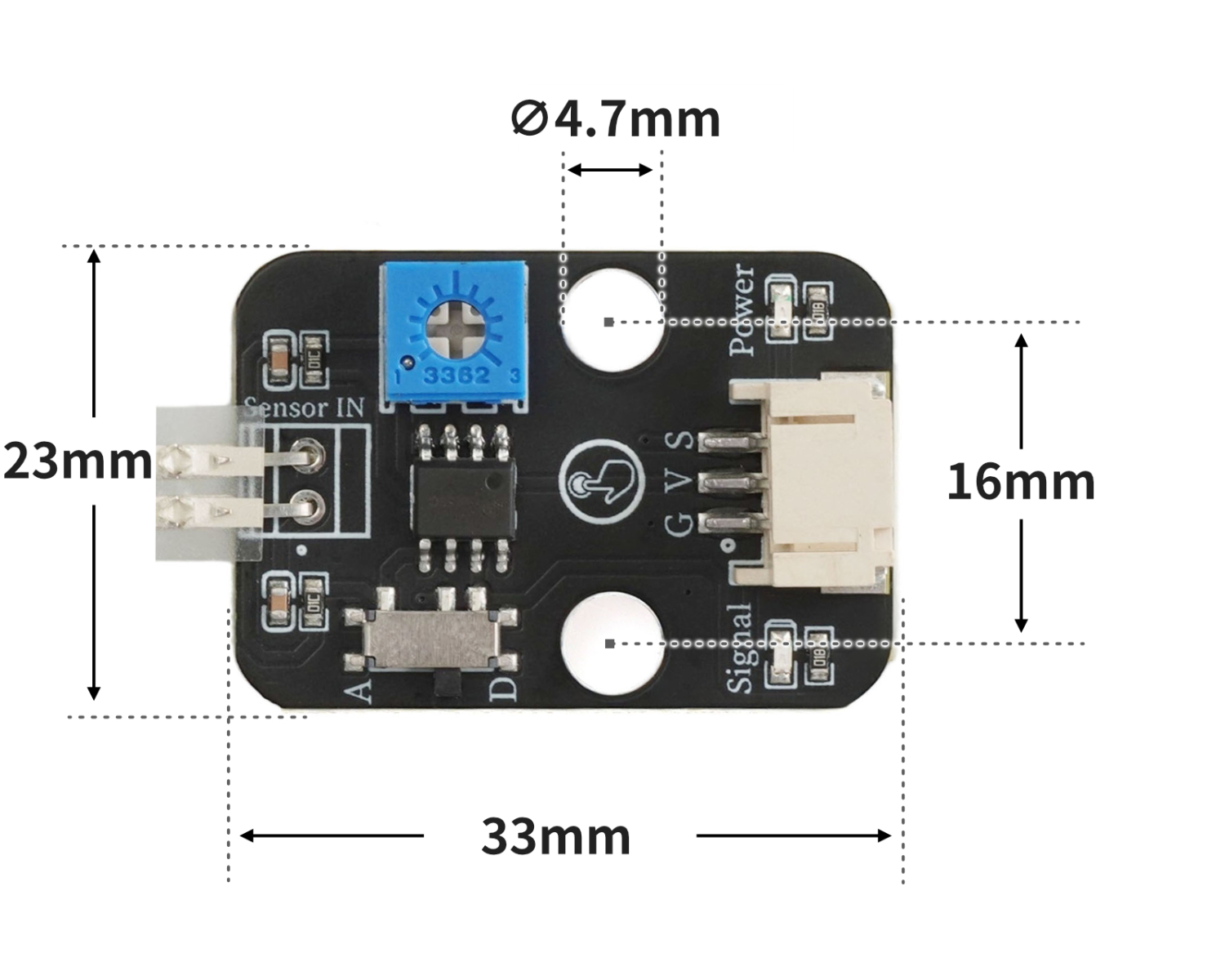

4、电路板尺寸

5、Arduino IDE示例程序

注意：程序上传时如果提示库文件报错，请先导入库文件！
Arduino IDE 库文件下载及导入教程：点击查看

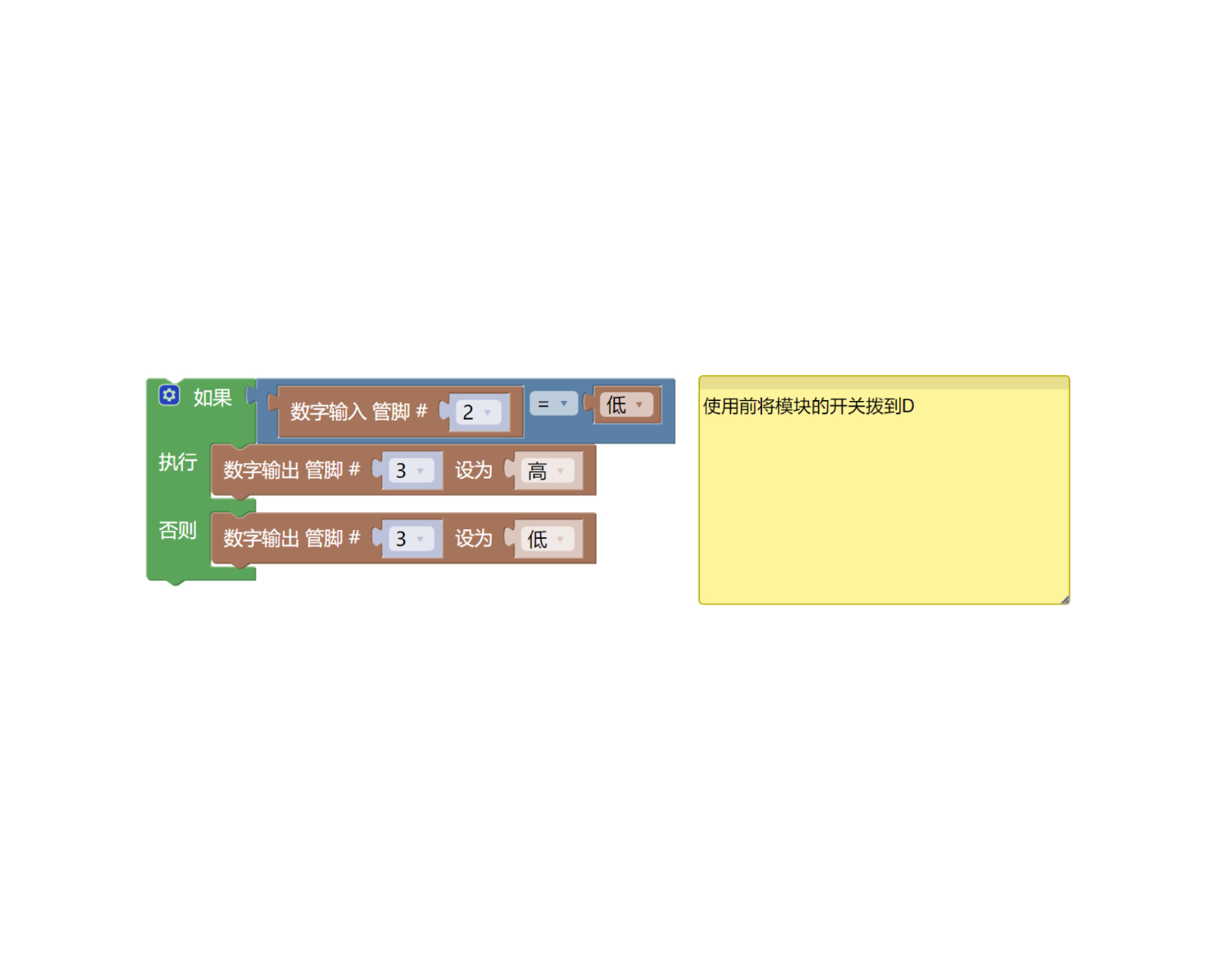

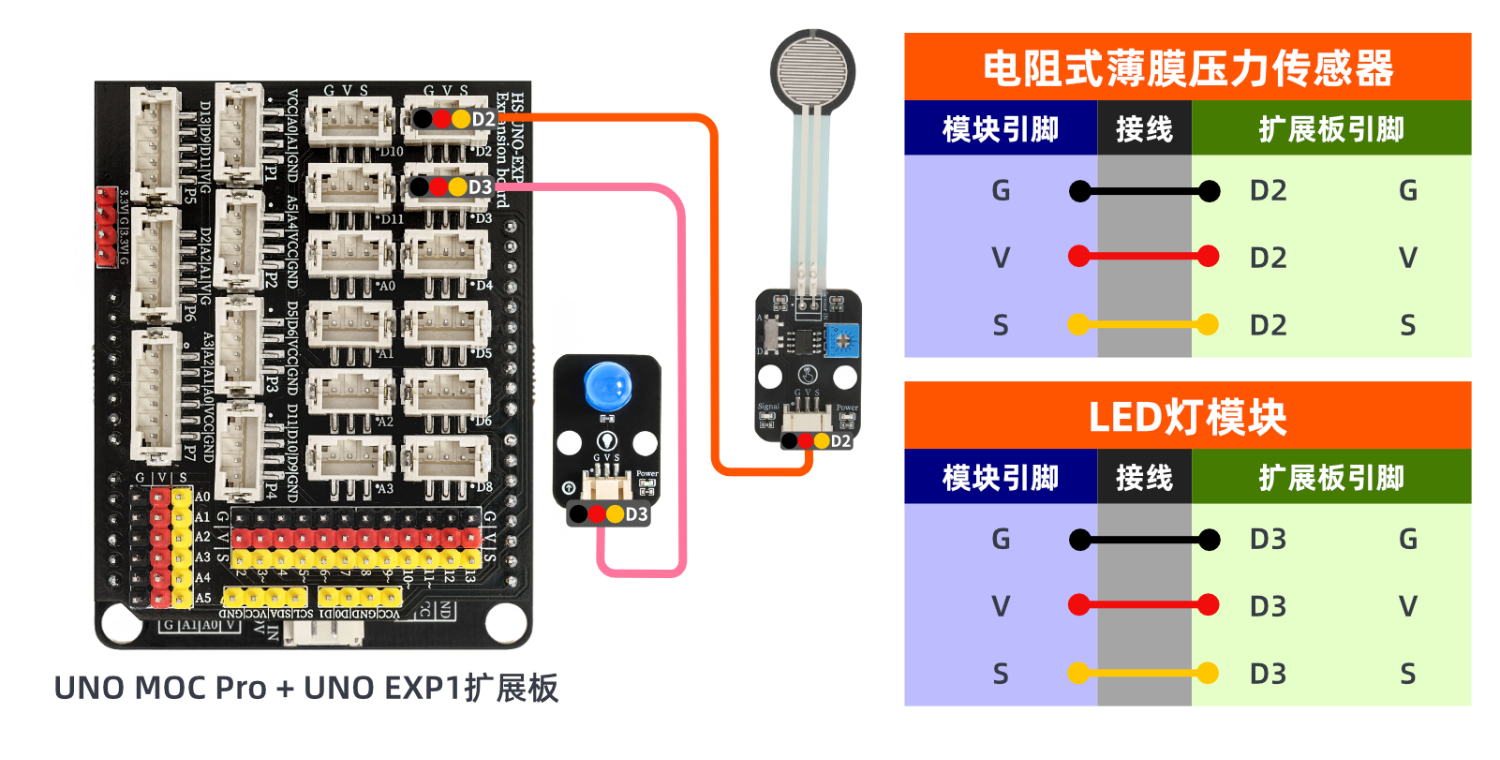

示例程序（UNO开发板）：

void setup(){
  pinMode(2, INPUT);
  pinMode(3, OUTPUT);
}

void loop(){
  if (digitalRead(2) == LOW) {
    digitalWrite(3,HIGH);

  } else {
    digitalWrite(3,LOW);

  }

}

6、ESP32 Python 示例（适用于Mixly IDE /米思齐）

开发板选择 Python ESP32 【ESP32 Generic(4MB)】切换为代码模式上传

注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE ESP32库文件下载及导入教程：点击查看

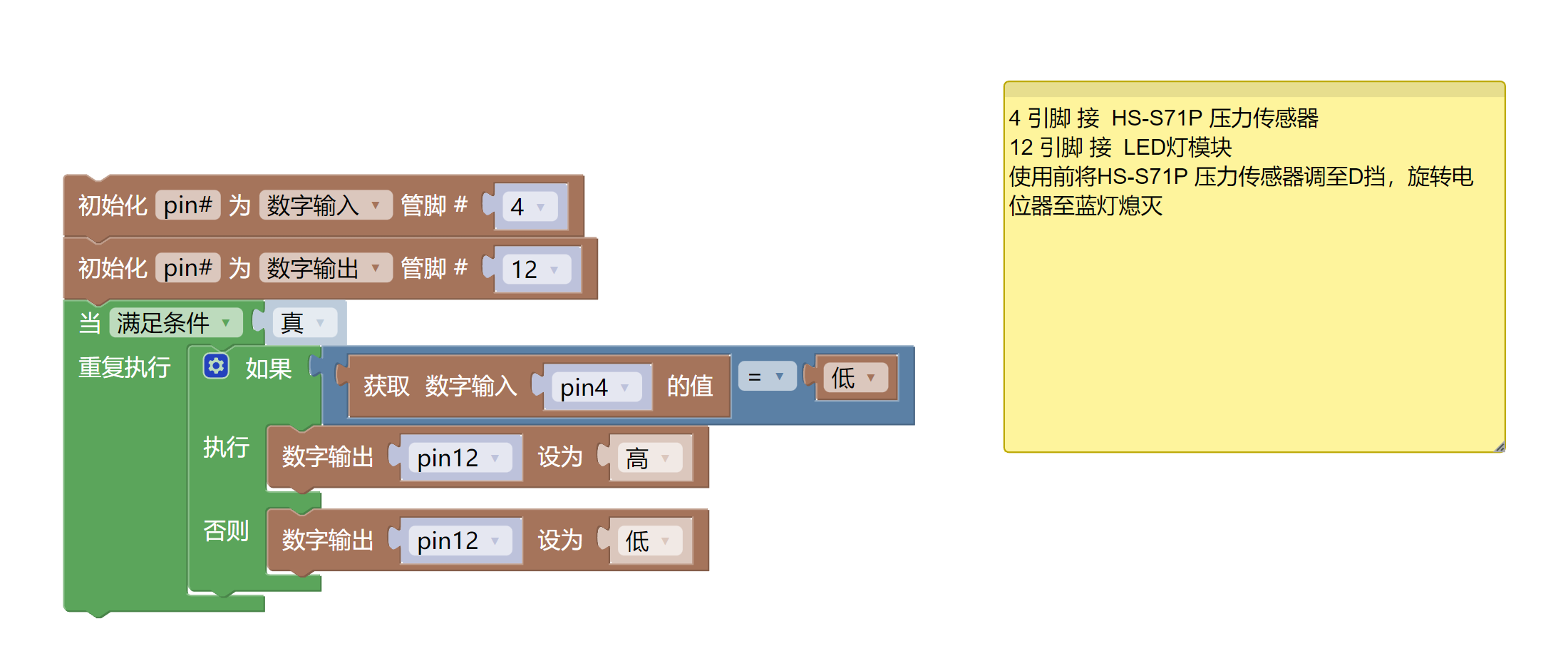

示例程序（ESP32-Python）：

import machine

pin4 = machine.Pin(4, machine.Pin.IN)
pin12 = machine.Pin(12, machine.Pin.OUT)
while True:
    if pin4.value() == 0:
        pin12.value(1)
    else:
        pin12.value(0)
