1、介绍

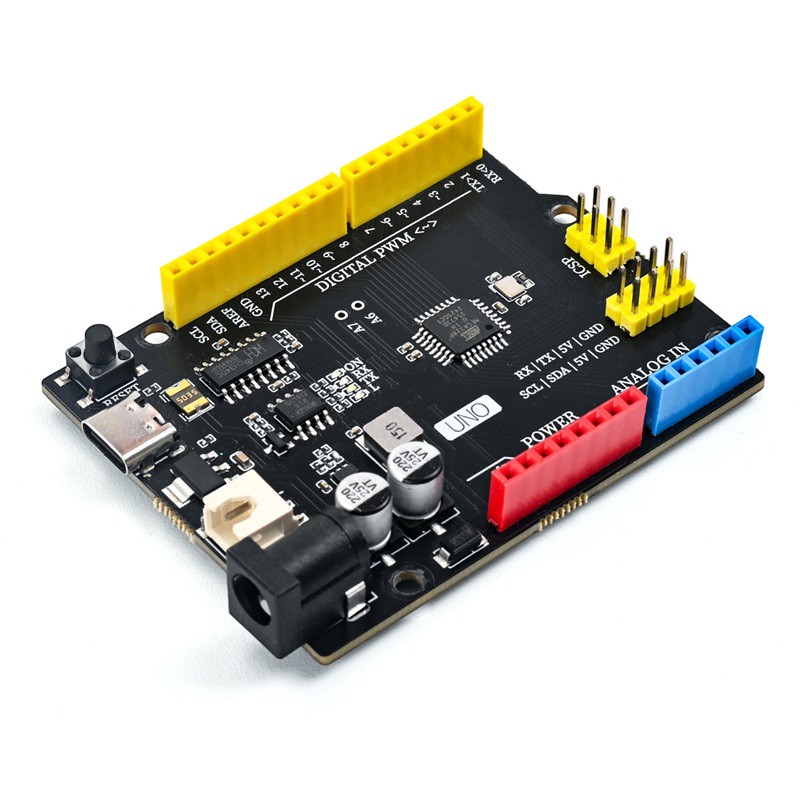

HELLO-STEM-UNO-R3 (PE) 是兼容 Arduino UNO R3 的 ATmega328P 开发板，将传统 USB‑B 升级为Type‑C 接口；CH340K 实现 USB 转串口；TPS54302DDCR 实现宽压 VIN 输入降压 5V；AMS1117-3.3 LDO 输出 3.3V；支持 Type-C USB 供电、外部 VIN 直流供电；板载 P-MOS 管 FDN340P 做负载开关；板载多色状态 LED；保留标准 UNO-R3 排针同时新增 WT-2.54-2P CN1 扩展端子；面向创客教学、模拟信号采集原型开发、单片机实验项目。
2、技术规格
主控 MCU | ATMEGA328P‑AU |
|---|---|
Flash | 32KB（Bootloader 占用 0.5KB） |
SRAM | 2KB |
EEPROM | 1KB |
系统时钟 | 16 MHz SMD 晶振 |
主控工作电压 | 5V；IO 耐压 5V |
数字 IO | D0‑D13 共 14 路；D3/D5/D6/D9/D10/D11 支持 PWM；单 IO 最大 20mA 灌 / 拉电流 |
模拟输入 | A0‑A7 共 8 路 ADC，10 位分辨率；A6/A7 仅模拟输入，不可作为数字 IO |
板载运放 | LM358 双路运算放大器 SOP-8；单电源 3-30V 供电 |
通信接口 | UART(D0‑D1)、I2C(A4‑A5)、SPI(D11/D12/D13) |
USB 转串口 | CH340K |
5V 降压芯片 | TPS54302DDCR；输入 4.5‑28V，输出 5V，持续 3A；400kHz 同步 Buck，内置软启动、打嗝过流保护、热关断 |
3.3V 稳压 | AMS1117‑3.3，最大输出 800mA |
供电输入 | Type-C 5V；VIN DC 6-9V 外部直流输入；不可同时接入外部电源与锂电池 |
⚠️ 重要警告：ATMEGA328P IO 为 5V 电平；接电池时只允许接2 串锂电池（标称 7.4V），禁止接单节 3.7V、3 串及以上锂电池；外接 3.3V 外设需要注意电平匹配；VIN 作为外部电源输入时推荐 6‑9V 长期使用；CN1 为 2.54 间距 2Pin 扩展端子，使用时注意电源正负极，禁止短路；外部电源与锂电池禁止同时接在 VIN 接口上。
3、特征
1. 主控：ATMEGA328P-AU，16MHz SMD 晶振，32KB Flash (bootloader 占用 0.5KB)，2KB SRAM，1KB EEPROM。
2. USB 接口：Type‑C，CH340K USB‑UART 桥接，完成程序下载、串口通信。
3. 供电模式：Type‑C USB5V；VIN 外部直流 6‑9V 输入 。
4. 电源输出：TPS54302DDCR 输出 5V；AMS1117‑3.3 输出 3.3V。
5. 板载运放：LM358 双路运算放大器 SOP-8，可做信号放大、电压跟随，适配微弱模拟信号采集教学实验。
6. IO 资源：14 路数字 IO（6 路 PWM）、8 路模拟输入 A0‑A7；UART / I2C / SPI 硬件外设。
7. 外设：复位按键、电源、TX/RX、D13 用户 LED、ICSP 编程接口、VUSB/VBAT 供电拨动切换开关。
8. 支持兼容标准 Arduino UNO R3 扩展板。

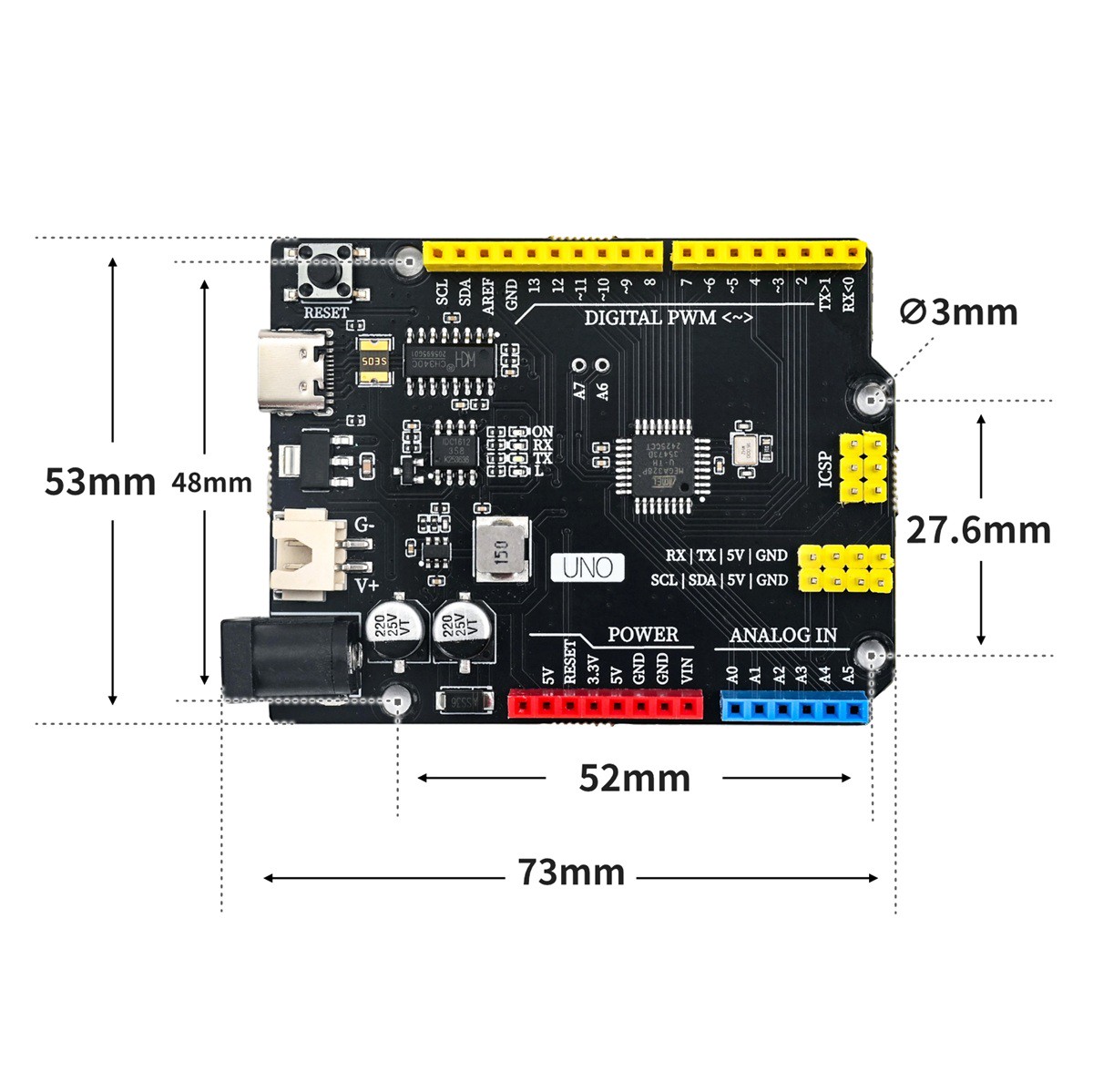

4、电路板尺寸

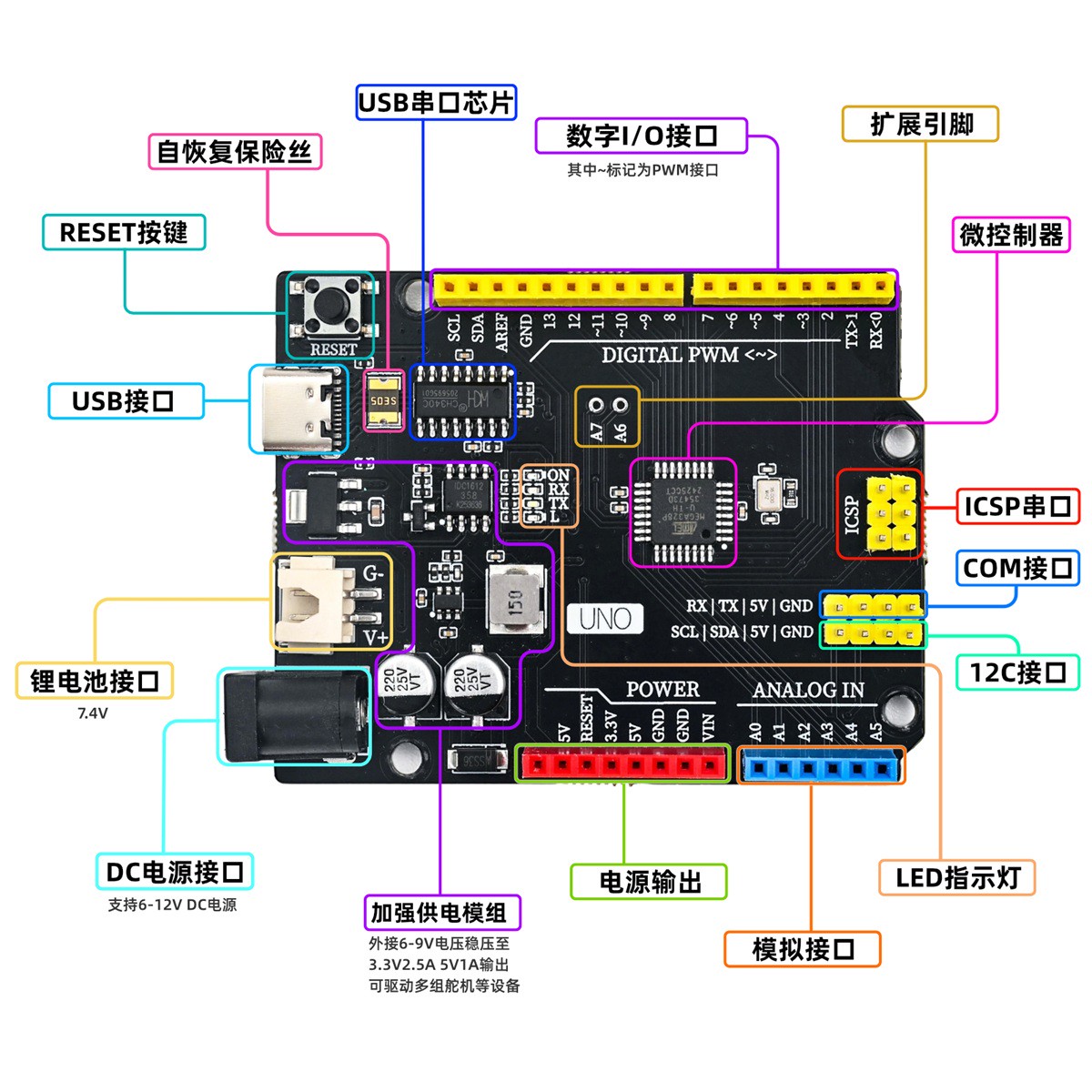

5、开发板解析
须知
ATMEGA328P IO 为 5V 电平；外接 3.3V 器件必须做好电平匹配，不要直接将 3.3V 信号输入 5V IO。
VIN 输入电压严禁超过 18V，长期作为外部电源输入建议≤6‑9V。
尽量避免 Type-C USB 和 VIN 高压同时接入，防止电源倒灌损坏器件。
LM358 为单电源工作，输入信号不能是负压；输出摆幅受限，5V 供电最大输出约 3.5-4V。
TPS54302DDCR 最大持续输出 3A；AMS1117-3.3 最大输出 800mA，注意总负载电流不要超过额定。
CN1 (WT-2.54-2P) 扩展端子，外接外设严格区分正负极，禁止短路。
板载自恢复保险丝 MF-MSMF050-2 动作后，需要断电冷却数秒后恢复。
