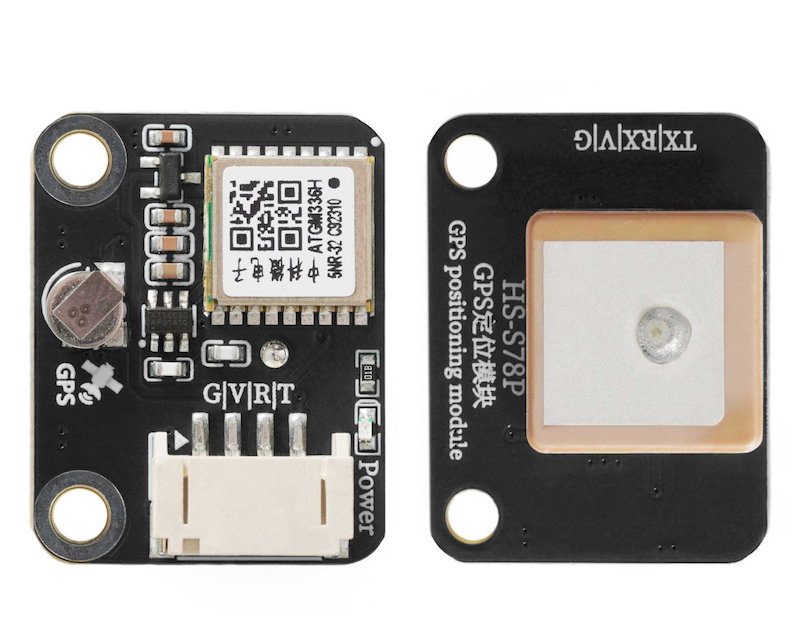

HS-S78P GPS定位模块

HS-S78P GPS定位模块

1、介绍

ATGM336H-5N 系列是小尺寸高性能 BDS/GNSS 全星座定位导航模块,基于中科微第四代低功耗 GNSS SOC 单芯片 AT6558,支持多卫星导航系统及卫星增强系统,有 32 个跟踪通道,可同时接收六系统 GNSS 信号并联合定位导航授时,具备高灵敏度、低功耗、低成本优势,适用于车载导航、手持定位、可穿戴设备,可直接替换 Ublox MAX 系列模块。

2、原理图

GPS定位模块-HS-S78P 原理图 点击查看

3、模块参数

引脚名称

描述

G

GND(电源输入负极)

V

VCC(电源输入正极)

R

串口通信传输RX引脚

T

串口通信传输TX引脚

  • 供电电压: 3.3V-5V

  • 连接方式:PH2.0 4P端子线

  • 安装方式:螺丝固定

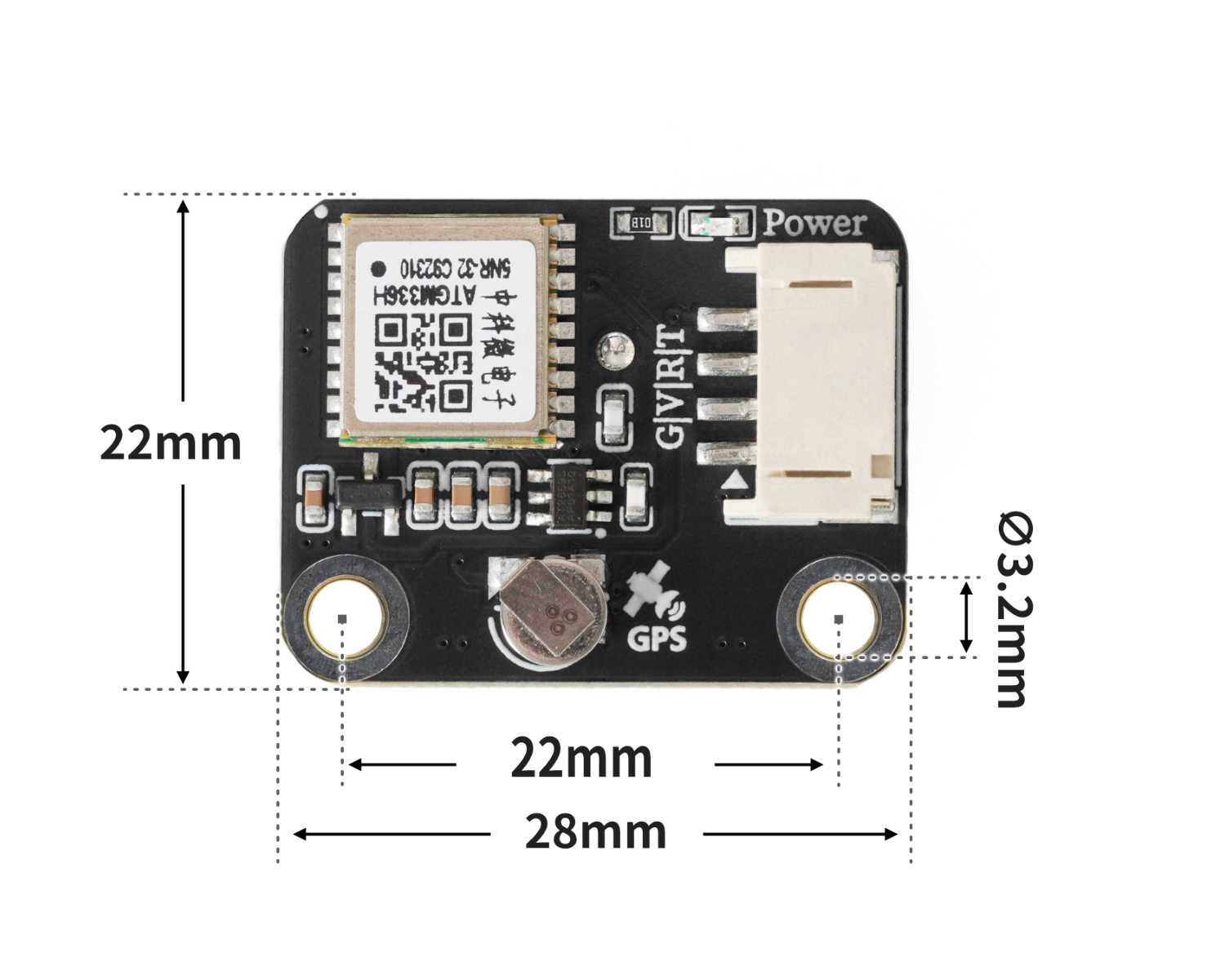

4、电路板尺寸

5、Arduino IDE示例程序

注意:程序上传时如果提示库文件报错,请先导入库文件!
Arduino IDE 库文件下载及导入教程:
点击查看

示例程序(UNO开发板):

#include <TinyGPS++.h>
#include <SoftwareSerial.h>

TinyGPSPlus gps;
SoftwareSerial gps_ss(A5, A4);

void setup(){
  gps_ss.begin(9600);
  Serial.begin(9600);
}

void loop(){
  while (gps_ss.available()) {
    if (gps.encode(gps_ss.read())) {
      if (gps.location.isValid()) {
        Serial.println(gps.location.lat());
        Serial.println(gps.location.lng());

      }

    }
  }

}

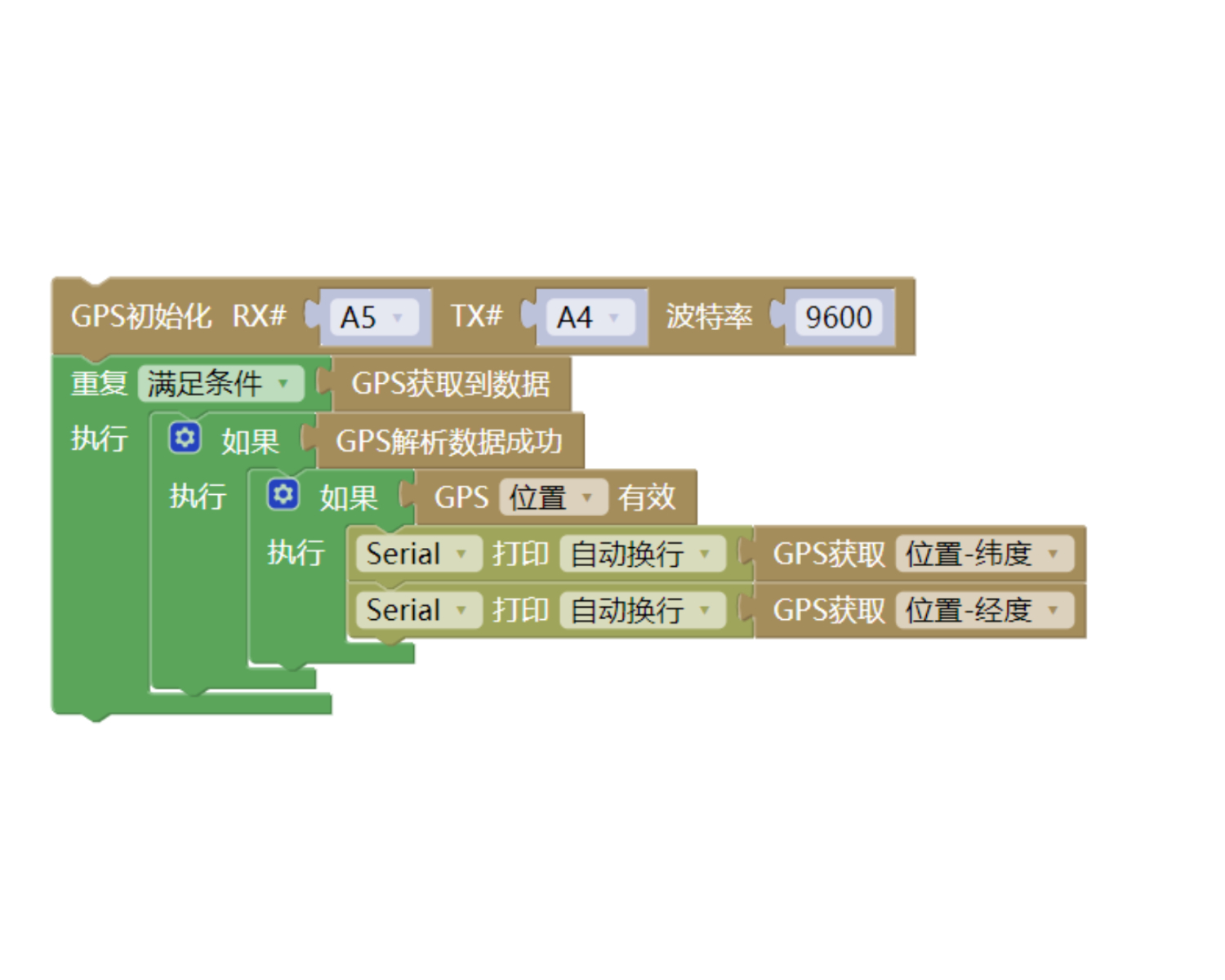

6、Mind+示例程序(图形化语言)

示例程序(MicrobitV2开发板):点击下载
注意:程序上传时如果提示库文件报错,请先导入库文件!
Mind+库文件下载及导入教程:点击查看

HS-S78P GPS定位模块

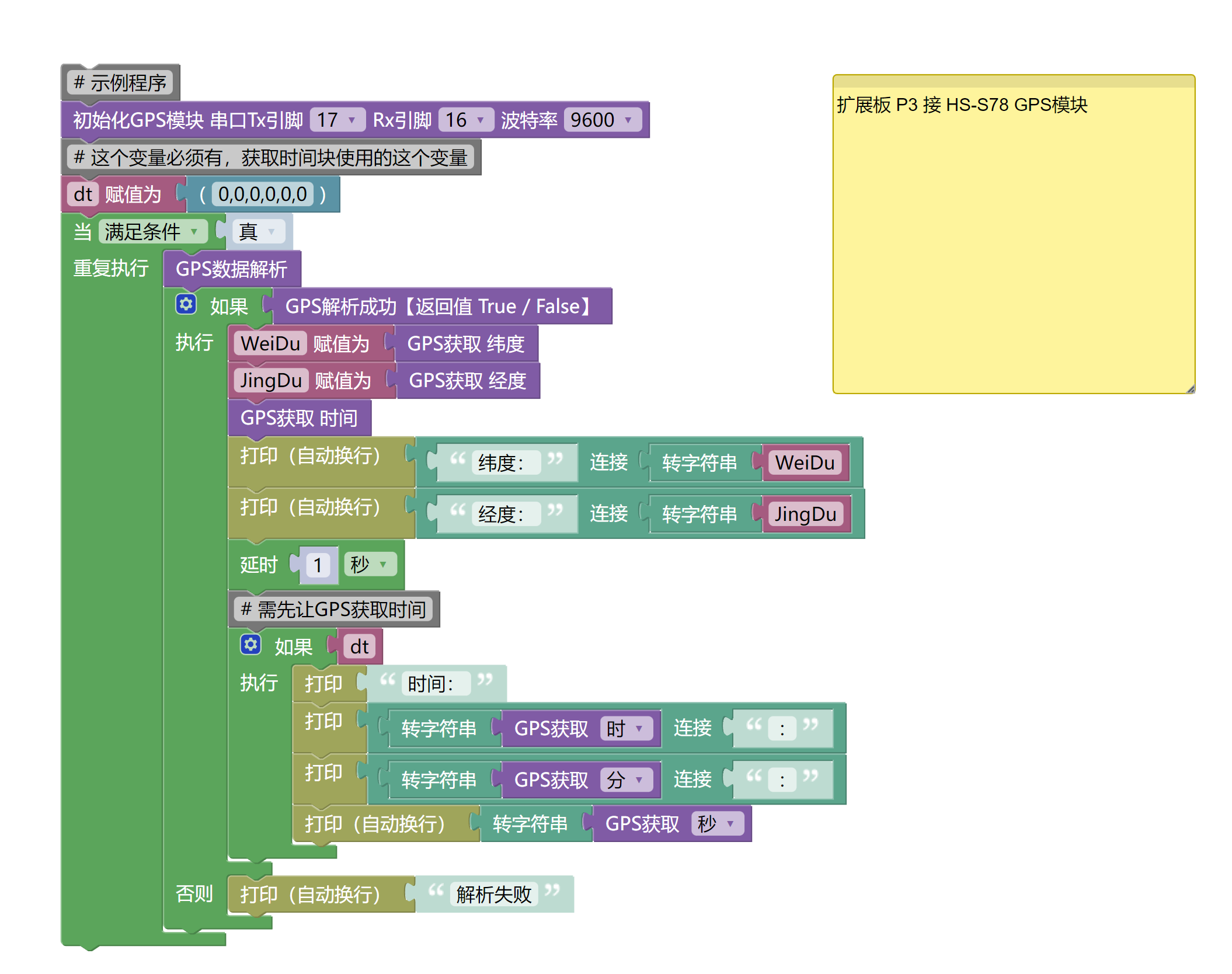

7、米思齐 Mixly 示例程序(图形化语言)

示例程序(UNO开发板):点击下载
注意:程序上传时如果提示库文件报错,请先导入库文件!
米思齐(Mixly)IDE Arduino库文件下载及导入教程:点击查看

示例程序(ESP32开发板):点击下载
注意:程序上传时如果提示库文件报错,请先导入库文件!
米思齐(Mixly)IDE ESP32库文件下载及导入教程:
点击查看

8、测试环境搭建

Arduino UNO 测试环境搭建

准备配件:

  • UNO-R3 开发板 *1

  • UNO-R3 EXP 扩展板 *1

  • USB type-c 数据线 *1

  • HS-S78P GPS模块*1

  • PH2.0 4P双头端子线 *1

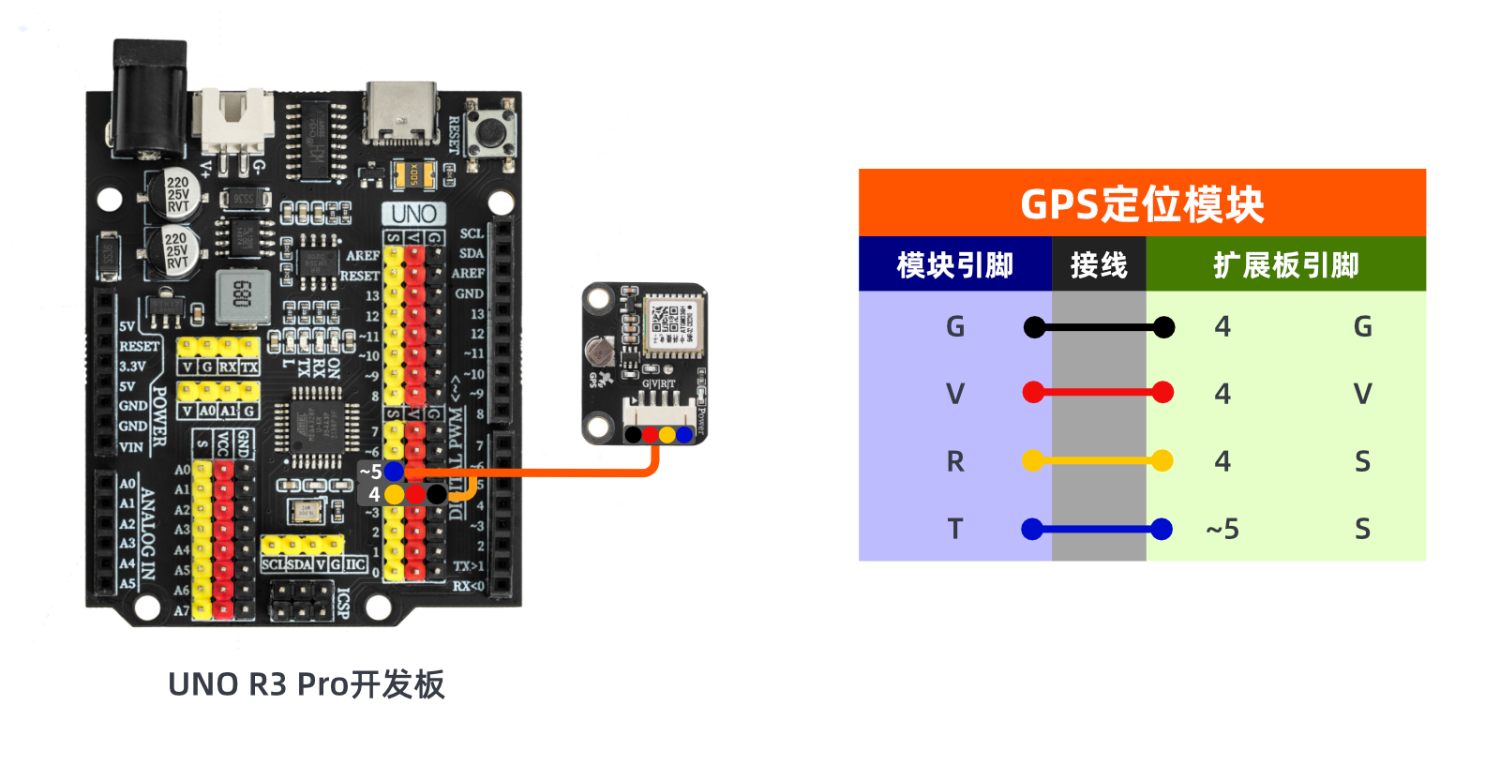

电路接线图:

ESP32 测试环境搭建

准备配件:待更新...

电路接线图:待更新...

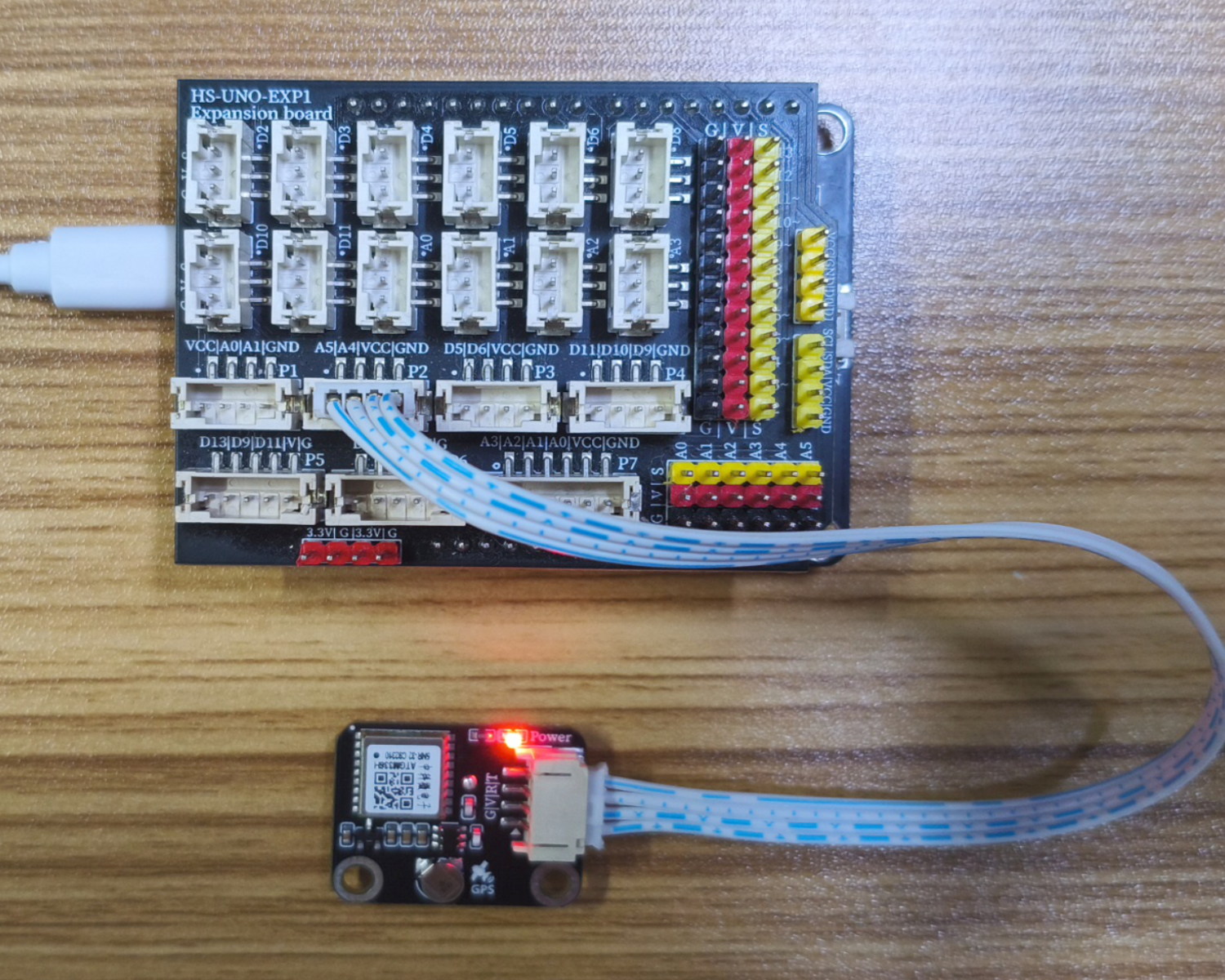

9、测试结果

Arduino UNO测试结果:

下入代码,即可在电脑串口看到自己的经度和纬度。(注意:室内可能因为天线信号原因没法打印显示不了经度和纬度,最好在室外开阔区域测试)

ESP32 测试结果:

待更新...
