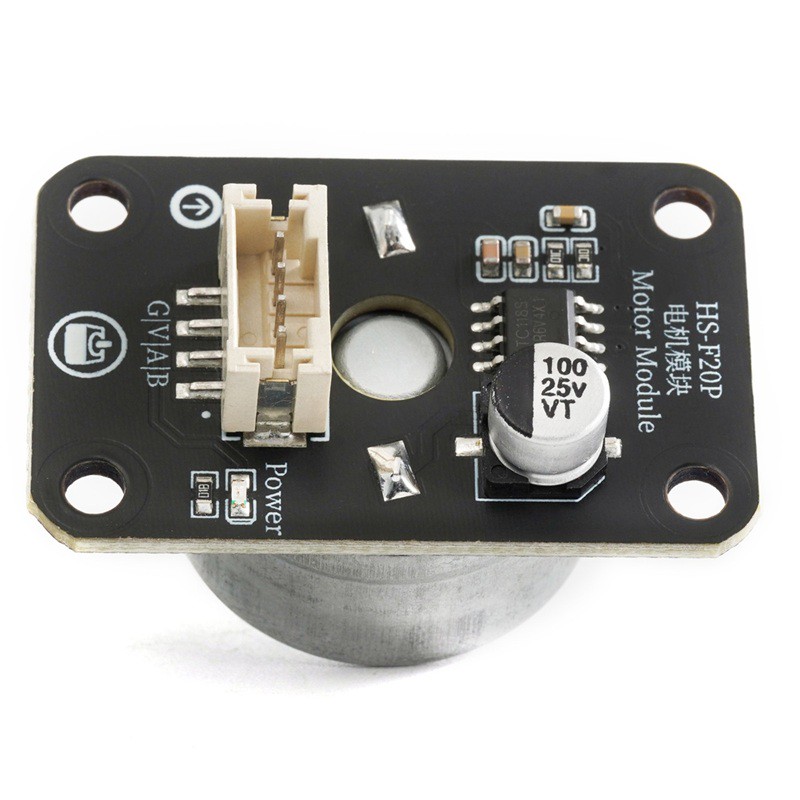

HS-F20P 300电机模块

1、介绍

RF300直流电机风扇模块不需要额外的电机驱动板，就可以使用Arduino轻松驱动起来，你可以通过单片机的两个IO口高低电平来控制风扇转动和停止，切换两个IO口的高低电平，就可以实现正反转。同时可以使用PWM脉冲宽度来调节电机转速，适合轻应用或者DIY小制作。马达有最低电流要求，电压低于一定值时马达无法转动。

2、原理图

300电机模块-HS-F20-P 原理图 点击查看

3、模块参数

• 供电电压：3.3V / 5V

• 连接方式：PH2.0 4P端子线

• 安装方式：螺丝固定

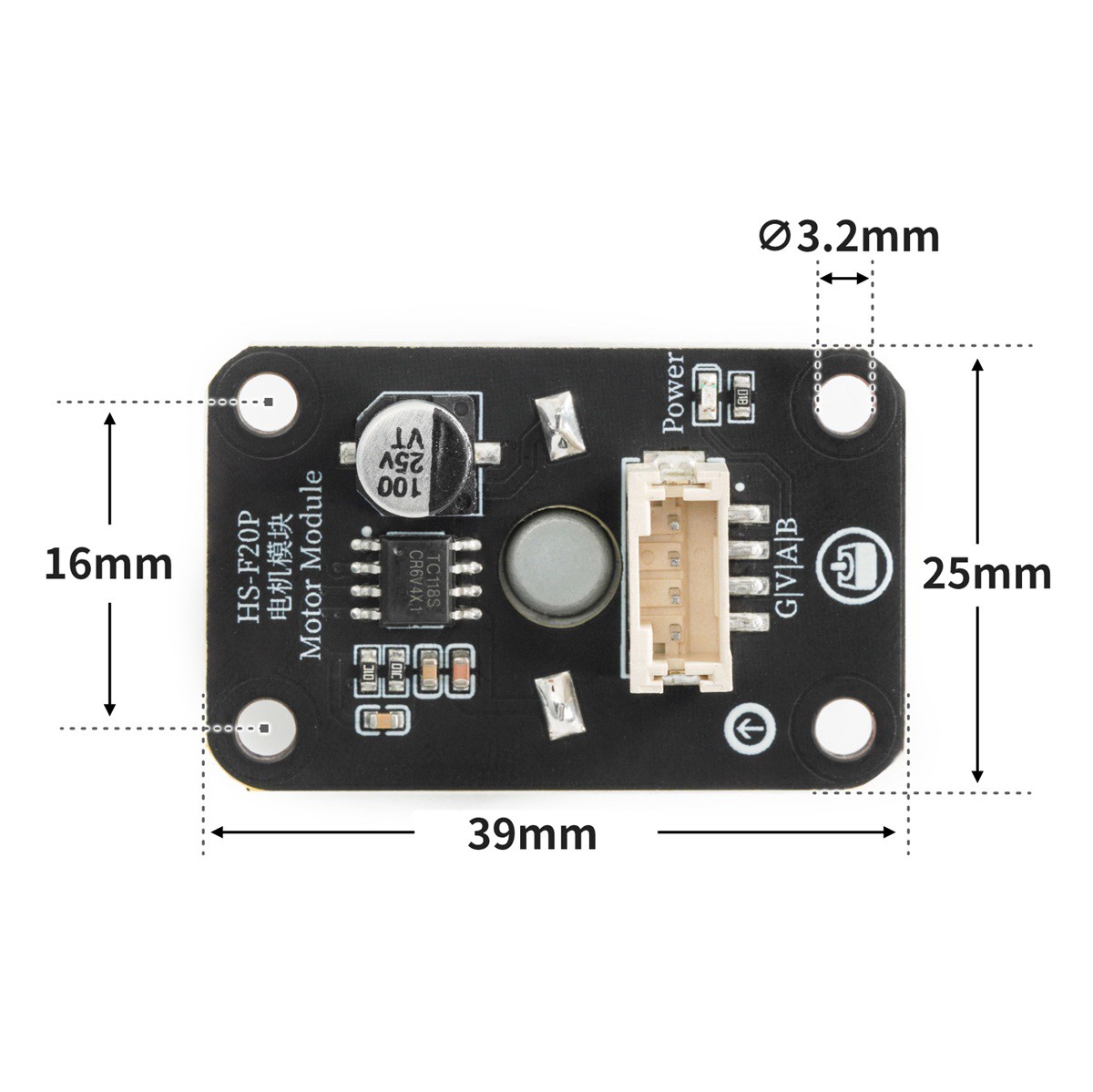

4、电路板尺寸

5、Arduino IDE示例程序

注意：程序上传时如果提示库文件报错，请先导入库文件！
Arduino IDE 库文件下载及导入教程：点击查看

示例程序（UNO开发板）：

void setup(){
  pinMode(6, OUTPUT);
  pinMode(5, OUTPUT);
}

void loop(){
  //电机驱动模块INA接D6，INB接D5。
  analogWrite(6, 255);
  analogWrite(5, 0);
  delay(2000);
  analogWrite(6, 0);
  analogWrite(5, 0);
  delay(2000);

}

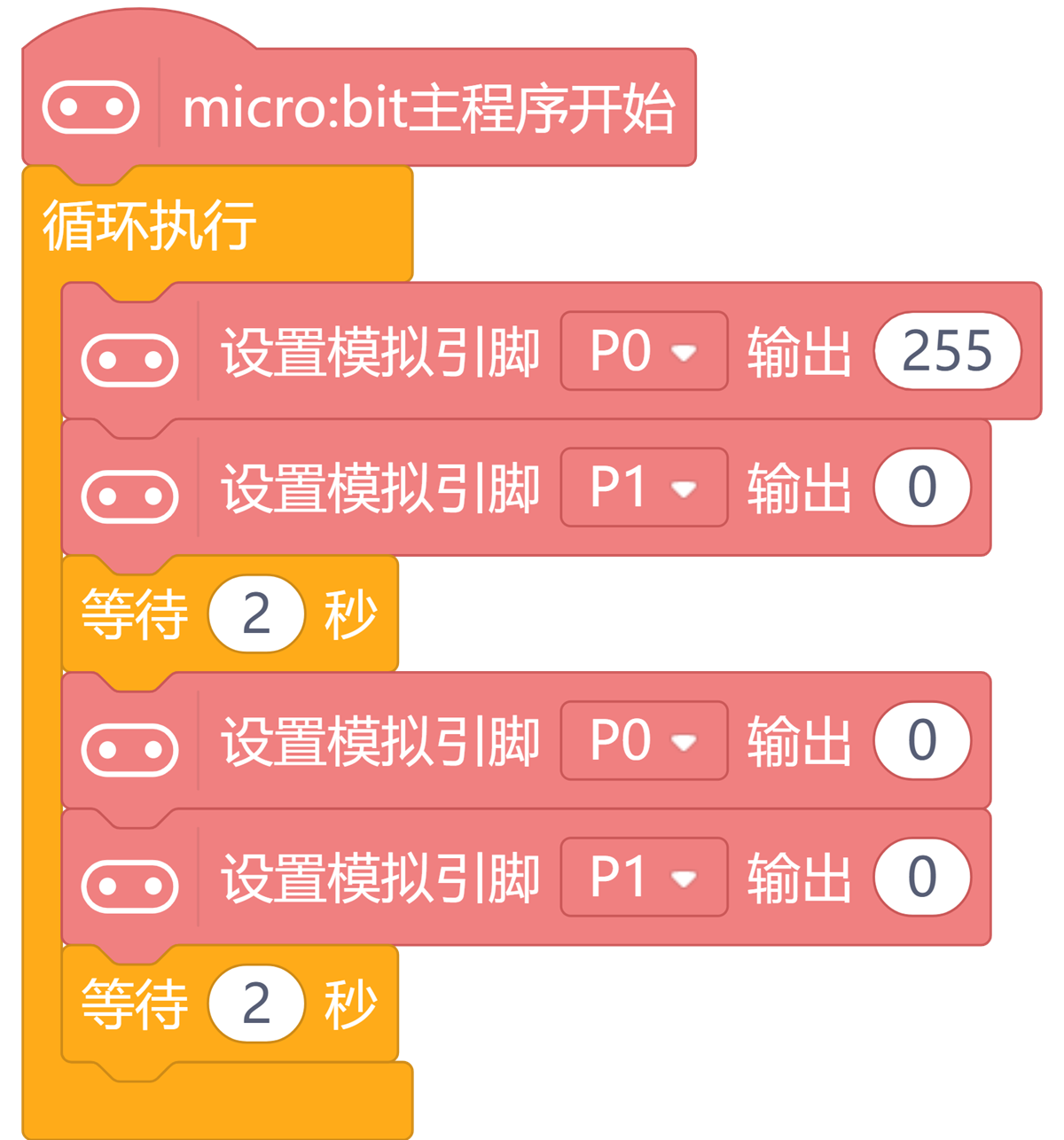

6、Mind+示例程序（图形化语言）

示例程序（MicrobitV2开发板）：点击下载
注意：程序上传时如果提示库文件报错，请先导入库文件！
Mind+库文件下载及导入教程：点击查看

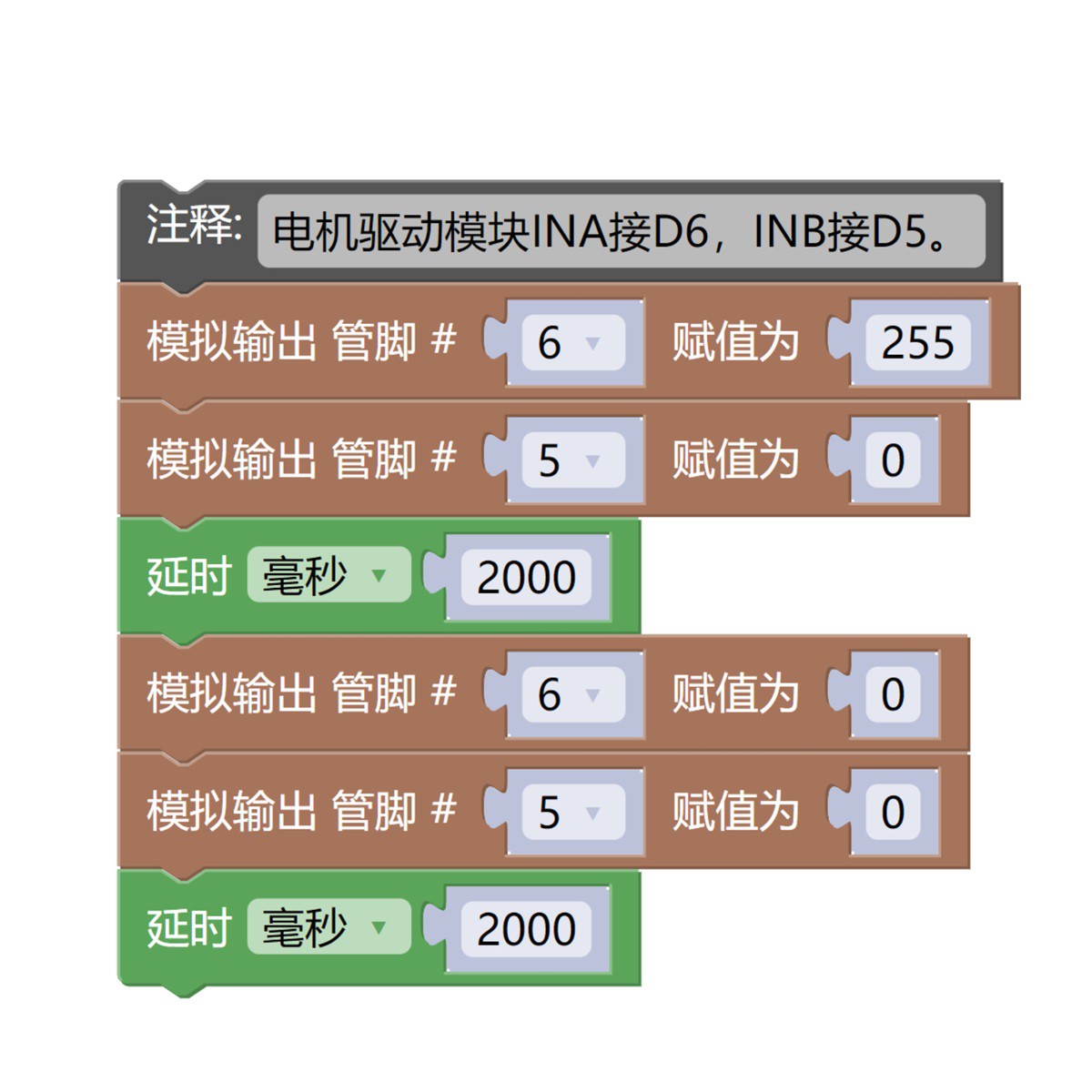

7、米思齐 Mixly 示例程序（图形化语言）

示例程序（UNO开发板）：点击下载
注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE Arduino库文件下载及导入教程：点击查看

8、测试环境搭建

Arduino UNO 测试环境搭建

准备配件：

• UNO-R3 开发板 *1

• UNO-R3 P 扩展板 *1

• USB type-c 数据线 *1

• 电机模块（HS-F20P）*1

• PH2.0 4P双头端子线 *1

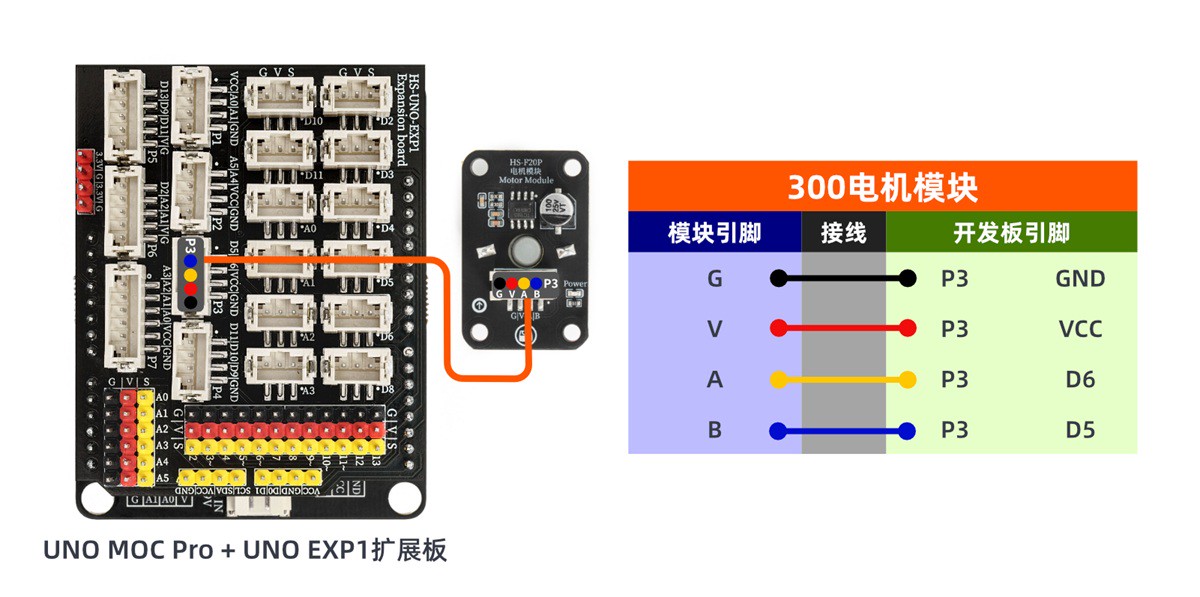

电路接线图：

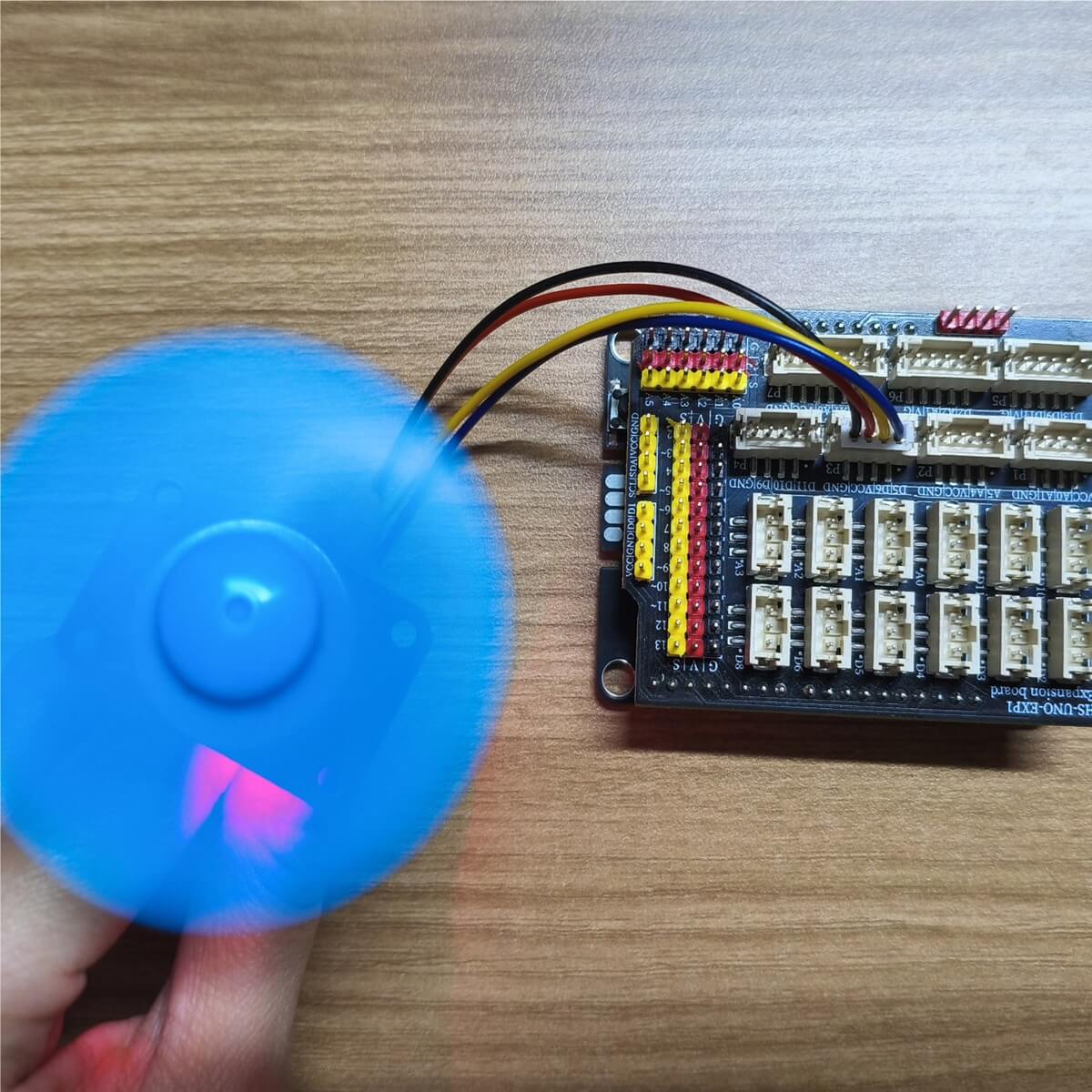

9、测试结果

Arduino UNO测试结果：

将器件连接好线之后，将上述程序上传到 UNO R3 PRO 开发板之后，将会发现电机会根据程序的设定转2秒停两秒一直循环。
