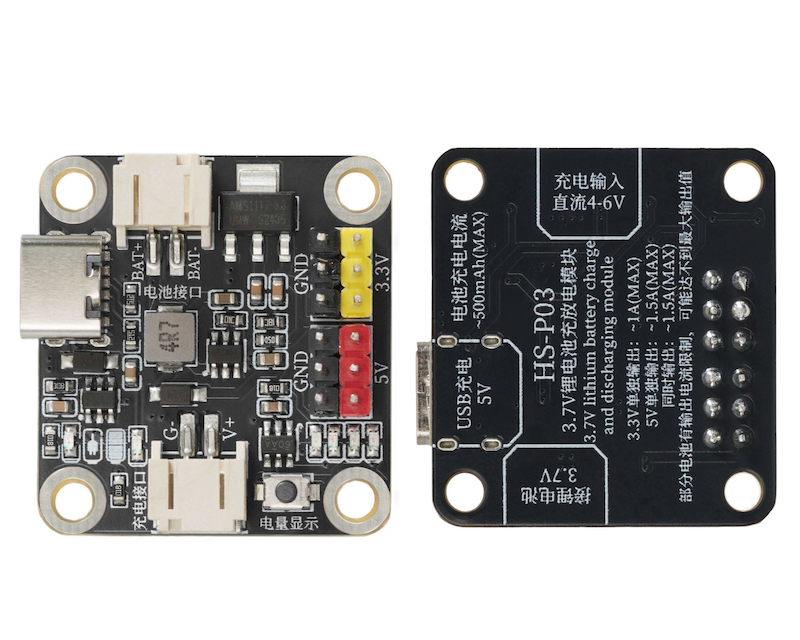

1、介绍
该模块按下开关可以显示锂电池电量，充电时，充电指示红灯会亮起，直观显示充电状态。当电池充满电时，充满电指示蓝灯亮起，提示充电完成。支持多种充电输入方式，能接受直流 4 - 6V 输入。配备 Type - C 5V 充电口，且设有 USB 充电 5V 接口 。能提供多种电压输出，有 3.3V 和 5V 输出接口，可满足不同用电设备的需求。3.3V 单独输出最大电流约 1A，5V 单独输出最大电流约 1.5A ，同时输出时最大电流约 1.5A ，不过部分电池因自身限制，实际输出可能达不到最大值。

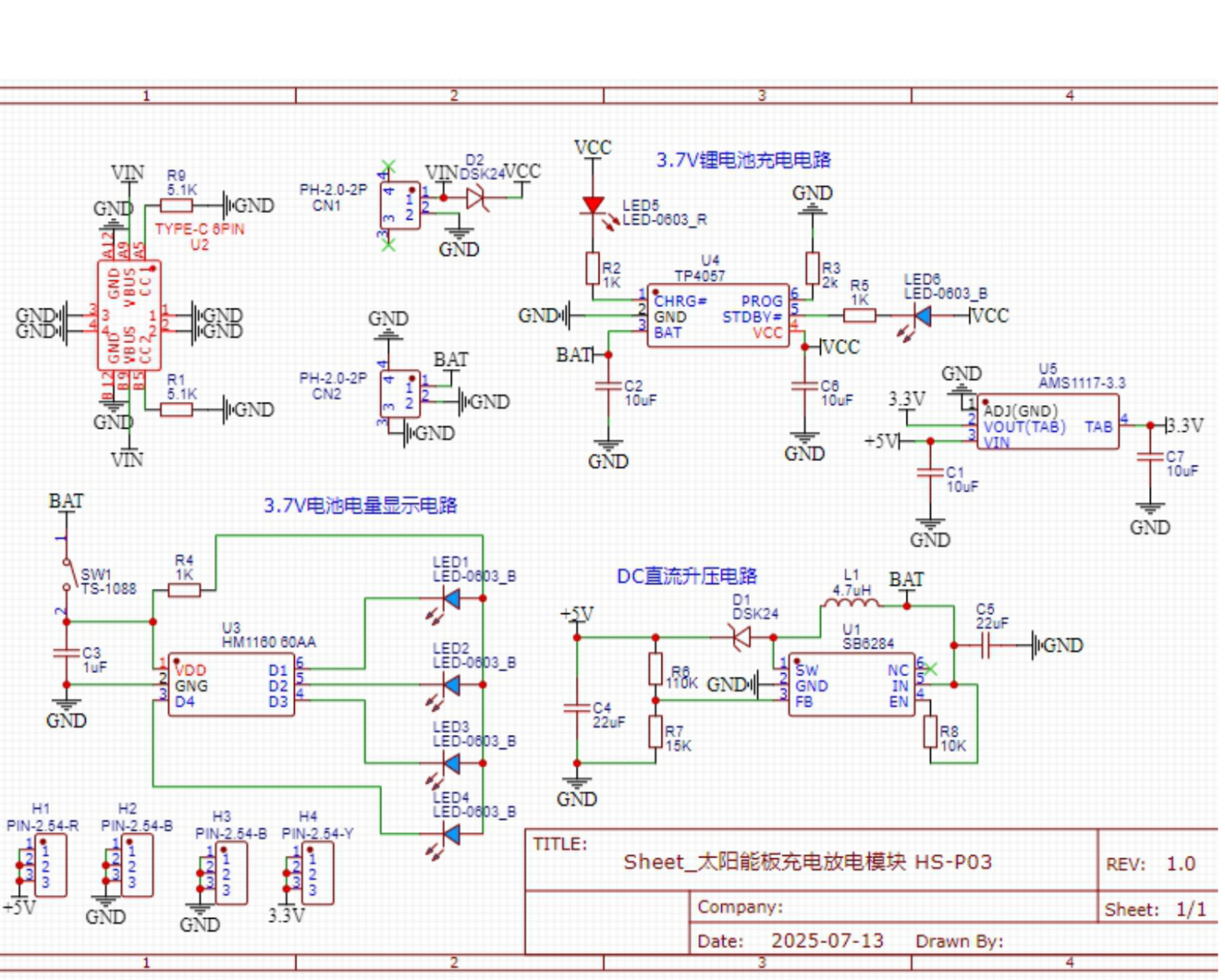

2、原理图
3、模块参数
引脚名称 | 描述 |
|---|---|
G | GND（电源输出负极） |
5V | VCC（电源输输出正极） |
3.3V | VCC（电源输出正极） |
供电电压：3.3V / 5V
连接方式：PH2.0端子线
安装方式：螺丝固定
工作温度：40°~80℃
充电时：红灯指示灯亮起
充电完毕：蓝色指示灯亮起

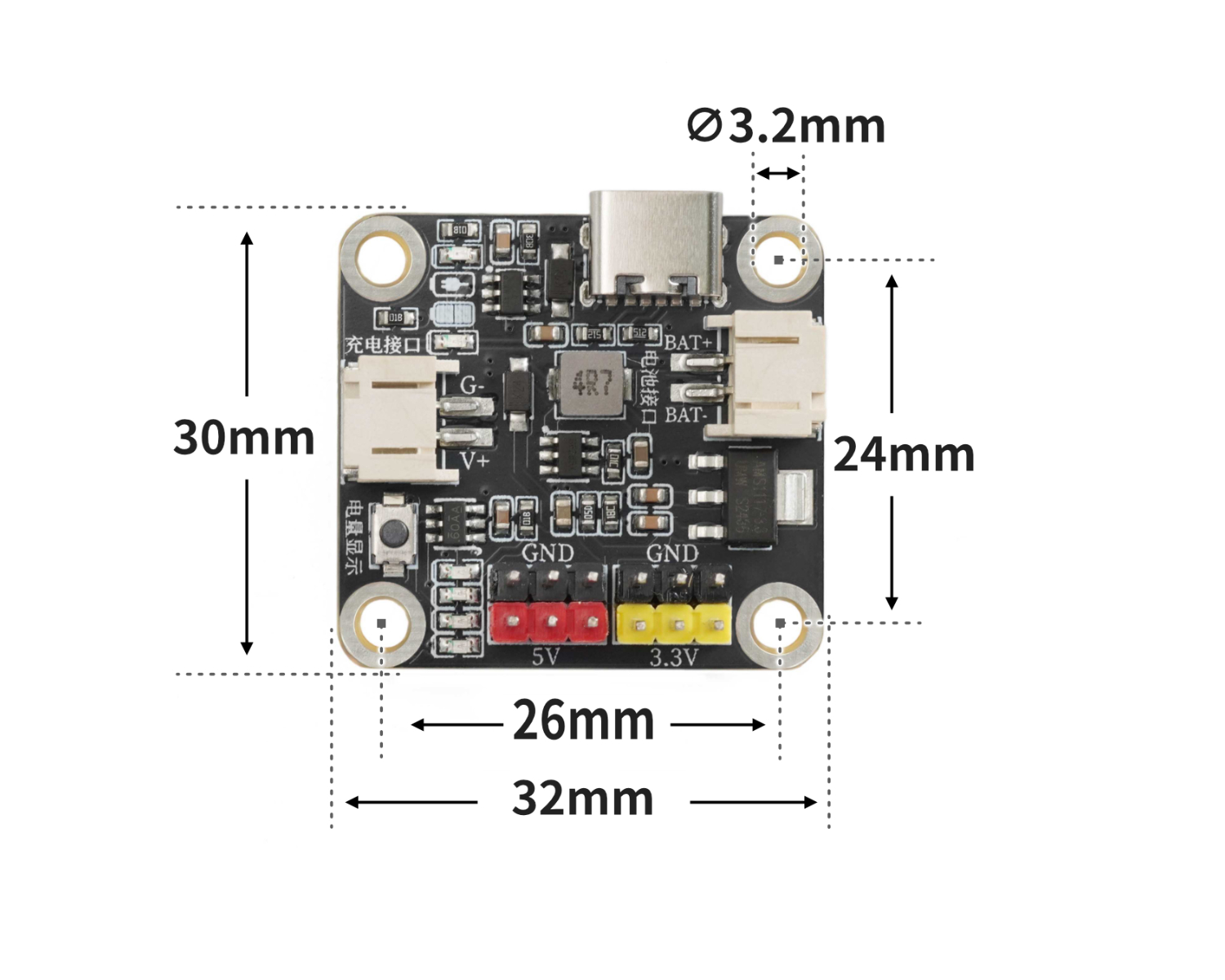

4、电路板尺寸
5、技术参数
名称： 3.7V 锂电池充放电模块
型号：HS-P03
接口类型：USB接口、
模块尺寸：30mm*32mm
孔间距：24mm、26mm 孔直径：3.2mm
安装方式：螺丝/积木固定
工作温度：40°~80℃
充电时：红灯指示灯亮起
充电完毕：蓝色指示灯亮起

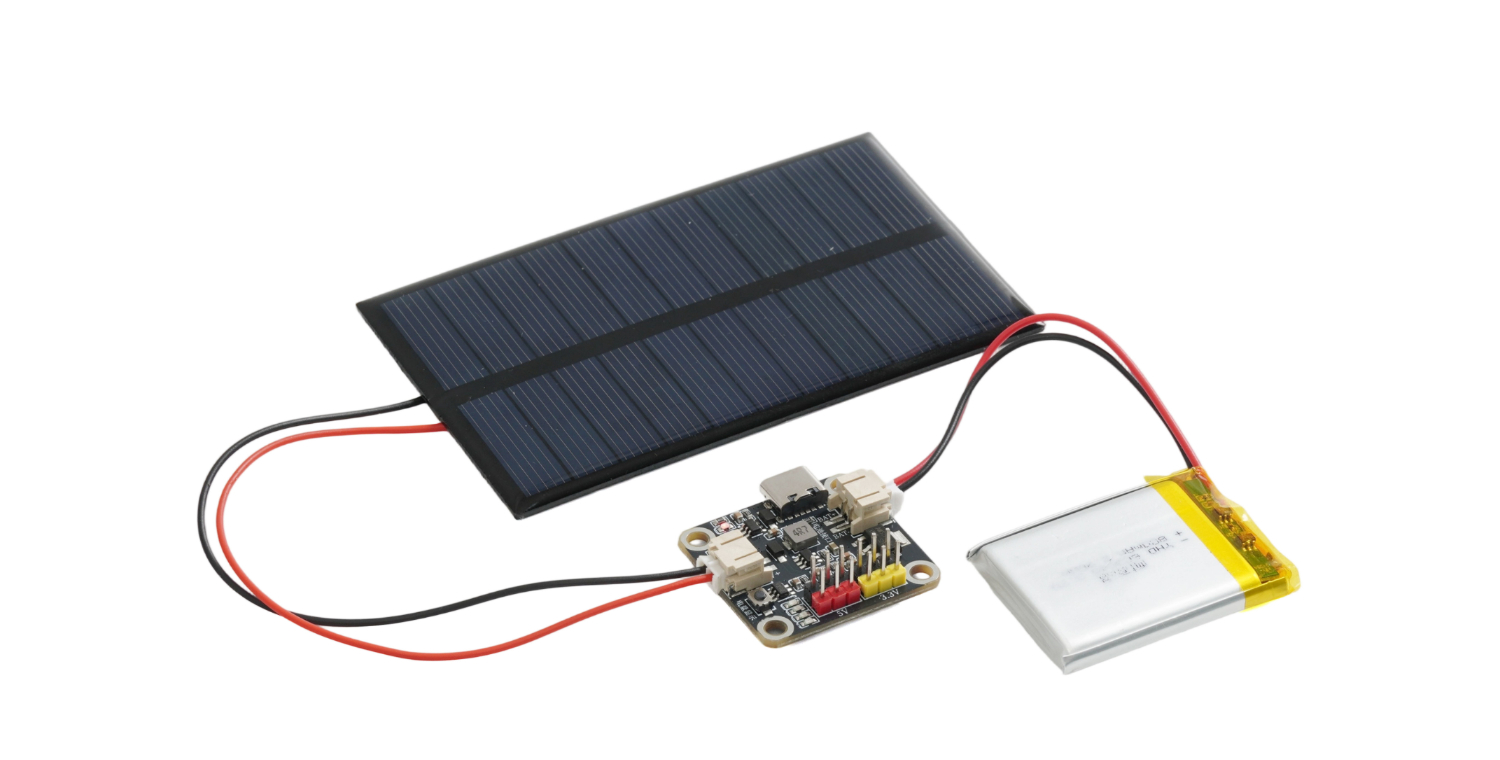

6、测试环境搭建
测试环境搭建

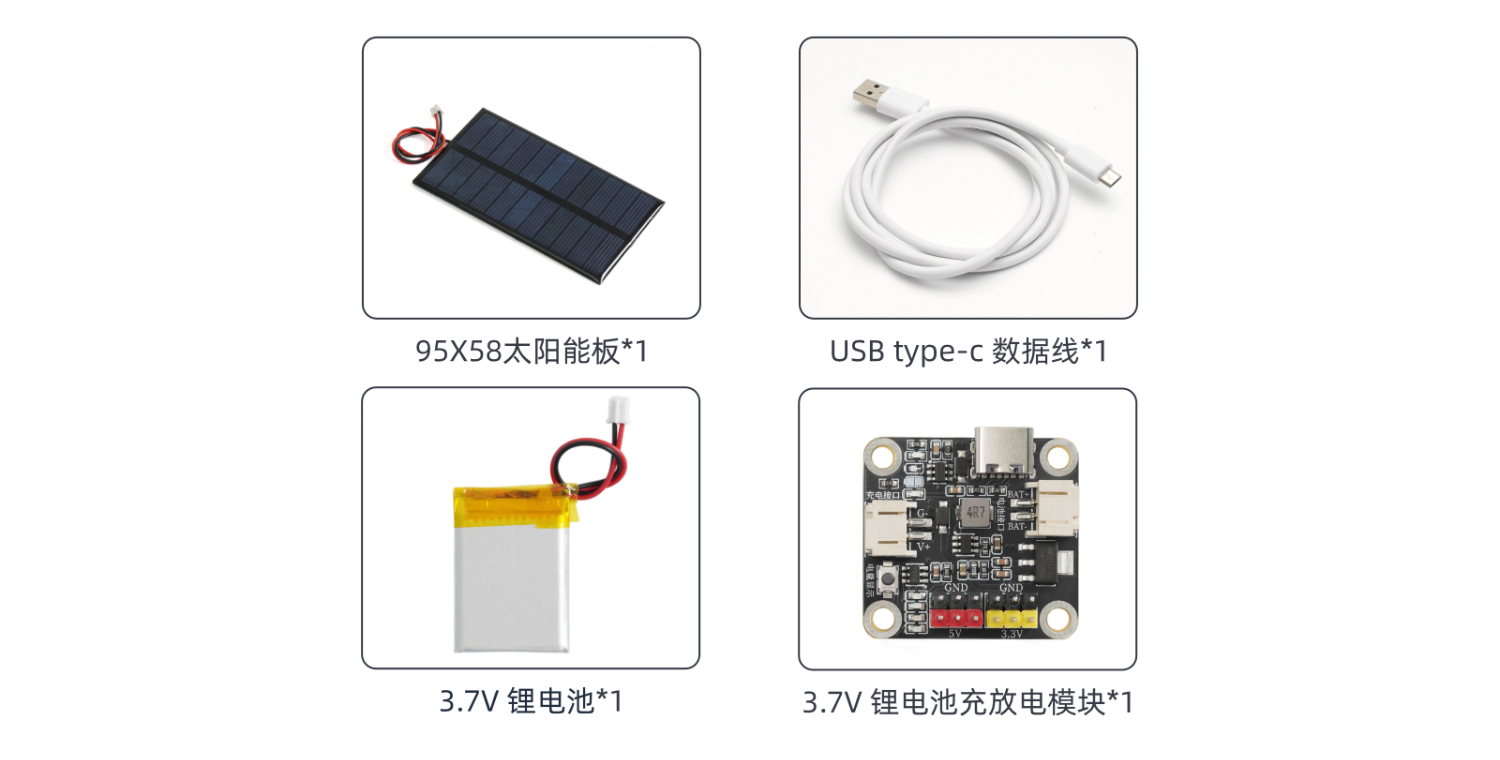

准备配件：
磁吸式电磁铁模块（HS-P03）*1
3.3v电池包
太阳能光伏板
配件：
7、视频教程
视频教程：点击查看
8、测试结论
测试结论：
随着光照强度变化，充电时间不同。比如在充足直射太阳光下，可能数小时就能将锂电池从低电量充至满电；若光照强度不足，如阴天或室内弱光环境，充电时间会大幅延长，甚至可能无法有效充电。
