1、介绍

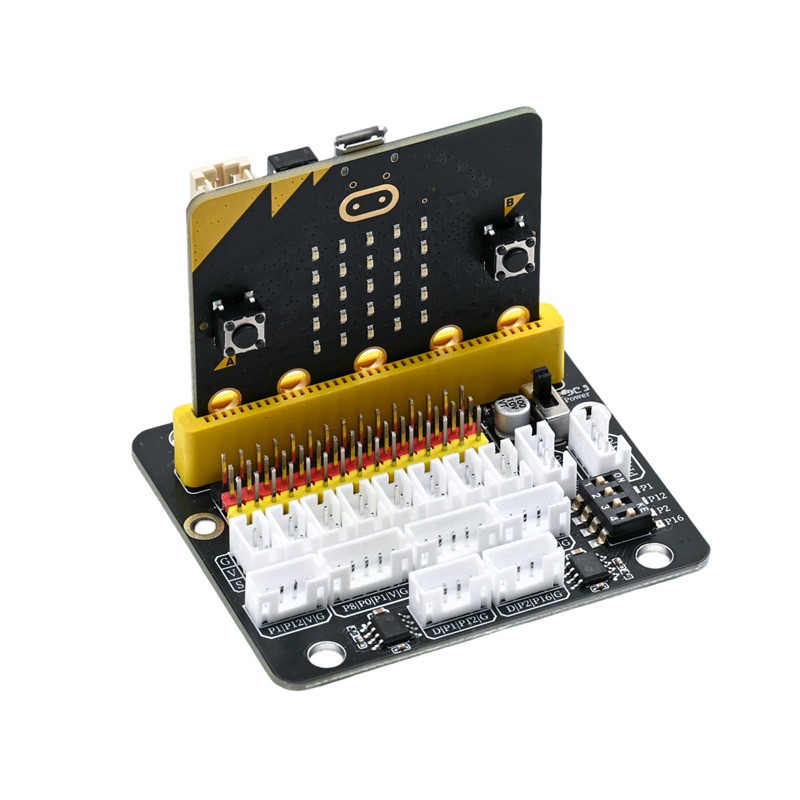

MICRO BIT MBEXP-2 是一款专为 micro:bit 主板设计的多功能 IO 扩展板。扩展板通过 Microbit-Slot-L 直插式金手指卡座与 micro:bit 主板连接，将主板的 IO 引脚以 2.54mm 排针和 PH2.0 防反接接口的形式分组引出，方便连接多个传感器、执行器等外设；板载 XH2.54-2P 电源接口，支持 DC 7~12V 外部直流电源输入，经板载同步降压电路分别产生 VCC（3.3V）与 DV 两路相互独立的电源；同时板载两路驱动电路与 4 位拨码开关，可驱动直流电机等较大电流负载。
2、特征
1、直插式金手指卡座（Microbit-Slot-L），micro:bit 插拔安装简单方便；
2、支持 DC 7~12V 宽电压外部直流电源输入（XH2.54-2P 接口），板载 SS12D07VG4 拨动开关控制电源通断，红色 LED 电源指示灯直观显示供电状态；
3、双路 TPS54302DDCR 同步降压电路：一路输出 VCC（3.3V）为各扩展接口供电，另一路输出 DV 为驱动电路独立供电，减少负载波动对主电源的干扰；
4、板边三排 2.54mm-12P 排针（黑/红/黄三色），将 micro:bit 的 IO 引脚按 G/V/S 分组引出，杜邦线接线直观不易混淆；
5、8 个 PH2.0-3P 防反接接口（G/V/S），对应 P0、P1、P2、P8、P13、P14、P15、P16 引脚；
6、4 个 PH2.0-4P 通用扩展接口（CN10~CN13）与 2 个 PH2.0-5P 扩展接口（CN9、CN14），将其余 IO 引脚与电源、地组合引出（引脚定义以板上丝印为准）；
7、板载 2 路驱动电路（U2、U3：YX-1230AM），对应 2 个 PH2.0-4P 驱动接口，控制引脚分别为 P1/P12 与 P2/P16，并可通过 4 位拨码开关（U5）通断控制信号。
3、扩展板解析
电源输入与电源开关
扩展板由 CN15（XH2.54-2P）接入 DC 7~12V 外部直流电源，经拨动开关 SW1（SS12D07VG4）控制整机电源通断，再由大容量电解电容 C19（100uF）储能滤波后送入两路降压电路。板载 LED3（LED-0402 红色）与限流电阻 R13（1K）组成电源指示灯，开关置于 ON 时指示灯点亮，直观显示供电状态。使用时请注意外部电源的电压范围与极性，避免超压或反接损坏扩展板。
双路 DC-DC 降压电路
扩展板板载两路由 TPS54302DDCR 构成的同步降压（Buck）电路：
第一路（U1）配合作 6.8uH 功率电感 L1 及外围器件，输出 VCC（3.3V），为金手指排针及各 PH2.0 扩展接口的 V 引脚供电；
第二路（U4）配合作 15uH 功率电感 L2 及外围器件，输出 DV 独立驱动电源，专门为两路驱动电路（U2、U3）及对应驱动接口供电，与 VCC 相互独立，避免驱动负载波动影响主电源。
GVS 排针与 PH2.0-3P 传感器接口
板边三排 2.54mm-12P 排针（H1：PIN-2.54-Y-12P 黄色、H2：PIN-2.54-R-12P 红色、H3：PIN-2.54-B-12P 黑色）将 micro:bit 的 IO 引脚按 G（地）、V（电源）、S（信号）分组引出，使用杜邦线连接时接线直观不易混淆；具体引脚排列以板上丝印为准。
板上 8 个 PH2.0-3P-ZC 防反接接口（CN1~CN8），每个接口引脚定义为 G、V、S，信号分别对应 micro:bit 的 P0、P1、P2、P8、P13、P14、P15、P16，可直接插接 PH2.0-3P 传感器模块，防反接设计可有效避免接线错误。
通用扩展接口（PH2.0-4P / PH2.0-5P）
板上 4 个 PH2.0-4P-ZC 通用扩展接口（CN10~CN13）与 2 个 PH2.0-5P-ZC 扩展接口（CN9、CN14），将 micro:bit 其余 IO 引脚与电源、地组合引出，方便连接更多外设；其中 P19、P20 为 micro:bit 的 I2C 总线引脚（SCL、SDA），可用于连接 I2C 设备。各接口引脚定义以板上丝印为准。
驱动电路与拨码开关
扩展板板载两路驱动电路，分别由 U2、U3（YX-1230AM，SOP-8 封装）构成，将 micro:bit 引脚的控制信号经驱动后由对应 PH2.0-4P 防反接接口输出，可用于驱动直流电机等负载：
驱动接口一（CN16）：板上丝印为 D|P1|P12|G，由 P1、P12 引脚控制；
驱动接口二（CN17）：板上丝印为 D|P2|P16|G，由 P2、P16 引脚控制。
接口中 D 为驱动电源（DV），G 为地。R11、R12（10kΩ）用于确定驱动芯片输入端的默认电平，防止控制信号悬空时驱动误动作。4 位拨码开关 U5（DSIC04LSGER）串接在 P1、P12、P2、P16 的控制信号回路中，不需要使用驱动功能时可将对应开关断开，避免驱动电路对相应 IO 的其他用途造成影响。
注意：两路驱动接口的控制引脚（P1、P12、P2、P16）与部分扩展接口的信号引脚存在共用关系，请结合板上丝印合理分配，避免信号冲突。
