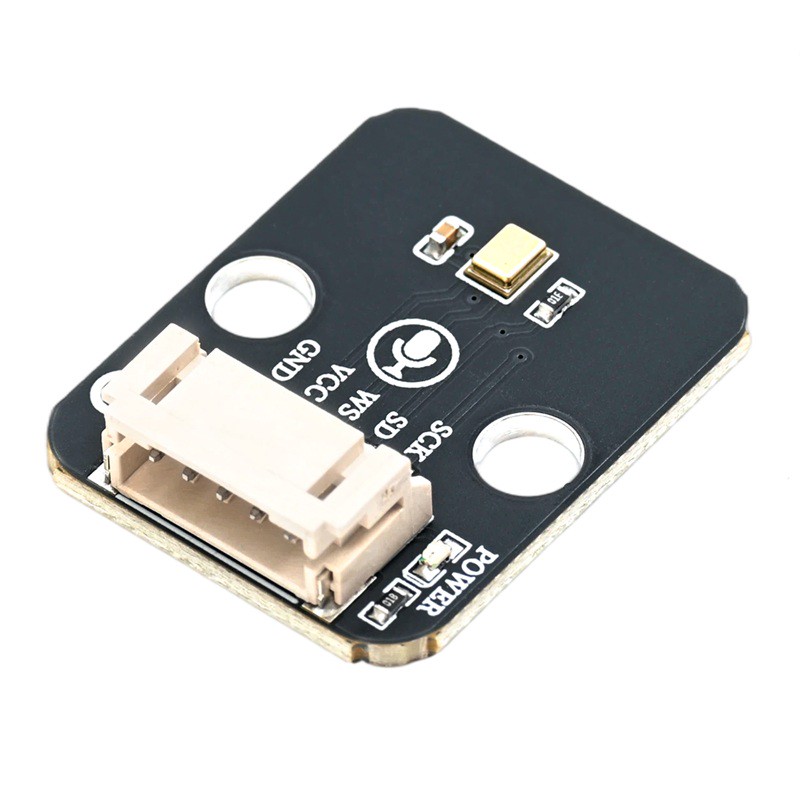

HS-S05D-L 全向麦克风模块

1、介绍

全向麦克风模块是一种能够全方位采集声音信号的电子模块，适用于需要全方位收集声音的场景，不会因为声音来源方向不同而产生明显的拾音差异。能够精准捕捉微弱声音，即使是较为细小的声音也能被清晰采集，像轻声交谈、细微的环境噪音等都能较好收录。还可以适应不同的声音采集环境，比如在安静环境下降低灵敏度减少噪声干扰，在嘈杂环境下提高灵敏度采集清晰声音。

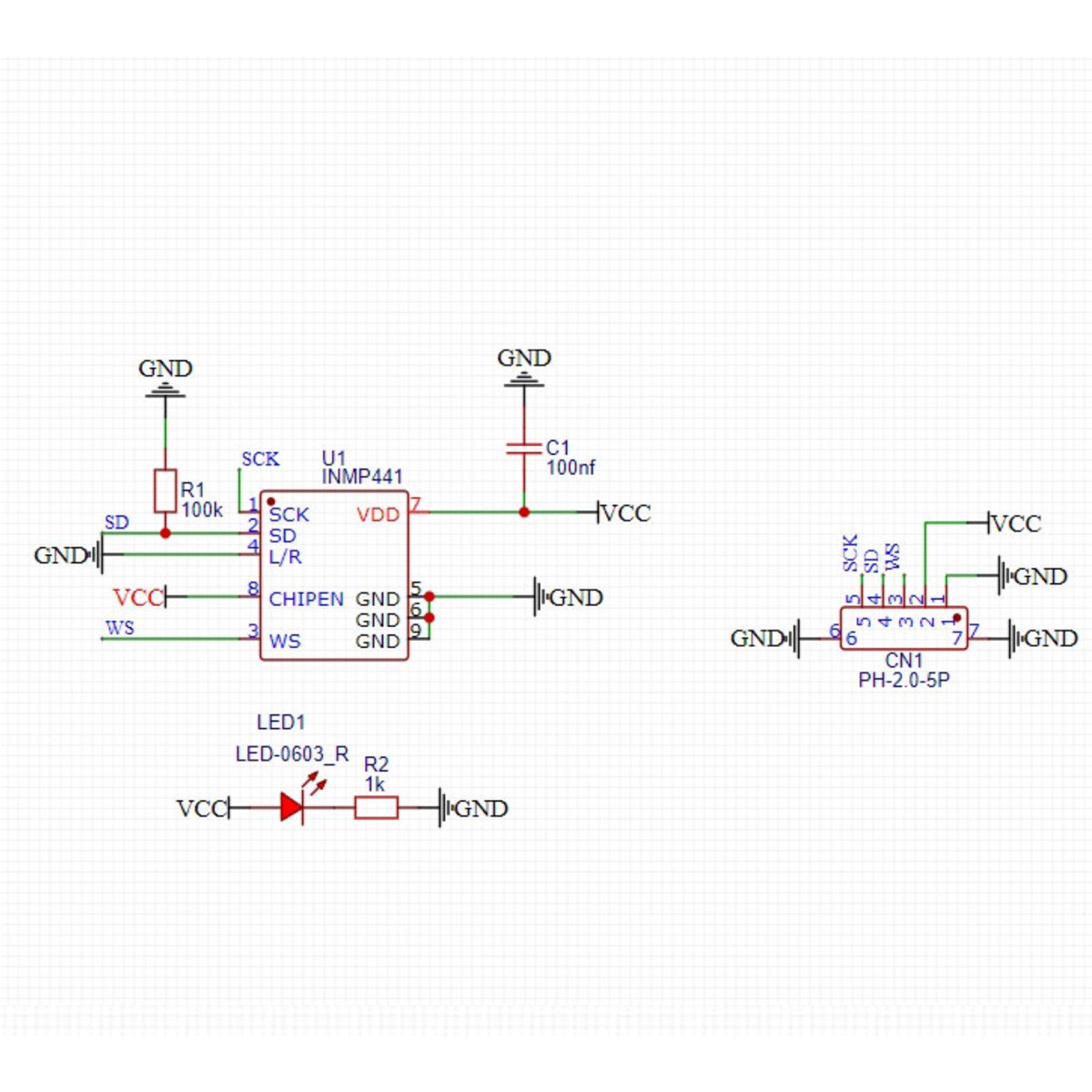

2、原理图

全向麦克风模块-HS-S05D-L 原理图 点击查看

3、模块参数

• 供电电压： 3.3V-5V

• 连接方式：PH2.0 5P端子线

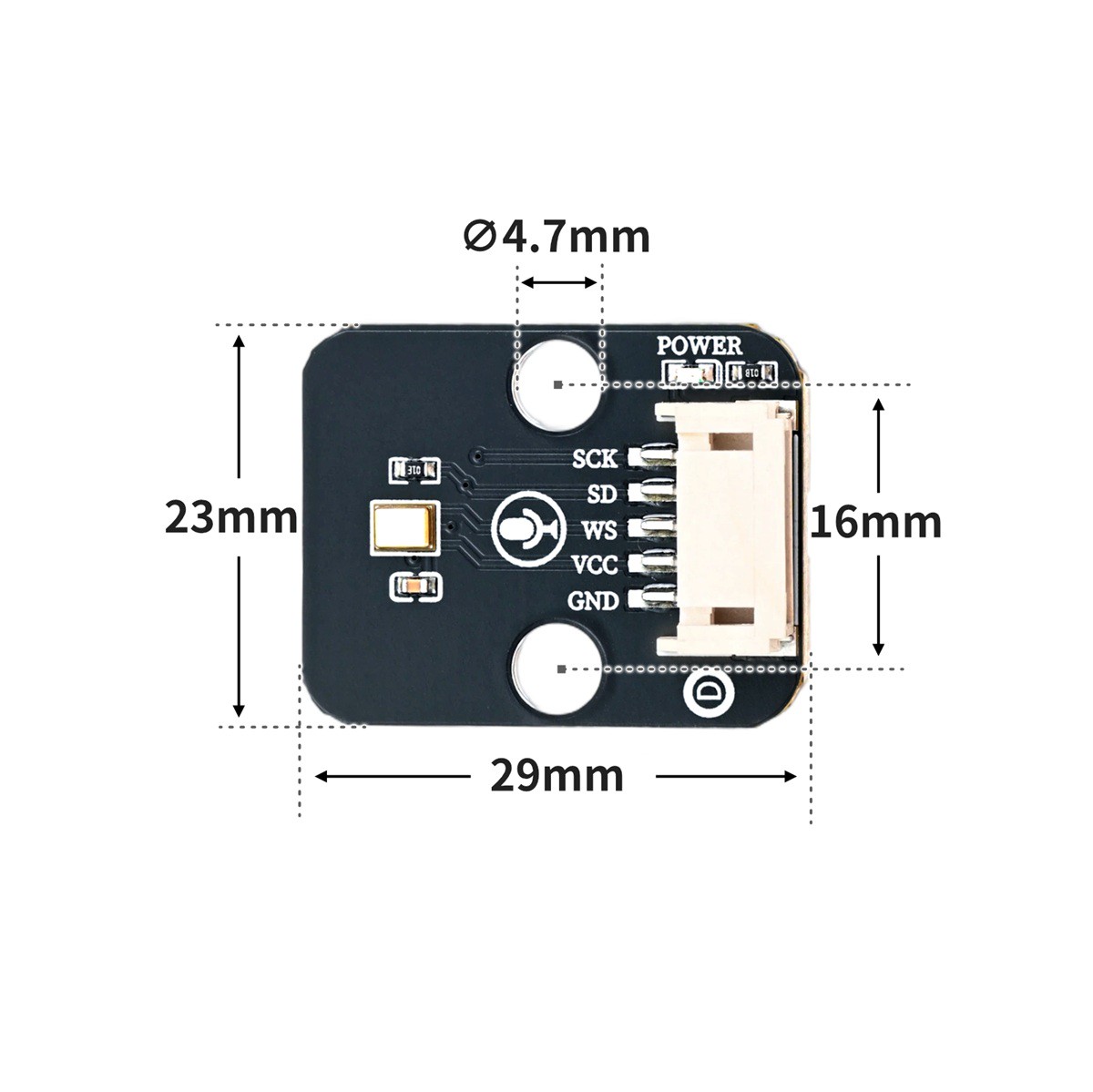

4、电路板尺寸

5、Arduino IDE示例程序

注意：程序上传时如果提示库文件报错，请先导入库文件！
Arduino IDE 库文件下载及导入教程：点击查看

示例程序（UNO开发板）：

#define SAMPLE_RATE (44100)
#define I2S_MIC_WS (12)
#define I2S_MIC_SD (14)
#define I2S_MIC_BCK (13)
#define I2S_PORT_0 (I2S_NUM_0)
#define bufferLen (1024)
#include "Arduino.h"
#include "driver/i2s.h"

int16_t sBuffer_RX[bufferLen];
size_t bytesIn = 0;

void I2s_Mic_Init()
 {
   i2s_config_t i2s_config_RX{};
   i2s_config_RX.mode = (i2s_mode_t)(I2S_MODE_MASTER | I2S_MODE_RX);
   i2s_config_RX.sample_rate = SAMPLE_RATE;
   i2s_config_RX.bits_per_sample = I2S_BITS_PER_SAMPLE_16BIT;
   i2s_config_RX.channel_format = I2S_CHANNEL_FMT_ONLY_LEFT;
   i2s_config_RX.communication_format = (i2s_comm_format_t)(I2S_COMM_FORMAT_I2S | I2S_COMM_FORMAT_I2S_MSB);
   i2s_config_RX.intr_alloc_flags = ESP_INTR_FLAG_LEVEL1;
   i2s_config_RX.dma_buf_count = 8;
   i2s_config_RX.dma_buf_len = bufferLen;
   i2s_config_RX.use_apll = false;
   i2s_driver_install(I2S_PORT_0, &i2s_config_RX, 0, NULL);
   i2s_pin_config_t pin_config_RX{};
   pin_config_RX.mck_io_num = I2S_PIN_NO_CHANGE;
   pin_config_RX.bck_io_num = I2S_MIC_BCK;
   pin_config_RX.ws_io_num = I2S_MIC_WS;
   pin_config_RX.data_out_num = I2S_PIN_NO_CHANGE;
   pin_config_RX.data_in_num = I2S_MIC_SD;
   i2s_set_pin(I2S_PORT_0, &pin_config_RX);
   i2s_start(I2S_PORT_0);
 }
int16_t* Mic_Value()
 {
   i2s_read(I2S_PORT_0, sBuffer_RX, sizeof(sBuffer_RX), &bytesIn, portMAX_DELAY);
   for (int i = 0; i < bufferLen; i++)
   {
     sBuffer_RX[i] = sBuffer_RX[i]*2;
     if (sBuffer_RX[i] > (32767))
       sBuffer_RX[i] = (32767);
     else if (sBuffer_RX[i] < (-32768))
       sBuffer_RX[i] = (-32768);
   }
   return sBuffer_RX;
 }

void setup(){
  I2s_Mic_Init();
  Serial.begin(115200);
}

void loop(){
  short *data = Mic_Value();
  for (int i = 0; i <= 1023; i = i + (1)) {
    Serial.println(data[i]);
  }

}

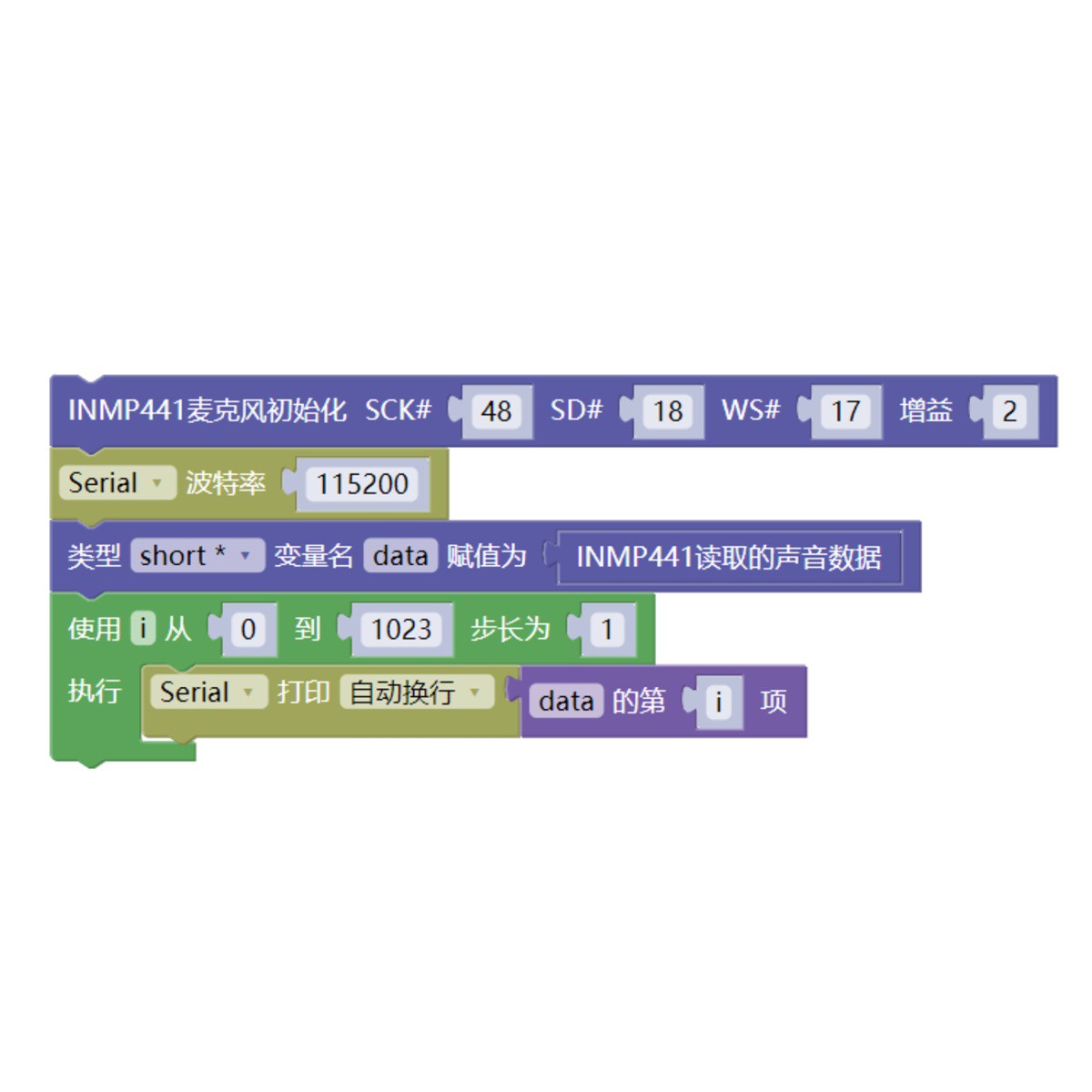

6、米思齐 Mixly 示例程序（图形化语言）

示例程序（ESP32开发板)：点击下载
注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE ESP32库文件下载及导入教程：点击查看

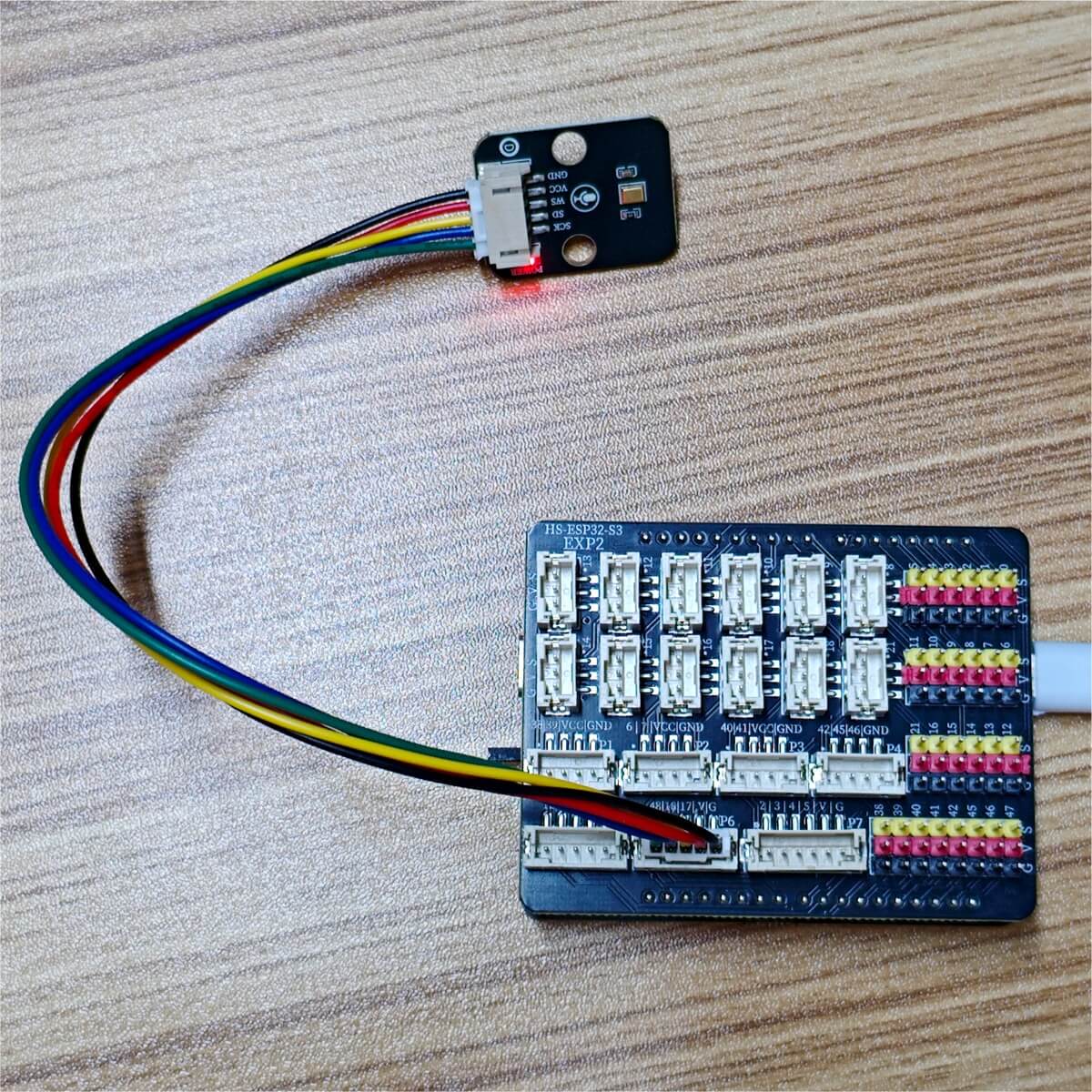

7、测试环境搭建

ESP32 测试环境搭建

准备配件：

• ESP32-S3 MOC 开发板 *1

• ESP32-S3 EXP2 扩展板 *1

• USB type-c 数据线 *1

• HS-S05D-L 全向麦克风模块*1

• PH2.0 5P双头端子线 *1

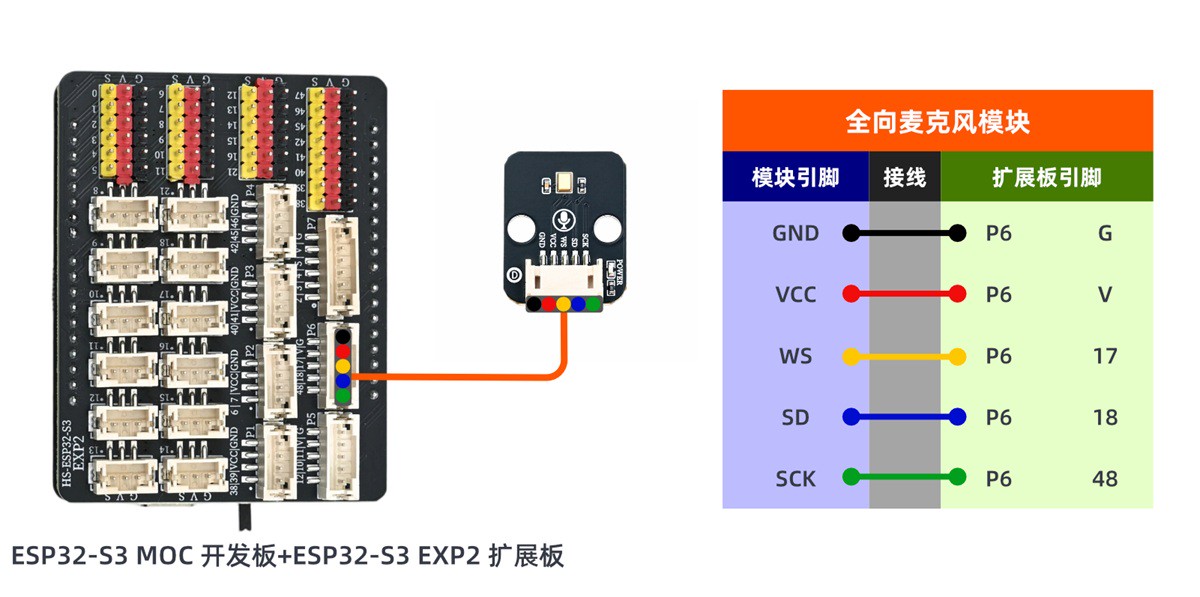

电路接线图：

8、测试结果

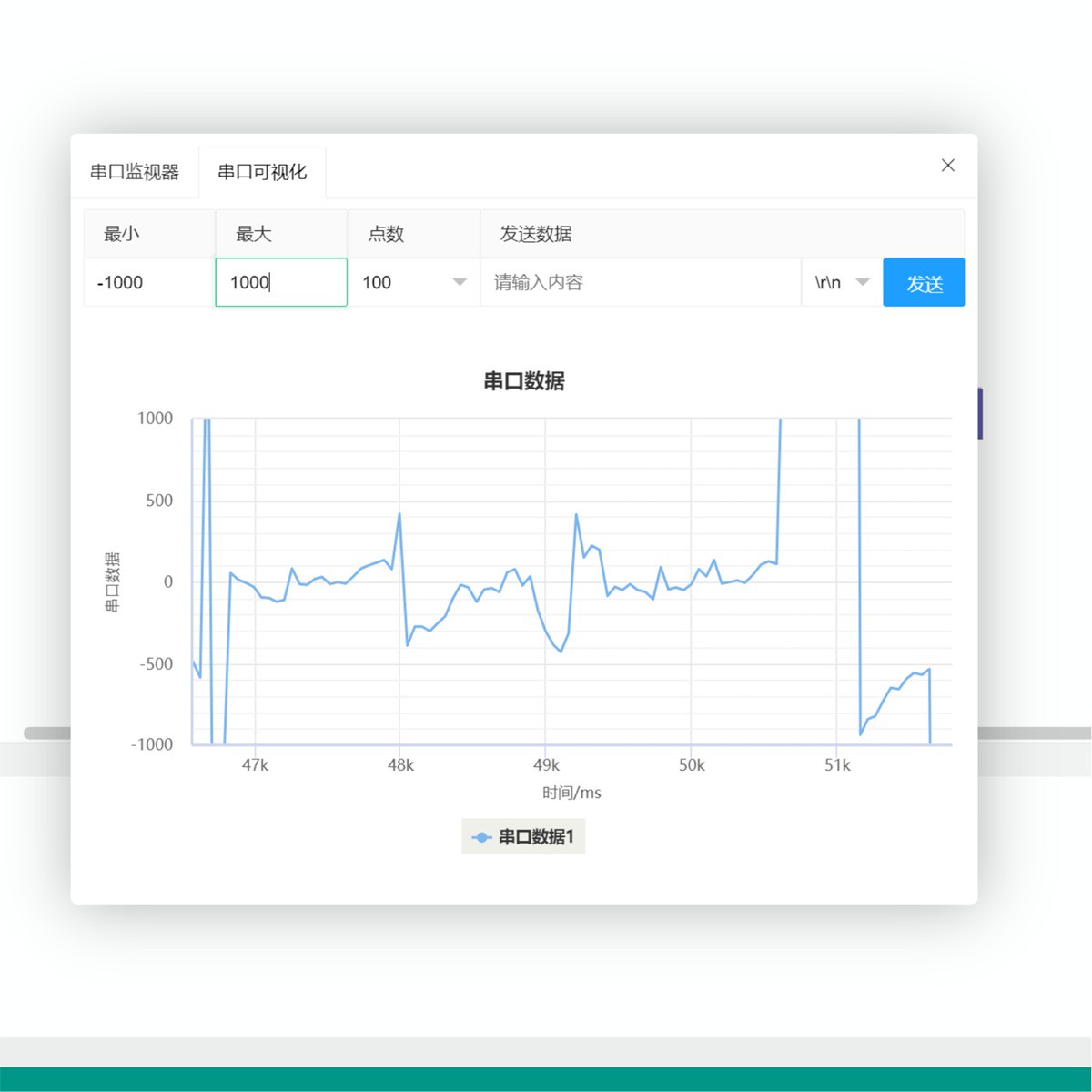

Arduino UNO测试结果：

器件连接好线之后，将上述程序烧录到ESP32-S3 MOC 开发板之后，接通电源。把串口可视化参数改为最小-1000，最大1000，点数100，对准麦克风说话，在串口可视化的图表中，能看到反映声音变化的波形数据。
