ESP32‑S3‑UNO‑R1

1、介绍

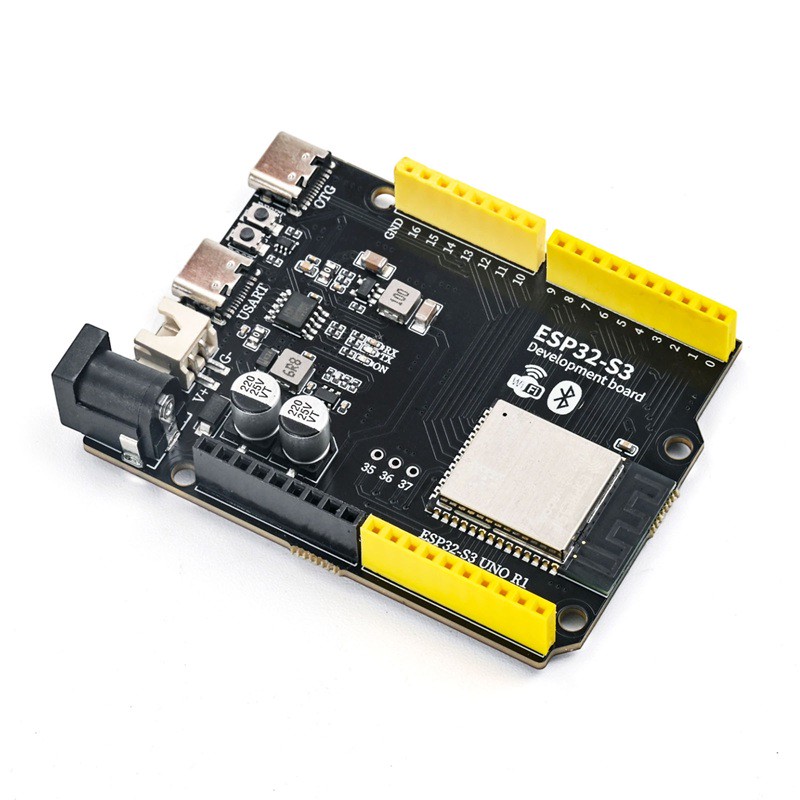

ESP32‑S3‑UNO‑R1 是兼容 UNO 外形尺寸的 ESP32‑S3 开发板，主控采用 ESP32‑S3‑WROOM‑1‑N16R8 模组，集成 Wi‑Fi 2.4G、蓝牙 5.0；板载两路 Type‑C 接口，USB2 为 USB 电源输入与程序下载口，USB1 仅作为 ESP32‑S3 原生 USB‑OTG 接口；采用 CH340K 实现 USB 转串口；TPS54302DDCR 实现宽压外部直流输入输出 5.5V；RY3430 同步降压 DC‑DC 芯片输出 3.3V 给主控模组供电；支持 Type‑C USB 供电、外部 VIN 直流供电两种供电方式；排针引脚兼容 UNO 式扩展板，面向物联网项目、无线原型开发、创客教学、单片机实验。

乐鑫官方数据手册：esp32-s3-wroom-1_wroom-1u_datasheet_cn.pdf

2、技术规格

主控模组	ESP32-S3-WROOM-1-N16R8
CPU	Xtensa LX7 双核，主频 240MHz
模组供电	3.3V，由 RY3430 输出；推荐工作 3.0~3.6V
供电输入	USB2 Type‑C 5V；VIN DC 6‑12V
下载接口	USB2，CH340K 串口，同时作为板卡 USB 电源输入口
WIFI	2.4 GHz Wi-Fi (802.11b/g/n)
蓝牙标准	蓝牙 5.0 LE
芯片时钟频率	240 MHz
Flash	16 MB
PSRAM	8 MB
OTG Type‑C	USB1 直连 ESP32‑S3 GPIO19 USB‑D‑、GPIO20 USB‑D+，仅 OTG 功能
5V 降压芯片	TPS54302DDCR；输入 4.5‑28V；输出5.5V持续 3A；400kHz 同步 Buck，内置保护；输出串联 DSK34 二极管
隔离二极管	DSK34；TPS54302DDCR 输出 5.5V，经过二极管压降后约 5V，一路送入 RY3430 输入引脚，另一路供给扩展排针 5V 电源轨
3.3V DC‑DC 芯片	RY3430；输入 2.5‑5.5V；输出固定 3.3V，最大输出 3A；1.2MHz 开关频率；PFM/PWM 轻载高效；内置过流、短路、过温保护，SOT‑23‑5 封装
排针接口	UNO 式排针接口；USB2 输入电源经过自恢复保险丝后连接至扩展排针 5V 电源轨；VIN 供电时，TPS54302DDCR 输出 5.5V 经 DSK34 二极管降压至约 5V 后供给扩展排针 5V 电源轨

⚠️重要：ESP32‑S3 模组 IO 为 3.3V 电平，严禁直接接入 5V 信号，否则烧毁 IO 口；VIN 最高输入 12V，长期工作建议 6‑12V；USB1 为纯 OTG 口，不能下载程序，不能作为主电源输入。

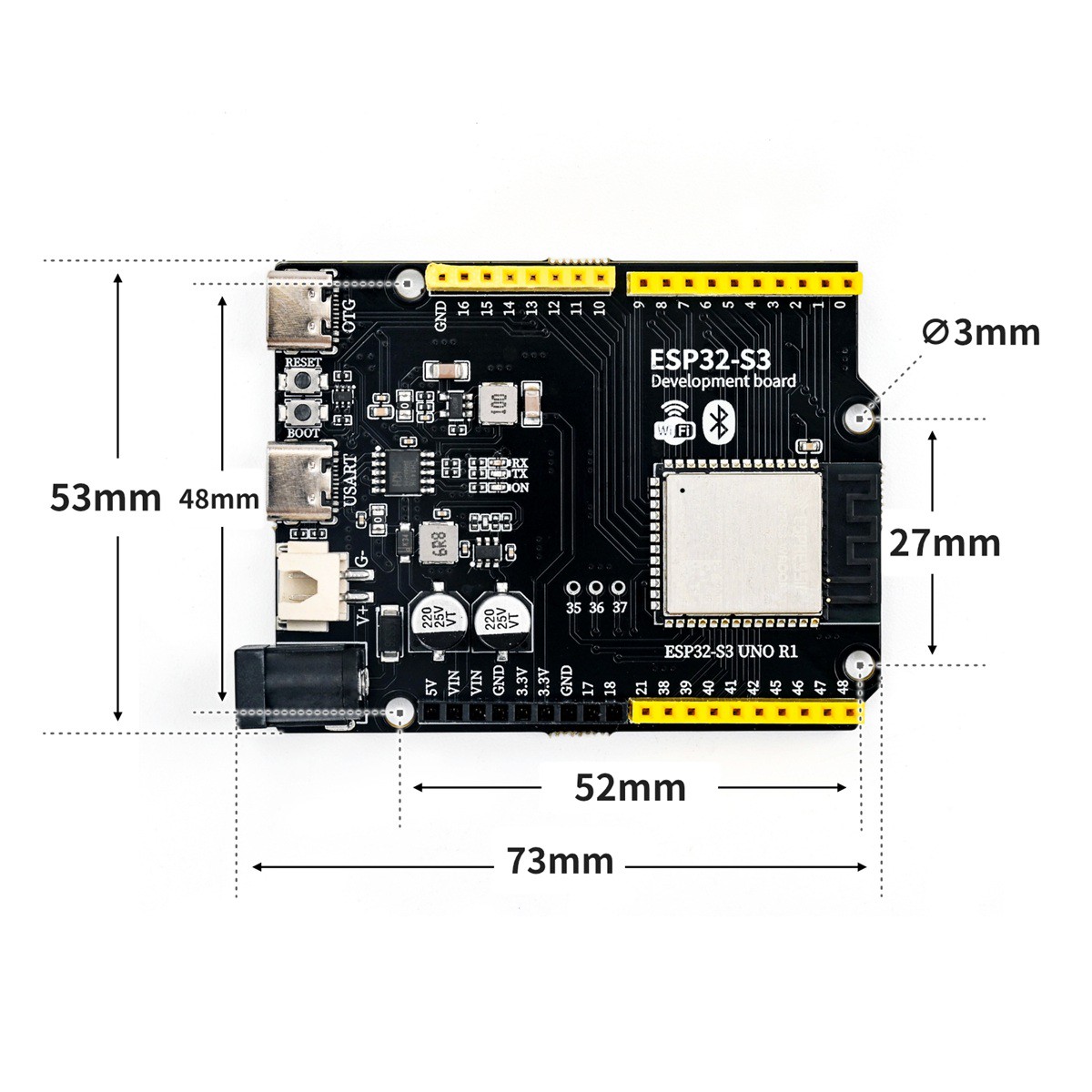

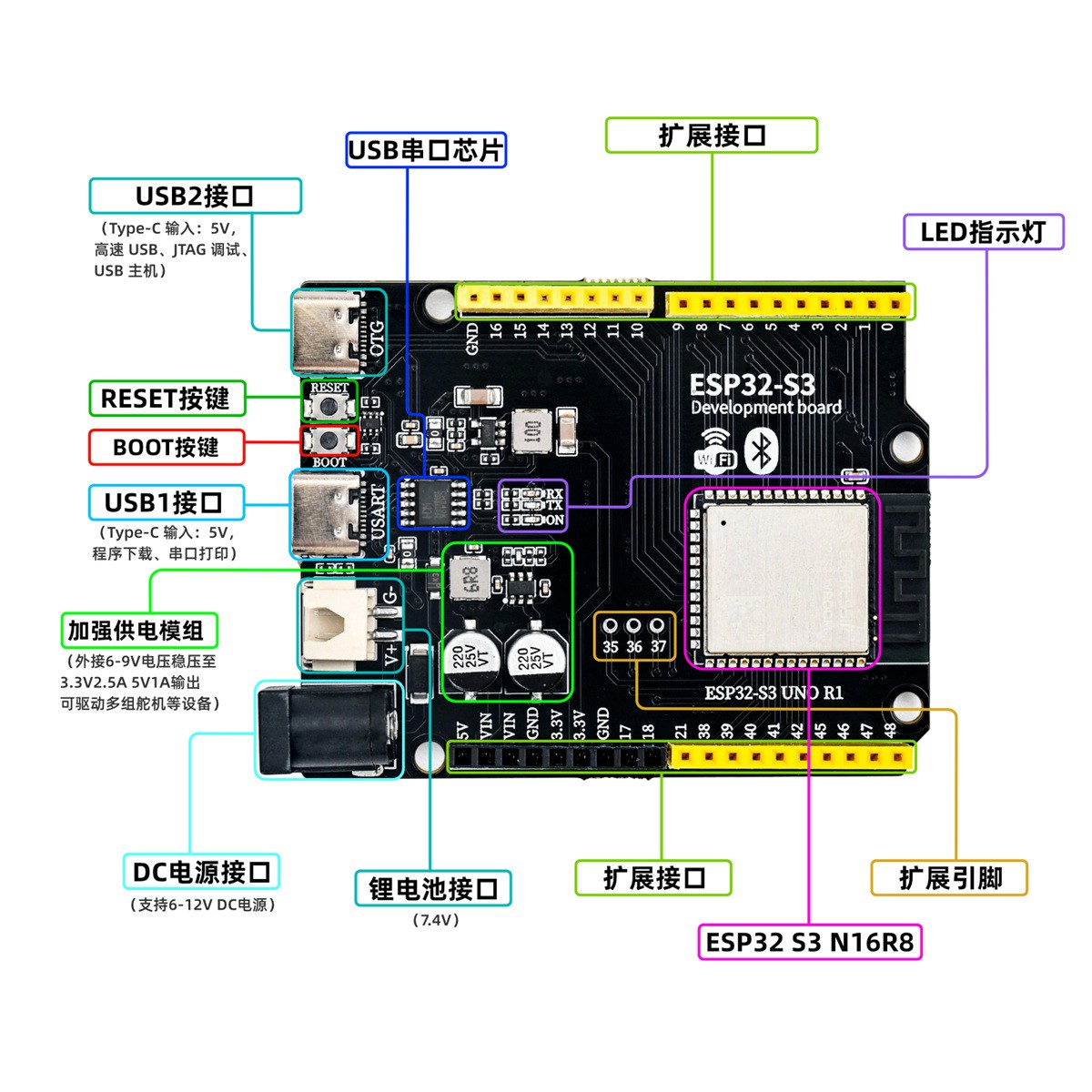

3、特征

1、主控模组：ESP32-S3-WROOM-1-N16R8，双核 LX7，240MHz,16MB Flash，8MB PSRAM，板载 PCB 天线，Wi-Fi 802.11b/g/n + Bluetooth5 LE
2、USB 接口：两路 Type-C；USB2:CH340K USB 转串口，兼具 USB 电源输入、程序下载功能；USB1: 仅 ESP32-S3 USB-OTG (GPIO19/20), 支持 USB设备 / 主机功能，不用于下载供电。
3、USB 转串口：CH340K, 内置时钟无需外部晶振，内置防倒灌二极管，实现程序下载、串口调试输出。
4、供电模式：USB2Type-C5V 供电；VIN 外部直流 6-12V 输入。
5、电源芯片：TPS54302DDCR 同步 Buck 降压输出 5.5V, 输出经过 DSK34 二极管压降后，一路给到 RY3430 输入端，另一路给到扩展排针 5V；RY3430 同步DC-DC 降压输出 3.3V，最大输出 3A,1.2MHz 开关频率，为 ESP32-S3 模组及 3.3V 外设供电。
6、IO 资源：引出 GPIO、ADC、SPI、I2C、UART，兼容 UNO 排针；支持触摸、ADC、RMT 外设。
7、外设：复位按键、BOOT 下载按键；电源 LED、TX/RX 串口 LED；板载 LED 指示灯；兼容 UNOR3 扩展板堆叠。
