HS-F05BP 信号灯

1、介绍

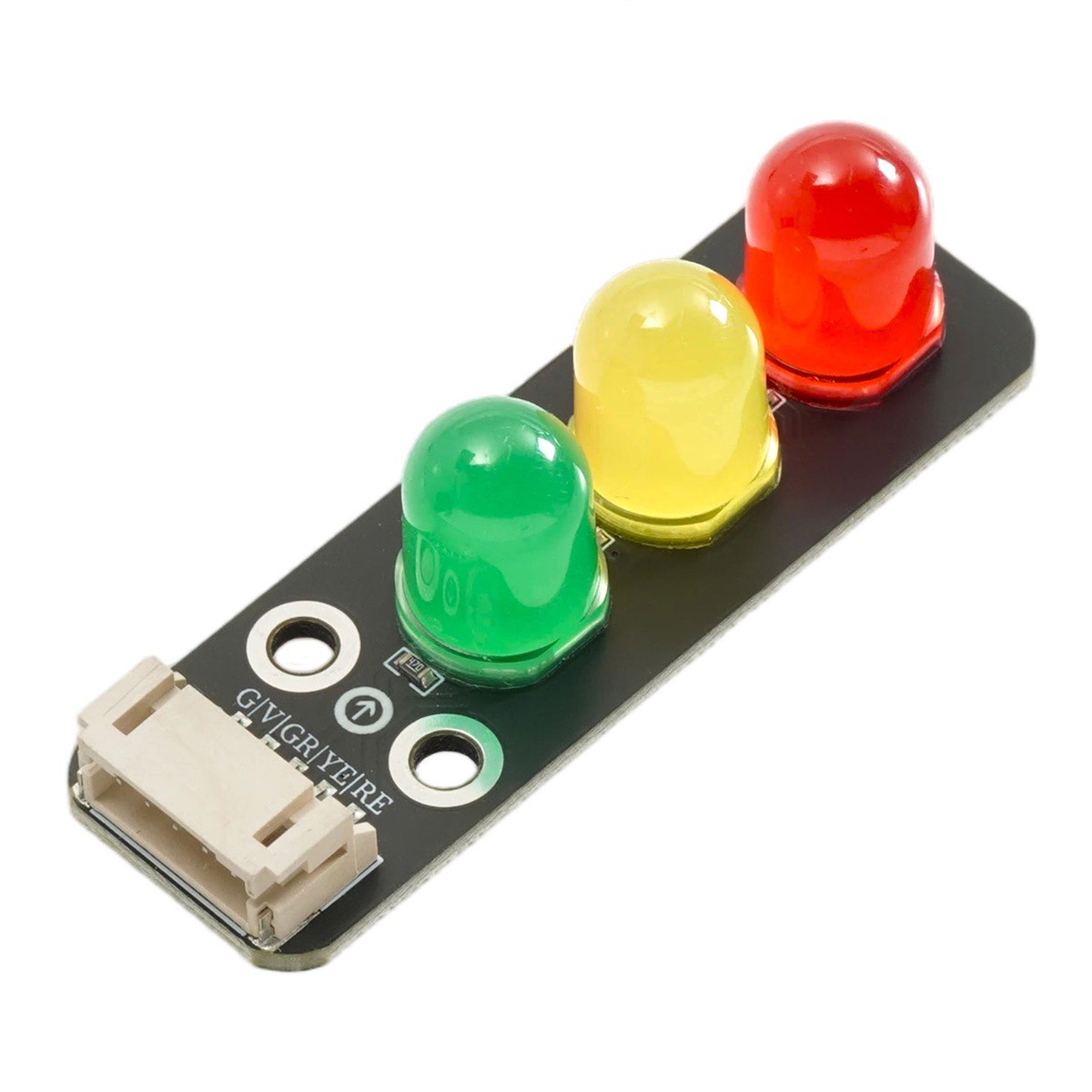

信号灯模块（HS-F05BP）板载红、黄、绿三只发光二极管，外形与城市道路交通信号灯很像，可用于模拟交通灯、设备运行状态指示、流水灯、倒计时指示、人机交互反馈等场景。三只 LED 采用共阴极接法。使用时只需把信号引脚接到主控的数字 IO 口，输出高电平点亮对应颜色的灯，输出低电平熄灭，无需任何外围元件。

2、原理图

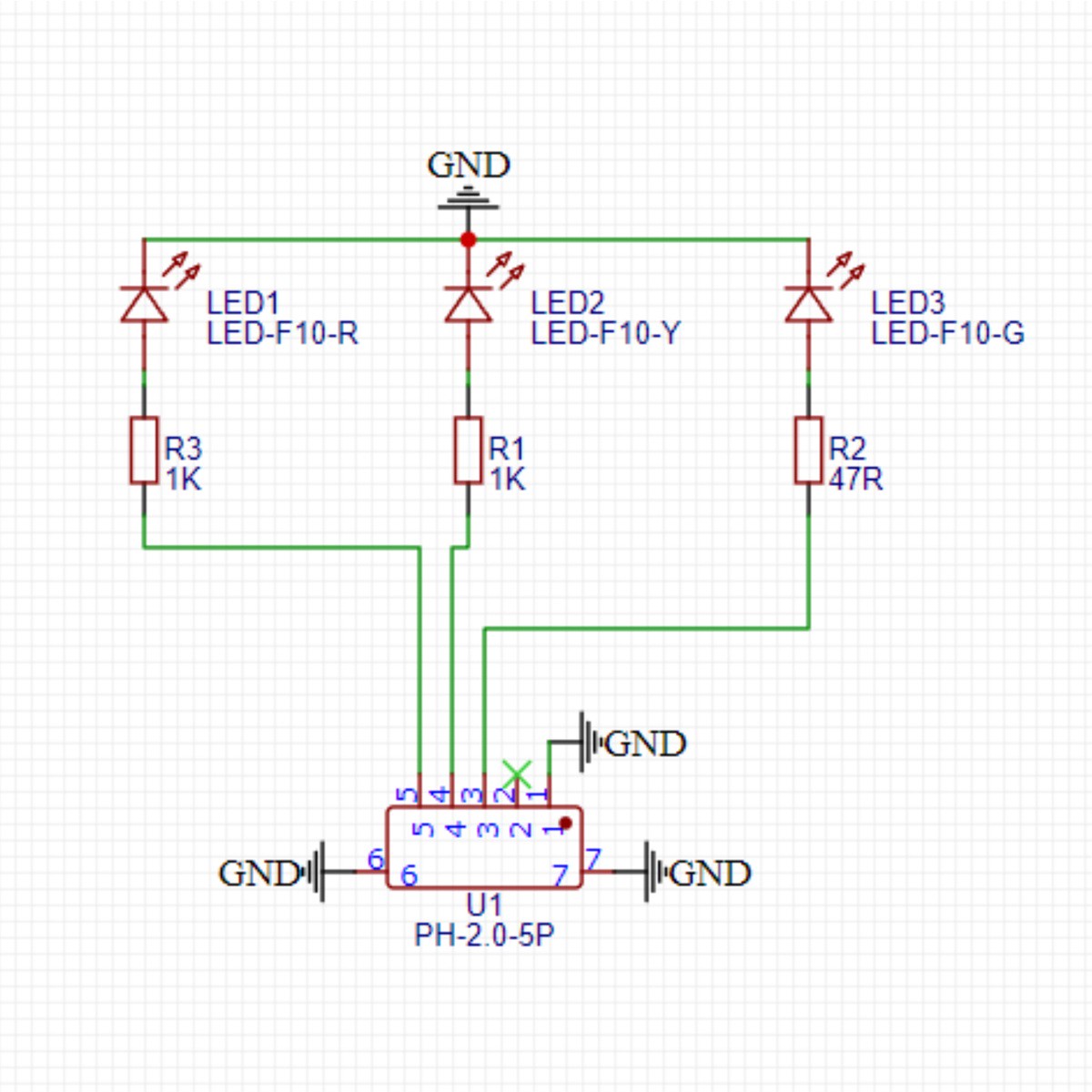

信号灯-HS-F05BP 原理图 点击查看

3、模块参数

引脚名称	描述
GND	电源输入负极公共端（三只 LED 的公共阴极），接主控 GND
VCC	空脚。本模块内部并未使用，接与不接均不影响功能
GR	数字信号引脚控制绿灯
YE	数字信号引脚控制黄灯
RE	数字信号引脚控制红灯

无源设计，不需要 VCC 供电，3.3V / 5V 主控均可直接驱动

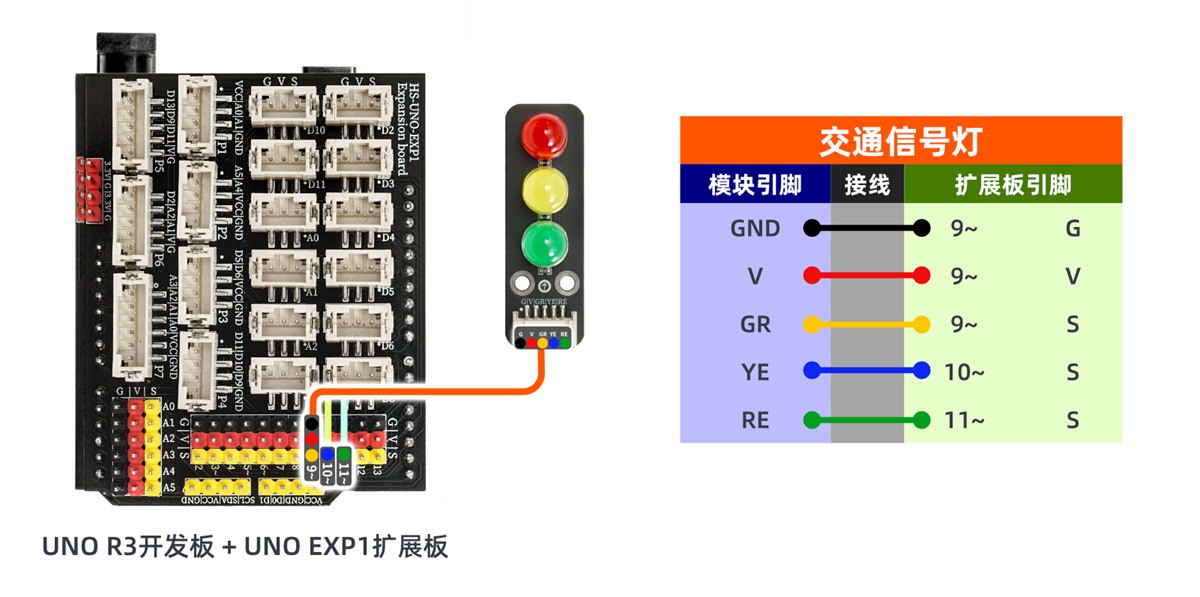

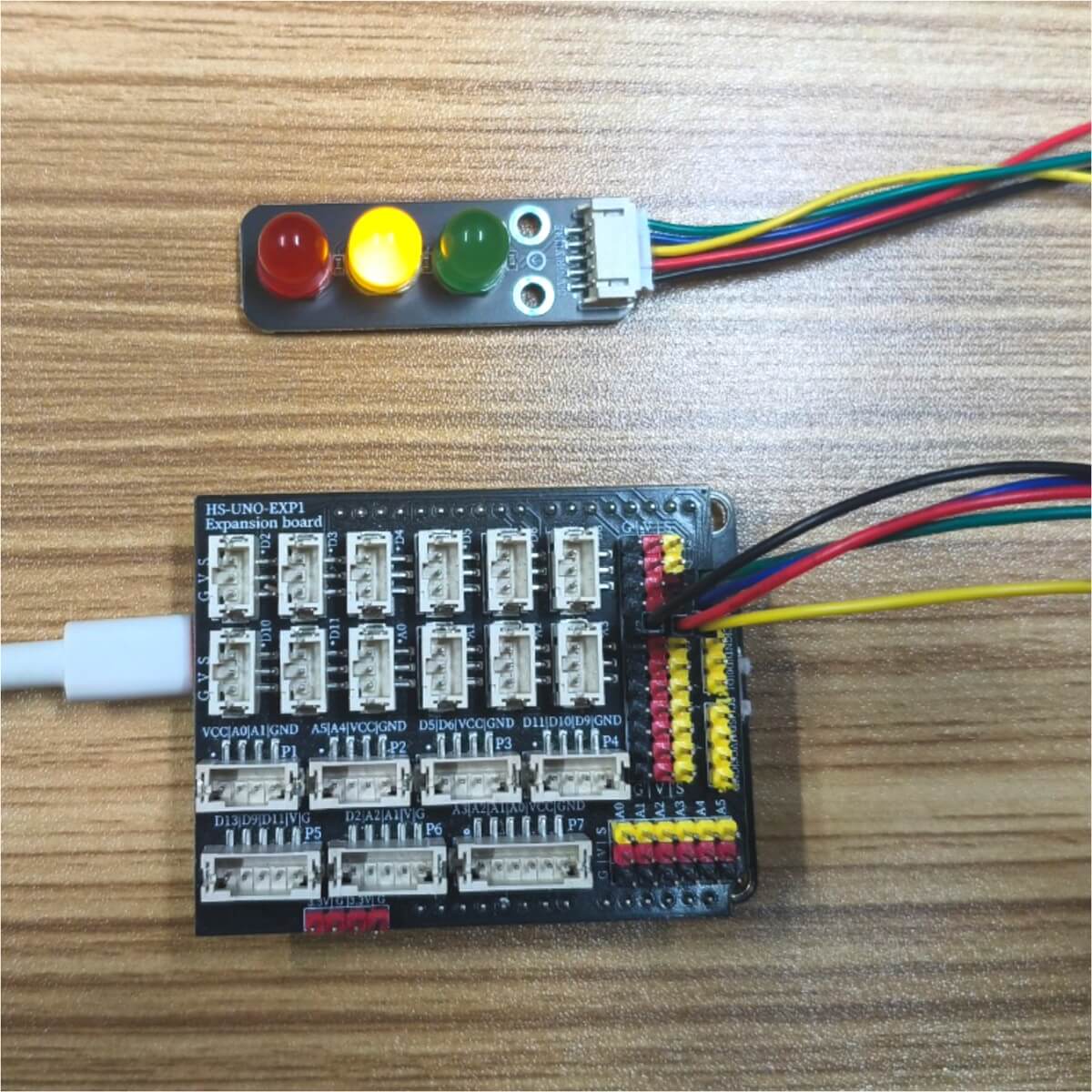

连接方式：PH2.0 5P端子线
安装方式：双螺丝固定
安装孔位：孔径3mm、孔距10mm
共阴极接法，信号脚输出高电平点亮、低电平熄灭，控制逻辑直观

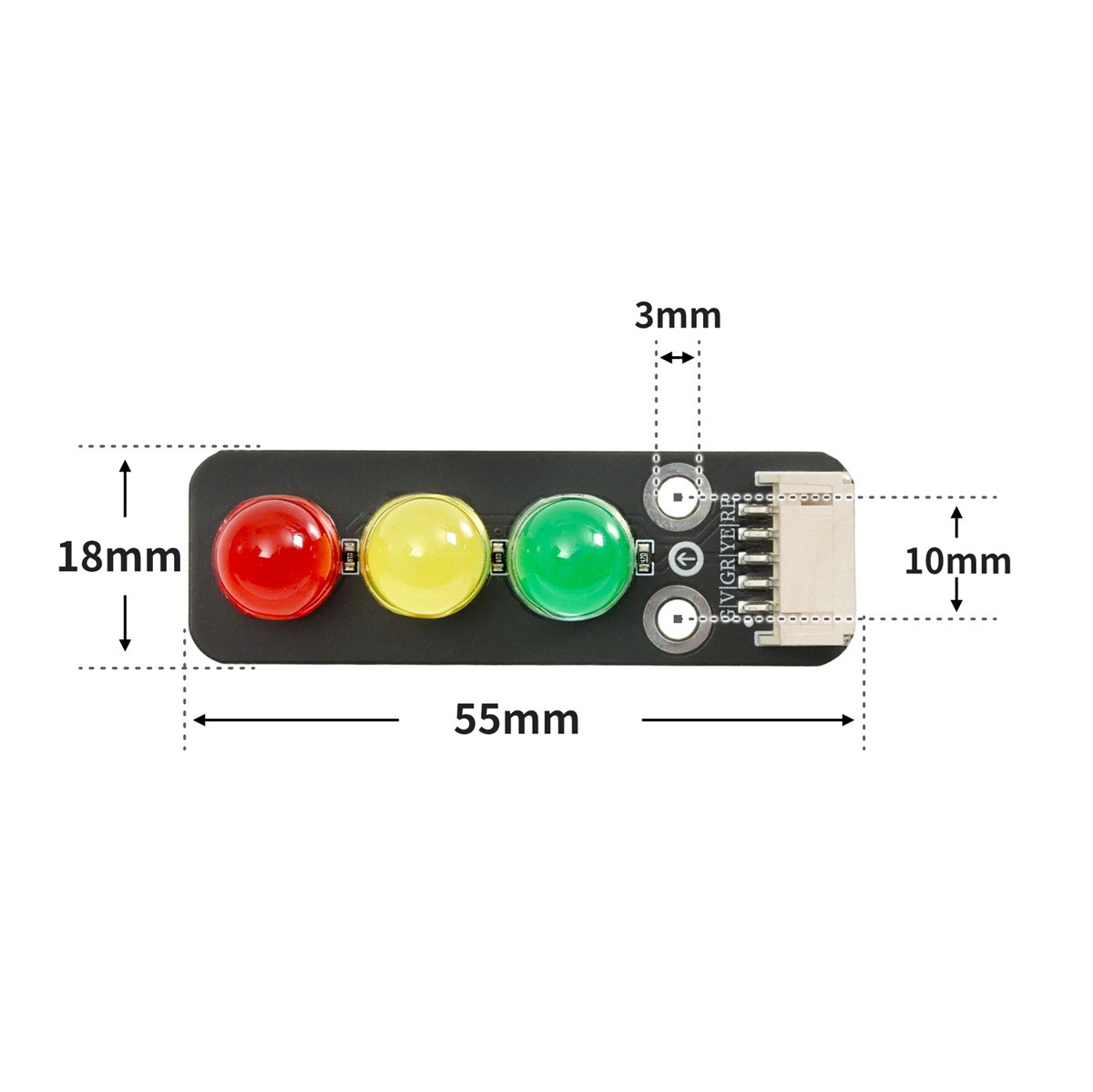

4、电路板尺寸

5、Arduino IDE示例程序

注意：程序上传时如果提示库文件报错，请先导入库文件！
Arduino IDE 库文件下载及导入教程：点击查看

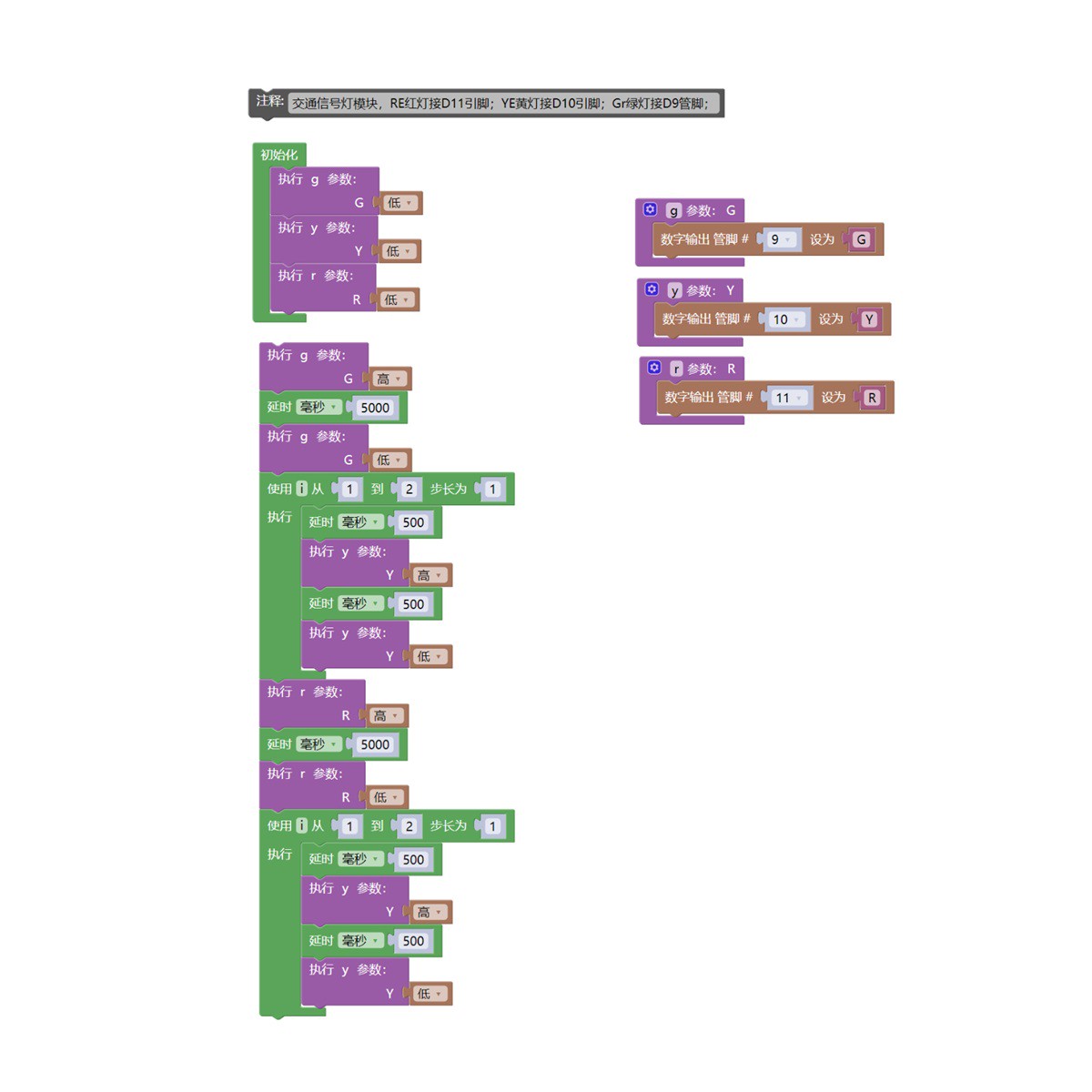

示例程序（UNO开发板）：

void g(boolean G) {
  digitalWrite(9,G);
}

void y(boolean Y) {
  digitalWrite(10,Y);
}

void r(boolean R) {
  digitalWrite(11,R);
}

void setup(){
  g(LOW);
  y(LOW);
  r(LOW);
  pinMode(9, OUTPUT);
  pinMode(10, OUTPUT);
  pinMode(11, OUTPUT);
}

void loop(){
  //交通信号灯模块，RE红灯接D11引脚；YE黄灯接D10引脚；Gr绿灯接D9管脚；

  g(HIGH);
  delay(5000);
  g(LOW);
  for (int i = 1; i <= 2; i = i + (1)) {
    delay(500);
    y(HIGH);
    delay(500);
    y(LOW);
  }
  r(HIGH);
  delay(5000);
  r(LOW);
  for (int i = 1; i <= 2; i = i + (1)) {
    delay(500);
    y(HIGH);
    delay(500);
    y(LOW);
  }

}
