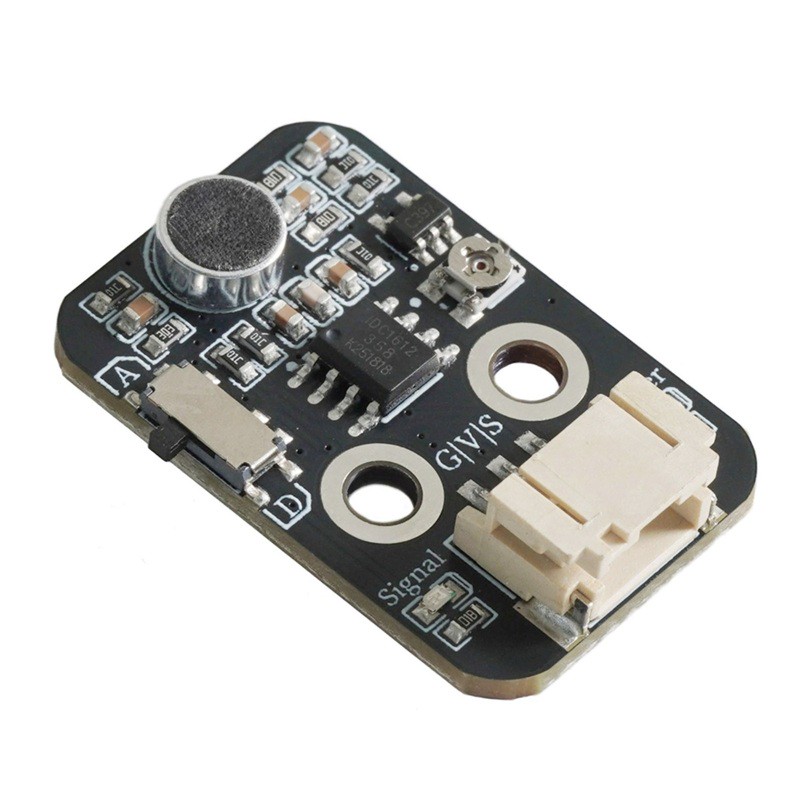

HS-S05AP 声音传感器

1、介绍

声音传感器是声音传感器模块的作用相当于一个话筒(麦克风)。它用来接收声波，显示声音的振动图象，但不能对噪声的强度进行测量。该传感器内置一个对声音敏感的电容式驻极体话筒。声波使话筒内的驻极体薄膜振动，导致电容的变化，而产生与之对应变化的微小电压。这一电压随后被转化成0-5V的电压，经过A/D转换被数据采集器接受，并传送给主控芯片。

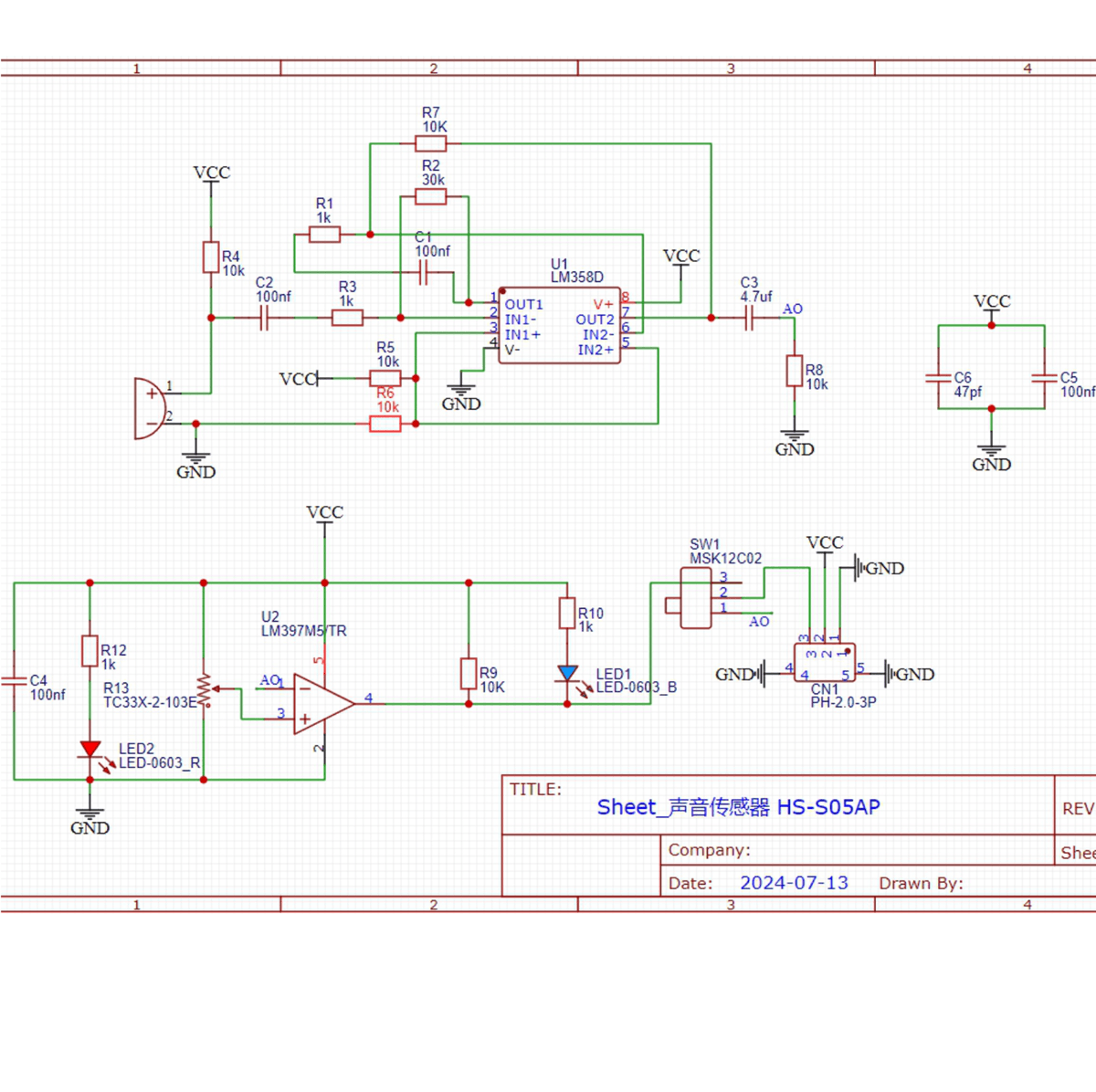

2、原理图

声音传感器-HS-S05AP 原理图 点击查看

3、模块参数

• 供电电压：3.3V / 5V

• 连接方式：PH2.0 3P端子

• 安装方式：双螺丝固定

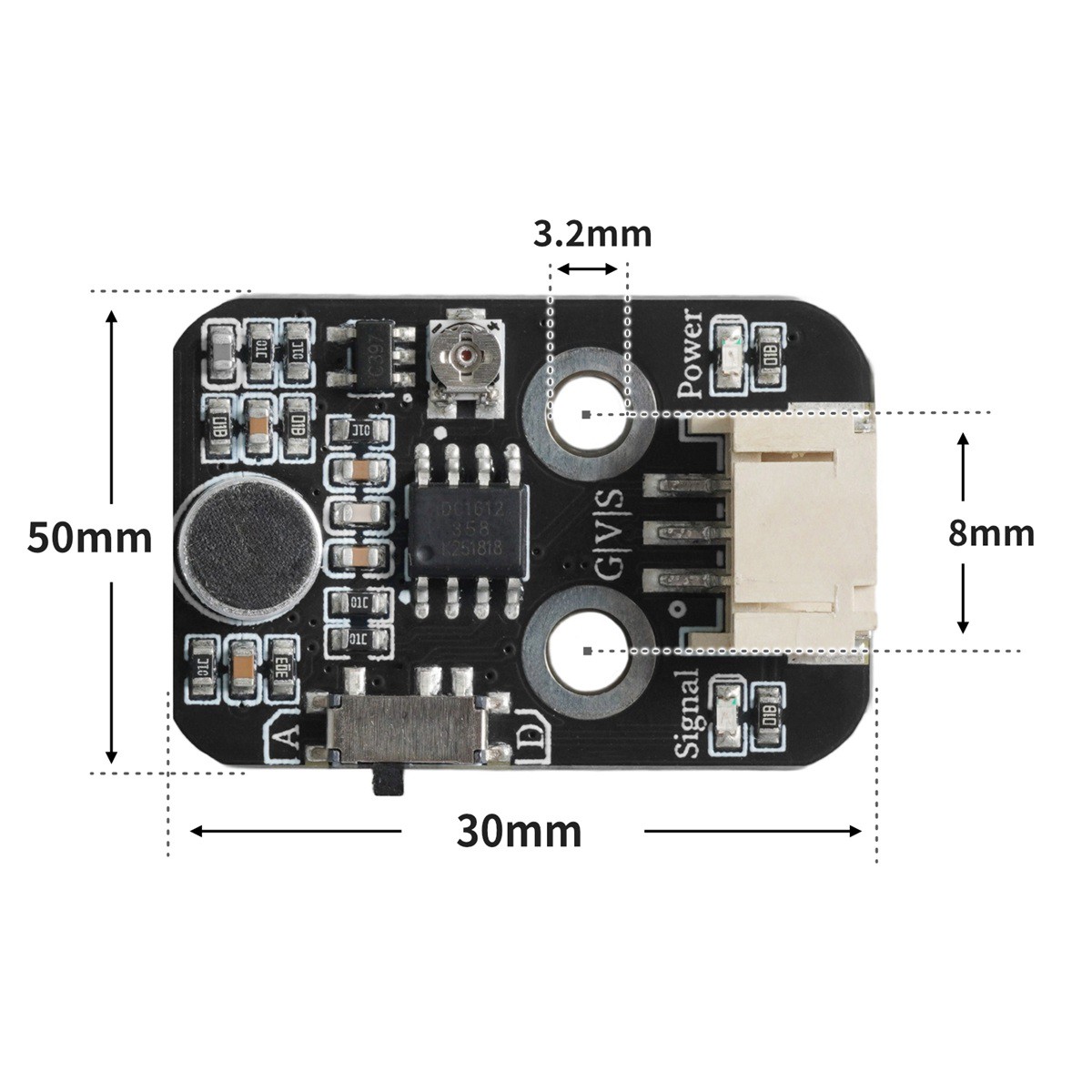

4、电路板尺寸

5、Arduino IDE示例程序

注意：程序上传时如果提示库文件报错，请先导入库文件！
Arduino IDE 库文件下载及导入教程：点击查看

示例程序（UNO开发板）：

volatile int value_A;

void setup(){
  Serial.begin(9600);
  value_A = 0;
  pinMode(6, OUTPUT);
}

void loop(){
  //声音传感器A口接A0口S脚，声音传感器s口不接跳线，led灯模块接D9口。
  value_A = analogRead(A0);
  Serial.print("   声音传感器模拟口值：");
  Serial.println(value_A);
  //保证安静环境下声音传感器模拟口
  if (value_A > 200) {
    digitalWrite(6,HIGH);
    delay(1000);

  } else {
    digitalWrite(6,LOW);

  }

}

6、Mind+示例程序（图形化语言）

示例程序（MicrobitV2开发板）：点击下载
注意：程序上传时如果提示库文件报错，请先导入库文件！
Mind+库文件下载及导入教程：点击查看

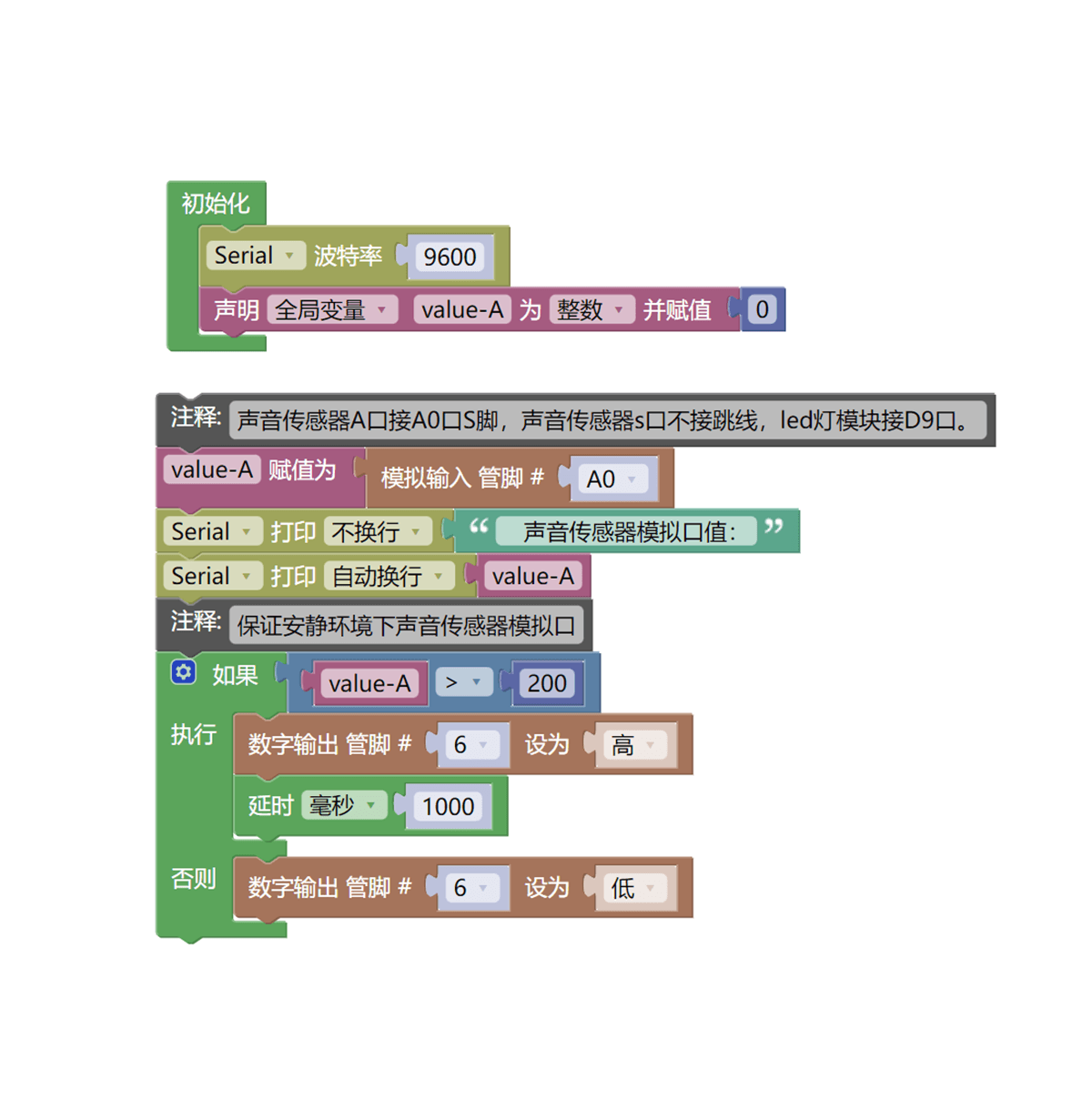

7、米思齐 Mixly 示例程序（图形化语言）

示例程序（UNO开发板）：点击下载
注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE Arduino库文件下载及导入教程：点击查看

8、测试环境搭建

Arduino UNO 测试环境搭建

准备配件：

• HELLO STEM UNO R3 PRO 开发板 *1

• HELLO STEM UNO R3 P 扩展板 *1

• USB type-c 数据线 *1

• LED灯模块（HS-F08L）*1

• 声音传感器模块（HS-S05AP）*1

• PH2.0 3P双头端子线

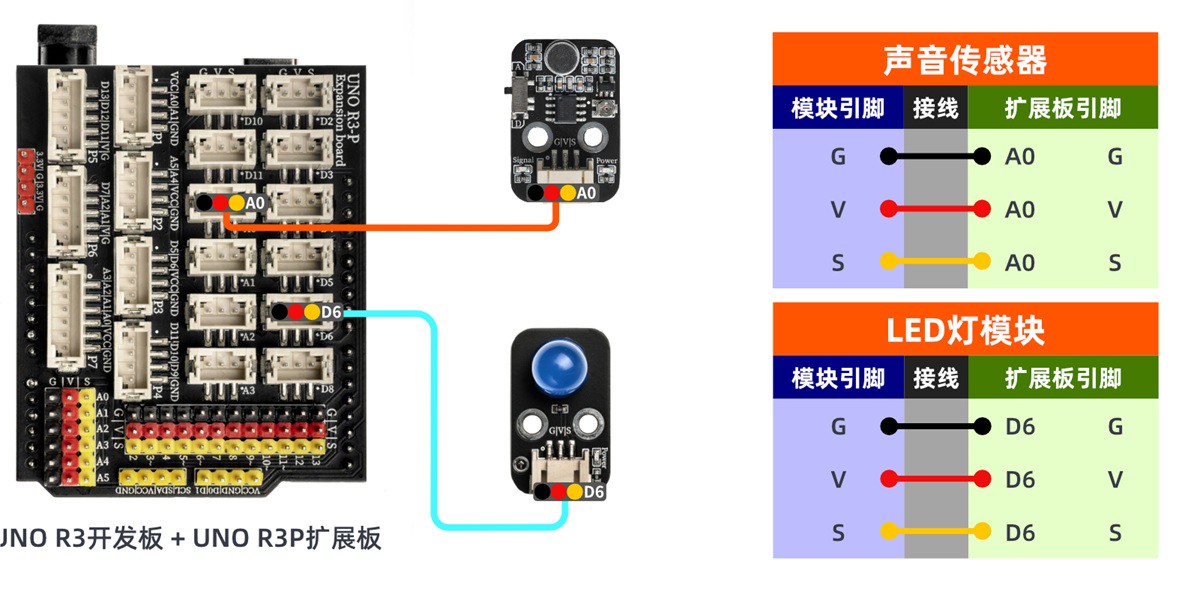

电路接线图：

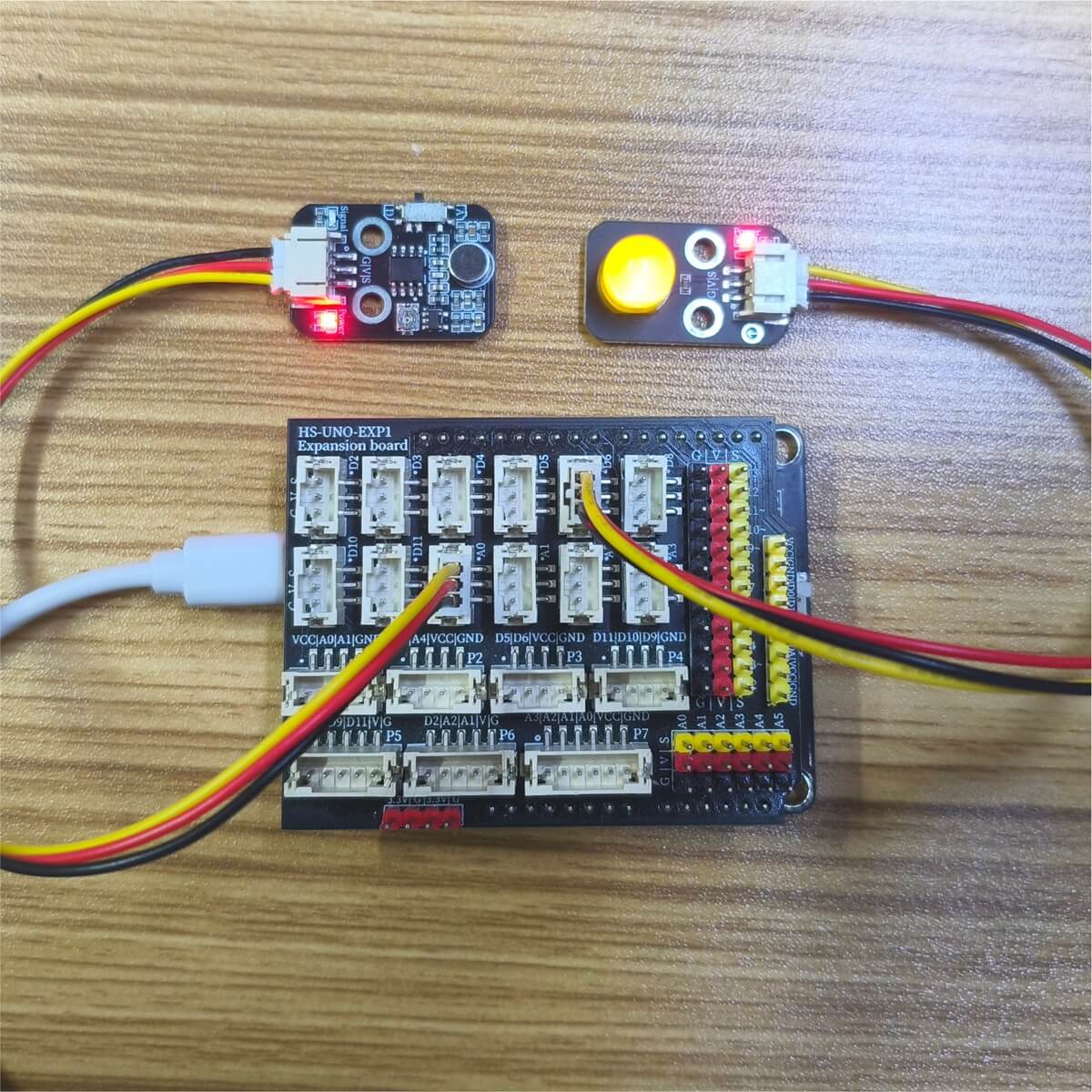

9、测试结果

Arduino UNO 测试结果：

将器件连接好线之后，将上述程序上传到UNO R3 PRO开发板之后，将会发现当声音传感器接收的声音大于200时，LED灯将会亮起一秒然后熄灭。
