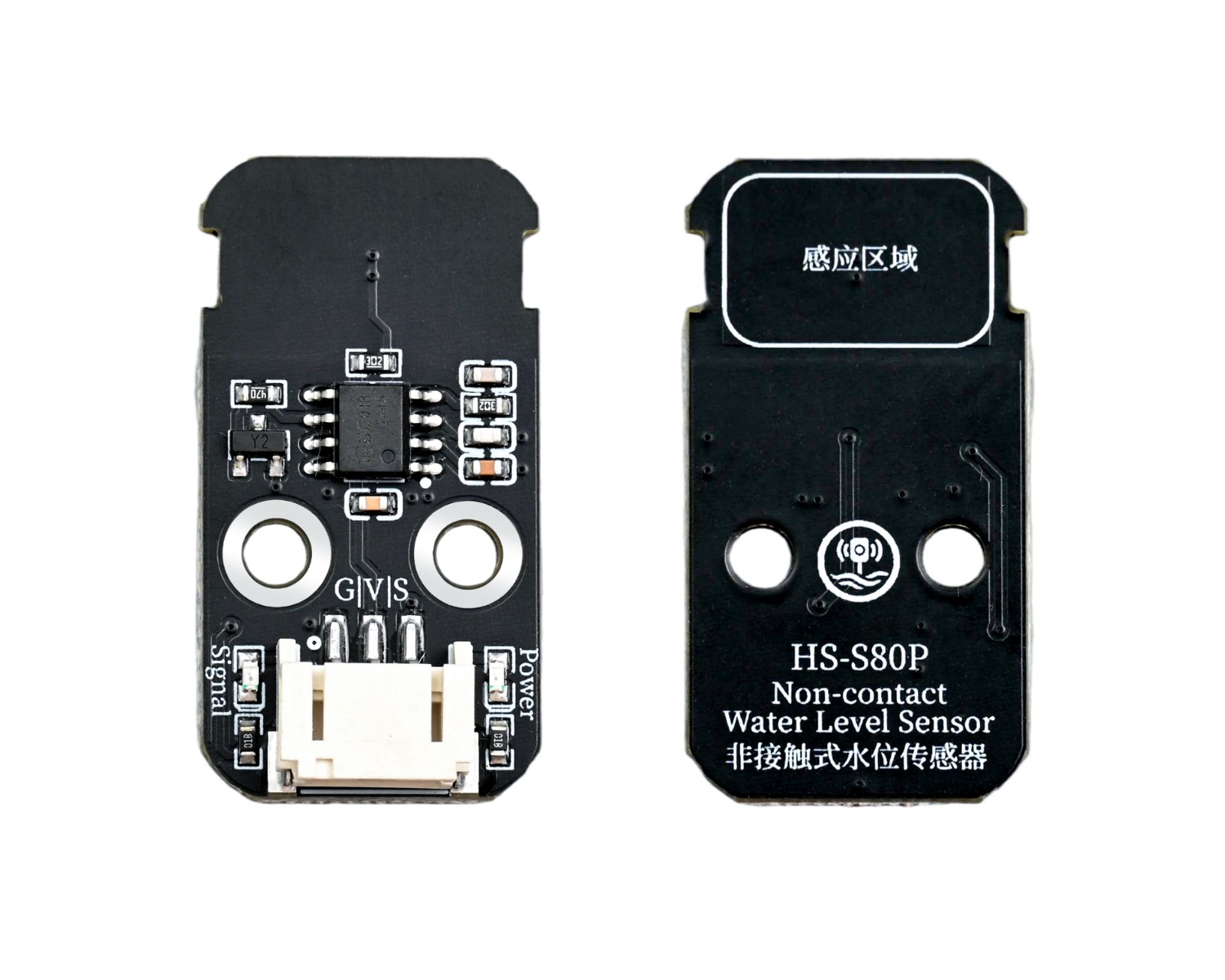

HS-S80-P 非接触式水位传感器

1、介绍

水位传感器专为水深检测而设计，无需与被测水体直接接触，透过玻璃、塑料、陶瓷等非金属容器壁，即可精准检测容器内水位有无、液位高度、水位阈值报警，是该传感器最核心的功能，解决接触式传感器易腐蚀、结垢、堵塞的痛点。如需知道水深，我们直接将传感器感应区域放探测部分容器的外壁中，在模块移动过程中检测到有水的位置时模拟值为0，无时模拟值为1，以此来测出水位。

2、原理图

HS-S80-P 非接触式水位传感器 待更新...

3、模块参数

• 供电电压：3.3V / 5V

• 连接方式：PH2.0 端子线

• 安装方式：双螺丝固定

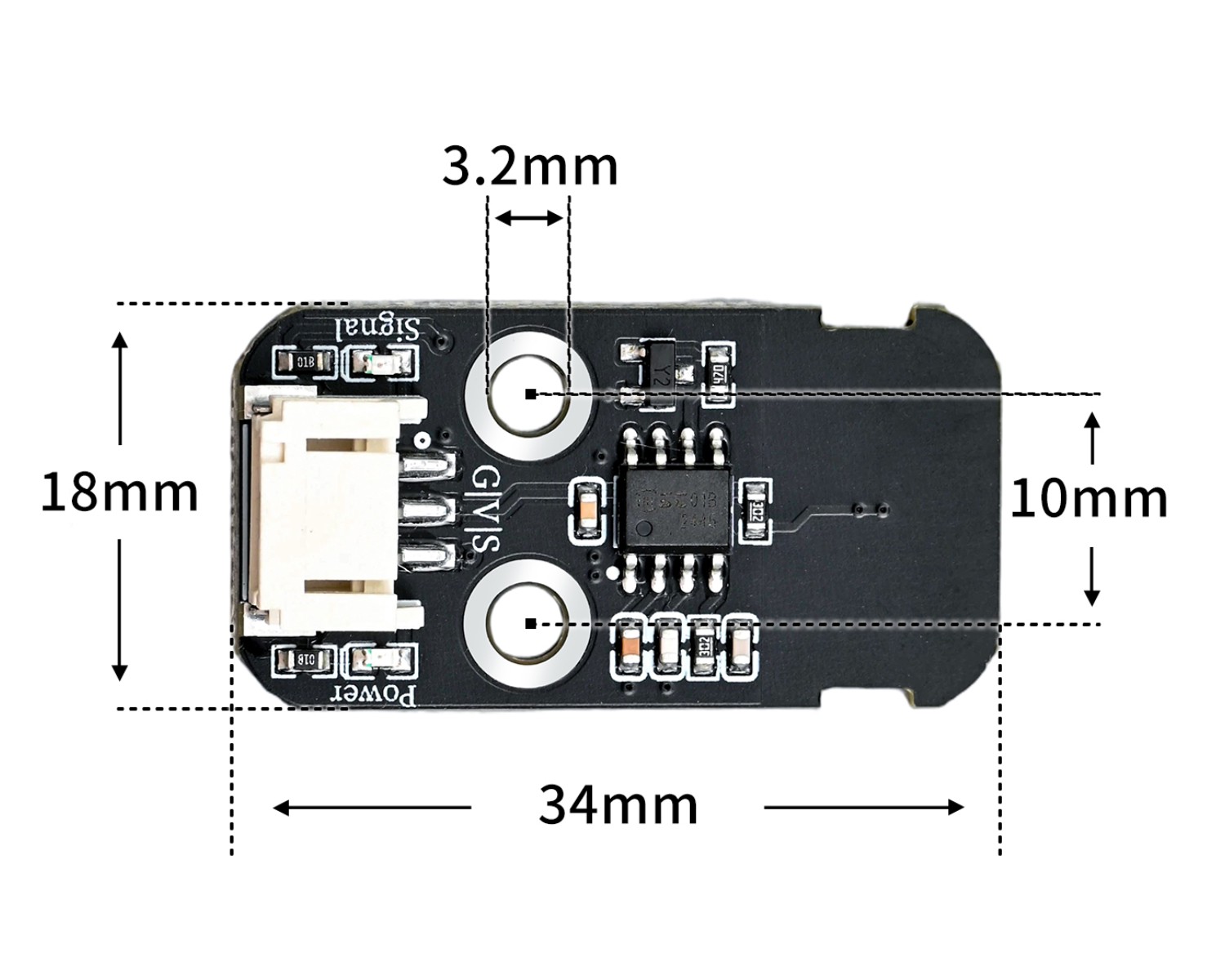

4、电路板尺寸

5、Arduino IDE示例程序

注意：程序上传时如果提示库文件报错，请先导入库文件！
Arduino IDE 库文件下载及导入教程：点击查看

示例程序（UNO开发板）：

ivoid setup(){
  pinMode(2, INPUT);
  Serial.begin(9600);
}

void loop(){
  Serial.println(digitalRead(2));
  delay(500);

}

6、ESP32 Python 示例（适用于Mixly IDE /米思齐）

开发板选择 Python ESP32 【ESP32 Generic(4MB)】切换为代码模式上传

注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE ESP32库文件下载及导入教程：点击查看

示例程序（ESP32-Python）：

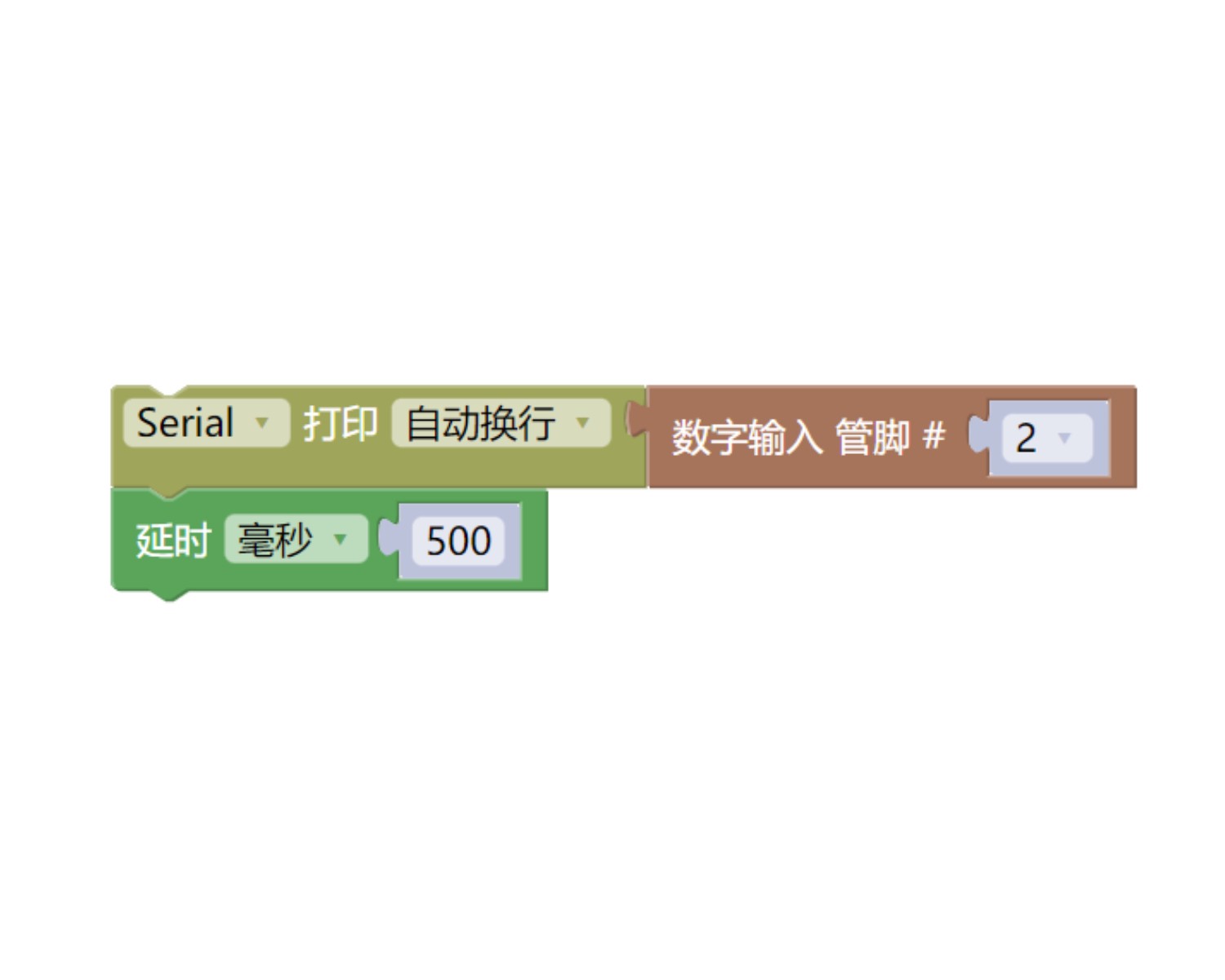

7、米思齐 Mixly 示例程序（图形化语言）

示例程序（UNO开发板）：点击下载
注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE Arduino库文件下载及导入教程：点击查看

示例程序（ESP32开发板）：待更新...
注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE ESP32库文件下载及导入教程：点击查看

8、测试环境搭建

Arduino UNO 测试环境搭建

准备配件：

• HELLO STEM UNO R3 开发板 *1

• HELLO STEM UNO R3 P 扩展板 *1

• USB type-c 数据线 *1

• 非接触式水位传感器（HS-S80-P）*1

• PH2.0 3P双头端子线 *1

电路接线图：

ESP32 测试环境搭建

准备配件：待更新...

电路接线图：待更新...

9、视频教程

Arduino UNO视频教程：点击查看

ESP32 Python视频教程：点击查看

10、测试结果

Arduino UNO测试结果：

器件连接好线之后，将上述程序上传到 UNO R3 PRO 开发板之后，当模块接触到液面时，灯会亮起。

ESP32 Python测试结论：
