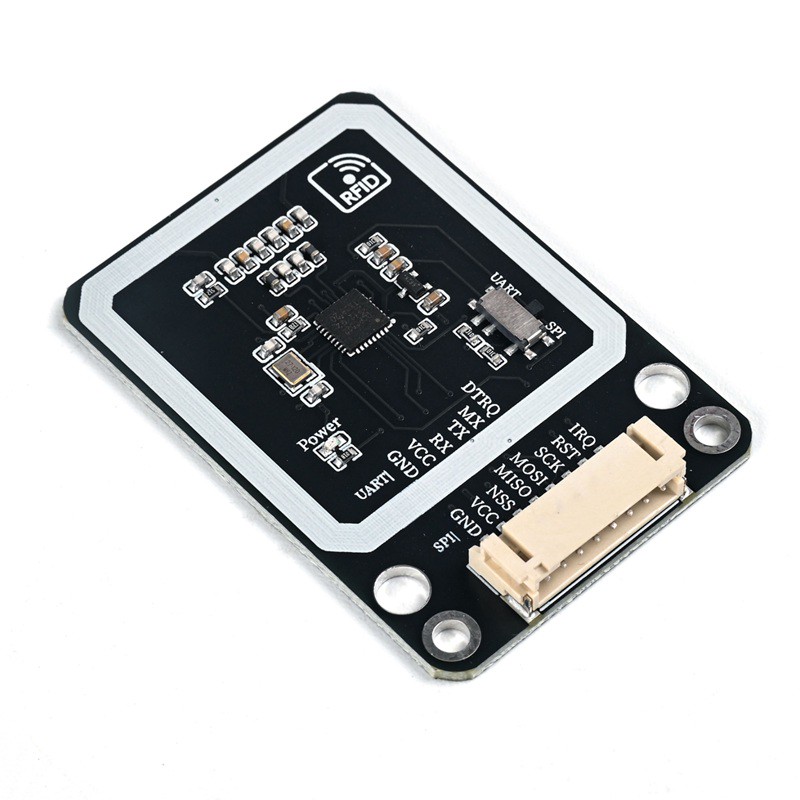

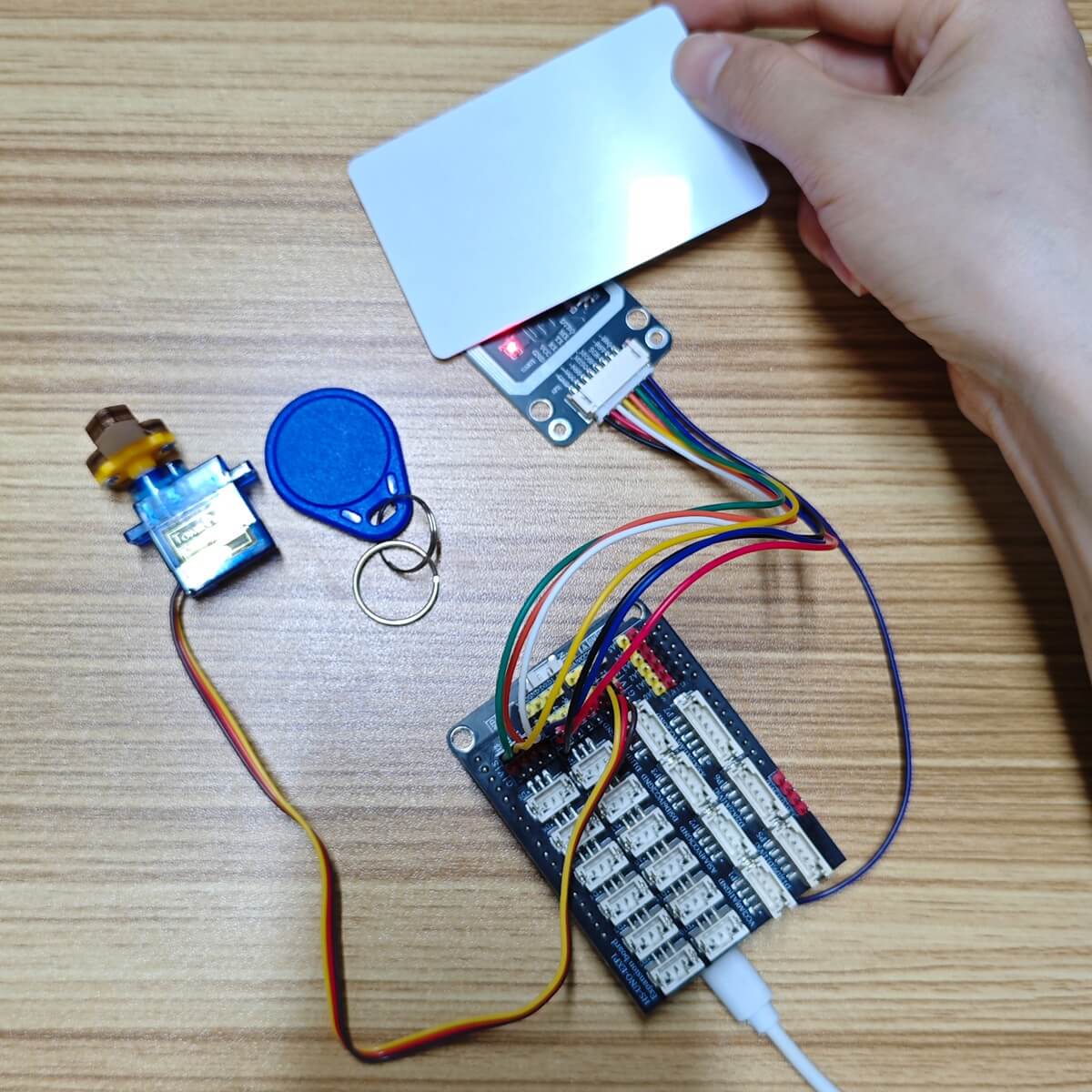

HS-S62B-PL MFRC522射频模块-双模

1、介绍

MFRC522 射频模块以 NXP MFRC522 高集成度非接触式读写芯片为核心，可对符合协议的射频卡完成寻卡、防冲突、选卡、读写与加解密等操作，常用于门禁刷卡、考勤签到、NFC 标签读写、电子钱包、物流标签识别等场景。HS-S62B-PL 为 MFRC522 系列的双模版本。MFRC522 芯片通过 A0、A1 两个模式选择引脚决定通信接口，本模块已在电路板上完成模式配置。因此用户只需拨动 SW1，即可在 SPI 模式与 UART 模式之间切换，无需改焊任何元件。模块板载 3.3V 线性稳压电路，集成了完整的射频天线匹配网络，外部只需提供电源与相应的通信信号即可工作，接口采用 PH2.0 8P 端子，支持积木式安装。

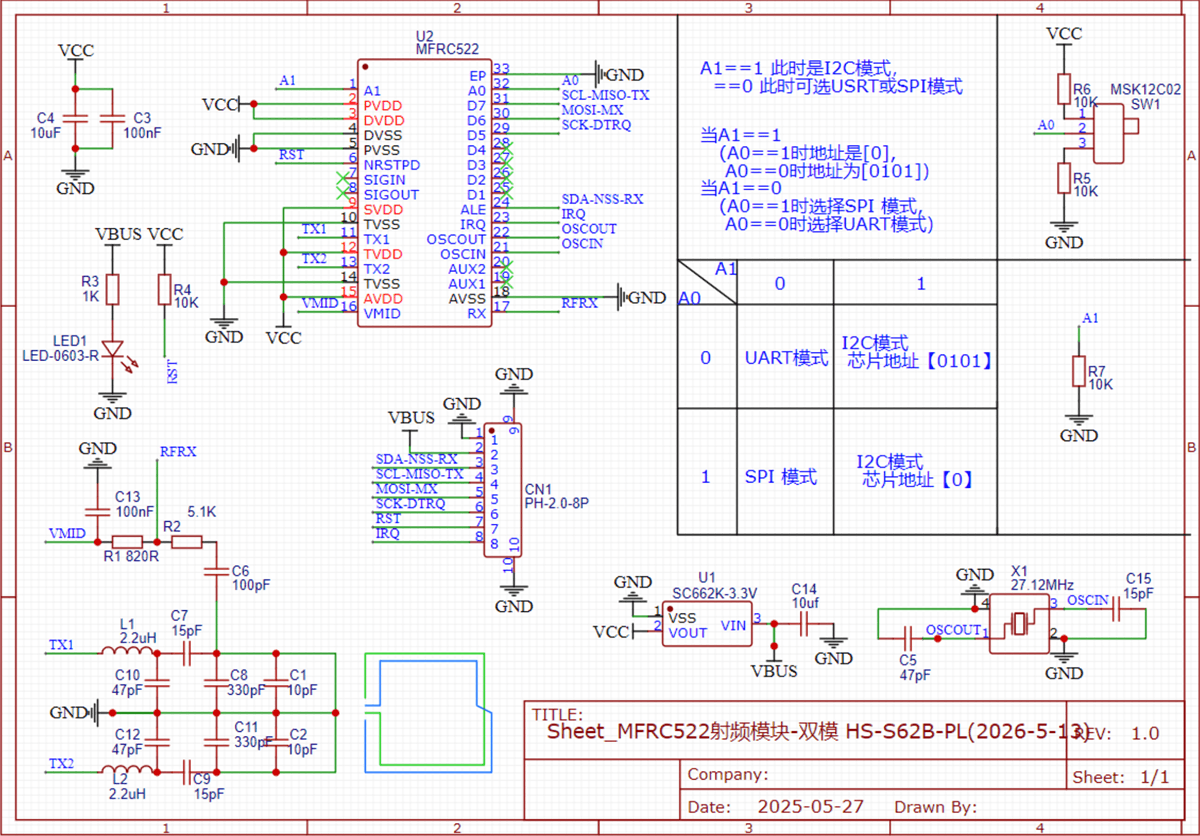

2、原理图

MFRC522射频模块-双模-HS-S62B-PL 原理图 点击查看

3、模块参数

引脚名称	描述
G	GND（电源输入负极）
V	VCC（电源输入正极）
NSS/RX	SPI-NSS（片选，低电平有效）／UART-RX（模块接收端）
MISO/TX	SPI-MISO（模块数据输出）／UART-TX（模块发送端）
MOSI	SPI-MOSI（主机输出、模块输入）
SCK	SPI-SCK（SPI 时钟）
RST	复位引脚（低电平复位；板载 R4 10KΩ 上拉至 3.3V）
IRQ	中断输出引脚

供电电压： DC 3.3V～5V（VBUS 输入，板载 LDO 稳压至 3.3V，推荐使用 5V）
连接方式：PH2.0 8P端子线
安装方式：积木固定

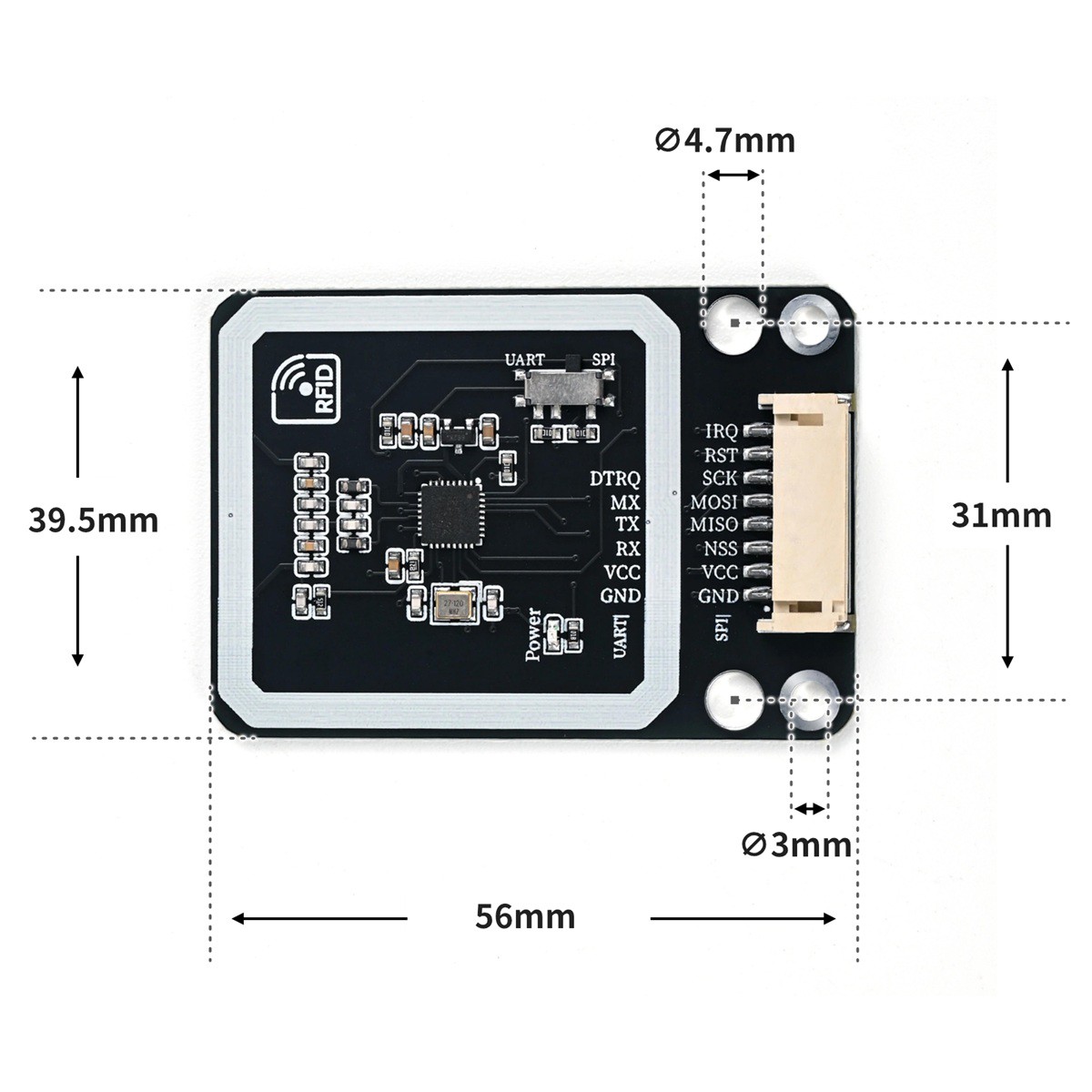

4、电路板尺寸

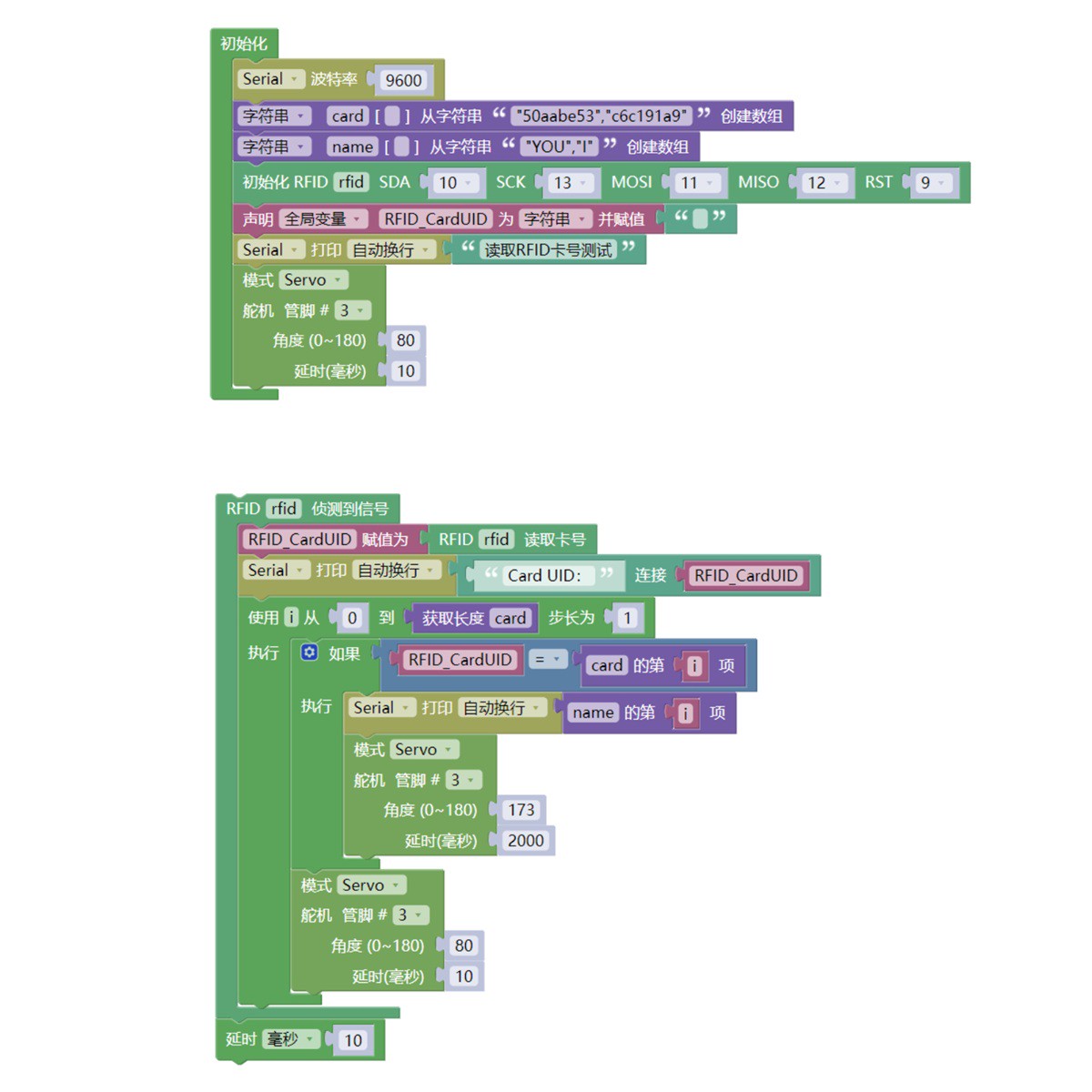

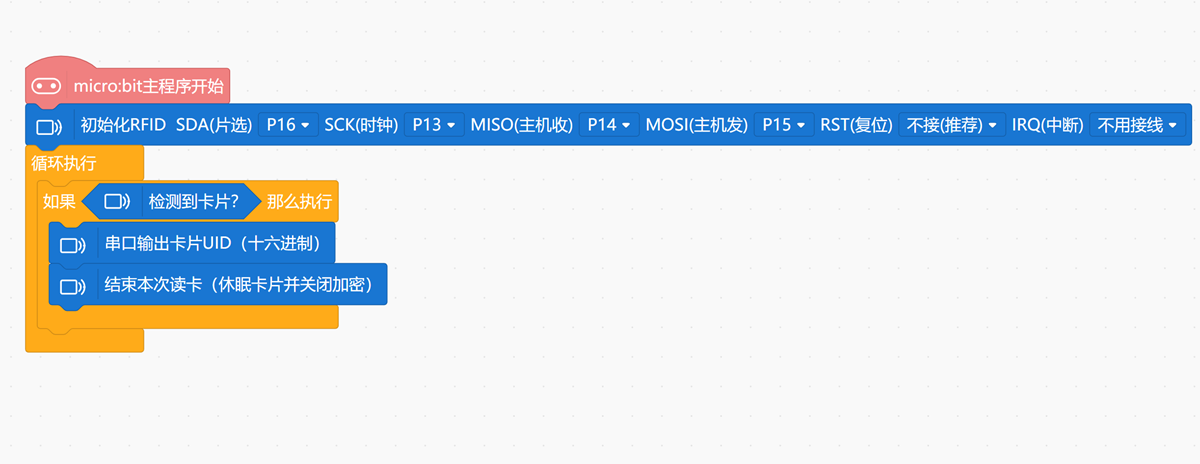

5、Arduino IDE示例程序

注意：程序上传时如果提示库文件报错，请先导入库文件！
Arduino IDE 库文件下载及导入教程：点击查看

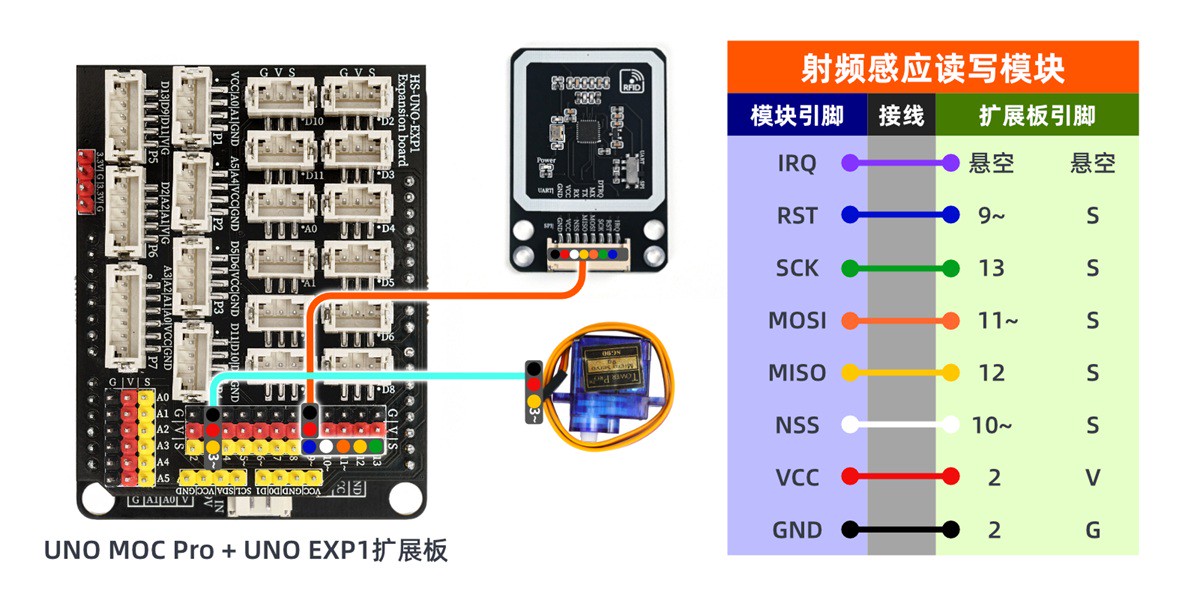

示例程序（UNO开发板）：


#include <SPI.h>
#include <MFRC522.h>
#include <Servo.h>

String card[]={"33cb0327","8ff9f659"};

String name[]={"YOU","I"};

MFRC522 rfid(10, 9);
String RFID_CardUID;
Servo servo_3;

String MFRC522_ReadCardUID(MFRC522 *_name){
  String _CardUID = "";
  for (byte _i = 0; _i < _name->uid.size; _i++){
    if(_name->uid.uidByte[_i] < 0x10)
      _CardUID += "0";
    _CardUID += String(_name->uid.uidByte[_i], HEX);
  }
  return _CardUID;
}

boolean MFRC522_IsNewCard(MFRC522 *_name){
  if(!_name->PICC_IsNewCardPresent())
    return false;
  if(!_name->PICC_ReadCardSerial())
    return false;
  return true;
}

void setup(){
  Serial.begin(9600);
  SPI.begin();
  rfid.PCD_Init();
  RFID_CardUID = "";
  servo_3.attach(3);
  Serial.println("读取RFID卡号测试");
  servo_3.write(80);
  delay(10);
}

void loop(){
  if(MFRC522_IsNewCard(&rfid)){
    RFID_CardUID = MFRC522_ReadCardUID(&rfid);
    Serial.println(String("Card UID：") + String(RFID_CardUID));
    for (int i = (0); i <= (sizeof(card)/sizeof(card[0])); i = i + (1)) {
      if (RFID_CardUID == card[i]) {
        Serial.println(name[i]);
        servo_3.write(173);
        delay(2000);

      }
      servo_3.write(80);
      delay(10);
    }
    rfid.PICC_HaltA();
    rfid.PCD_StopCrypto1();
  }
  delay(10);

}
