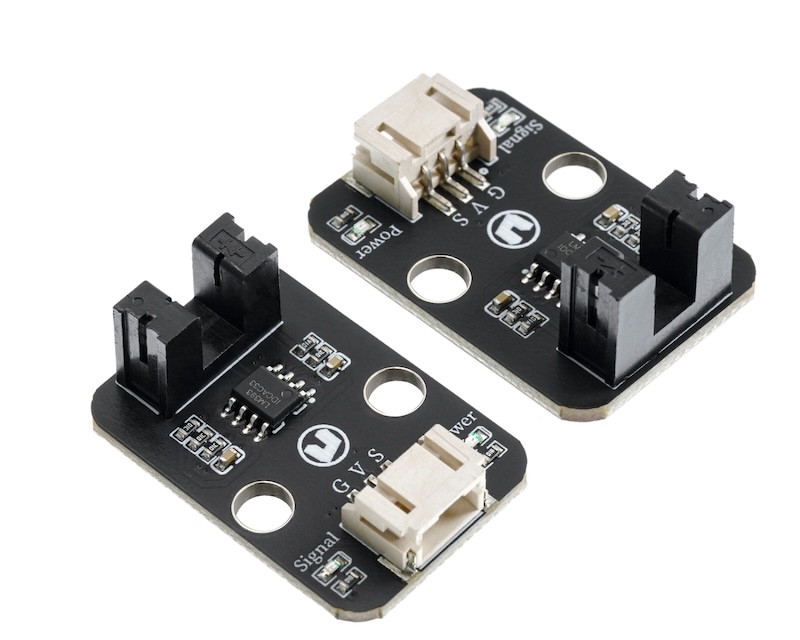

1、介绍
槽型光电传感器是对射式光电开关的一种，又被叫做U型光电开关，是一款红外线感应光电产品，由红外线发射管和红外线接收管组合而成。只要非透明物体通过槽型即可触发输出TTL低电平。采用施密特触发器去抖动脉冲，非常稳定，可用于物体检测和计数，边缘检测，位置检测等等应用!
2、原理图
3、模块参数
引脚名称 | 描述 |
|---|---|
G | GND（电源输入负极） |
V | VCC（电源输入正极） |
S | 数字信号引脚 |
供电电压：3.3V / 5V
连接方式：PH2.0 3P端子
安装方式：螺丝固定/乐高搭建

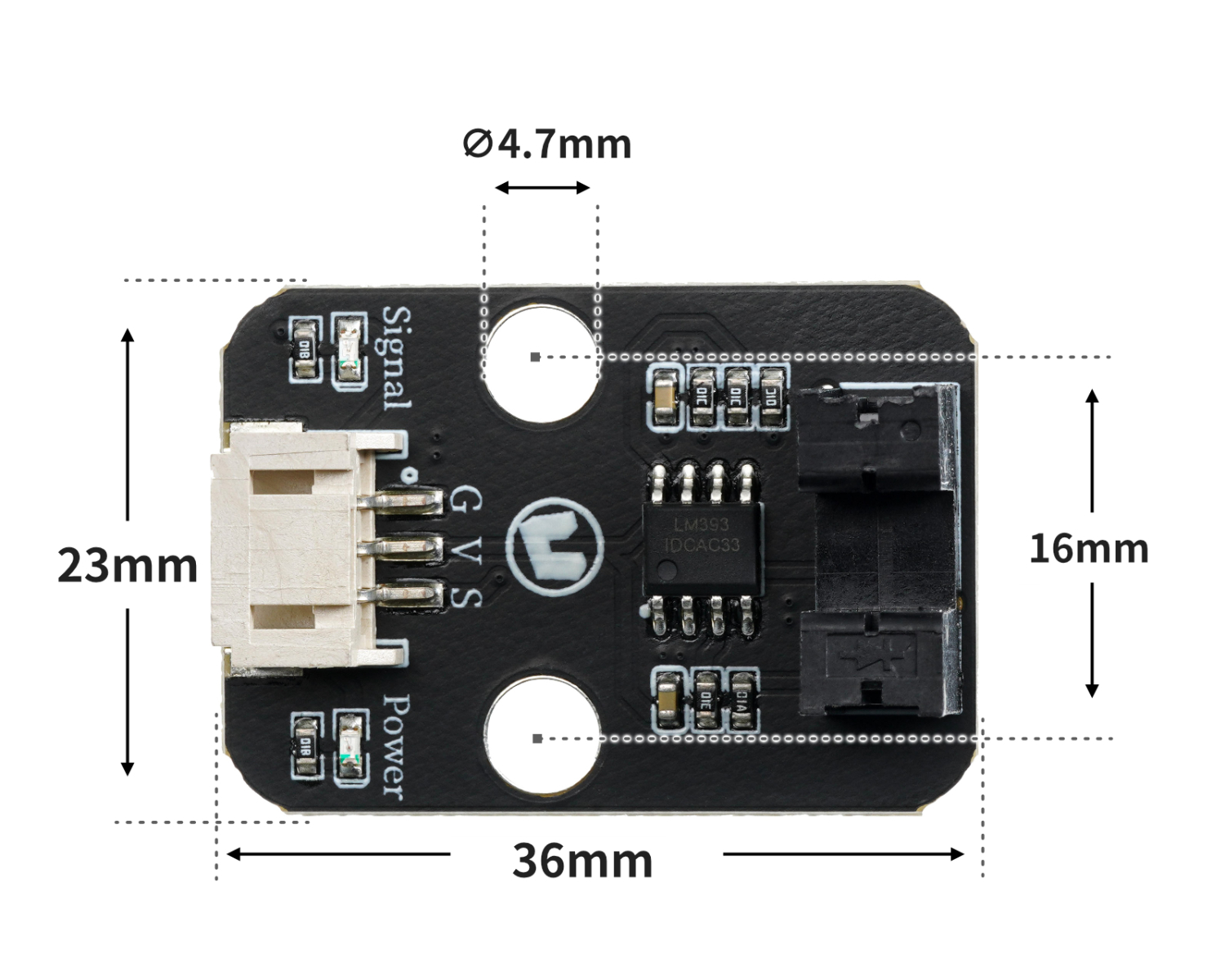

4、电路板尺寸
5、Arduino IDE示例程序
注意：程序上传时如果提示库文件报错，请先导入库文件！
Arduino IDE 库文件下载及导入教程：点击查看
示例程序（UNO开发板）：
void setup(){
Serial.begin(9600);
pinMode(3, INPUT);
pinMode(10, OUTPUT);
}
void loop(){
if (digitalRead(3) == 0) {
Serial.println("有物体经过，点亮led");
digitalWrite(10,HIGH);
} else if (digitalRead(3) == 1) {
Serial.println("未检测到物体，熄灭led");
digitalWrite(10,LOW);
}
}6、ESP32 Python 示例（适用于Mixly IDE /米思齐）
开发板选择 Python ESP32 【ESP32 Generic(4MB)】切换为代码模式上传
注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE ESP32库文件下载及导入教程：点击查看
示例程序（ESP32-Python）：

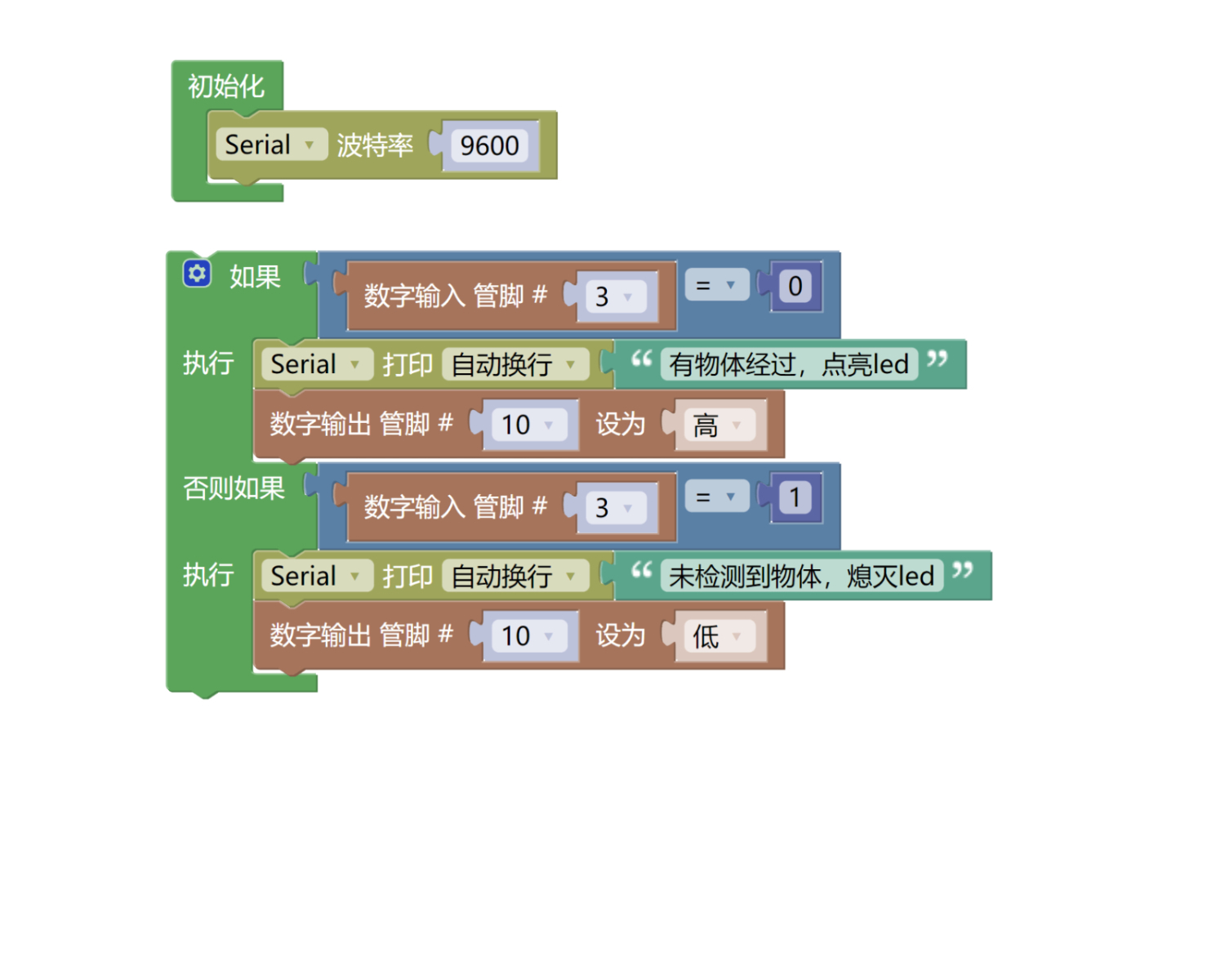

待更新...7、米思齐 Mixly 示例程序（图形化语言）
示例程序（UNO开发板）：点击下载
注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE Arduino库文件下载及导入教程：点击查看
示例程序（ESP32开发板）：点击下载
注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE ESP32库文件下载及导入教程：点击查看
图片待更新...
8、测试环境搭建
Arduino UNO 测试环境搭建
准备配件：
HELLO STEM UNO R3 开发板 *1
HELLO STEM UNO R3 P 扩展板 *1
USB type-c 数据线 *1
槽型光电传感器模块（HS-S59-L）*1
LED灯模块（HS-F08-L）*1
PH2.0 3P双头端子线 *2

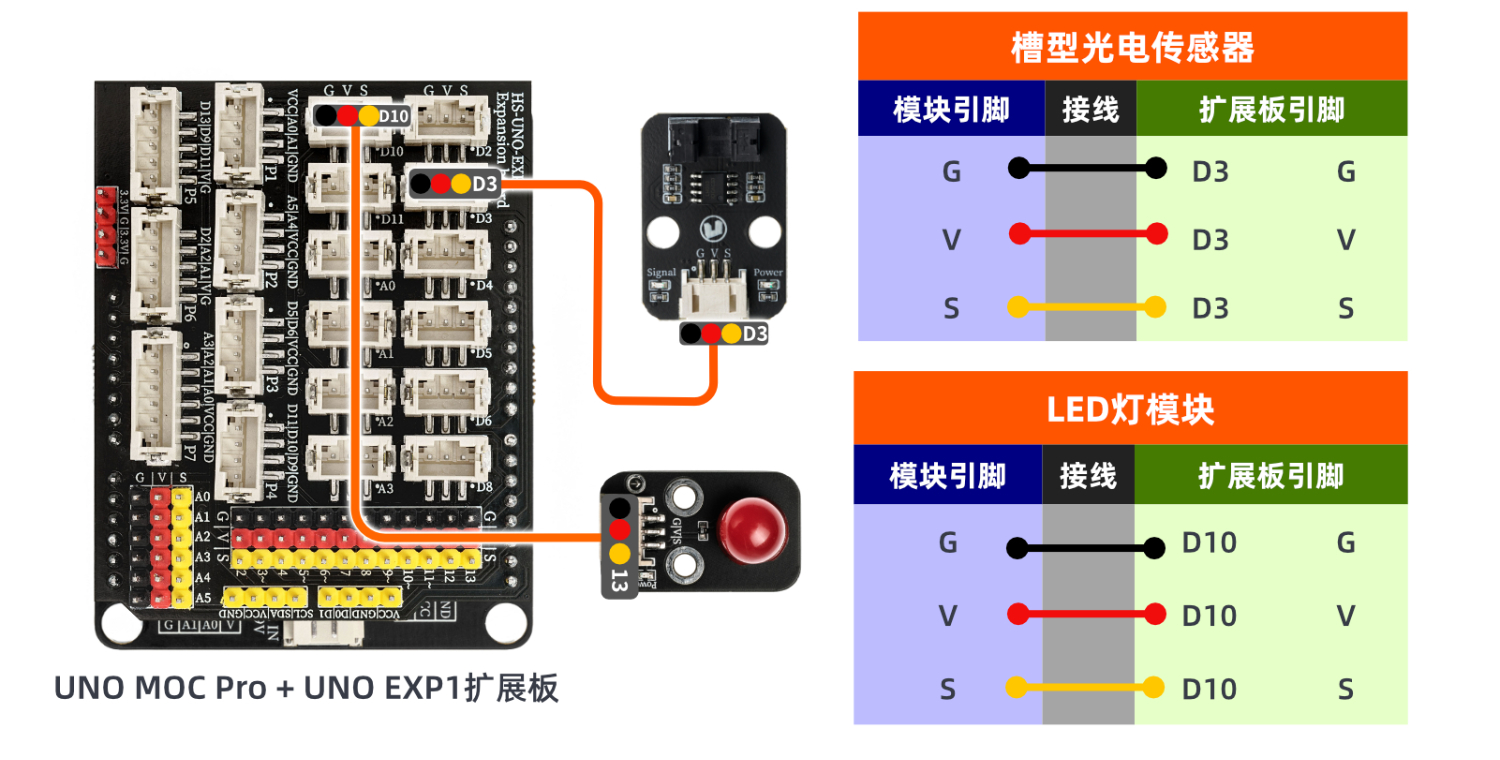

电路接线图：
ESP32 测试环境搭建
准备配件：待更新...
电路接线图：待更新...
9、视频教程
Arduino UNO视频教程：点击查看
ESP32 Python视频教程：点击查看
10、测试结果
Arduino UNO 测试结论：
器件连接好线之后，将上述程序烧录到UNO-R3PRO开发板之后，接通电源。打开串口监视器，当槽型光电传感器检测到物体经过，点亮led，未检测到物体，熄灭led。
ESP32 Python测试结论：
待更新...
