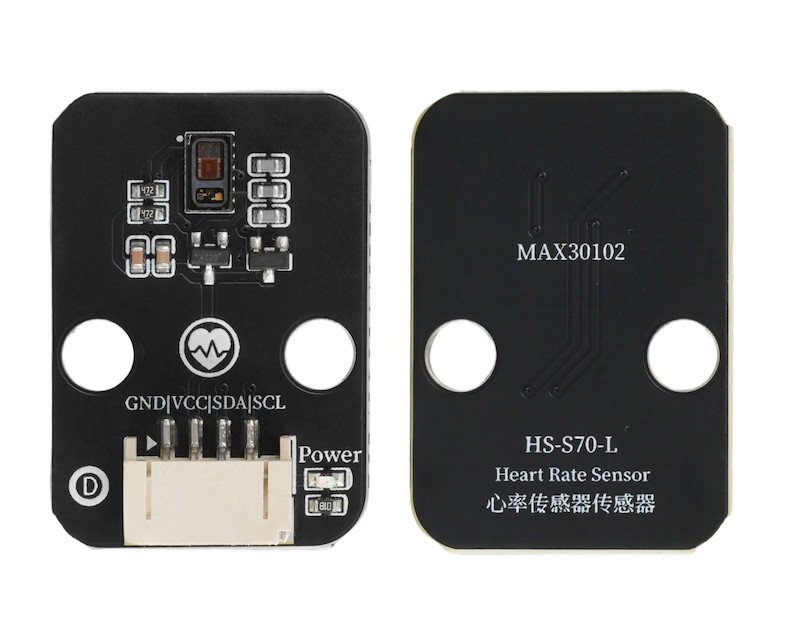

HS-S70-L 心率传感器

HS-S70-L 心率传感器

1、介绍

心率传感器是一种用于监测心脏跳动频率和节律的电子设备,广泛应用于医疗健康、运动健身、智能穿戴等领域。其核心是通过物理或生物信号转换技术,将心脏活动转化为可测量的电信号或光学信号,再经处理后输出心率数据.

2、原理图

心率传感器-HS-S70-L 原理图 点击查看

3、模块参数

引脚名称

描述

GND

GND(电源输入负极)

VCC

VCC(电源输入正极)

A

IIC数据传输引脚

L

IIC通信时钟引脚

  • 供电电压:3.3V - 5V

  • 连接方式:PH2.0 4P端子线

  • 安装方式:积木安装

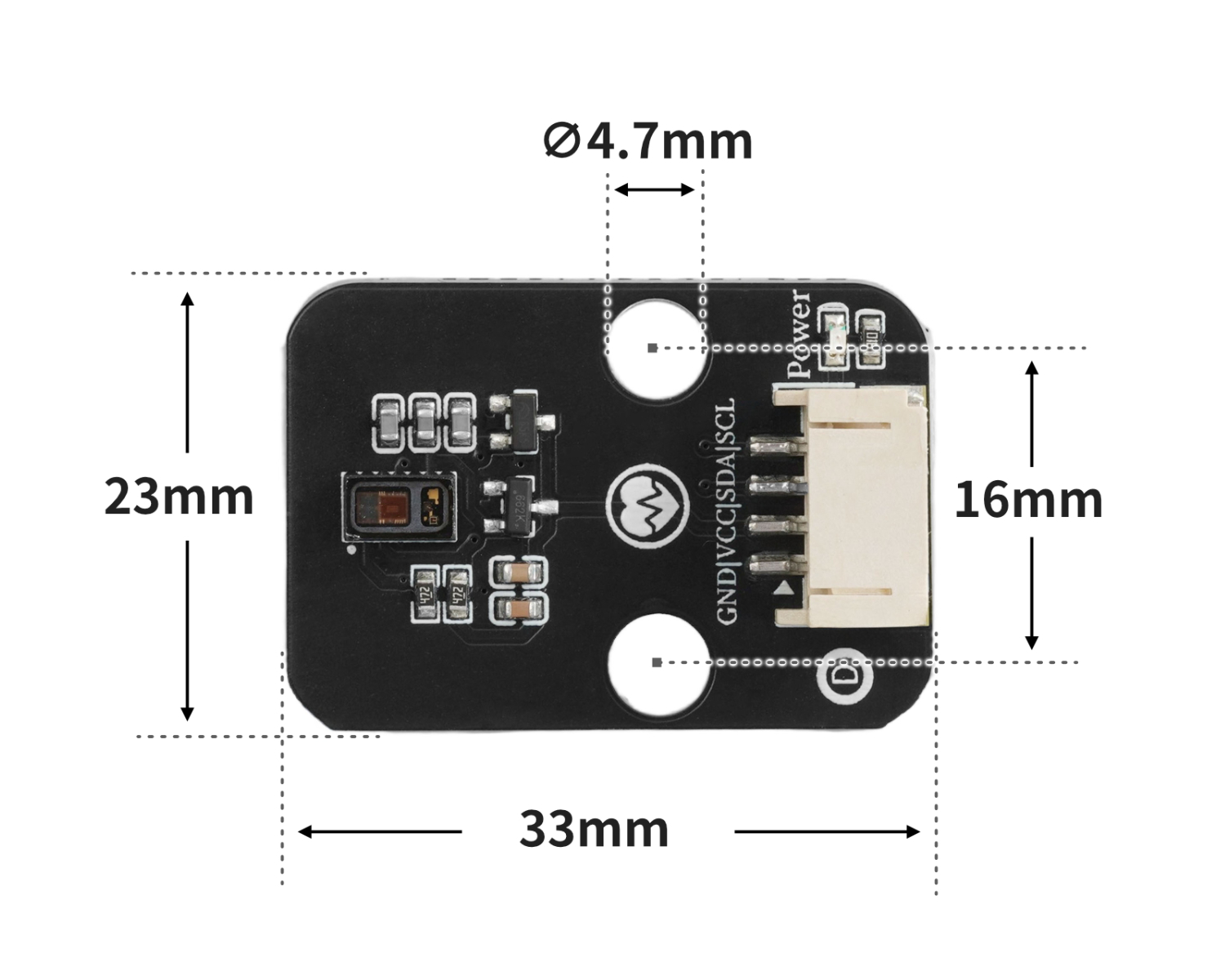

4、电路板尺寸

5、Arduino IDE示例程序

注意:程序上传时如果提示库文件报错,请先导入库文件!
Arduino IDE 库文件下载及导入教程:
点击查看

示例程序(UNO开发板):

#include <Wire.h>
#include "MAX30105.h"
#include "heartRate.h"

MAX30105 particleSensor;
const byte RATE_SIZE = 4; //Increase this for more averaging. 4 is good.
 byte rates[RATE_SIZE]; //Array of heart rates
 byte rateSpot = 0;
 long lastBeat = 0; //Time at which the last beat occurred
 float beatsPerMinute;
 int Bpm_value;

void setup(){
  Serial.begin(9600);
  particleSensor.begin(Wire, I2C_SPEED_FAST);
  particleSensor.setup(); //Configure sensor with default settings
  particleSensor.setPulseAmplitudeRed(0x0A); //Turn Red LED to low to indicate sensor is running
  particleSensor.setPulseAmplitudeGreen(0); //Turn off Green LED

}

void loop(){
  long irValue = particleSensor.getIR();
  if (checkForBeat(irValue) == true)
    {
      //We sensed a beat!
      long delta = millis() - lastBeat;
      lastBeat = millis();
      beatsPerMinute = 60 / (delta / 1000.0);
      if (beatsPerMinute < 255 && beatsPerMinute > 20)
      {
        rates[rateSpot++] = (byte)beatsPerMinute; //Store this reading in the array
        rateSpot %= RATE_SIZE; //Wrap variable
        //Take average of readings
  Bpm_value = 0;
        for (byte x = 0 ; x < RATE_SIZE ; x++)
  Bpm_value += rates[x];
  Bpm_value /= RATE_SIZE;
      }
    }
    Serial.print("Bpm_value = ");
    Serial.print(Bpm_value);
    Serial.println(" bpm");

}

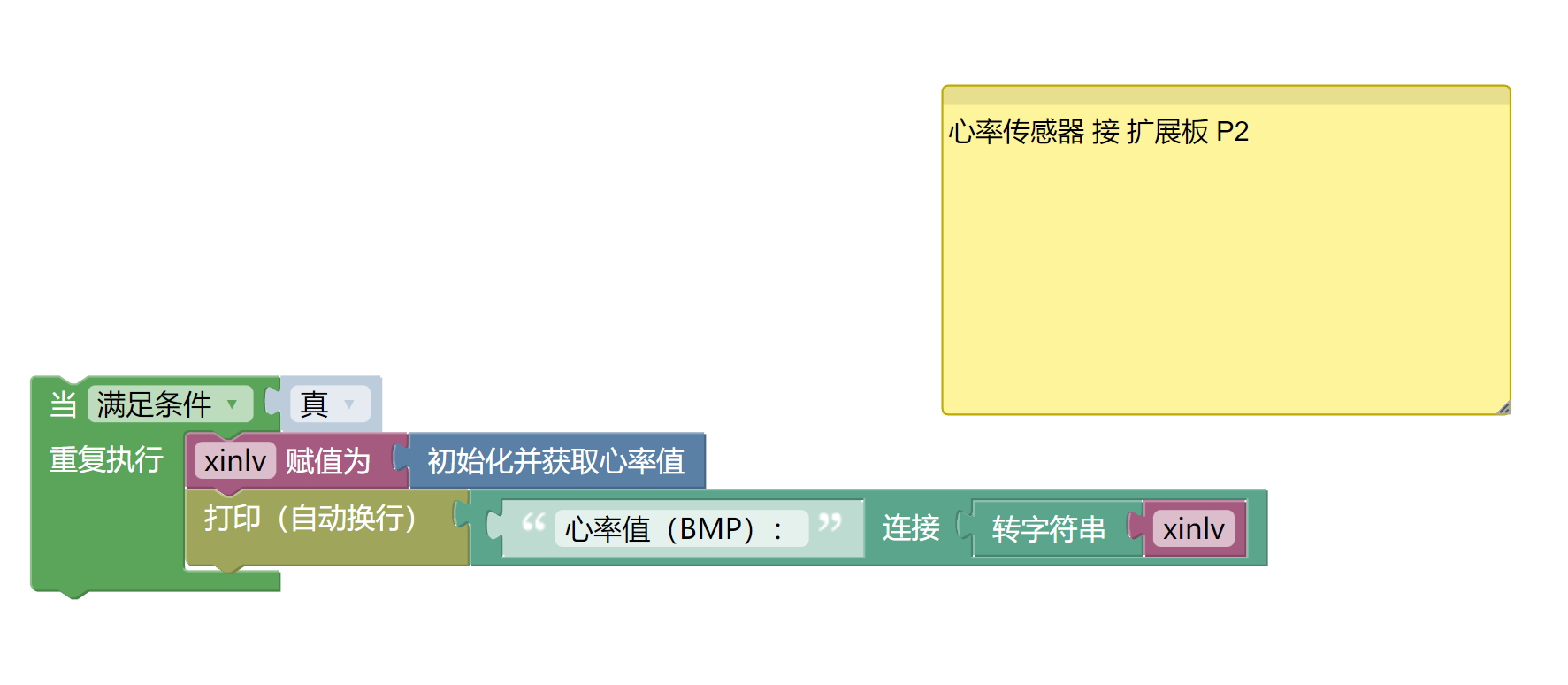

6、Mind+示例程序(图形化语言)

示例程序(MicrobitV2开发板):点击下载
注意:程序上传时如果提示库文件报错,请先导入库文件!
Mind+库文件下载及导入教程:点击查看

心率传感器

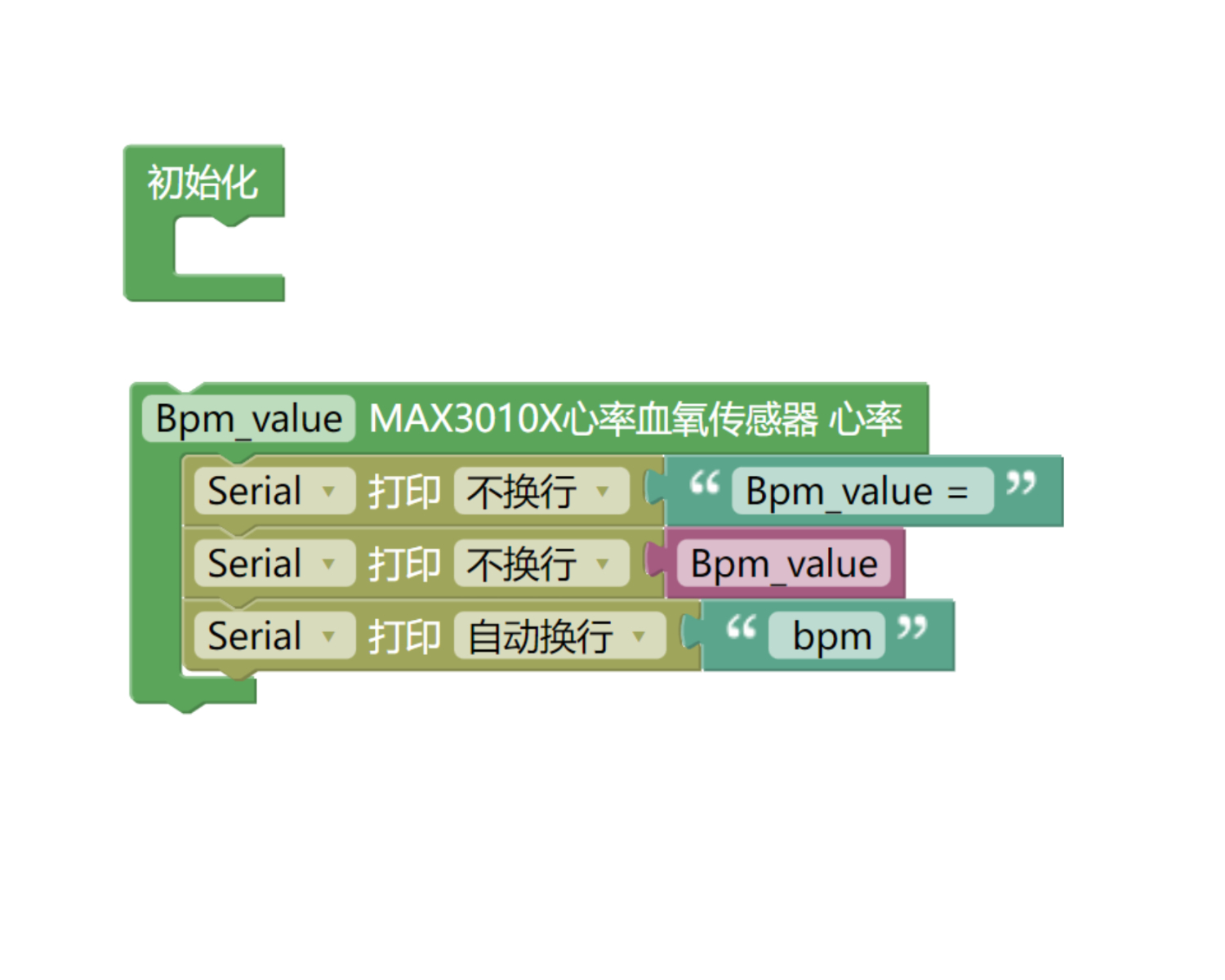

7、米思齐 Mixly 示例程序(图形化语言)

示例程序(UNO开发板):点击下载
注意:程序上传时如果提示库文件报错,请先导入库文件!
米思齐(Mixly)IDE Arduino库文件下载及导入教程:点击查看

示例程序(ESP32开发板):点击下载
注意:程序上传时如果提示库文件报错,请先导入库文件!
米思齐(Mixly)IDE ESP32库文件下载及导入教程:
点击查看

8、测试环境搭建

Arduino UNO 测试环境搭建

准备配件:

  • HELLO STEM UNO R3 开发板 *1

  • HELLO STEM UNO EXP1 扩展板 *1

  • USB type-c 数据线 *1

  • 心率传感器模块(HS-S70-L)*1

  • PH2.0 4P端子线 *1

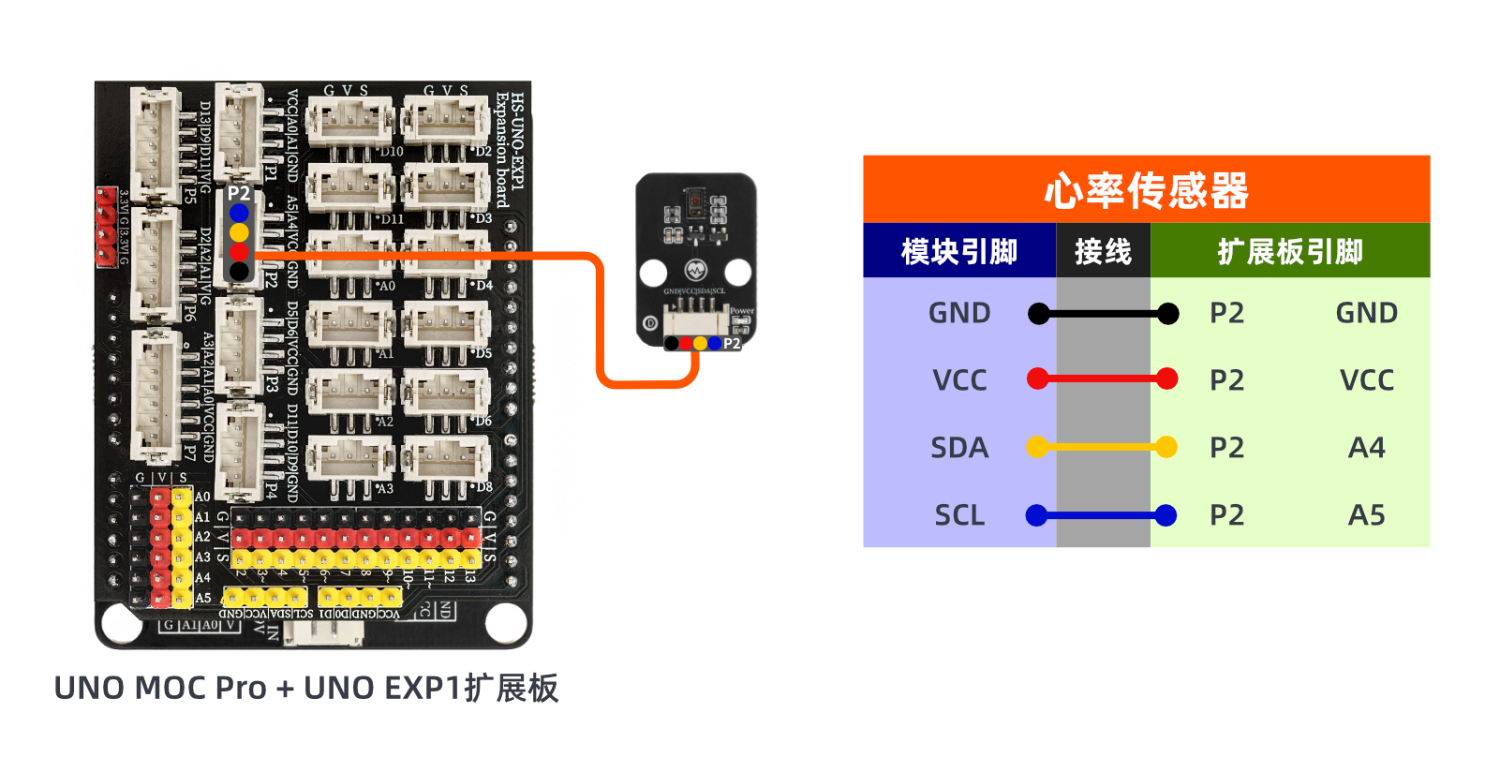

电路接线图:

Micropython环境搭建

准备配件:

  • ESP32EA MOC 开发板 *1

  • ESP32-EXP1 扩展板 *1

  • USB type-c 数据线 *1

  • 心率传感器模块(HS-S70-L)*1

  • PH2.0 4P端子线 *1

电路接线图:待更新...

9、测试结果

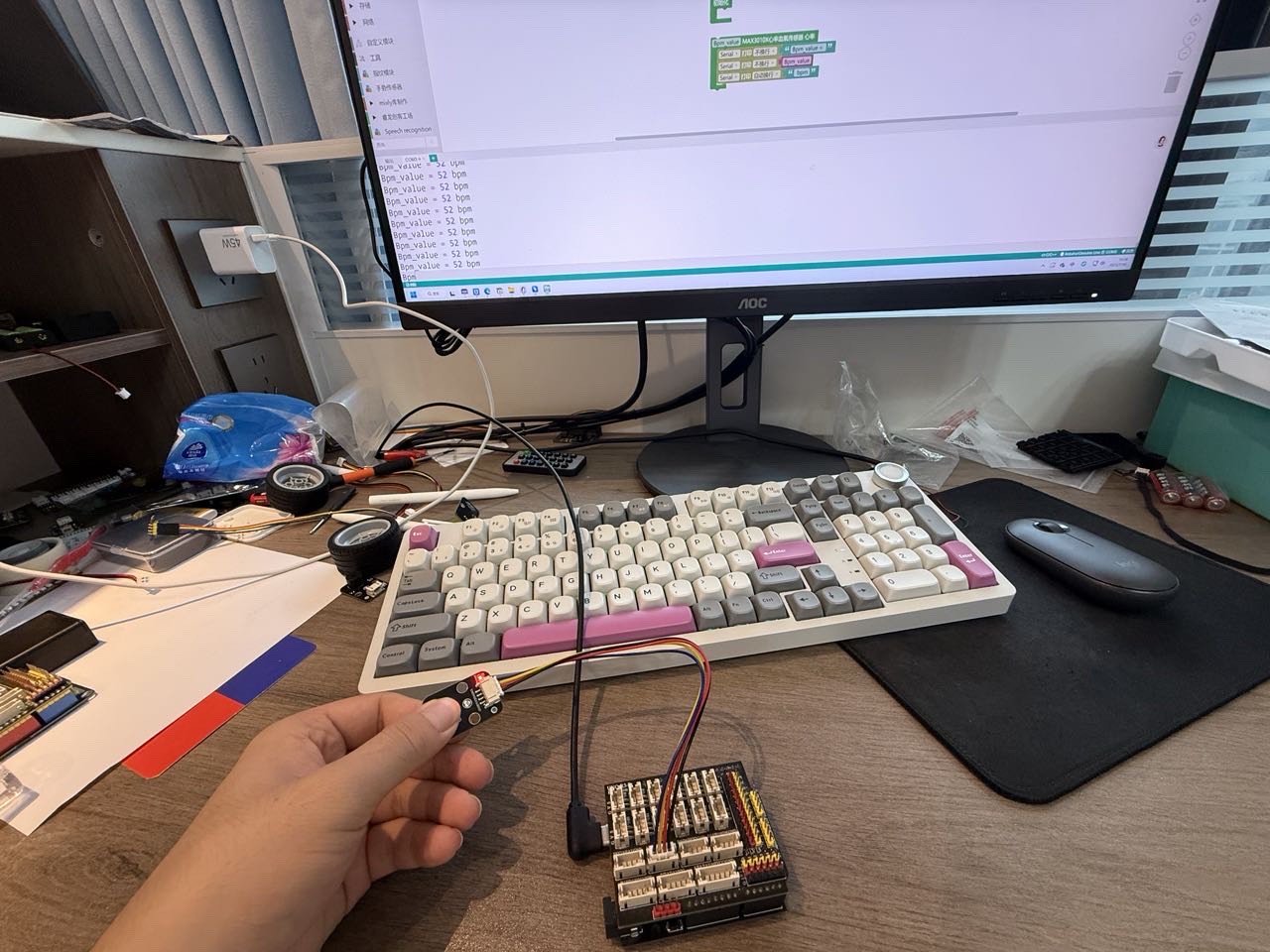

Arduino UNO 测试结果:

器件连接好线之后,将上述程序上传到开发板之后,即可看到心率传感器模块数据测试。

ESP32 测试结果:

待更新...
