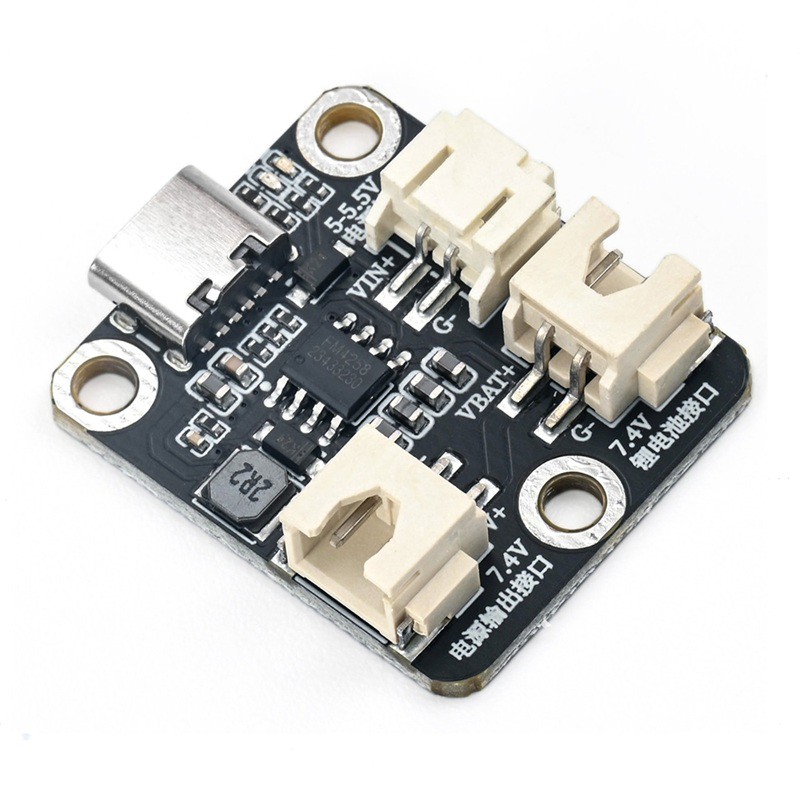

1、介绍
HS-P08 是一款基于 FM4258 升压充电管理芯片设计的双串 7.4V 锂电池充电模块，采用 Type-C 接口 5V 输入，专门用于给 2 串 18650 锂电池组充电。该模块可以使用太阳能板或数据线给锂电池充电,充电时,充电指示绿灯会亮起,直观显示充电状态。当电池充满电时,充满电绿色指示示灯熄灭,提示充电完成。支持多种充电输入方式,能接受直流5-5.5V输入。配备Type-C5V充电口且设有USB充电5V接口。能提供多种电压输出,有7.4V输出接口,可满足不同用电设备的需求。

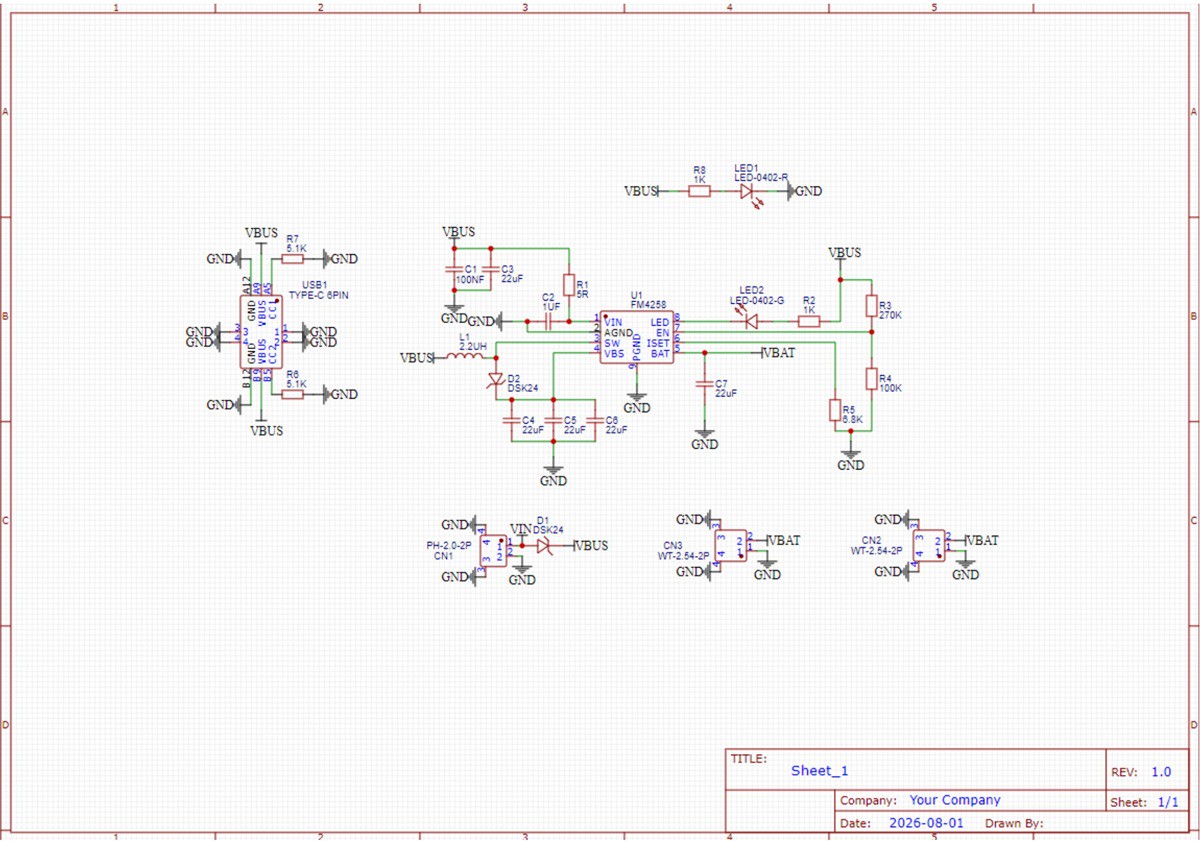

2、原理图
HS-P08 7.4V锂电池充电模块 原理图 点击查看

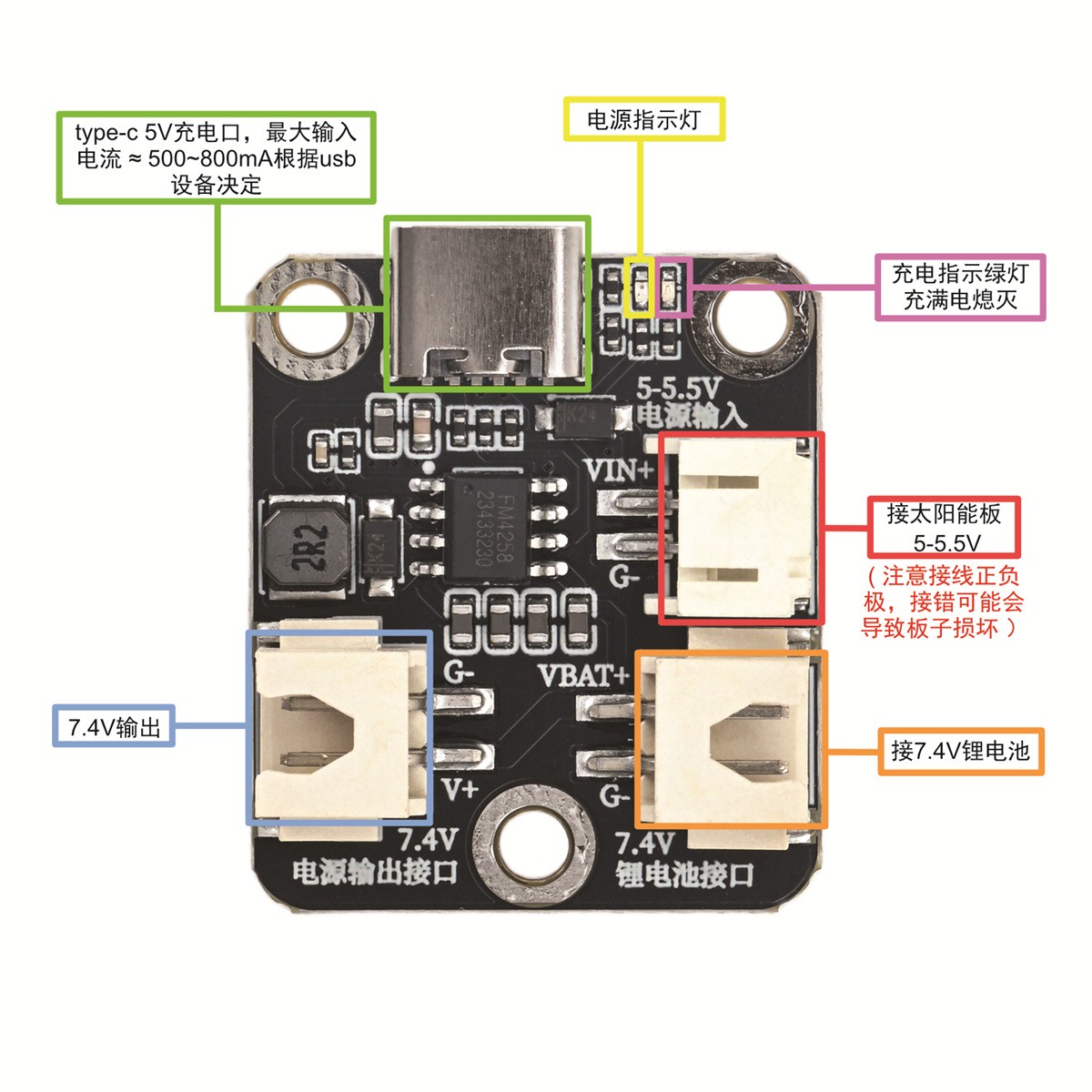

3、模块参数
引脚名称 | 描述 |
|---|---|
【Type‑C 接口】 | 板载 USB‑C 母座，5V 供电主输入 |
G | GND（公共地，电源负极） |
VBUS | VBUS（5V 输入正极，Type‑C 供电输入） |
【VIN 输入端子】 | 右上角 PH2.0，板上丝印：VIN+、G-（备用 5V 输入，与 Type‑C VBUS 并联） |
G | G-（公共地，电源负极） |
VBUS | VIN+（5V 输入正极） |
【电池端子】 | 右下角 PH2.0，板上丝印：VBAT+、G-（接锂电池组） |
G | G-（公共地，电源负极） |
VBAT | VBAT+（电池正极，7.4V 锂电池组） |
【电源输出端子】 | 左下角 PH2.0，板上丝印：V+、G-（对外供电） |
G | G-（公共地，电源负极） |
VBAT | V+（电池电压输出正极，7.4V 对外供电输出） |

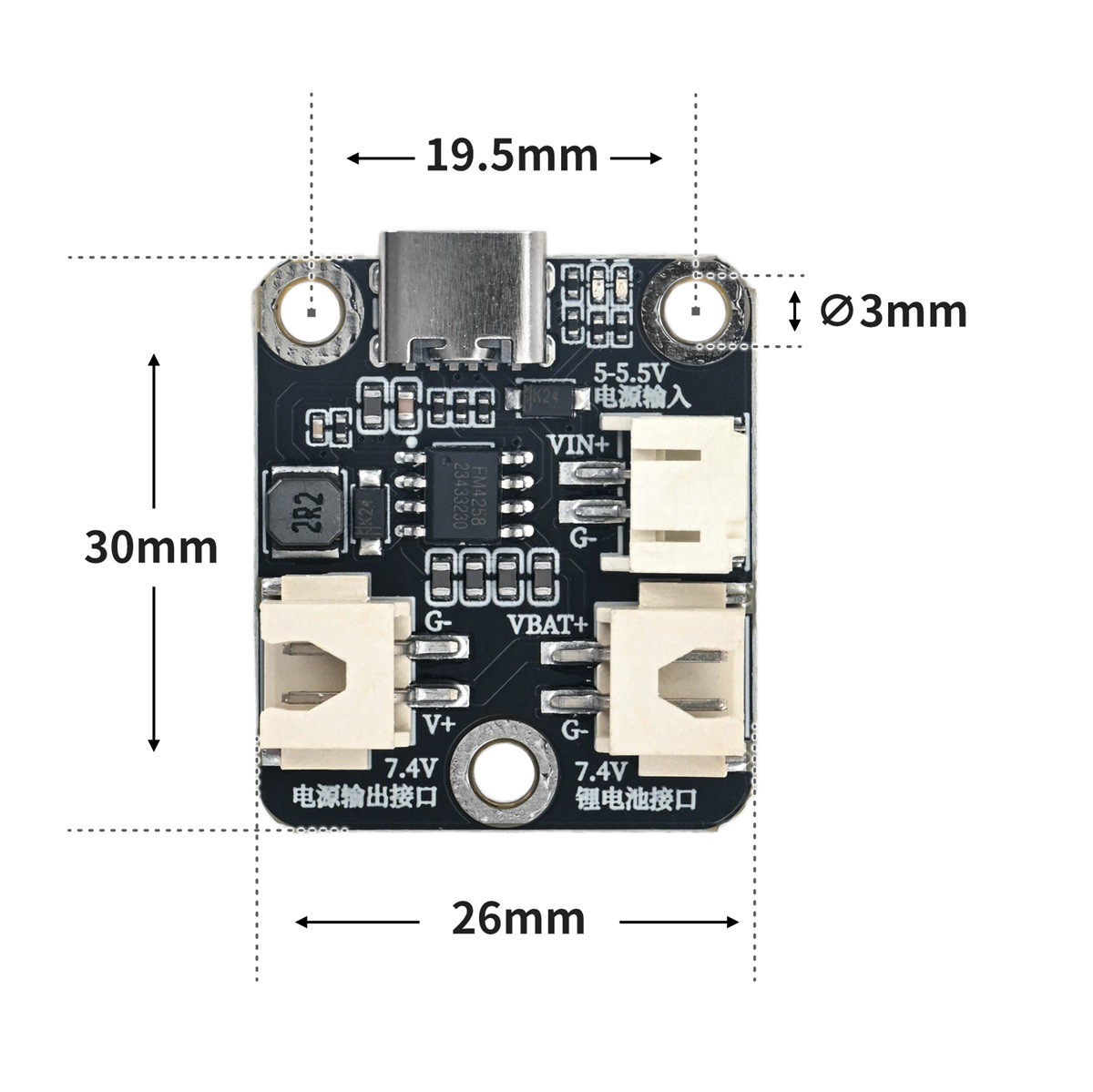

4、电路板尺寸
5、技术参数
名称：7.4V 锂电池充电模块
型号：HS-P08
接口类型：Type‑C 接口、PH2.0 端子
模块尺寸：30mm*26mm
孔直径：3mm
孔间距：19.5mm
安装方式：螺丝 / 积木固定
工作温度：-20℃~60℃
供电指示灯：接入 5V 电源时指示灯常亮
充电时：充电指示灯亮起
充电完毕：充电指示灯熄灭

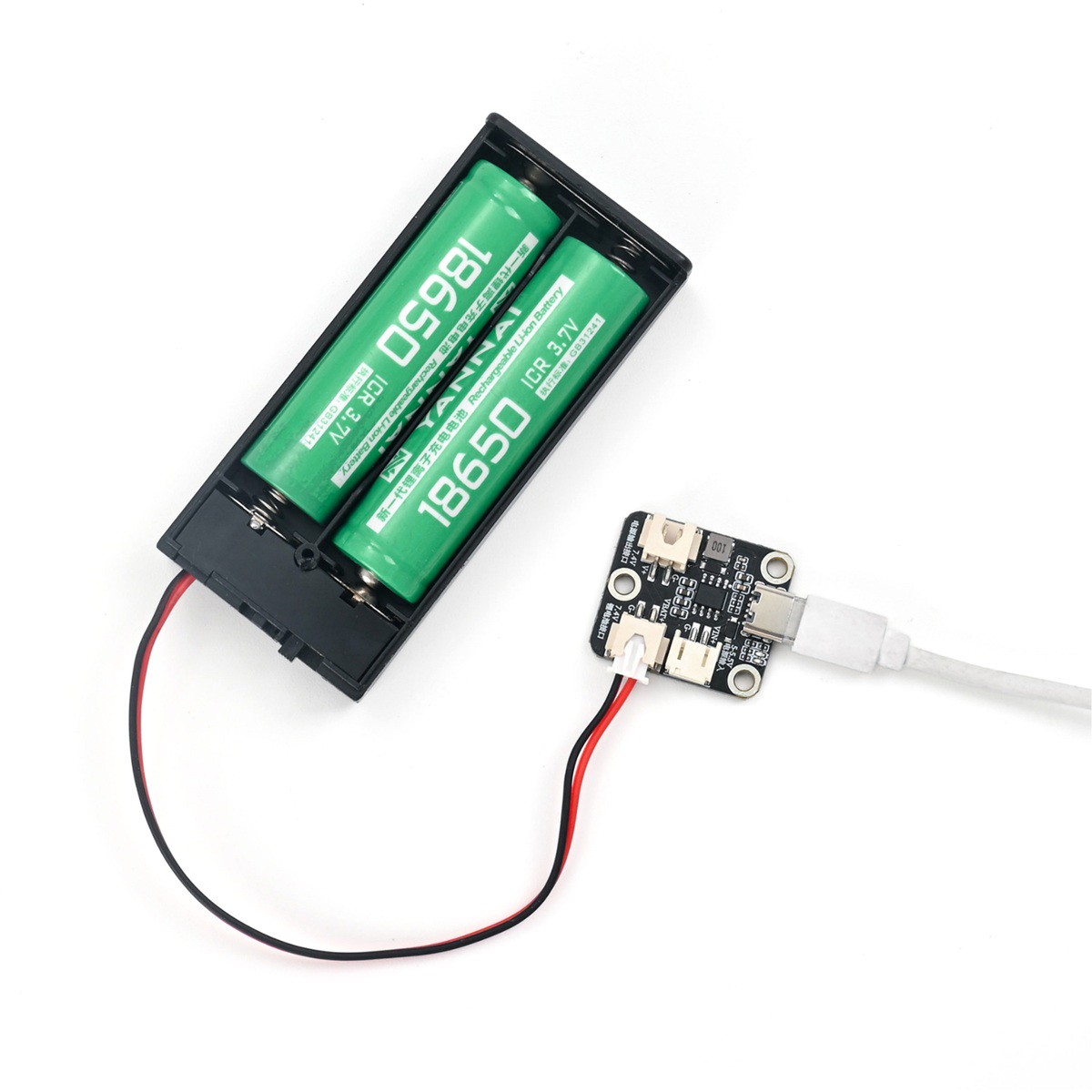

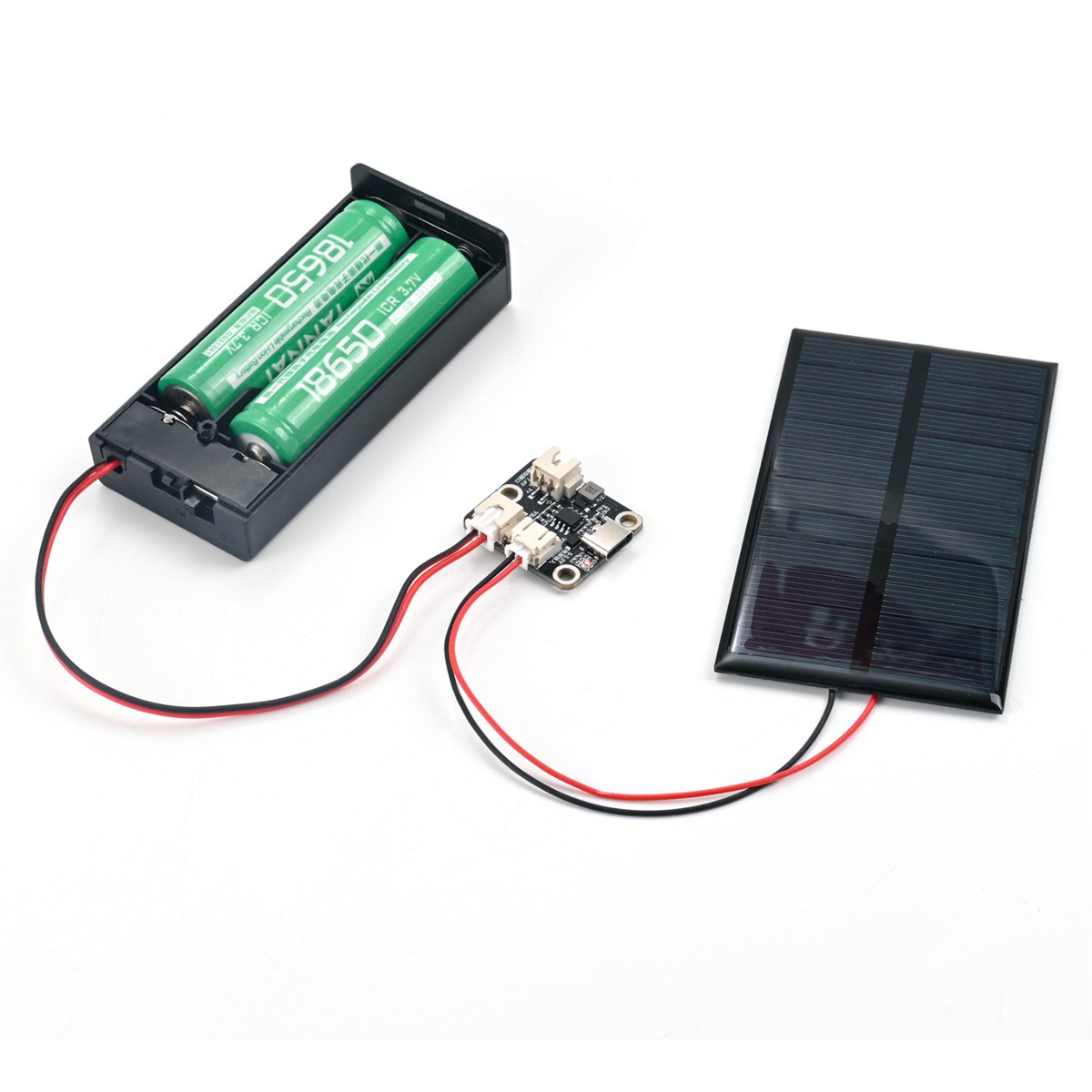

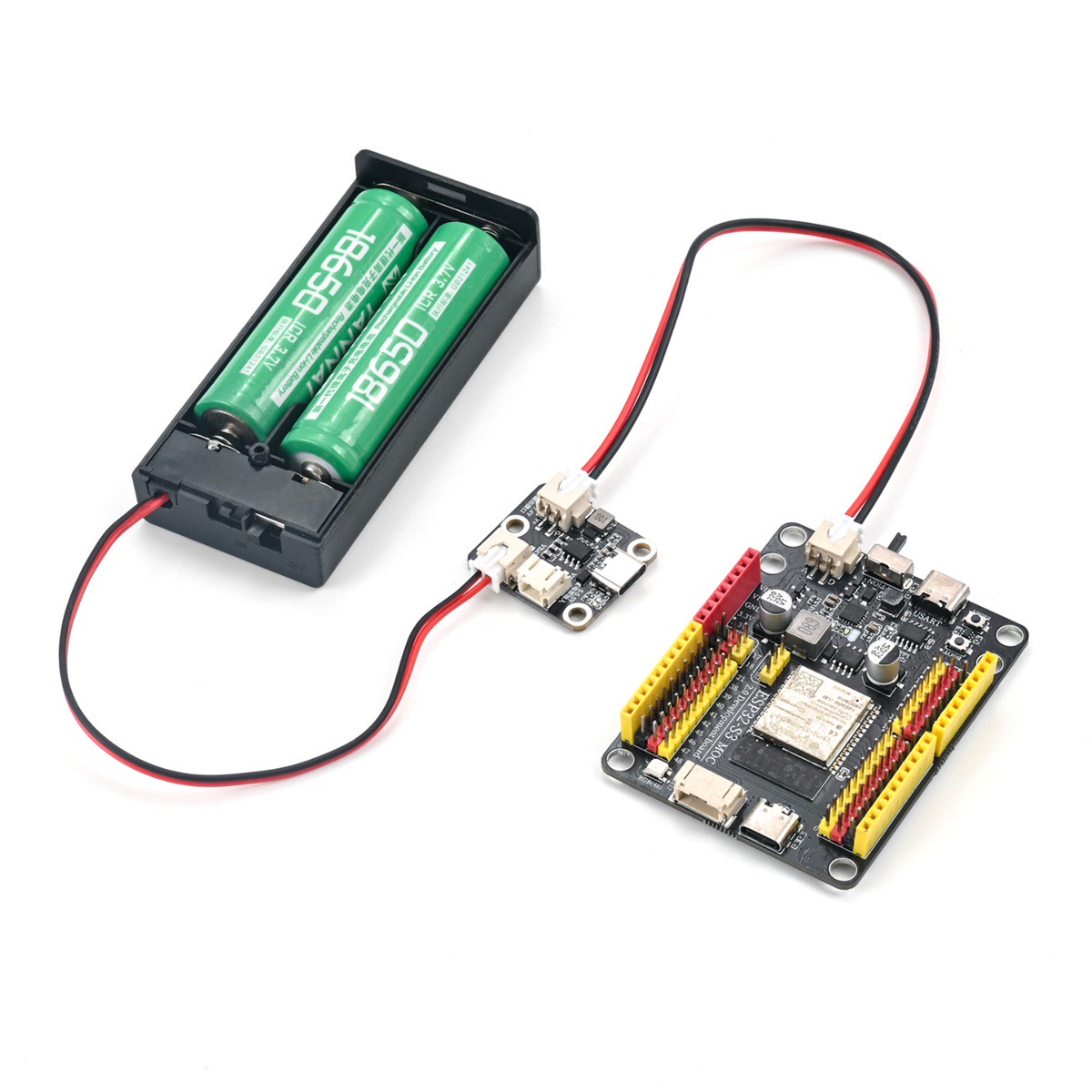

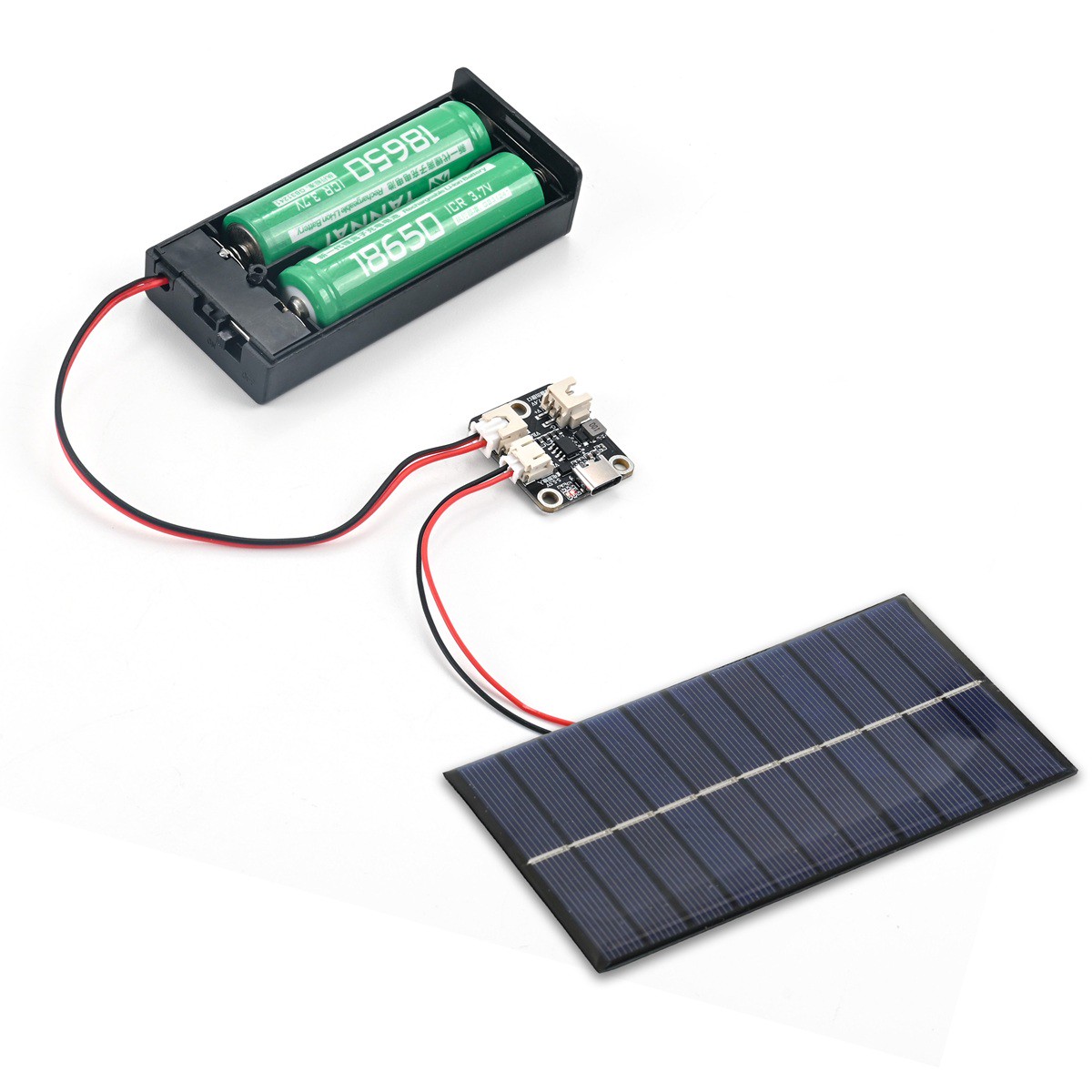

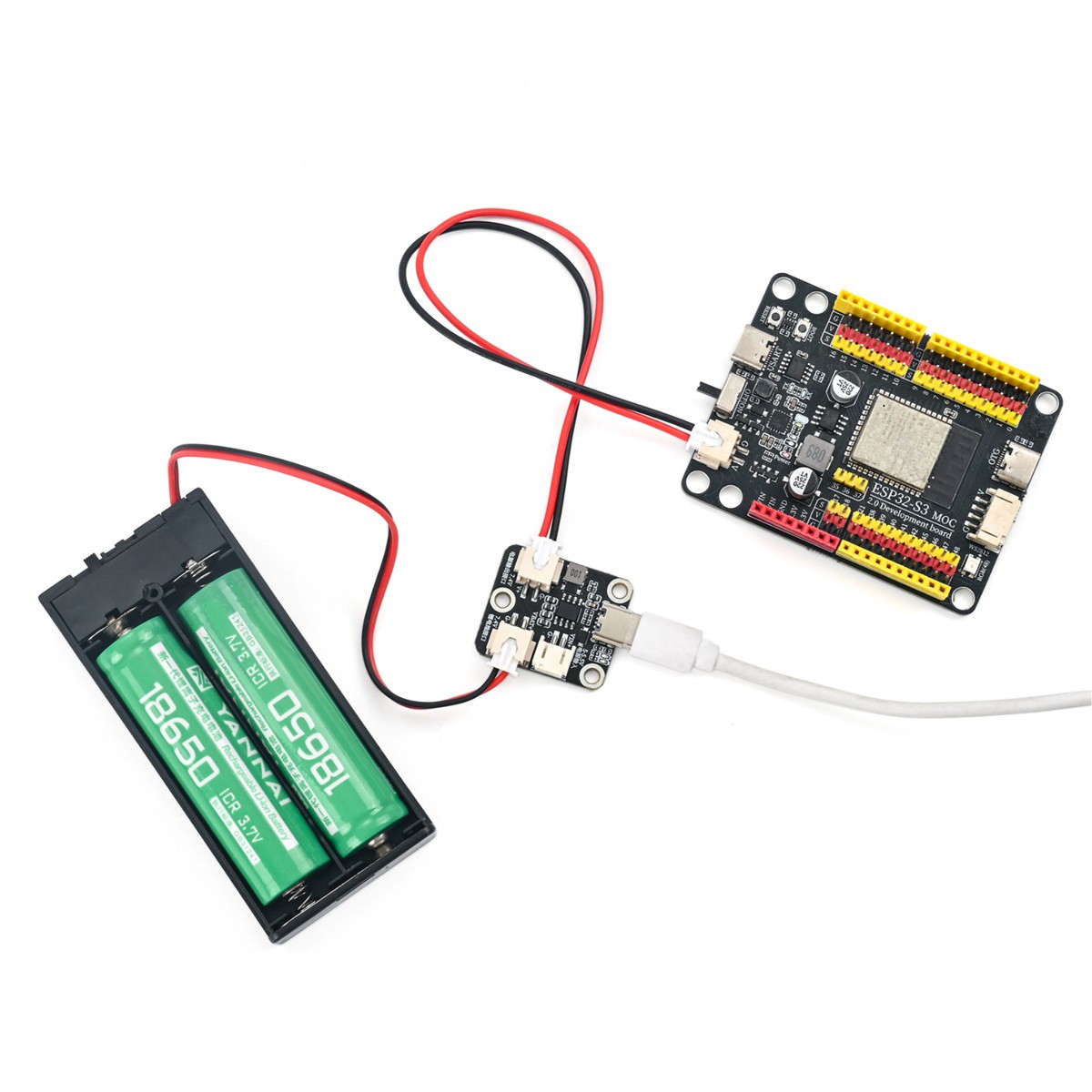

6、环境搭建
环境搭建
