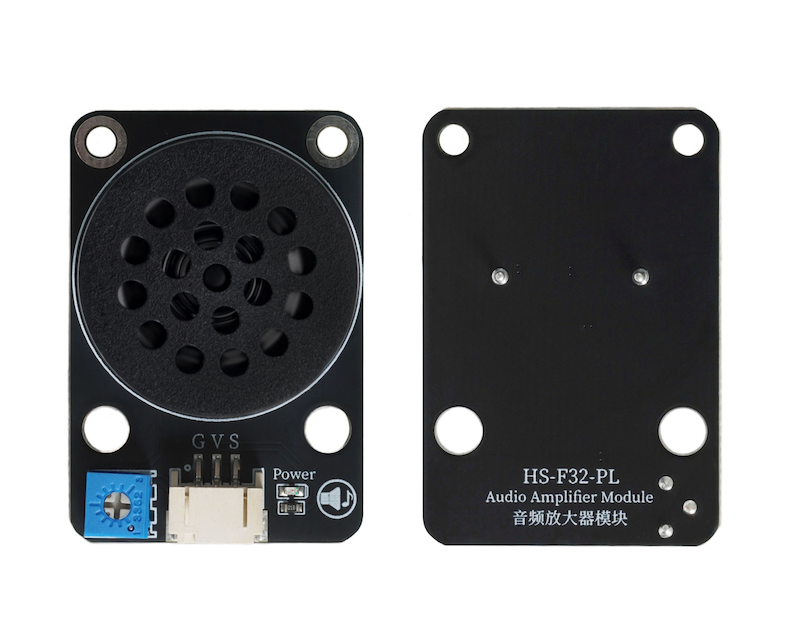

HS-F32-PL Audioverstärkungsmodul

1、Einführung

Der verstärkte Audiosignal treibt den Lautsprecher an, der den elektrischen Signal in ein akustisches Signal umwandelt und so den Ton erzeugt.Durch Einstellen des blauen Drehknopfes können bestimmte Parameter des Verstärkers (wie die Verstärkung usw.) geändert werden, um die Lautstärke der Ausgangssounds anzupassen.Durch Einstellen verschiedener Frequenzen (Töne) kann in der Regel eine einfache Musikmelodie abgespielt werden, die zur Herstellung einfacher elektronischer Musikinstrumente wie eines E-Pianos, einer Musikbox und ähnlichem verwendet wird.Man kann ihn als passiven Buzzer verwenden, die Potentiometer auf dem Modul kann mit einem Schraubenzieher manuell eingestellt werden.

2、Schemazeichnung

Audioverstärkermodul - HS-F32-PL SchemaKlicken Sie zum Anzeigen

3、Modulparameter

• Spannungsversorgung: 3.3V / 5V

• Verbindungsweg: PH2.0 3P Stecker

• Montagemethode: Doppelbolzen oder Lego-Steine fest

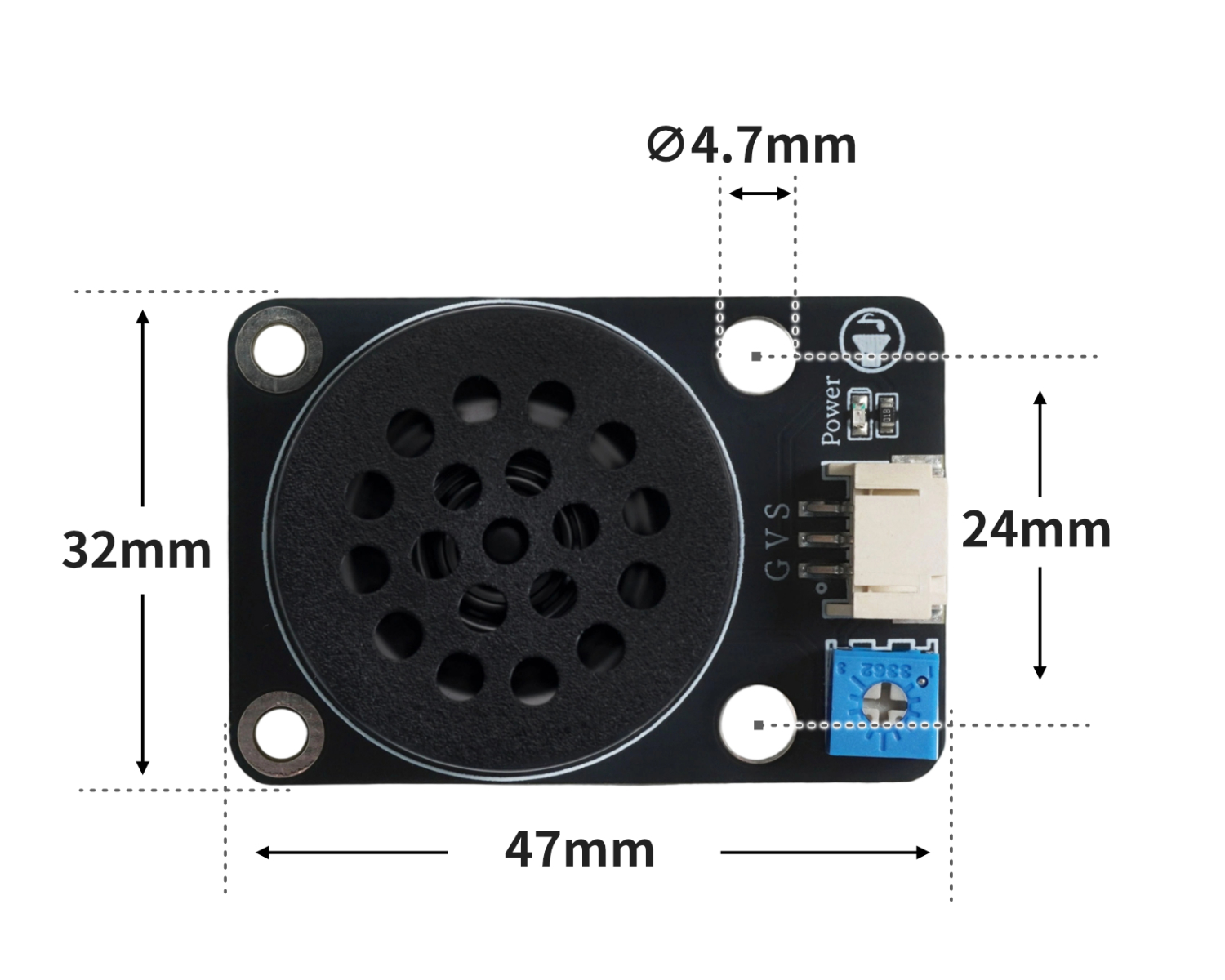

4, Platinegröße

5、Arduino IDE Beispielprogramm

Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
Anleitung zum Herunterladen und Importieren der Bibliotheksdateien für das Arduino IDE:Klicken Sie zum Anzeigen

Beispielprogramm (UNO-Entwicklerboard):

void setup(){
  pinMode(8, OUTPUT);
}

void loop(){
  tone(8,131);
  delay(500);
  tone(8,147);
  delay(500);
  tone(8,165);
  delay(500);
  tone(8,175);
  delay(500);
  tone(8,196);
  delay(500);
  tone(8,220);
  delay(500);
  tone(8,247);
  delay(500);

}

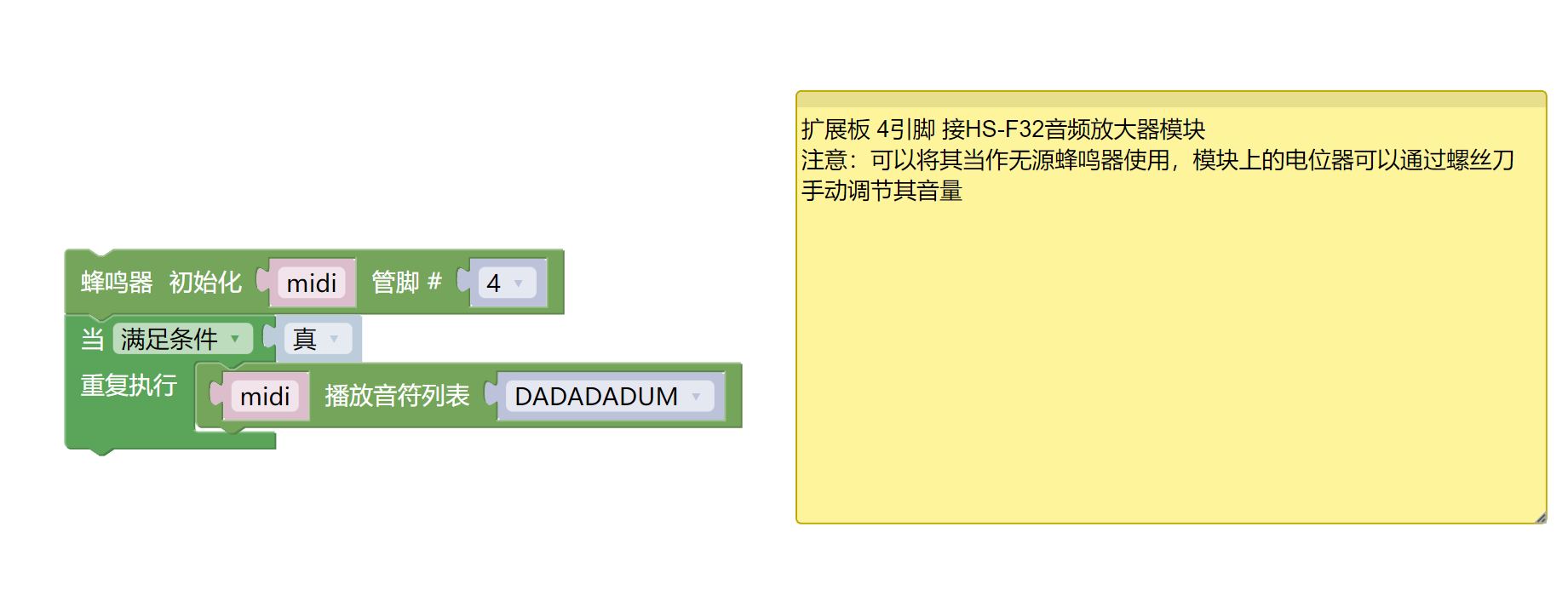

6、ESP32 Python Beispiel (für Mixly IDE /米思齐)

Entwicklungsboard auswählen Python ESP32 [ESP32 Generic(4MB)] auf den Code-Modus umschalten und hochladen

Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE ESP32库文件下载及导入教程：Klicken Sie zum Anzeigen

示例程序（ESP32-Python）：

import music


midi = music.MIDI(4)
while True:
    midi.play(midi.DADADADUM)

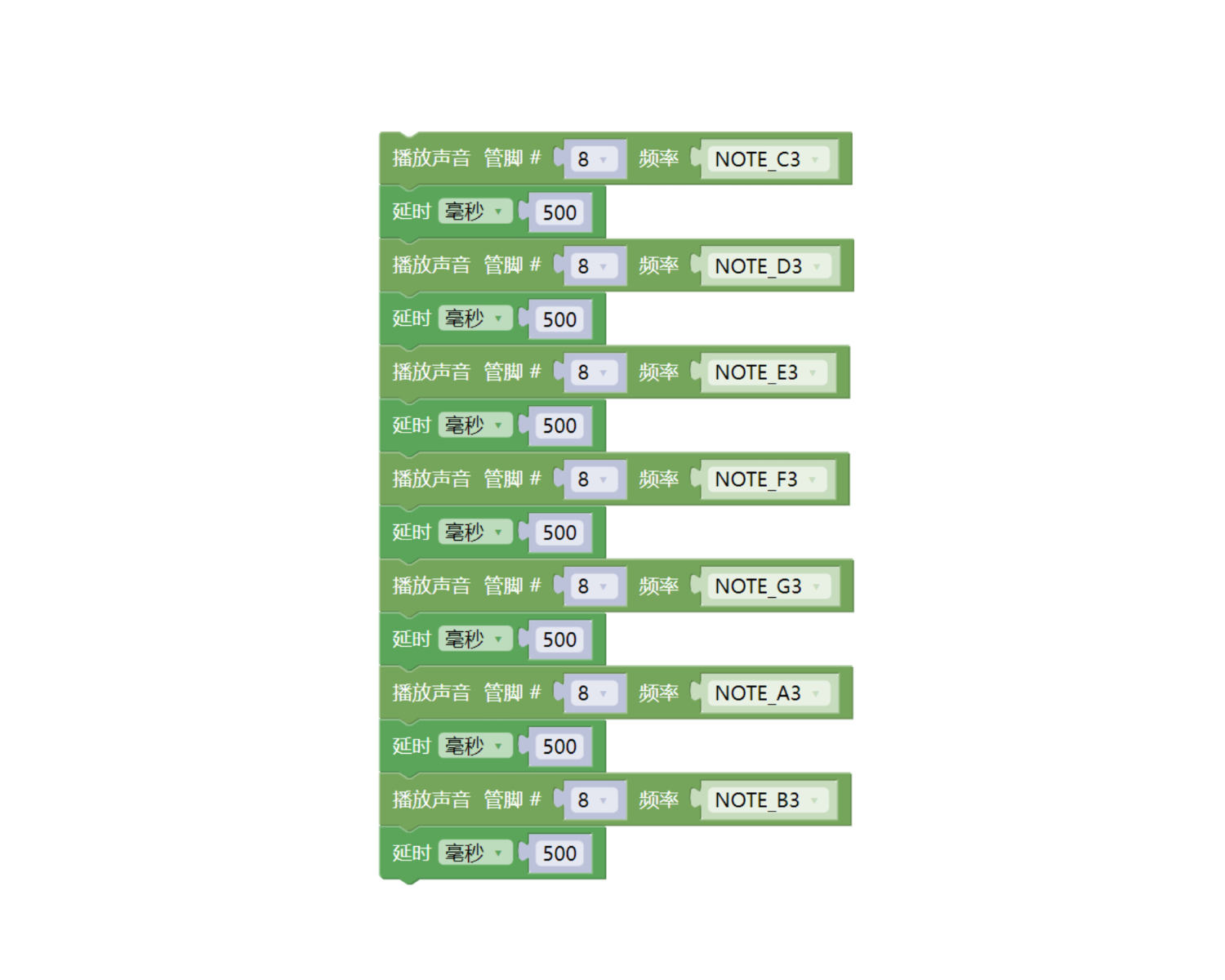

7、米思齐 Mixly 示例程序（图形化语言） in Deutsch

Beispielprogramm (UNO-Entwicklerboard):2、第二步将UNO开发板的库文件下载后解压在桌面。
Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE Arduino库文件下载及导入教程：Klicken Sie zum Anzeigen

Beispielprogramm (ESP32-Entwicklungsboard):2、第二步将UNO开发板的库文件下载后解压在桌面。
Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE ESP32库文件下载及导入教程：Klicken Sie zum Anzeigen

8、Testumgebung Einrichtung

Testumgebung für Arduino UNO einrichten

Vorbereiten Sie die Komponenten:

• HELLO STEM UNO R3 Entwicklungsplatine *1

• HELLO STEM UNO R3 P Erweiterungsplatte *1

• USB type-c Datenkabel *1

• Audioverstärkungsmodul (HS-F32-PL) *1

• PH2.0 3P-Doppelkopfsteckerkabel*1

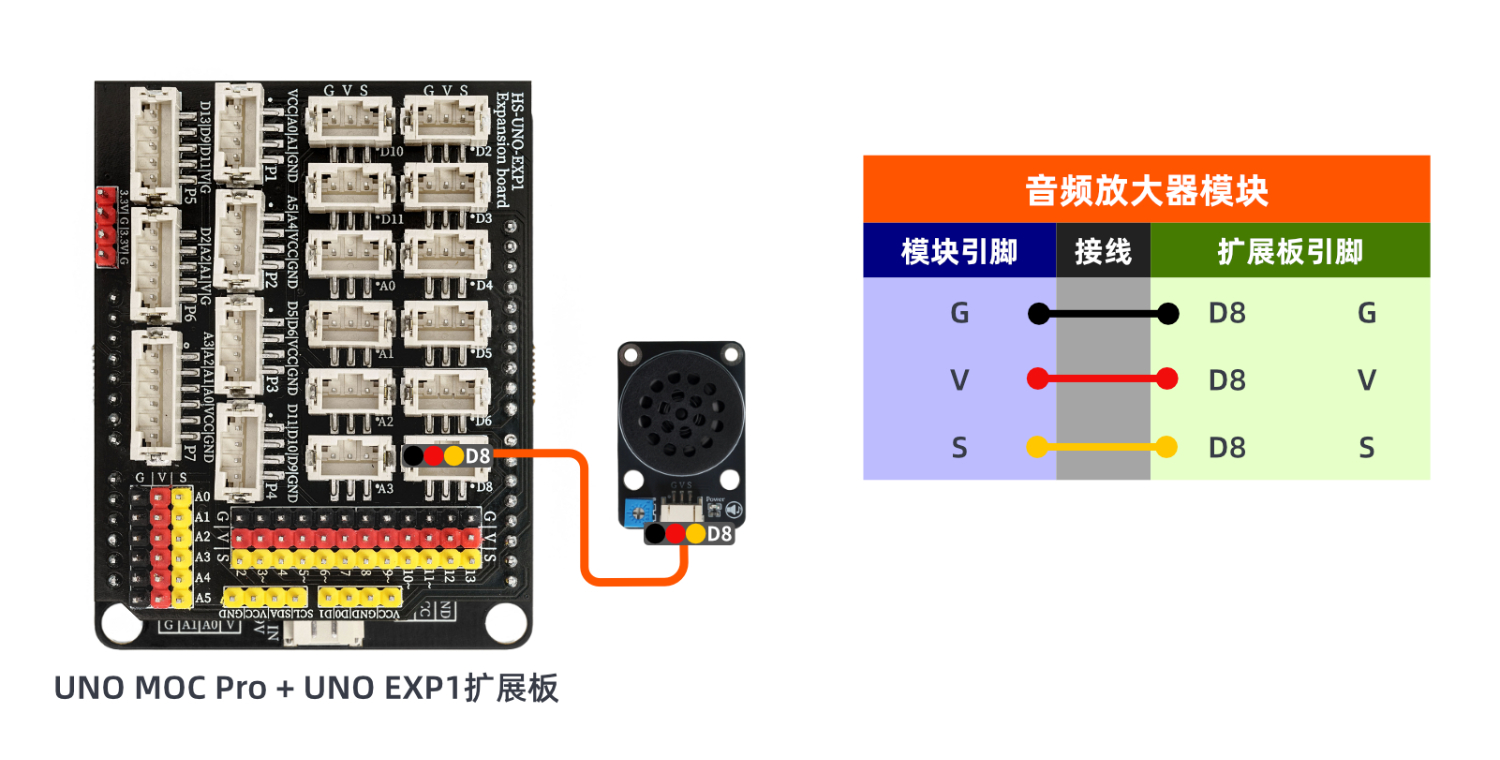

Schaltplan der Leitung:

ESP32 Testumgebung einrichten

Vorbereiten Sie die Komponenten:Wird aktualisiert...

Schaltplan der Leitung:Wird aktualisiert...

9、Video-Tutorial

Arduino UNO Video-Tutorial:Wird aktualisiert...

ESP32 Python Videoanleitung:Wird aktualisiert...

10、Testergebnis

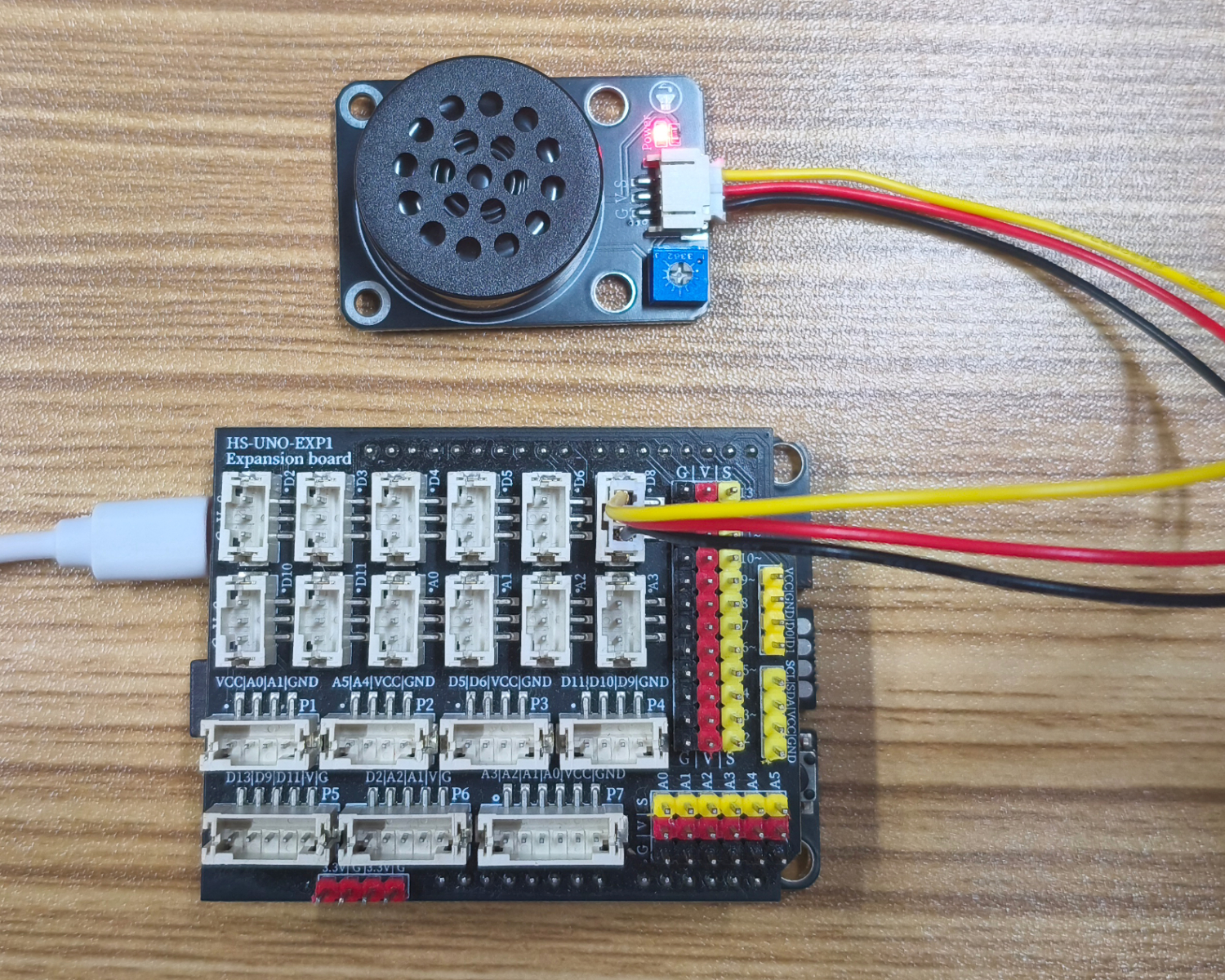

Arduino UNO Testergebnis:

Nachdem die Kabel des Geräts gut verbunden sind, wird das obige Programm auf die Arduino UNO-Entwicklungsplatine programmiert, und Sie hören, wie der Piezo-Lautsprecher verschiedene Tonsignale abgibt.

ESP32 Python-Testergebnis:

Nachdem die Komponenten angeschlossen und das Programm auf die ESP32-Entwicklungsplatine programmiert sind, hört man den piepen von verschiedenen Frequenzen.
