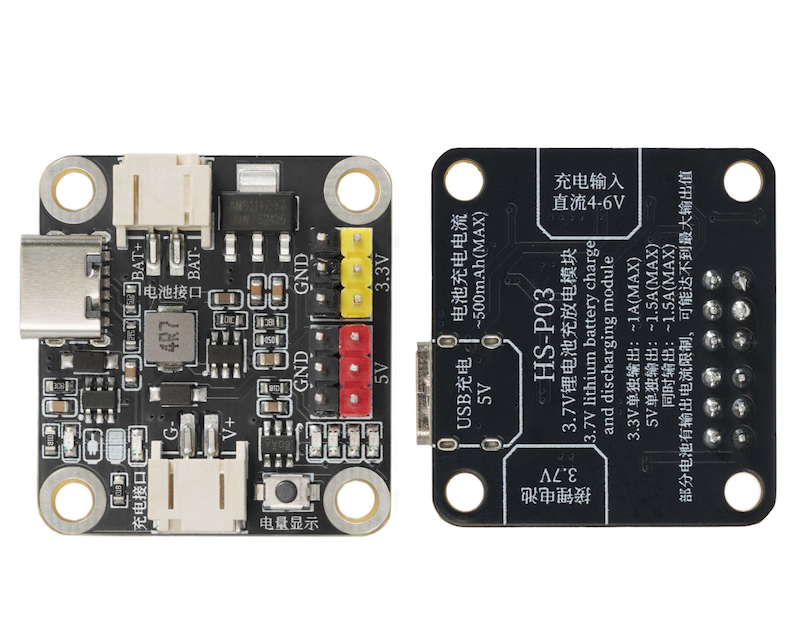

1、Einführung

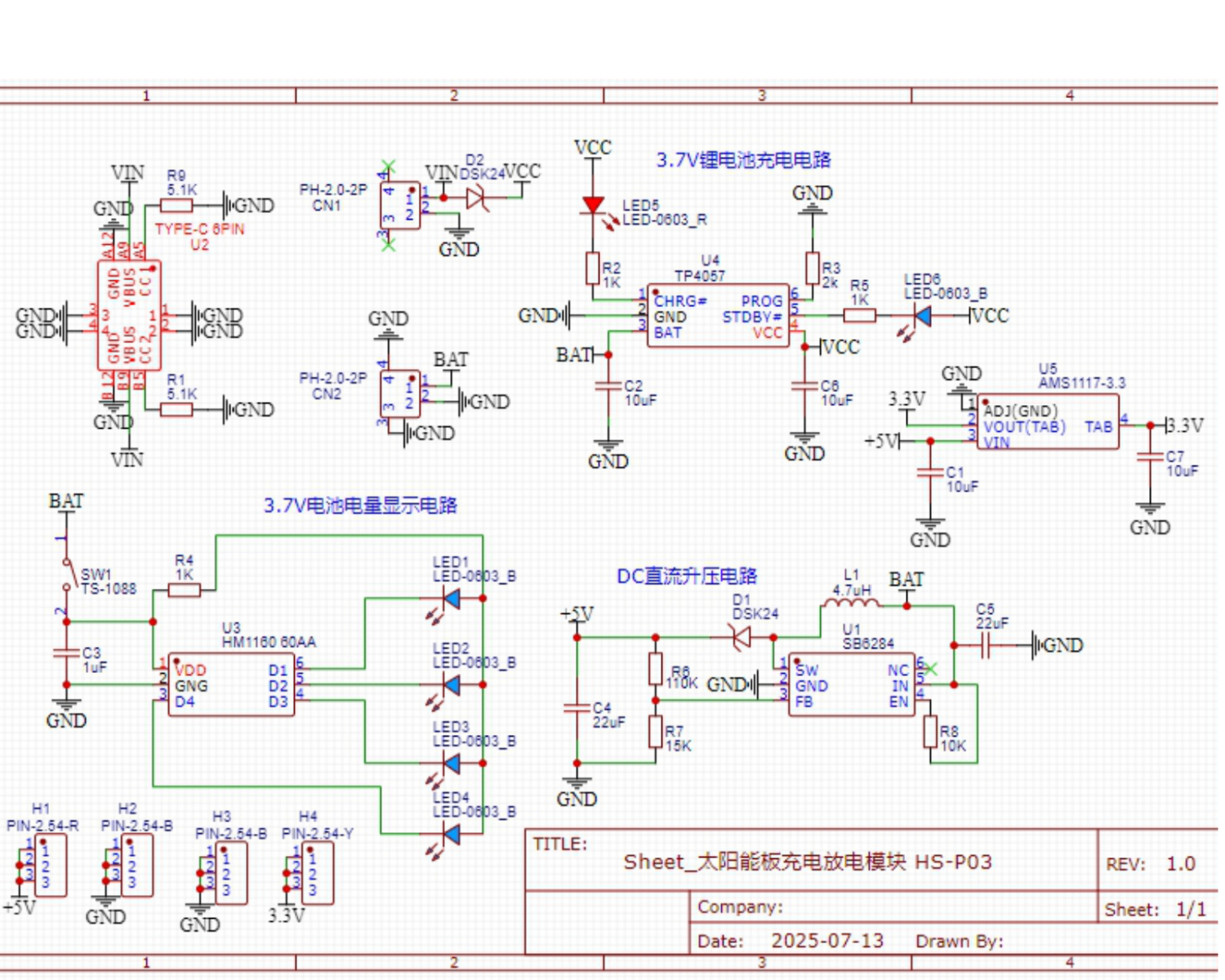

2、Schemazeichnung
3、Modulparameter
Pinbezeichnung | Beschreibung |
|---|---|
G | GND (Spannungsausgangsminus) |
5V | VCC（Stromausgangsplus） |
3,3V | VCC（Stromausgangsplus） |
Spannungsversorgung: 3.3V / 5V
Verbindungsmethode: PH2.0 Steckerkabel
Montageart: Schraubenfestigung
Betriebstemperatur: 40°~80℃
Aufladen: Rotleuchtdiode leuchtet auf
Laden fertig: Blaue Leuchtdiode leuchtet auf

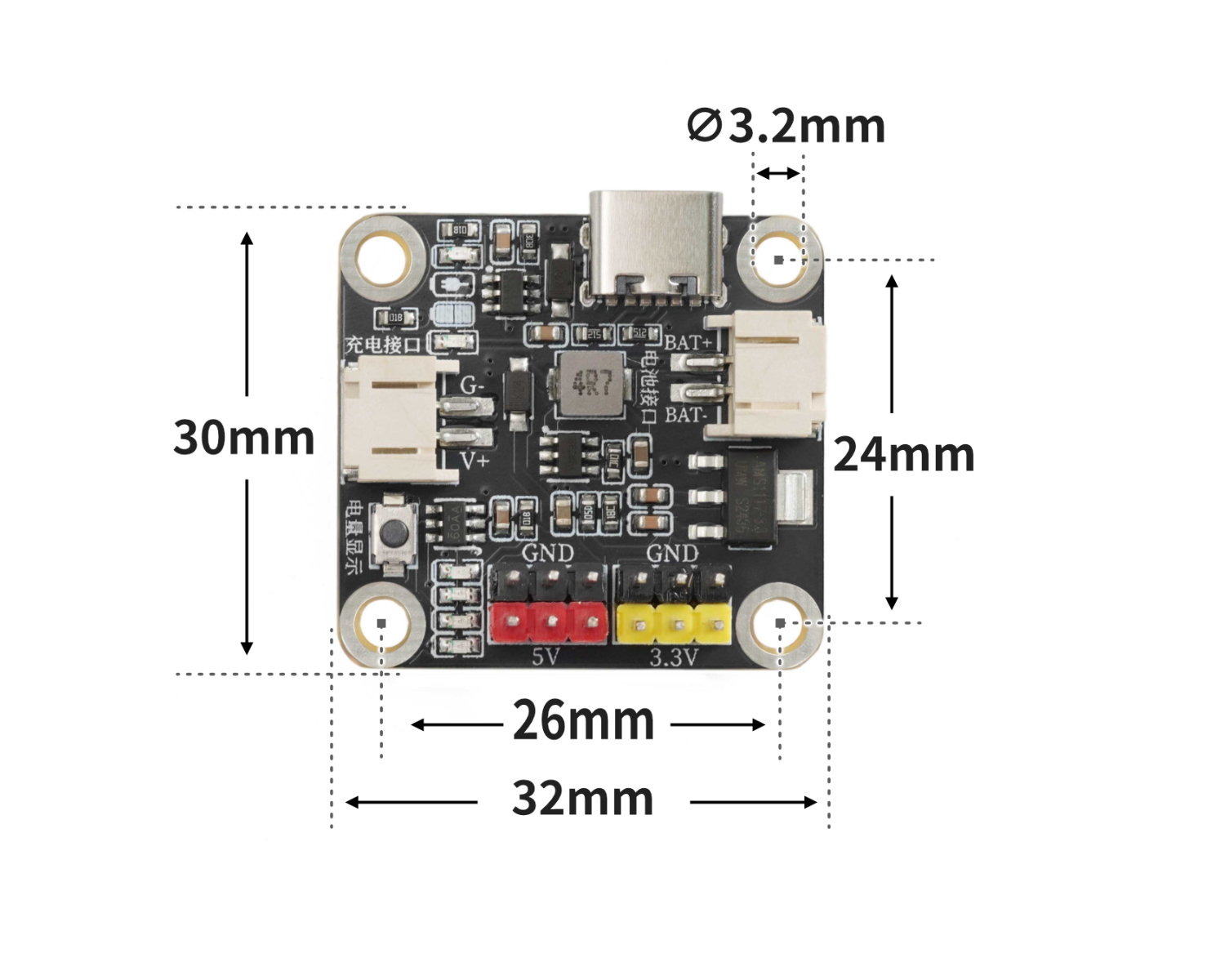

4, Platinegröße
5、Technische Parameter
Name: 3.7V Lithium-Ionen-Batterie-Ladung/Entlade-Modul
Modell: HS-P03
Anschlussart: USB-Anschluss,
Modulgröße: 30mm*32mm
Lochabstand: 24mm, 26mm Lochdurchmesser: 3.2mm
Montageart: Schrauben/Fertigsteinsetzung
Betriebstemperatur: 40°~80℃
Aufladen: Rotleuchtdiode leuchtet auf
Laden fertig: Blaue Leuchtdiode leuchtet auf
6、Testumgebung aufbauen

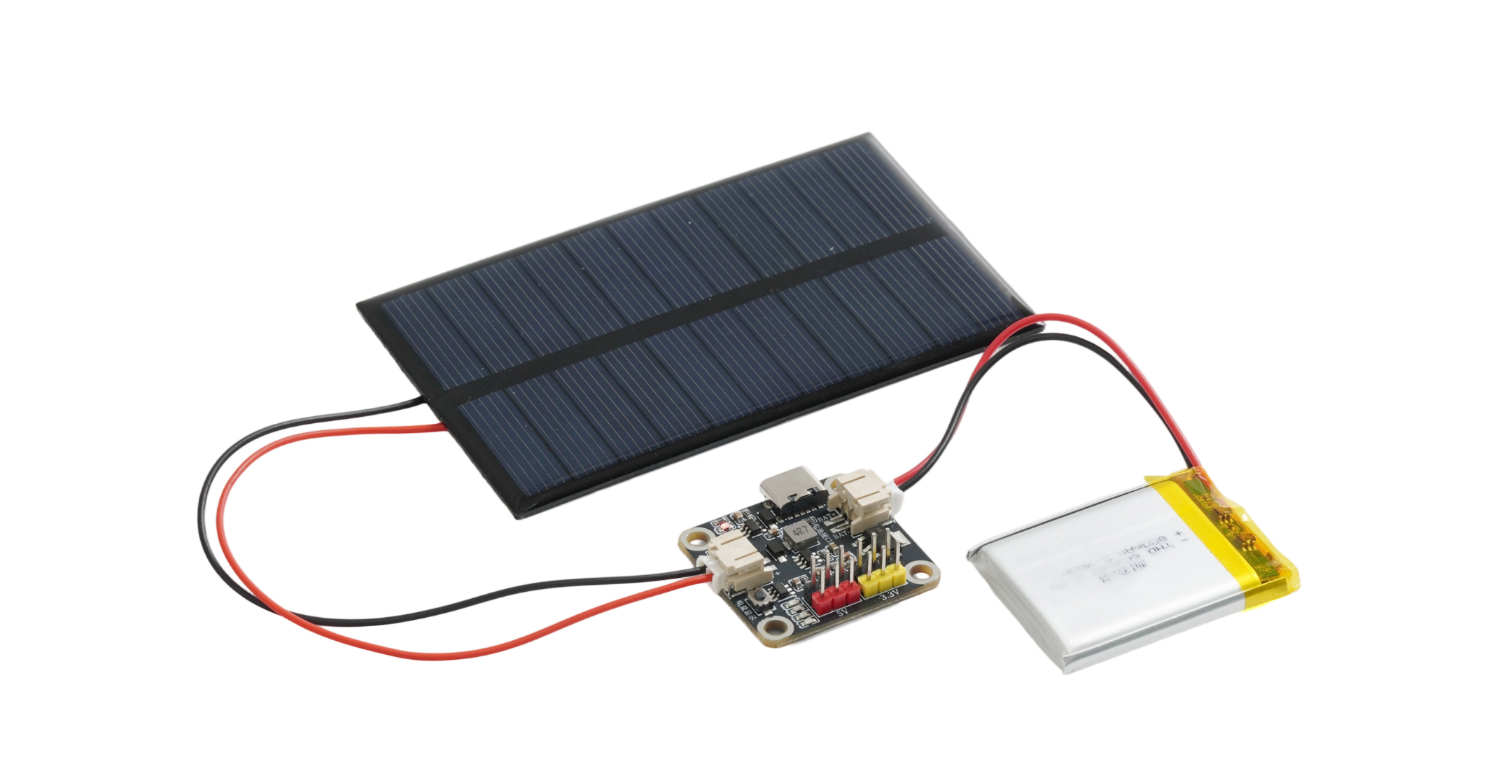

Testumgebung Einrichtung

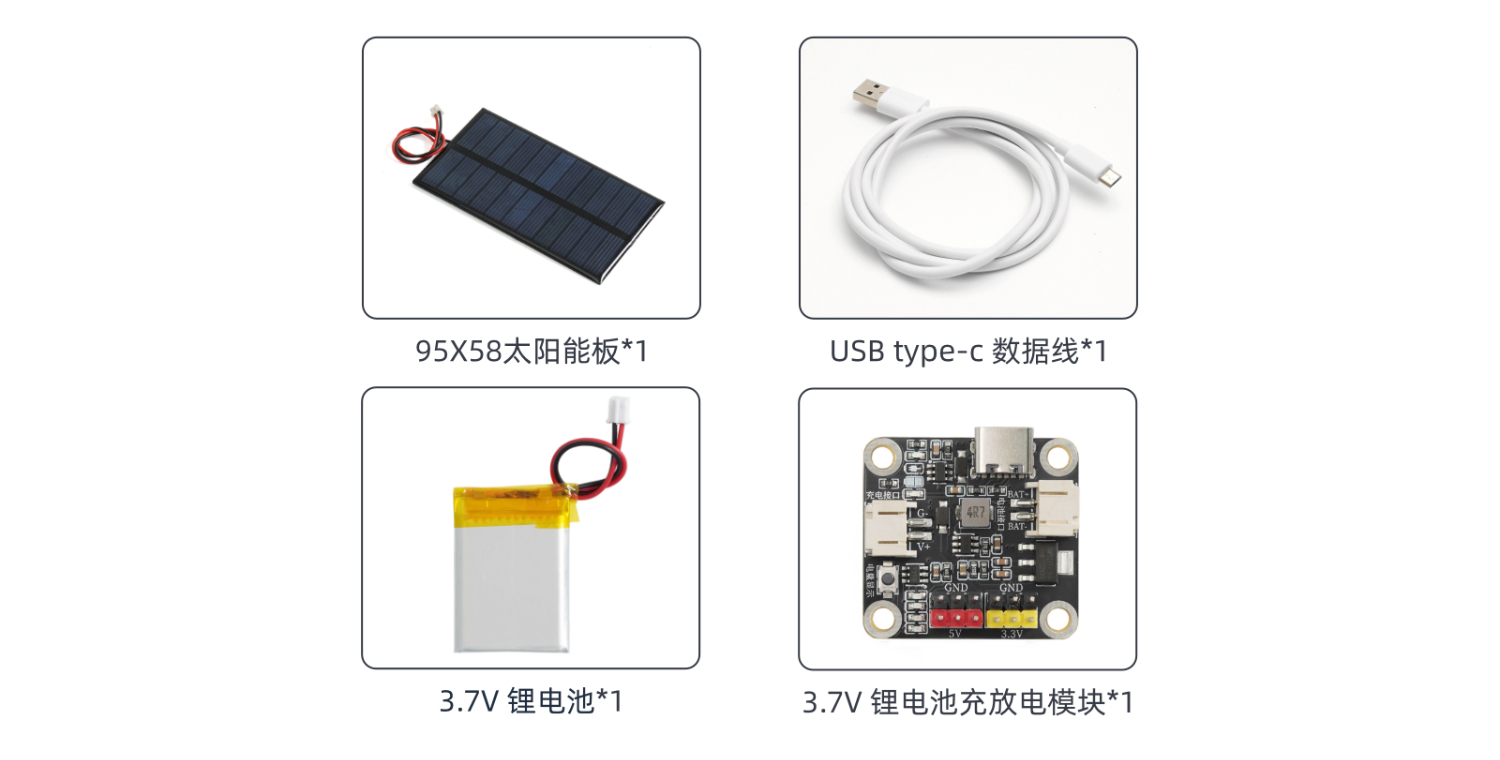

Vorbereiten Sie die Komponenten:
Magnetische Sichere Elektromagnetmodul (HS-P03) *1
3.3v Batteriepack
Solarzellenmodul
Komponenten:
7、Videoanleitung
Videoanleitung:Klicken Sie zum Anzeigen
8、Testergebnis
Testergebnis:
Mit der Änderung der Lichtintensität variiert die Ladezeit. Zum Beispiel kann die Lithium-Ionenbatterie unter voller direkter Sonneneinstrahlung innerhalb weniger Stunden von niedriger auf voller Ladung aufgeladen werden；Wenn die Beleuchtungsstärke unzureichend ist, wie bei bewölktem Wetter oder in schwach beleuchteten Innenräumen, kann sich die Ladezeit erheblich verlängern, und es kann sein, dass die Ladung nicht effektiv stattfindet.
