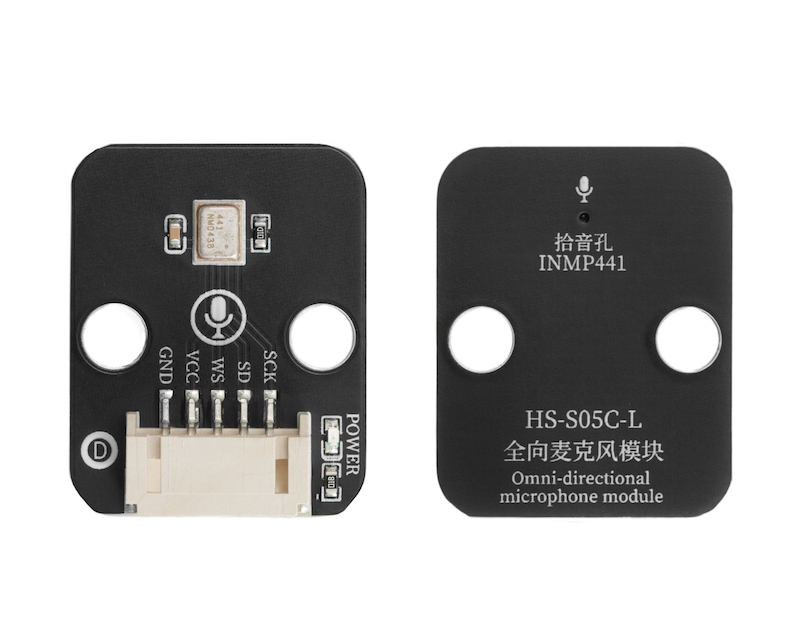

HS-S05C-L vollumfassender Mikrofonmodul

1、Einführung

2、Schemazeichnung

INMP441 Omni-Directional Mikrofonmodul-HS-S05C-L Schaltplan Klicken, um zu sehen

3、Modulparameter

• Spannung: 3.3V

• Verbindungsmethode: PH2.0 4P Steckerkabel

• Montageart: Bausteine fest

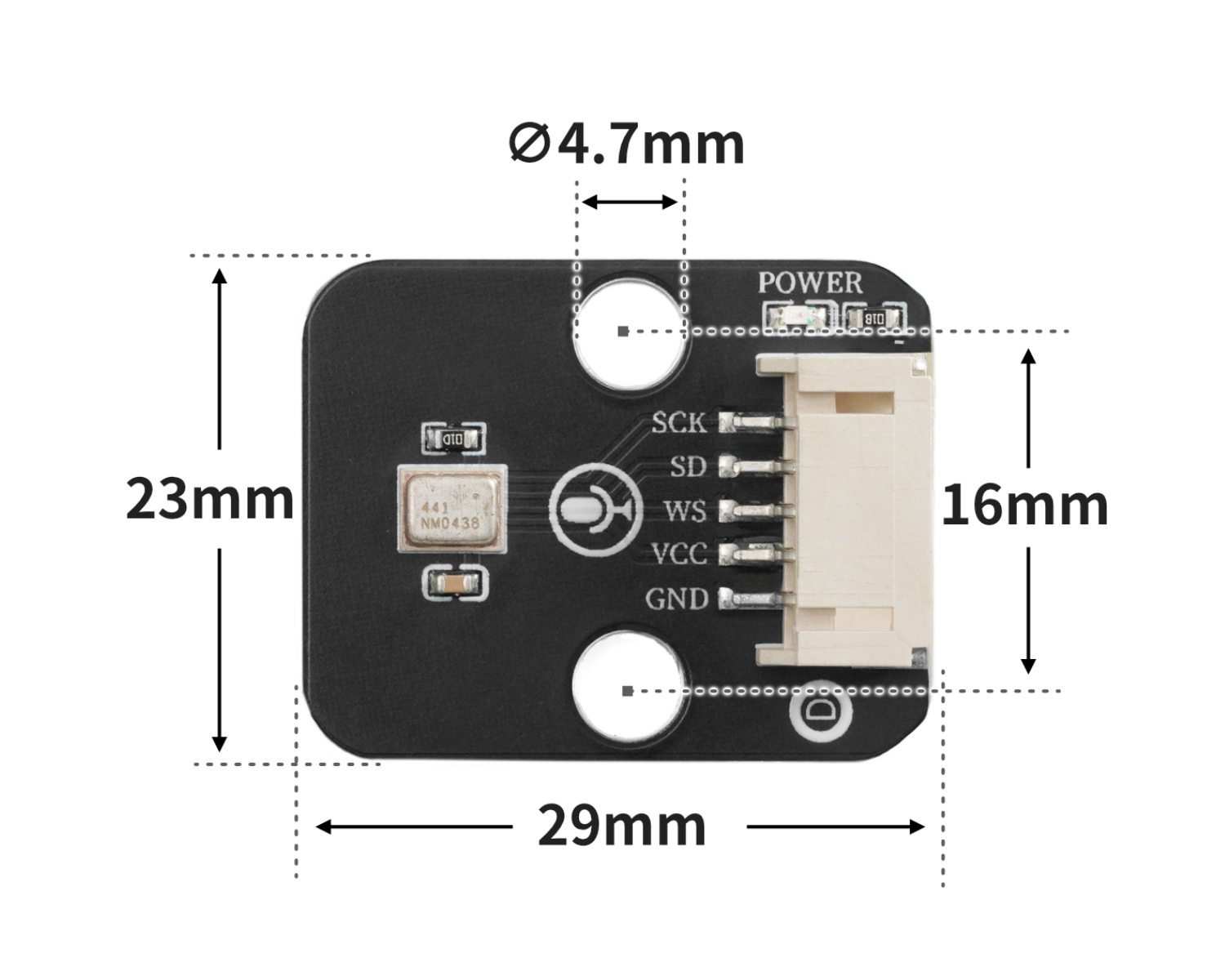

4, Platinegröße

5、Arduino IDE Beispielprogramm

Entwicklungsboard auswählen Python ESP32 [ESP32 Generic(4MB)] auf den Code-Modus umschalten und hochladen

Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE ESP32库文件下载及导入教程：Klicken Sie zum Anzeigen

示例程序（ESP32-Python）：

#define SAMPLE_RATE (44100)
#define I2S_MIC_WS (12)
#define I2S_MIC_SD (13)
#define I2S_MIC_BCK (14)
#define I2S_PORT_0 (I2S_NUM_0)
#define bufferLen (1024)
#include "Arduino.h"
#include "driver/i2s.h"

int16_t sBuffer_RX[bufferLen];
size_t bytesIn = 0;

void I2s_Mic_Init()
 {
   i2s_config_t i2s_config_RX{};
   i2s_config_RX.mode = (i2s_mode_t)(I2S_MODE_MASTER | I2S_MODE_RX);
   i2s_config_RX.sample_rate = SAMPLE_RATE;
   i2s_config_RX.bits_per_sample = I2S_BITS_PER_SAMPLE_16BIT;
   i2s_config_RX.channel_format = I2S_CHANNEL_FMT_ONLY_LEFT;
   i2s_config_RX.communication_format = (i2s_comm_format_t)(I2S_COMM_FORMAT_I2S | I2S_COMM_FORMAT_I2S_MSB);
   i2s_config_RX.intr_alloc_flags = ESP_INTR_FLAG_LEVEL1;
   i2s_config_RX.dma_buf_count = 8;
   i2s_config_RX.dma_buf_len = bufferLen;
   i2s_config_RX.use_apll = false;
   i2s_driver_install(I2S_PORT_0, &i2s_config_RX, 0, NULL);
   i2s_pin_config_t pin_config_RX{};
   pin_config_RX.mck_io_num = I2S_PIN_NO_CHANGE;
   pin_config_RX.bck_io_num = I2S_MIC_BCK;
   pin_config_RX.ws_io_num = I2S_MIC_WS;
   pin_config_RX.data_out_num = I2S_PIN_NO_CHANGE;
   pin_config_RX.data_in_num = I2S_MIC_SD;
   i2s_set_pin(I2S_PORT_0, &pin_config_RX);
   i2s_start(I2S_PORT_0);
 }
int16_t* Mic_Value()
 {
   i2s_read(I2S_PORT_0, sBuffer_RX, sizeof(sBuffer_RX), &bytesIn, portMAX_DELAY);
   for (int i = 0; i < bufferLen; i++)
   {
     sBuffer_RX[i] = sBuffer_RX[i]*2;
     if (sBuffer_RX[i] > (32767))
       sBuffer_RX[i] = (32767);
     else if (sBuffer_RX[i] < (-32768))
       sBuffer_RX[i] = (-32768);
   }
   return sBuffer_RX;
 }

void setup(){
  I2s_Mic_Init();
  Serial.begin(115200);
}

void loop(){
  short *data = Mic_Value();
  for (int i = 0; i <= 1023; i = i + (1)) {
    Serial.println(data[i]);
  }

}

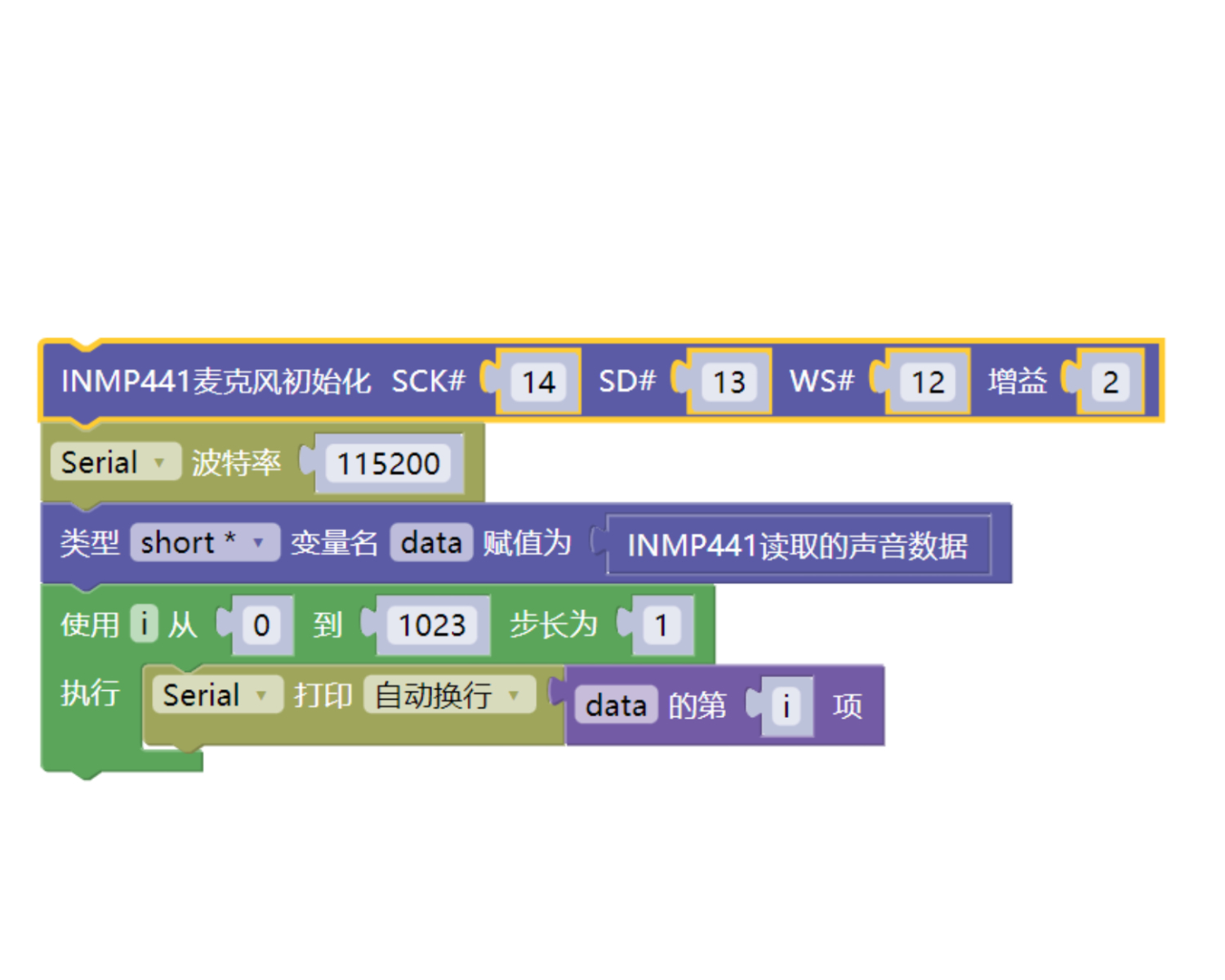

6、米思齐 Mixly 示例程序（图形化语言）

Mischici Mixly Bibliothekdatei (ESP32-Entwicklungsboard - C-Sprachversion):2、第二步将UNO开发板的库文件下载后解压在桌面。

Beispielprogramm (ESP32-Entwicklungsboard-C-Version):2、第二步将UNO开发板的库文件下载后解压在桌面。

7, Aufbau des Testumgebungs

Arduino ESP32 Testumgebung einrichten

Vorbereiten Sie die Komponenten:

• ESP32 Entwicklungsboard *1

• ESP32 EXP1 Erweiterungsplatine *1

• USB type-c Datenkabel *1

• HS-S05C-L Omni-Directional Mikrofonmodul*1

• PH2.0 5P PH2.0 Stecker auf DuPont Kabel *1

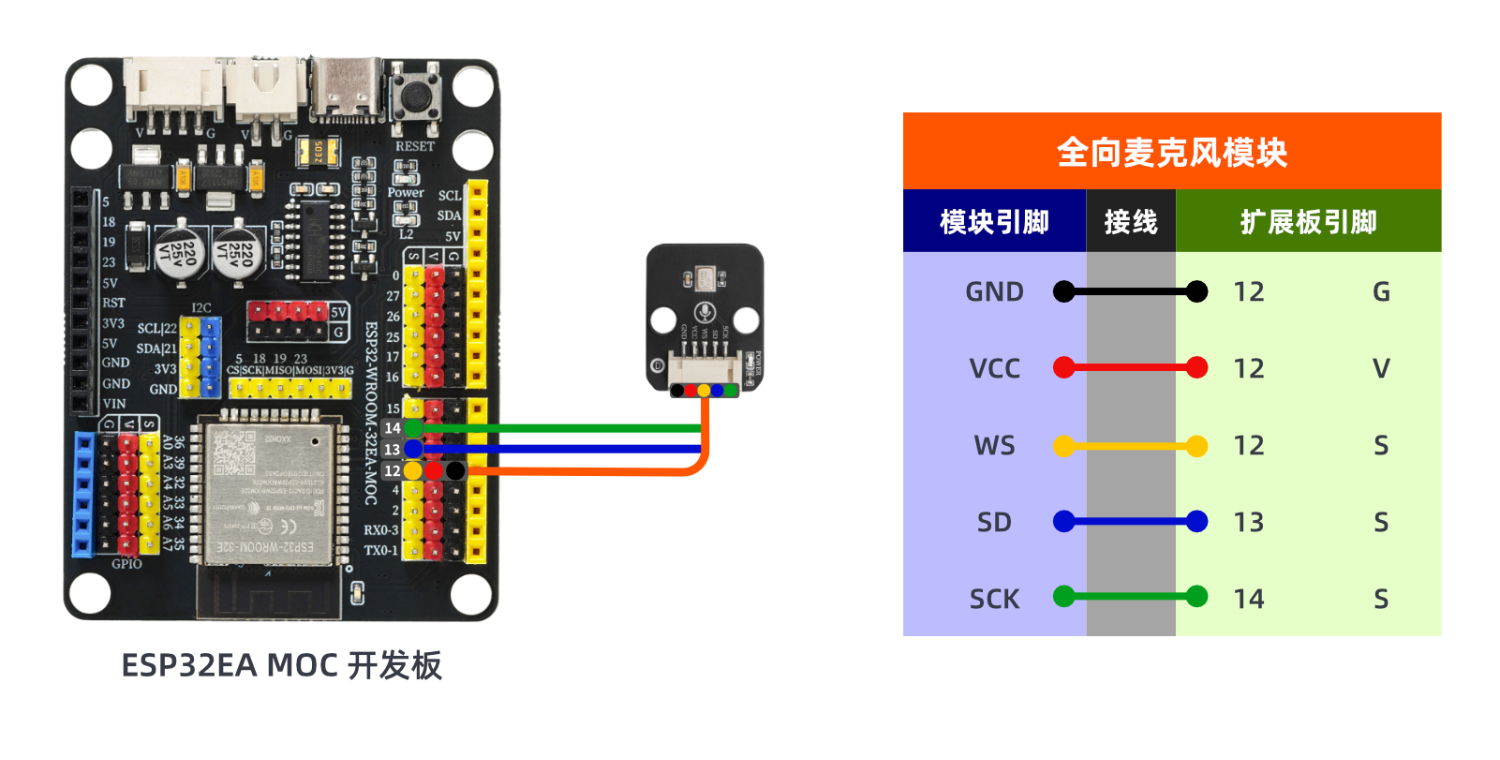

Schaltplan der Leitung:

ESP32 Testumgebung einrichten

Vorbereiten Sie die Komponenten:Wird aktualisiert...

Schaltplan der Leitung:Wird aktualisiert...

8, Video-Tutorial

Arduino UNO Videoanleitung:Klicken Sie zum Anzeigen

ESP32 Python Videoanleitung:Klicken Sie zum Anzeigen

9、Testergebnis

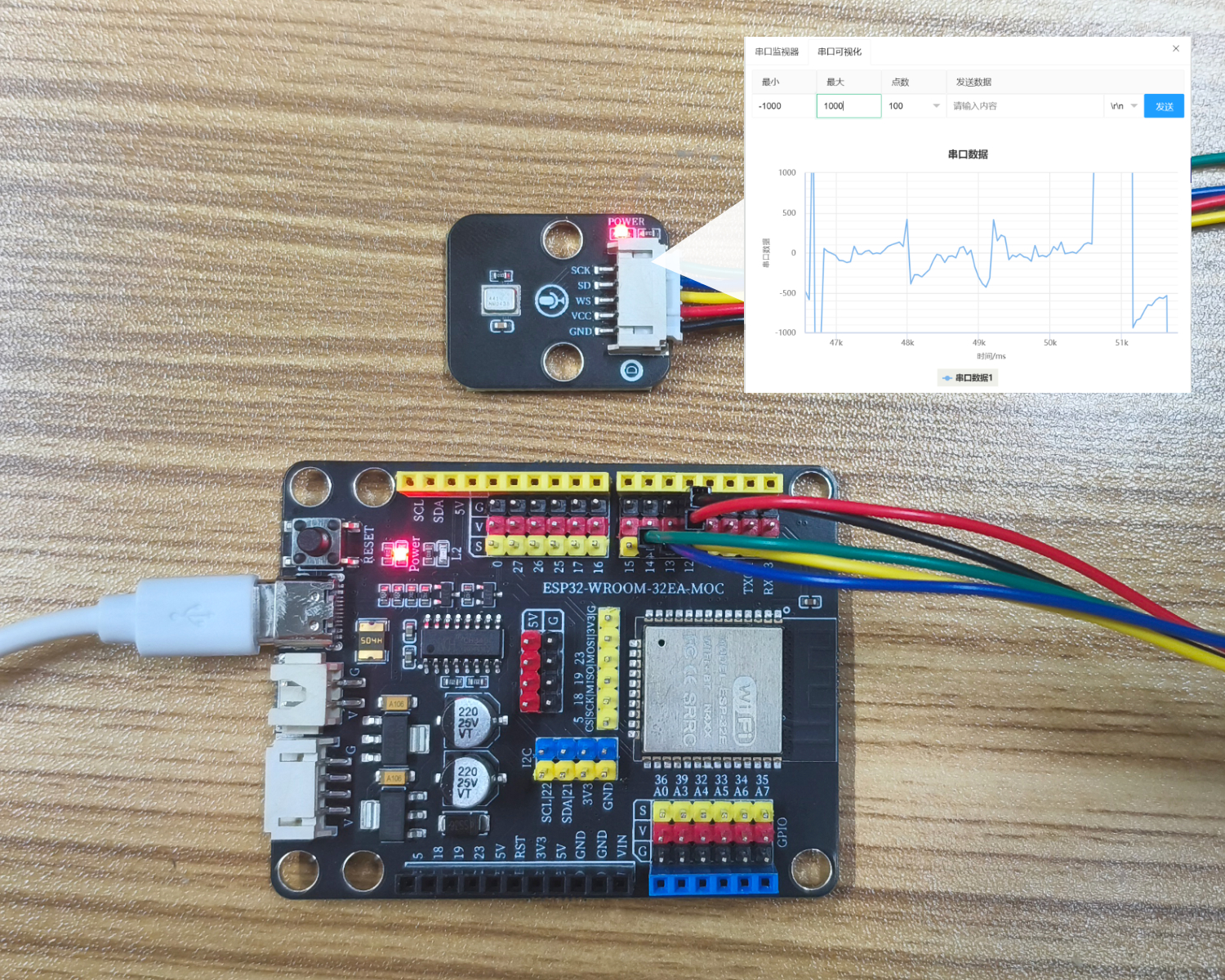

Arduino UNO Testergebnis：

Die Parameter der Serienanschlussvisualisierung müssen geändert werden, Minus 1000, Maximal 1000, Punkte 100, direkt in das Mikrofon sprechen, im Diagramm der Serienanschlussvisualisierung können die Wellenformen der Stimmveränderungen sichtbar sein..
