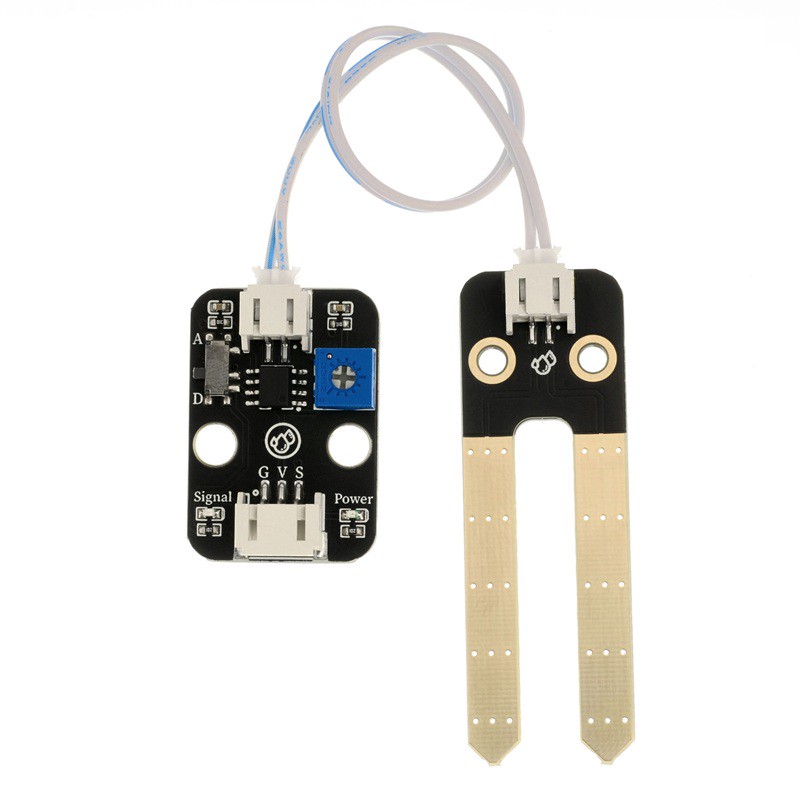

HS-S09-LC Feuchtigkeitssensor für den Boden

1、Einführung

Der Feuchtigkeitssensor für den Boden ist ein Sensorgerät, das hauptsächlich zur Messung der Feuchtigkeit des Bodens verwendet wird und weit verbreitet ist in der Automatischen Wischdüse für Autos, in intelligenten Lichtsystemen und intelligenten Dachsystemen.Der Sensor verwendet hochwertiges FR-04-Doppelmaterial, eine große Fläche von 5,0 * 4,0 cm und eine Nickelbehandlung.Es hat Antioxidationsfähigkeit, Leitfähigkeit und bessere Haltbarkeit; die Empfindlichkeit kann mit einem Potentiometer reguliert werden; die Betriebsspannung beträgt 3,3 V bis 5 V. Ausgabeform: Ausgabe von numerischen Werten (0 und 1) und analogem AO-Spannungsausgang, Verwendung eines LM393-Doppelspannungs 比较 sers, wenn der Sensor an eine 5V-Stromversorgung angeschlossen ist, wird auf dem Sensorbrett keine Feuchtigkeit erkannt, der DO-Ausgang ist im Hochstand.Wenn in den Boden oder das Wasser eingesteckt, befindet sich der DO-Ausgang im Low-Level.Wenn die Sensorplatte trocken ist, wird der Ausgang einen hohen Zustand zurückgeben.AO analoger Ausgang kann an den AD-Eingang des Mikrocontrollers angeschlossen werden, um die Feuchtigkeit oben zu detektieren.DO-Digitalausgang kann auch an einen Mikrocontroller angeschlossen werden, um zu überprüfen, ob Wasser fehlt.

2、Schemazeichnung

Regenwasser-Sensormodul-HS-S09-L SchaltplanKlicken Sie zum Anzeigen

3、Modulparameter

Pinbezeichnung	Beschreibung
G	GND（Spannungsversorgungsminus）
V	VCC（Spannungsversorgungsplus）
S	Digital Signalspinne
A	Simulations-Signal-Pin

Spannungsversorgung: 3.3V / 5V
Verbindungsmethode: PH2.0 2/3P
Installationsart: Schraubenmontage / Lego-Bauweise

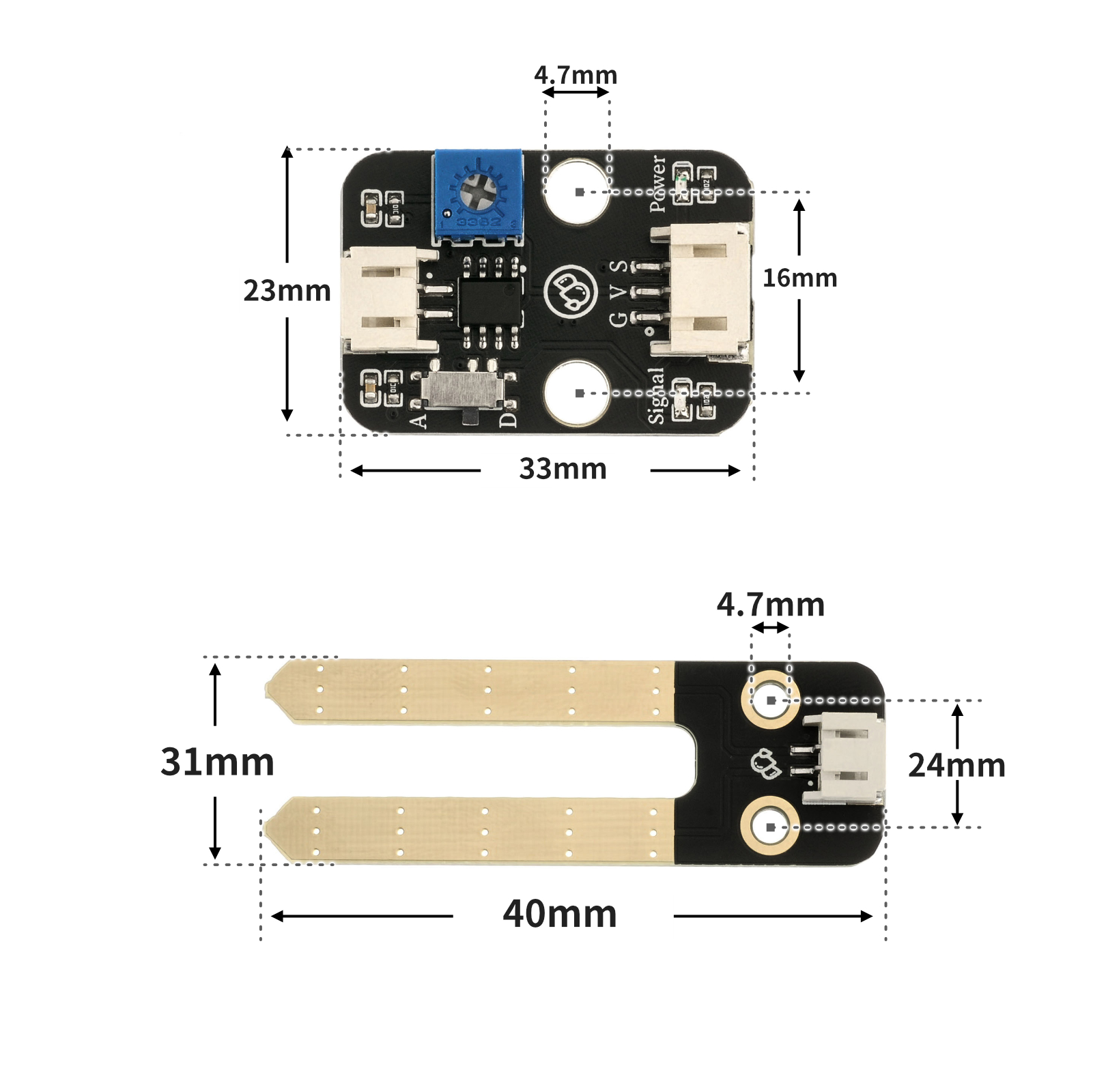

4, Platinegröße

5、Arduino IDE Beispielprogramm

Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
Anleitung zum Herunterladen und Importieren der Bibliotheksdateien für das Arduino IDE:Klicken Sie zum Anzeigen

Beispielprogramm (UNO-Entwicklerboard):

void setup(){
  Serial.begin(9600);
  pinMode(3, INPUT);
  pinMode(6, OUTPUT);
  pinMode(3, INPUT);
}

void loop(){
  //雨滴检测模块接D3，有源蜂鸣器接开发板D6
  //

  //轻轻调节控制板模块背部电位器，土壤湿度感应板检测到湿度的情况下，控制板模块指示蓝灯亮起；
  //土壤湿度感应板干燥情况下，控制板模块指示蓝灯熄灭。
  if (digitalRead(3) == 1) {
    //土壤湿度感应板干燥情况下，输出高电平（1），控制板模块信号指示蓝灯熄灭，蜂鸣器不响。
    digitalWrite(6,LOW);
    Serial.println(String("干燥土壤：") + String(digitalRead(3)));

  } else if (digitalRead(3) == 0) {
    //土壤湿度感应板遇到水或湿润土壤的情况下，输出低电平（0），控制板模块信号指示蓝灯亮起
    digitalWrite(6,HIGH);
    Serial.println(String("湿润土壤：") + String(digitalRead(3)));
  }

}

6、ESP32 Python Beispiel (für Mixly IDE /米思齐)

Entwicklungsboard auswählen Python ESP32 [ESP32 Generic(4MB)] auf den Code-Modus umschalten und hochladen

Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE ESP32库文件下载及导入教程：Klicken Sie zum Anzeigen

示例程序（ESP32-Python）：

import machine

pin2 = machine.Pin(2, machine.Pin.IN)
pin4 = machine.Pin(4, machine.Pin.OUT)
while True:
if pin2.value() == 1:
pin4.value(0)
else:
pin4.value(1)

7、米思齐 Mixly 示例程序（图形化语言） in Deutsch

Beispielprogramm (UNO-Entwicklerboard):2、第二步将UNO开发板的库文件下载后解压在桌面。
Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE Arduino库文件下载及导入教程：Klicken Sie zum Anzeigen

Beispielprogramm (ESP32-Entwicklungsboard):2、第二步将UNO开发板的库文件下载后解压在桌面。
Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE ESP32库文件下载及导入教程：Klicken Sie zum Anzeigen

8、Testumgebung Einrichtung

Testumgebung für Arduino UNO einrichten

Vorbereiten Sie die Komponenten:

UNO-R3 Entwicklungsboard *1
UNO-R3 P Erweiterungsplatine *1
USB type-c Datenkabel *1
Feuchtigkeitssensor (HS-S09L) *1
Bodenzwischensensor (HS-S09C) *1
Aktiver Hebel (HS-F07L) *1
PH2.0 2-polige Steckverbindung * 1
PH2.0 3P-Doppelkopfsteckerkabel * 2

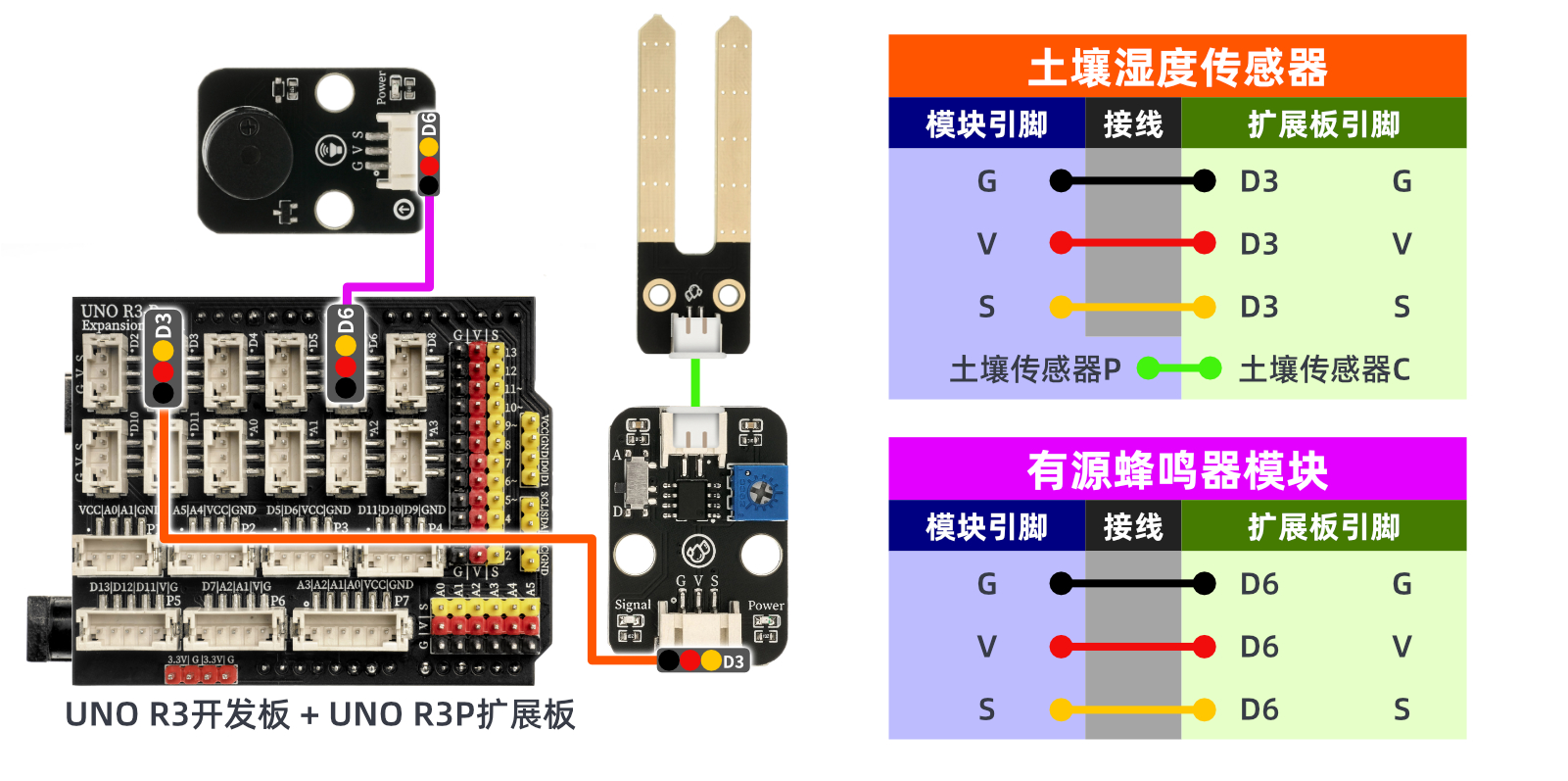

Schaltplan der Leitung:

ESP32 Testumgebung einrichten

Vorbereiten Sie die Komponenten:Wird aktualisiert...

Schaltplan der Leitung:Wird aktualisiert...

9、Video-Tutorial

Arduino UNO Videoanleitung:Klicken Sie zum Anzeigen

ESP32 Python Videoanleitung:Klicken Sie zum Anzeigen

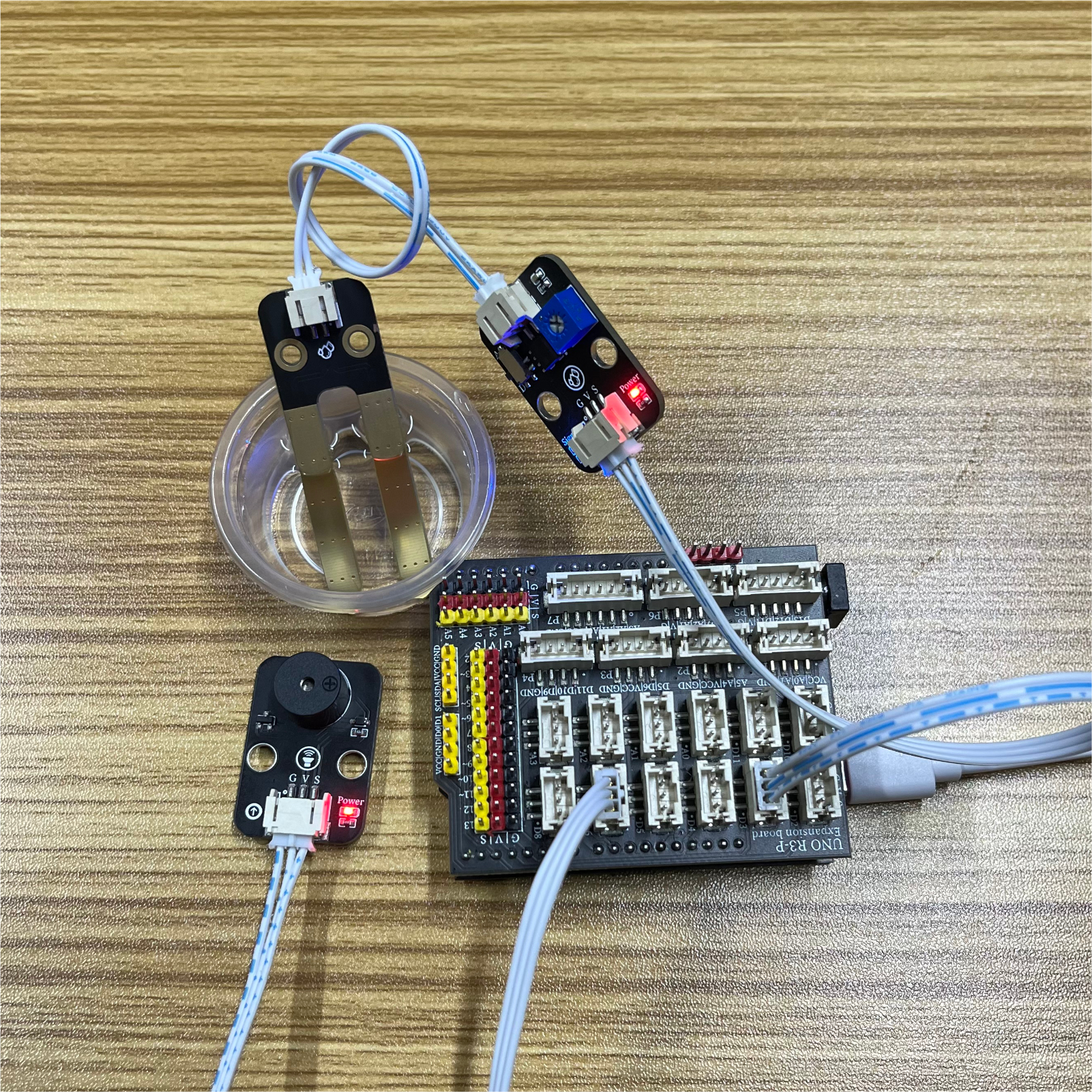

10、Testergebnis

Arduino UNO Testergebnis:

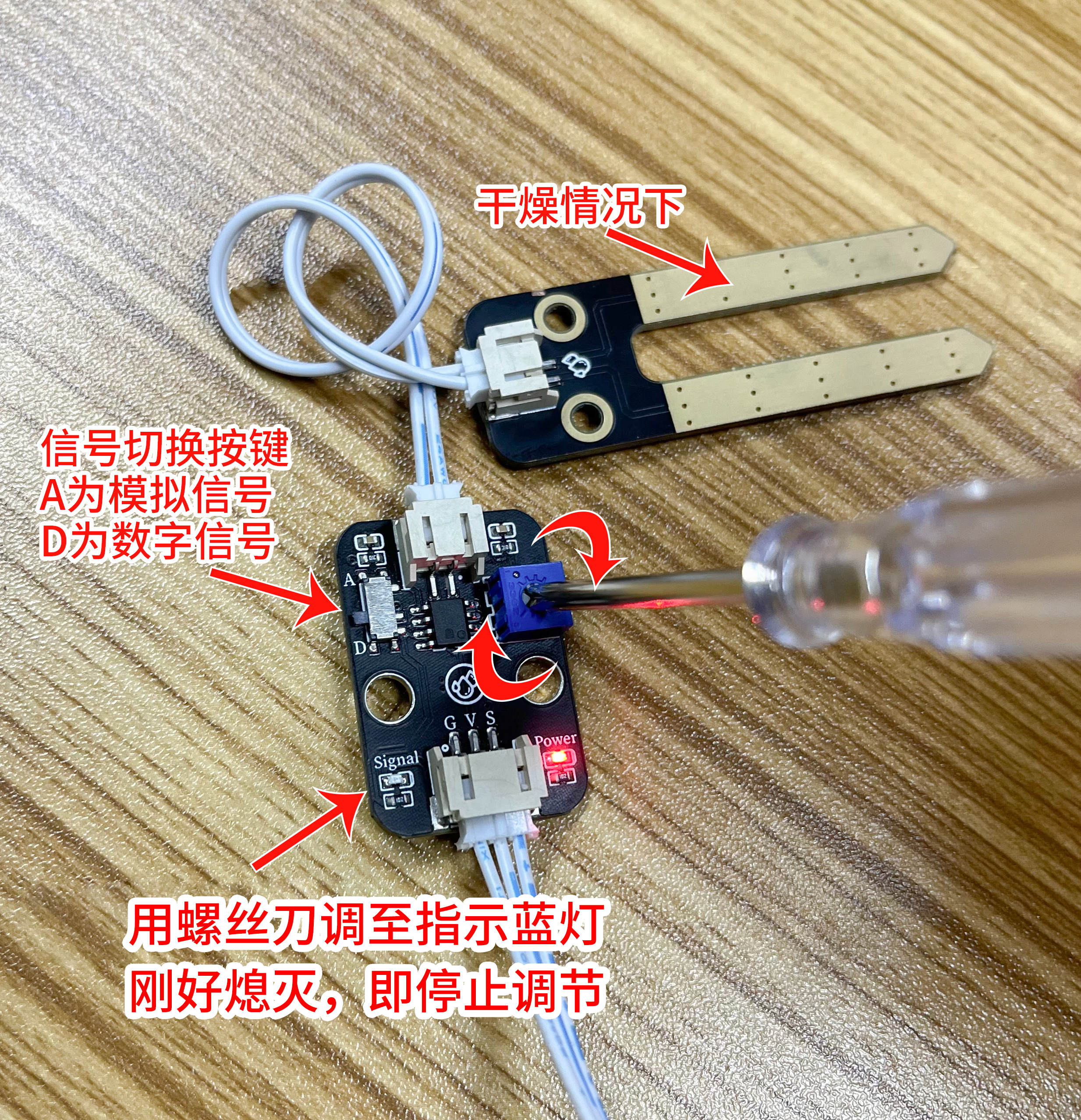

Unter Spannung des Erdfeuchtigkeitssensor-Moduls, leicht das Potentiometer auf der Rückseite des Steuermoduls einstellen, wenn das Erdfeuchtigkeitssensor-Board Feuchtigkeit erkennt, leuchtet die Blaue Lampe am Steuermodul auf; Wenn das Erdfeuchtigkeitssensor-Board trocken ist, erlischt die Blaue Lampe am Steuermodul.

Nachdem die Kabel an den Gerät angeschlossen sind, kopieren Sie das obige Programm auf die Arduino UNO-Entwicklungsplatine und öffnen Sie den seriellen Monitor, stecken Sie den Feuchtigkeitssensor in den Boden oder das Wasser, und Sie können sehen, dass die Daten sich ändern.

ESP32 Python Testergebnisse:

Nachdem das Gerät mit dem Kabel verbunden ist, kopieren Sie das obige Programm auf die ESP32-Entwicklungskarte und öffnen Sie den seriellen Monitor, stecken Sie den Feuchtigkeitssensor in den Boden oder ins Wasser, und Sie können sehen, dass die Daten sich ändern.
