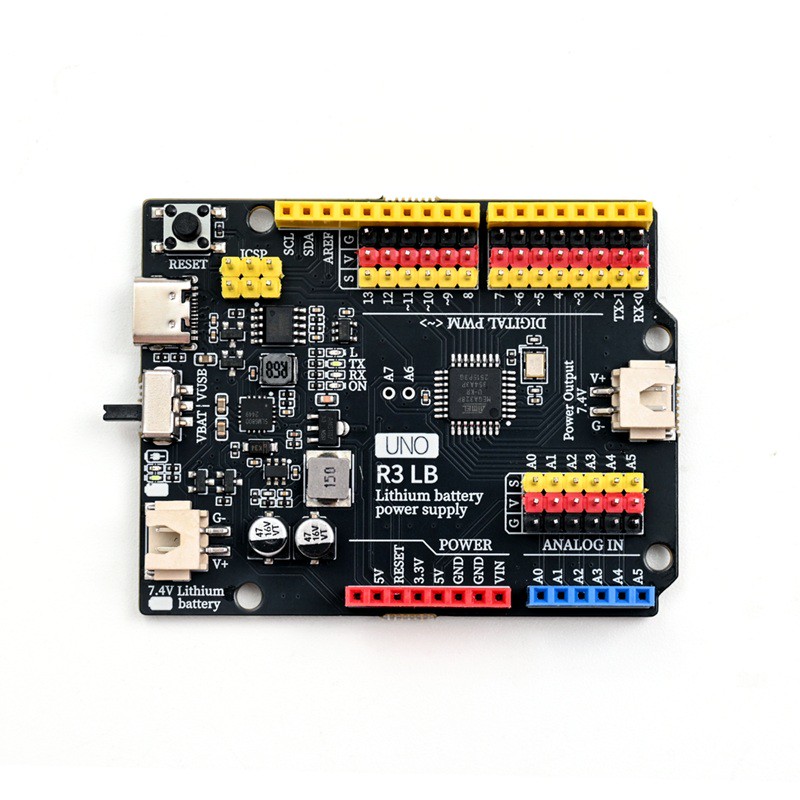

HELLO-STAB-UNO-R3-LB

1、Einführung

HELLO‑STEM‑UNO‑R3‑LB ist eine kompatible Arduino UNO R3 ATmega328P Entwicklungsplatine, die den traditionellen USB-B in einen Type-C-Anschluss aktualisiertType-C-Schnittstelle；CH340K realisiert USB-Terminalmodus；TPS54302DDCR realisiert breiten Spannungs VIN-Eingangsabfall 5V；SLM6800 als Dualzellen-Lithium-Ionen-Auflade-Management-Chip, unterstützt die Aufladung und Entladung von 7,4V (2S) Lithium-Ionen-Batterien; Der VIN-Anschluss wird wiederverwendet, kann sowohl als 7,4V Lithium-Ionen-Batterieanschluss als auch als externer直流 Stromquelleeingang dienen; wenn keine Batterie angeschlossen ist, kann externer VIN-Stromquelle zugeführt werden;Unterstützt USB-Stromversorgung, externe VIN-Direktstromversorgung, 7,4V-Doppelschicht-Lithium-Ionen-Batterie-Stromversorgung in drei Arten; mit Schalter kann die manuelle Umschaltung zwischen VUSB-Stromversorgung und VBAT-Stromversorgung realisiert werden; die Pins sind 100% kompatibel mit dem UNO R3- Erweiterungsboard, gerichtet auf Maker-Unterricht, tragbare Prototypenentwicklung, Mikrocontroller-Experimentierprojekte.

2、Technische Spezifikationen

⚠️Wichtig: VIN ist ein Mehrfachstecker, beim Anschluss von Batterien ist nur der Anschluss erlaubt2 in Reihe geschlossene Lithium-Ionen-Batterien (Nennspannung 7.4V)，Batterien mit 3.7V und mehr als 3 Zellen sind nicht erlaubt; Als externer Spannungsversorgungseingang wird empfohlen, 6-9V langfristig zu verwenden;externer Stromversorgung und Lithium-Ionen-Batterien sind gleichzeitig an der VIN-Schnittstelle nicht erlaubt.

3、Eigenschaften

• 1. Hauptsteuerung: ATMEGA328P-AU, 16MHz externer Keramikresonator.

• 2. USB-Schnittstelle: Type-C, CH340K USB-UART Brücke, um Programminstallation und serielle Kommunikation abzuschließen.

• 3. Stromversorgung: Type-C USB5V; VIN-Schnittstelle Wiederverwendung: externer Gleichstrom 6-9V Einlass / 7.4V (2S) Lithium-Ionen-Batterieanschluss; mit Schiebeschalter VUSB/VBAT Stromversorgung manuell umschalten.

• 4. Spannungsausgang: TPS54302DDCR Ausgang 5V; AMS1117-3.3 Ausgang 3.3V.

• 5. Batteriemanagement: SLM6800, 5V-Eingang zum Aufpumpen für 2S Lithium-Ionen-Batterieaufladung, Ladeende bei voller Ladung 8,4V, maximale Ladeleistung 1A.

• 6. IO-Ressourcen: 14 digitale IO (6 PWM-Pfade), 8 Analogeingänge A0-A7; UART / I2C / SPI Hardware-Peripherie.

• 7. Peripherie: Reset-Taste, Stromversorgung, TX/RX, D13 Benutzer-LED, ICSP-Programmierinterface,VUSB/VBAT Versorgungsschalter zum Umschalten.

• 8. Kompatibel mit dem Standard-Arduino-UNO-R3-Expansionsboard.

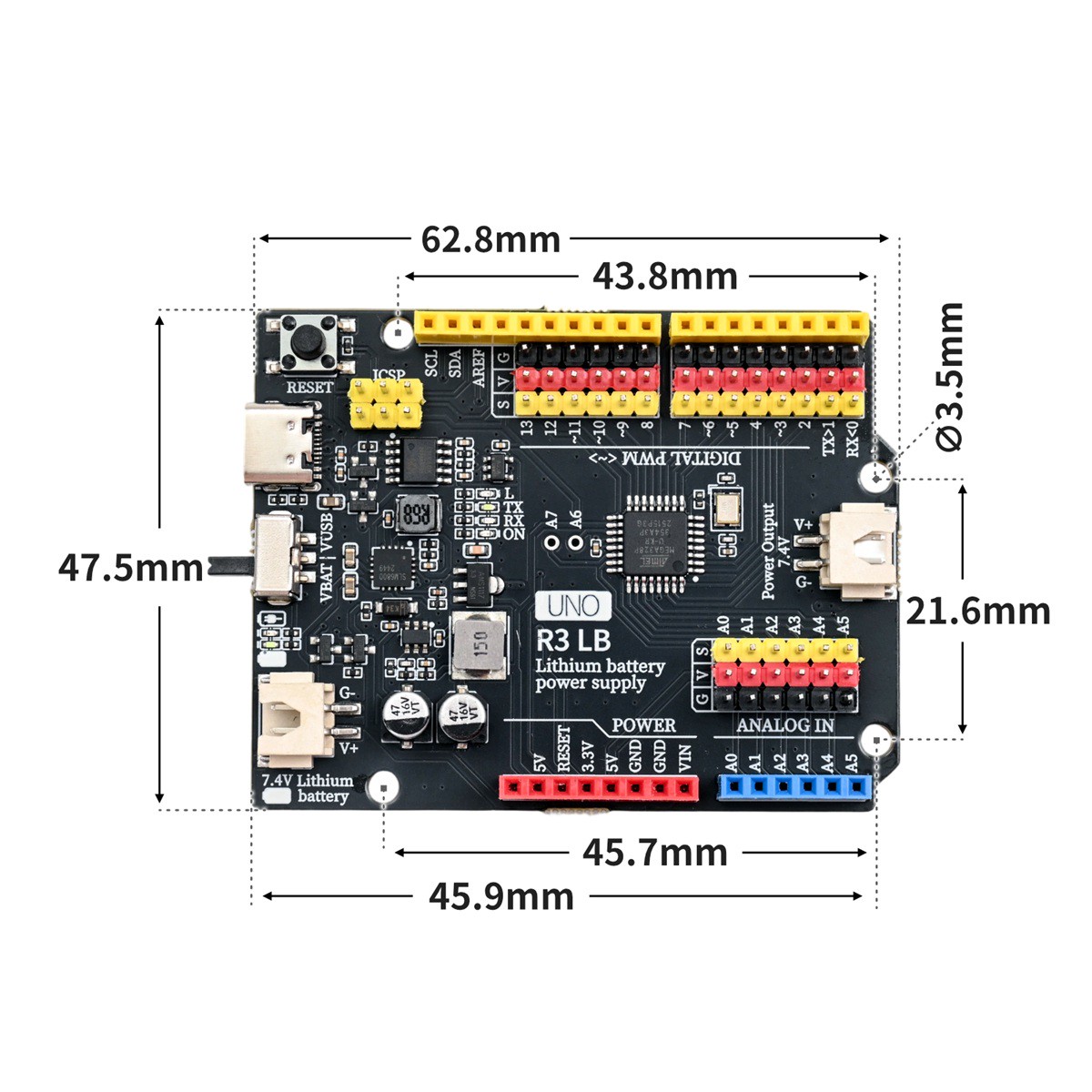

4, Platinegröße

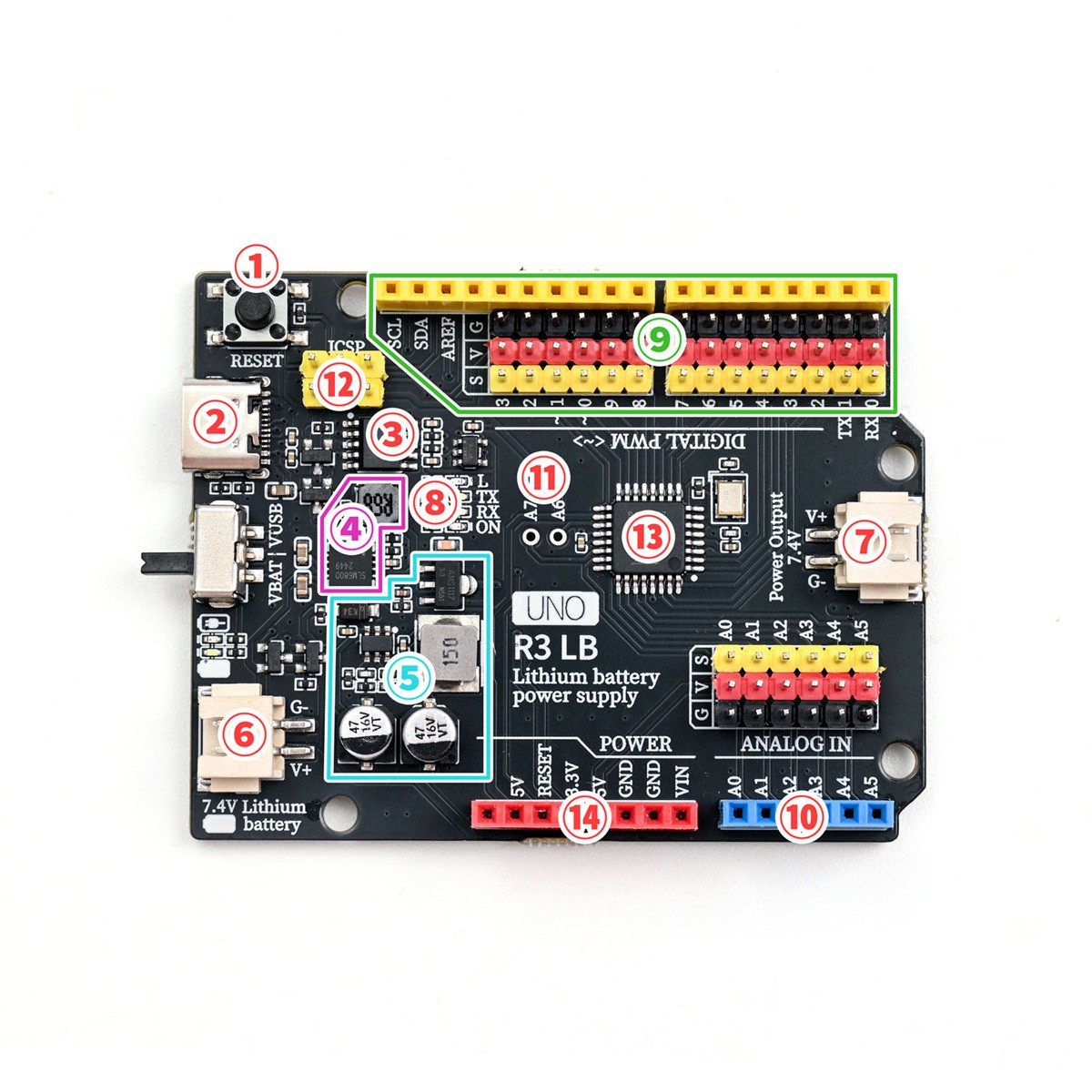

5、Entwicklungsboard-Decodierung

• ① Reset-Taste
  Durch Drücken der Reset-Taste wird die Entwicklungskarte neu gestartet und das neu gebrannte Programm neu ausgeführt.

• ② Type-C-Anschluss (USB-Anschluss)
  Kann die Entwicklungsplatine über den Computer-USB versorgen und auch die Funktionen der Programmdownloads und der Datenübertragung über serielle Kommunikation übernehmen.

• ③ Seriell-Chip
  Verantwortlich für die Umwandlung der von Type-C USB empfangenen Daten in Seriendaten und die Übertragung an den ATMEGA328P-Maincontroller.

• ④ Ladung IC-Modul
  Lithium-Ionen-Batterielademanagement-Chip, der die 7,4V Lithium-Ionen-Batterie an der Batteriebuchse aufladen kann, wenn der Type-C an das Netzteil angeschlossen ist.

• ⑤ Verstärkte Stromversorgung-Stabilisierungsschaltung
  Hochleistungsstabilitätsdrosselmodul, das 7,4V Lithiumbatteriespannung stabilisiert und 5V starken Strom ausgibt, um mehrere Servos, Motoren und andere hochleistungsstarke Peripheriegeräte anzutreiben.

• ⑥ Batterieklemme
  Spezialisierte Lithiumbatteriebuchse, die den Anschluss von 7,4V (2 in Reihe 18650) Lithiumbatteriequellen unterstützt und für mobile Projekte wie Autos, Roboterarme usw. geeignet ist.

• ⑦ Spannungsoutputklemme (rechtsseitig)
  Unabhängiger Spannungsoutputanschluss, der 7,4V Batteriespannung nach außen ausgibt und externen hochleistungsstarken Geräten Strom liefert.

• ⑧ LED-Anzeigelampe
  Brettbeleuchtung: Die Spannungsanzeige leuchtet ständig, die RX/TX-Serialportleuchte blinkt, wenn Daten empfangen oder gesendet werden; das L-Licht entspricht dem D13-Pin-Ebenstand.

• ⑨ Digitales I/O-Interface (digitales G/V/S-Erweiterungsinterface)
  Erweiterungsstecker für digitale Pins, G=GND-Negativpol, V=5V Spannungspluspol, S = digitales Signalpin. Einige Pins sind mit PWM gekennzeichnet und unterstützen analoge Ausgabefunktionen wie Servoantriebe, LED-Helligkeitsregulierung usw.

• ⑩ Analoges Interface (analoges G/V/S-Erweiterungsinterface)
  Basis-Simulationsignaleingangsstecker A0-A5, um die Spannungssignale von Potentiometern, Lichtsensoren und anderen Simulationsensoren zu lesen.

• ⑪ A6 A7 Simulationsanschluss
  Reservierte Leiterplattenvergrößeung für zusätzliche Simulationsinputs, um mehr Simulationsensoren anzuschließen

• ⑫ ICSP-Seriellenport
  ICSP-Programmflash-Interface, mit dem Bootloader-Programm auf den Hauptprozessor flashen kann.

• ⑬ Mikrocontroller (ATMEGA328P Hauptprozessor)
  Das Herzstükchen der Entwicklungsplatine, für das Speichern von Programmen, Ausführung von Code, Rechenverarbeitung und die Steuerung der Signalinput- und -output der gesamten IO-Stecker verantwortlich.

• ⑭Spannungsausgang
  Dieser Stecker kann 5V, 3.3V, VIN-Ursprungsspannungsversorgung und Erdung ausgeben.

Notwendigkeit

1. 1.IO-Buspin-Leistungsmaximalstrom 20mA, hocheffiziente Verbraucher mssen externen Treiber (MOS, Transistor, Relaismodul) verwenden.

2. A6, A7 unterstützen nur Analogeingang und können nicht als Digitale/O-I/O verwendet werden.

3. SLM6800 ist nur kompatibel.2-Serie 7,4V Lithiumbatterie (voll geladen 8,4V), Einzel- oder 3-Serie-Lithiumbatterien sind nicht erlaubt, da sonst Batterieberspannung und Brandgefahr sowie Schadensmeldung am Chip auftreten knnen.

4. Der VIN-Eingangsspannung ist strengstens von 18V nicht zu überschreiten, als externer Spannungsversorgungseingang lange als Vorschlag ≤6‑9V.

5. VIN, Lithium-Ionen-Akku angeschlossen, muss sorgfältig zwischen V+(B+), G-(B-), umgekehrt direkte Beschädigung von SLM6800.

6. Die Funktion des Schieberschalters: Der USB-Modus von TPS54302DDCR ist deaktiviert, USB versorgt direkt das Motherboard mit 5V; Der Batrietemodus von TPS54302DDCR ist aktiviert, das Motherboard wird mit 5V von TPS54302DDCR versorgt, die USB-Spannungsversorgung zum Motherboard wird unterbrochen, USB behält die Daten- und Ladeeingangsfunktionalität bei.

7. Der Schalter ist im Batrietemodus, der VIN-Anschluss hat keine gültige Spannung, nur Type-C einstecken, das Motherboard startet nicht, Type-C führt nur Lade- und Datenkommunikation aus.

8. VIN ist ein Mehrzweckanschluss,Es ist streng verboten, externe Gleichstromquellen und Lithium-Ionenbatterien gleichzeitig am VIN-Anschluss anzuschließen, da dies Hardwarebeschädigungen verursachen kann.

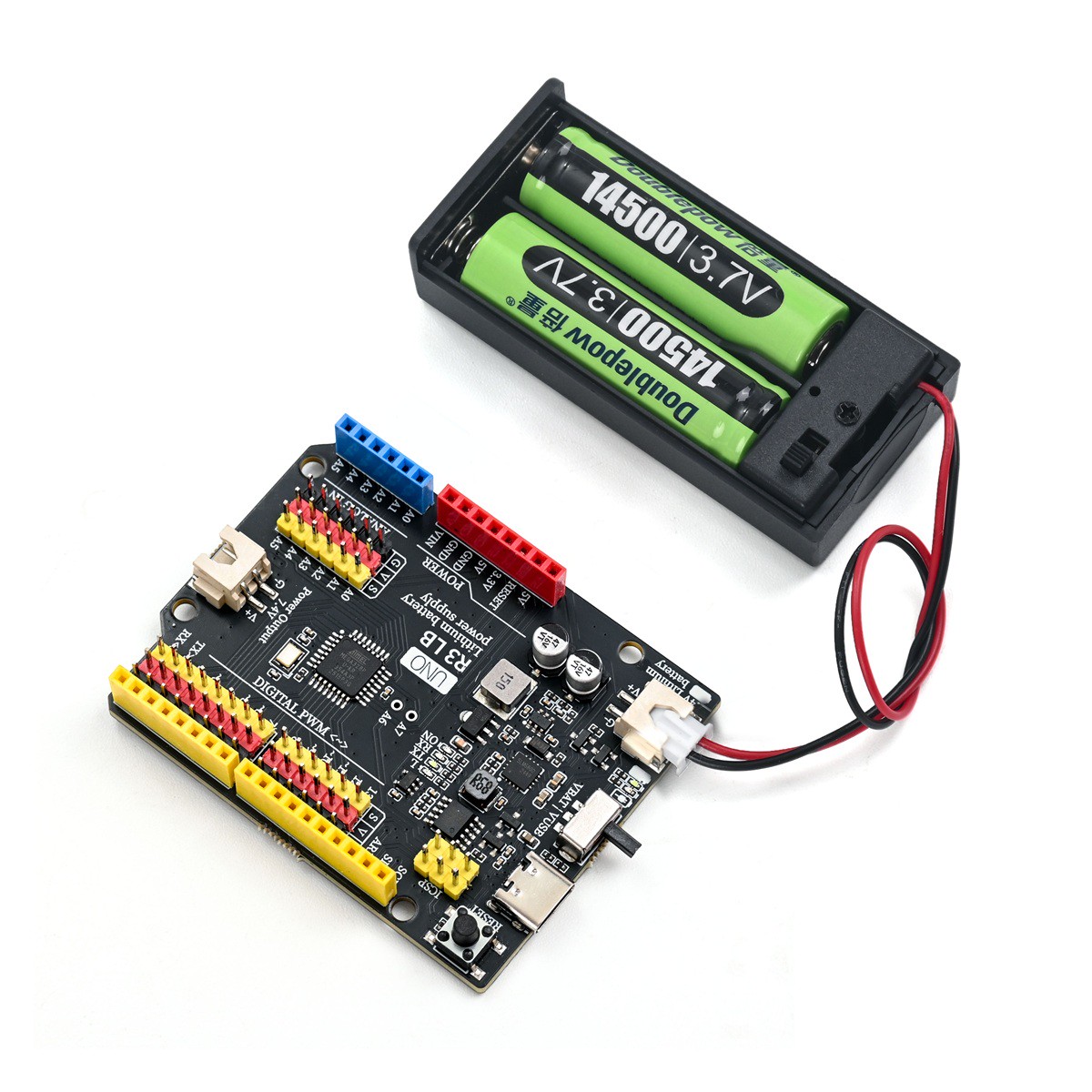

6、spezieller Lithium-Ionen-Batterie-Anschluss

Spezieller Batterie-Anschluss, kann 14500 Lithium-Ionen-Batterien oder 18650 Lithium-Ionen-Batterien verwenden, was das Layout bei der Erstellung mobiler Projekte erleichtert.

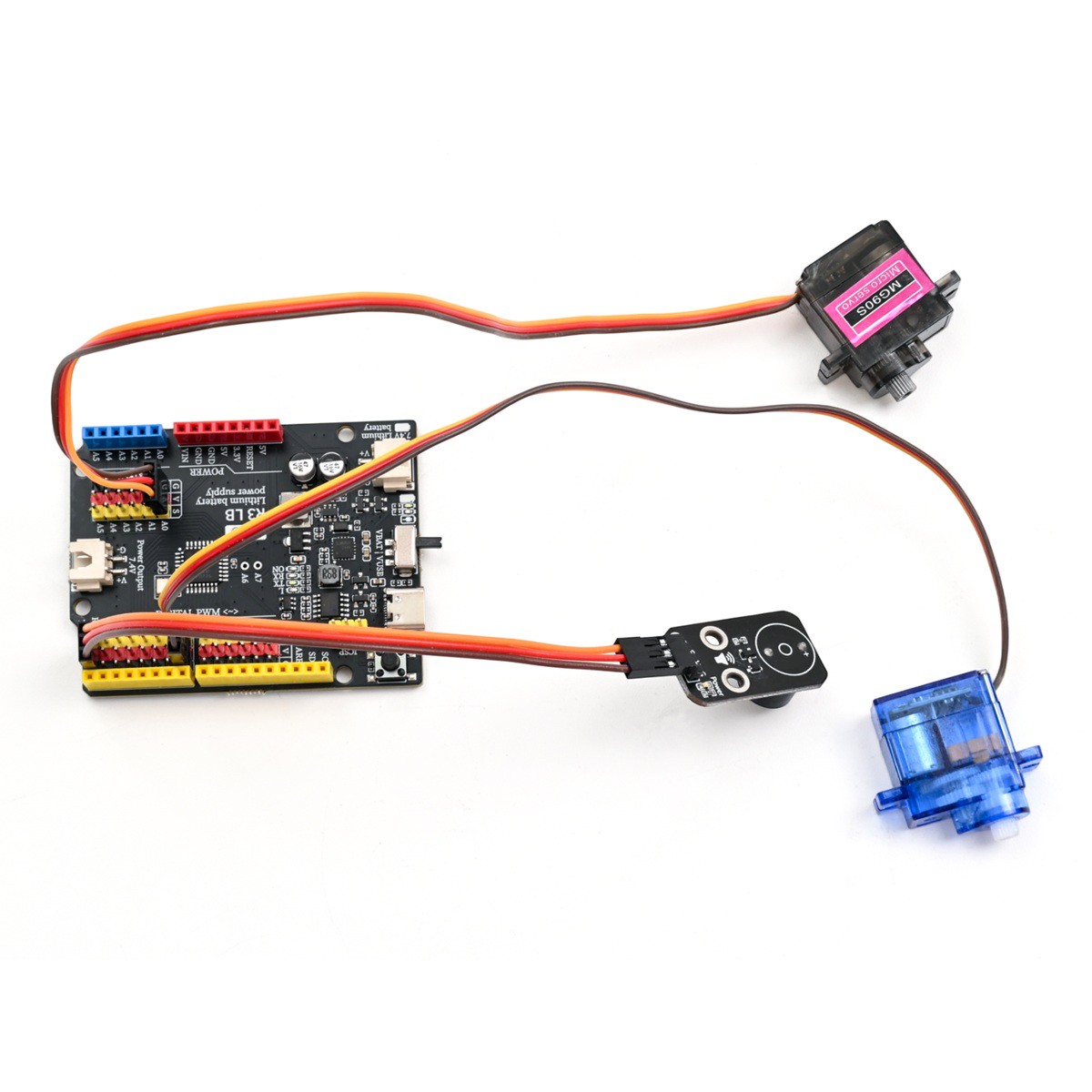

7、Sensor- und Erweiterungsanschlüsse

Die integrierten digitalen G|V|S-Anschlüsse sind bequemer und schneller beim Verbinden von Sensoren oder Aktoren, bei der Projektgestaltung ist kein Erweiterungsboard mehr erforderlich.
