1、Einführung

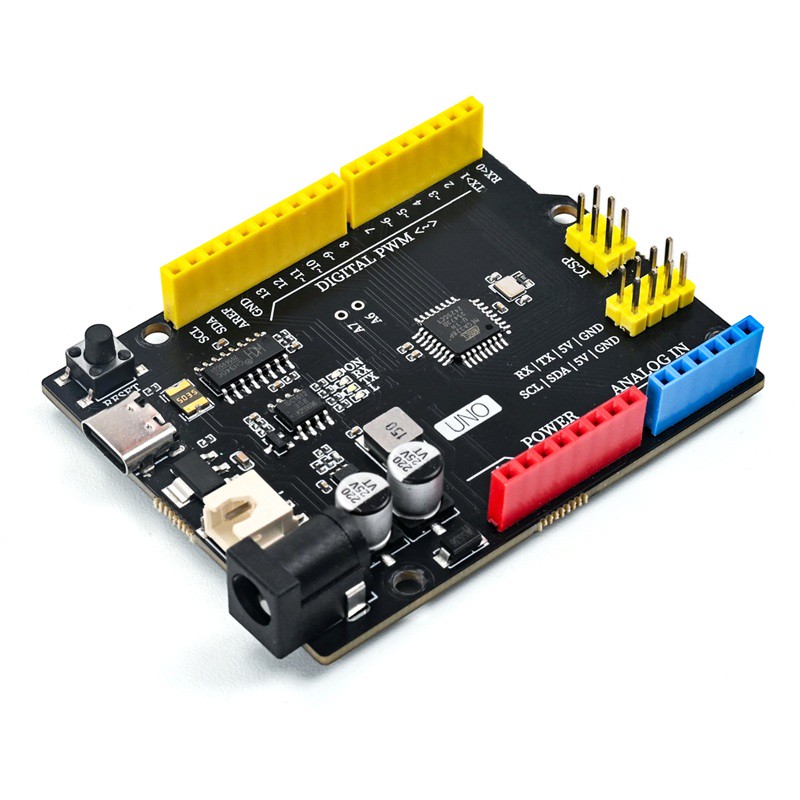

HELLO-STEM-UNO-R3 (PE) ist eine kompatible ATmega328P-Entwicklungsplatine für Arduino UNO R3, die das traditionelle USB-B auf ein Upgrade bringt zuType-C-Schnittstelle；CH340K um USB-Seriell-Adapter zu realisieren；TPS54302DDCR zur Realisierung breitspannungsfähiger VIN-Eingangsabfallspannung 5V；AMS1117-3.3 LDO-Ausgang 3.3V；Unterstützt Type-C-USB-Stromversorgung, externe VIN-Direktstromversorgung; mit P-MOS-Treiber FDN340P als Lastschalter integriert;Brettgebundene Multicolor-LED; Standard UNO-R3-Pins beibehalten und gleichzeitig neue WT-2.54-2P CN1-Erweiterungsstecker hinzugefügt;Für Maker-Unterricht, Entwicklung von Prototypen zur Erfassung von Analogsignale, Experimente mit Mikrocontrollern.
2、Technische Spezifikationen
Steuereinheit MCU | ATMEGA328P‑AU |
|---|---|
Flash | 32KB (Bootloader belegt 0,5KB) |
SRAM | 2KB |
EEPROM | 1KB |
Systemuhr | 16 MHz SMD-Kristalloszillator |
Betriebsspannung der Steuereinheit | 5V; IO-Toleranz 5V |
Digitale IO | D0-D13, yhteensä 14 kanavaa; D3/D5/D6/D9/D10/D11 tukee PWM:ää; Yksittäisen IO:n suurin virta 20mA purku / vetokyky |
Analoge Eingang | A0-A7, insgesamt 8 ADC-Spuren, 10-Bit-Auflösung; A6/A7 nur analoge Eingaben, können nicht als digitale IO verwendet werden |
Brett-integrierte Op-Amp | LM358 Dual-Signal Amplifier SOP-8; Single power supply 3-30V |
Kommunikationsschnittstelle | UART(D0-D1), I2C(A4-A5), SPI(D11/D12/D13) |
USB auf seriellen Port | CH340K |
5V laskennan piiri | TPS54302DDCR; Input 4.5-28V, output 5V, continuous 3A; 400kHz synchronous Buck, built-in soft start, snore overcurrent protection, thermal shutdown |
3.3V Stabilisierung | AMS1117-3.3, maximale Ausgangsstromstärke 800mA |
Stromversorgungseingang | Type-C 5V; VIN DC 6-9V external DC input;Es dürfen keine Außenstromquelle und Lithium-Ionen-Batterien gleichzeitig angeschlossen werden |
⚠️ Important warning: ATMEGA328P IO is 5V level; when connected to the battery, only the connection is allowed2 in Reihe geschlossene Lithium-Ionen-Batterien (Nennspannung 7.4V)，Verboten, Bestellungen von 3.7V und höheren 3-Serie-Li-Ionenbatterien zu akzeptieren; Bei angeschlossenen 3.3V-Geräten muss auf den Pegelmatchung beachtet werden; VIN wird als externer Spannungsversorgungseingang empfohlen, 6-9V langfristig zu verwenden; CN1 ist ein 2.54mm Abstand von 2Pin-Erweiterungsstecker, beim Gebrauch darauf achten, dass die Polarität der Spannungsquelle korrekt ist, Verboten, Kurzschluss zu verursachen;externer Stromversorgung und Lithium-Ionen-Batterien sind gleichzeitig an der VIN-Schnittstelle nicht erlaubt.
3、Eigenschaften
1. Hauptsteuerung: ATMEGA328P-AU, 16MHz SMD-Oszillator, 32KB Flash (bootloader belegt 0.5KB), 2KB SRAM, 1KB EEPROM.
2. USB-Schnittstelle: Type-C, CH340K USB-UART Brücke, um Programminstallation und serielle Kommunikation abzuschließen.
3. Stromversorgung: Type-C USB5V; VIN externer Gleichstrom 6-9V Eingang.
4. Spannungsausgang: TPS54302DDCR Ausgang 5V; AMS1117-3.3 Ausgang 3.3V.
5. Board-on Op-Amp: LM358 Dual-Channel Operations Amplifier SOP-8, kann Signalverstärkung, Spannungsfolger ausführen, geeignet für die Sammlung schwacher Analogsignale in Lehrversuchen.
6. IO-Ressourcen: 14 digitale IO (6 PWM-Pfade), 8 Analogeingänge A0-A7; UART / I2C / SPI Hardware-Peripherie.
7. Peripherie: Reset-Taste, Stromversorgung, TX/RX, D13 Benutzer-LED, ICSP-Programmierinterface,VUSB/VBAT Versorgungsschalter zum Umschalten.
8. Kompatibel mit Standard Arduino UNO R3 Erweiterungsplatten.

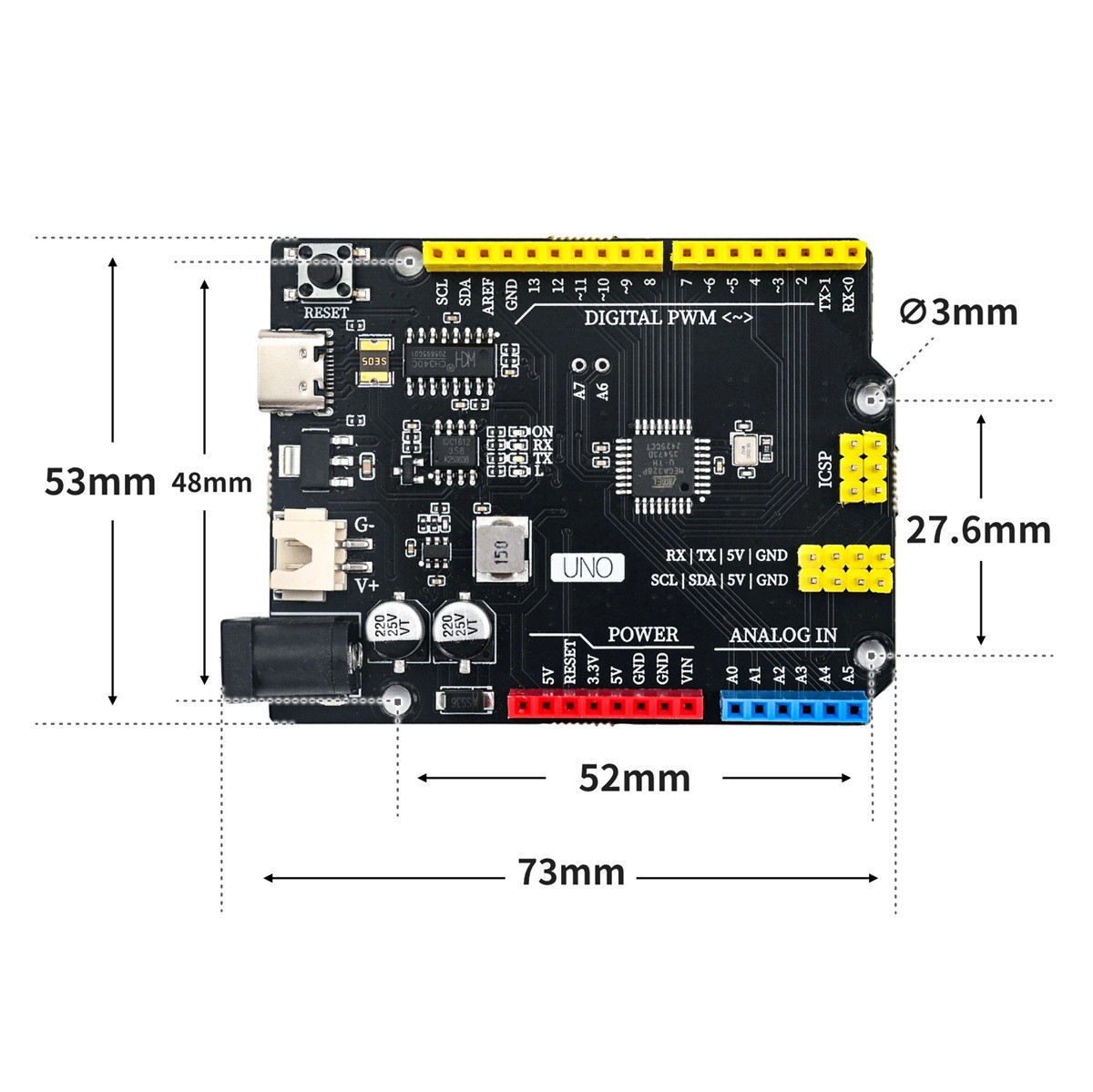

4, Platinegröße

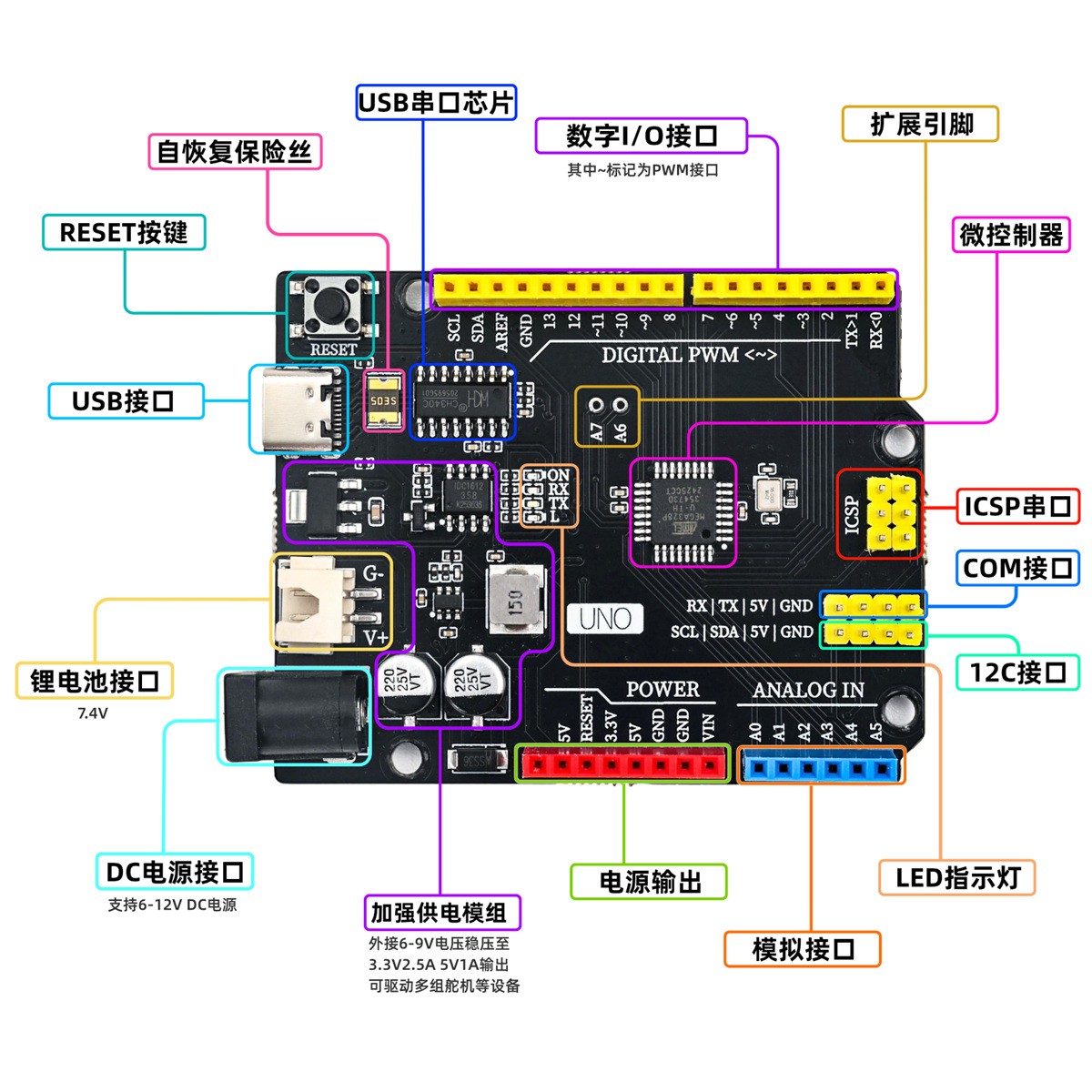

5、Entwicklungsboard-Decodierung
Notwendigkeit
ATMEGA328P IO ist 5V Spannungsniveau; externes 3,3V Gerät muss Spannungsanpassung vornehmen, 3,3V-Signal nicht direkt in 5V IO eingeben.
Der VIN-Eingangsspannung ist strengstens von 18V nicht zu überschreiten, als externer Spannungsversorgungseingang lange als Vorschlag ≤6‑9V.
Vermeiden Sie das gleichzeitige Anschließen von Type-C USB und VIN Hochspannung, um den Ruhezustand von Stromquelle und Verunreinigung des Geräts zu vermeiden.
LM358 arbeitet mit Einspannungsquelle, Eingangssignal darf nicht negativer Spannung sein; Ausgangsspannung ist begrenzt, bei 5V Versorgungsspannung ist der maximale Ausgang etwa 3,5-4V.
TPS54302DDCR größte anhaltende Ausgabe 3A; AMS1117-3.3 maximale Ausgabe 800mA, beachten Sie, dass die Gesamtlaststrom nicht die festgelegte Grenze überschreitet.
CN1 (WT-2.54-2P) Erweiterungsstecker, bei extern angeschlossenen Geräten muss zwischen Plus und Minus genau unterschieden werden, Kurze Verbindungen sind verboten.
Der Bordversicherungsautomat MF-MSMF050-2 muss nach dem Einschalten abgeschaltet und einige Sekunden abgekühlt werden, bevor er wiederhergestellt wird.
