1、Einführung

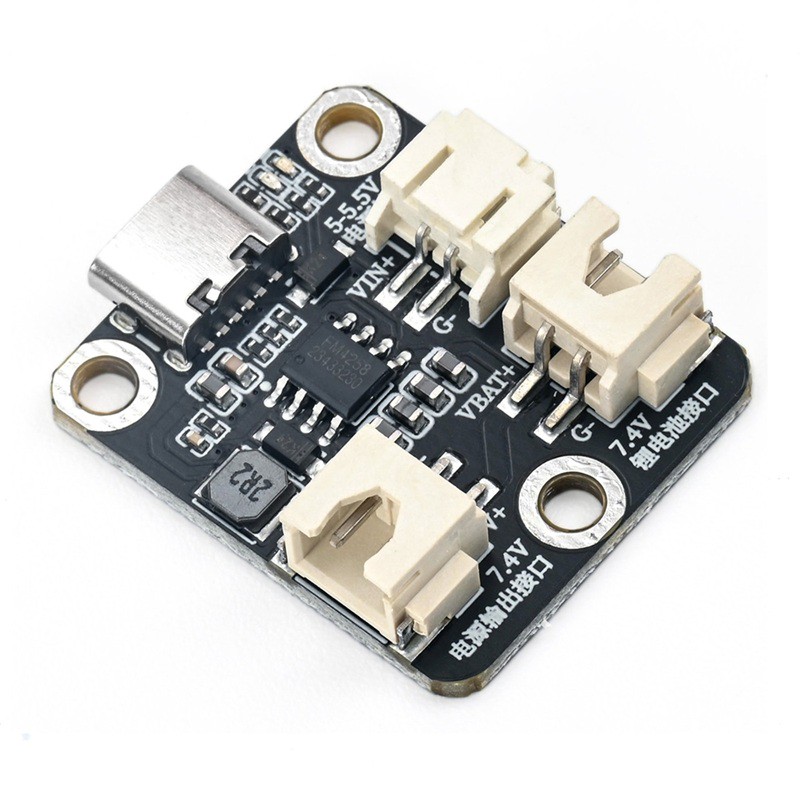

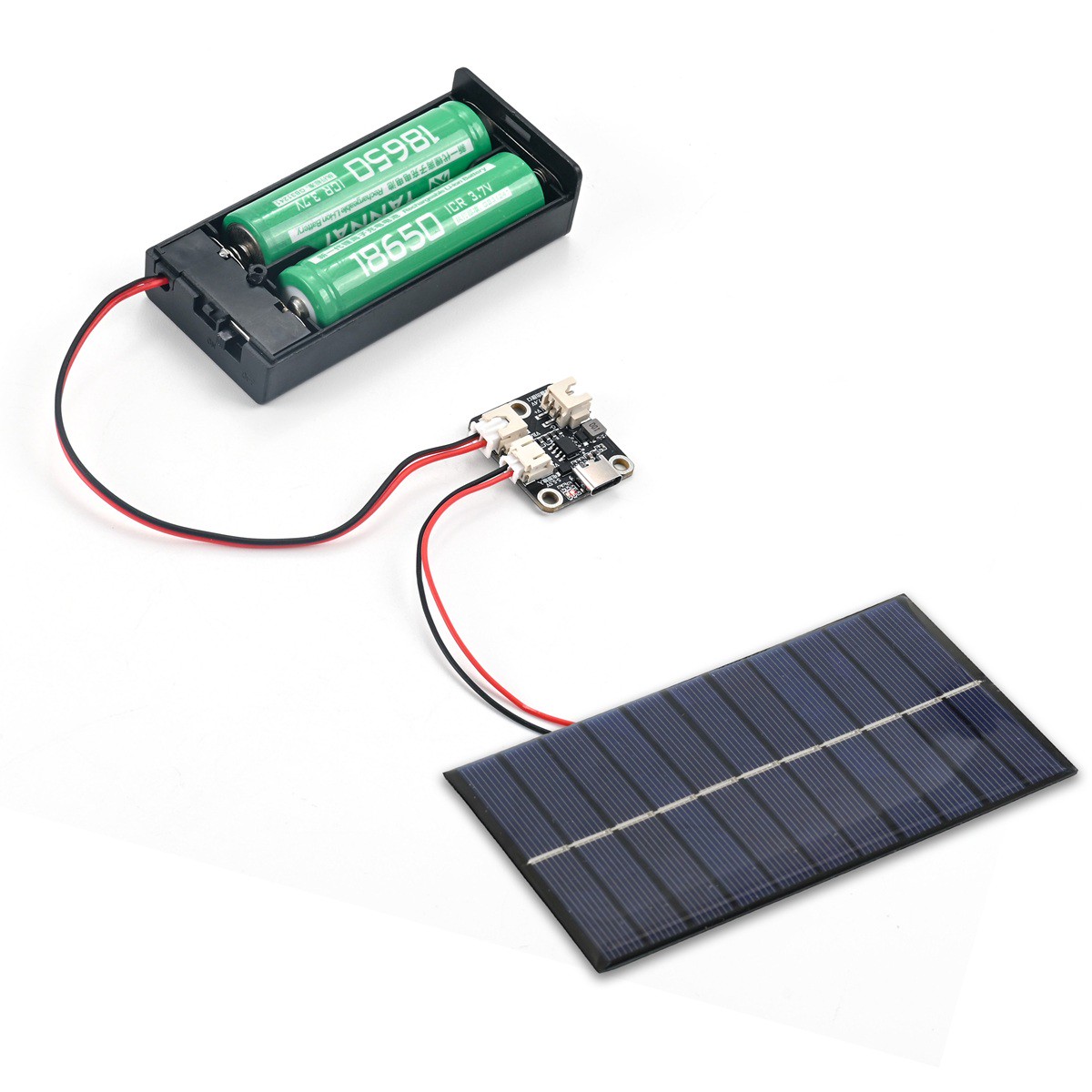

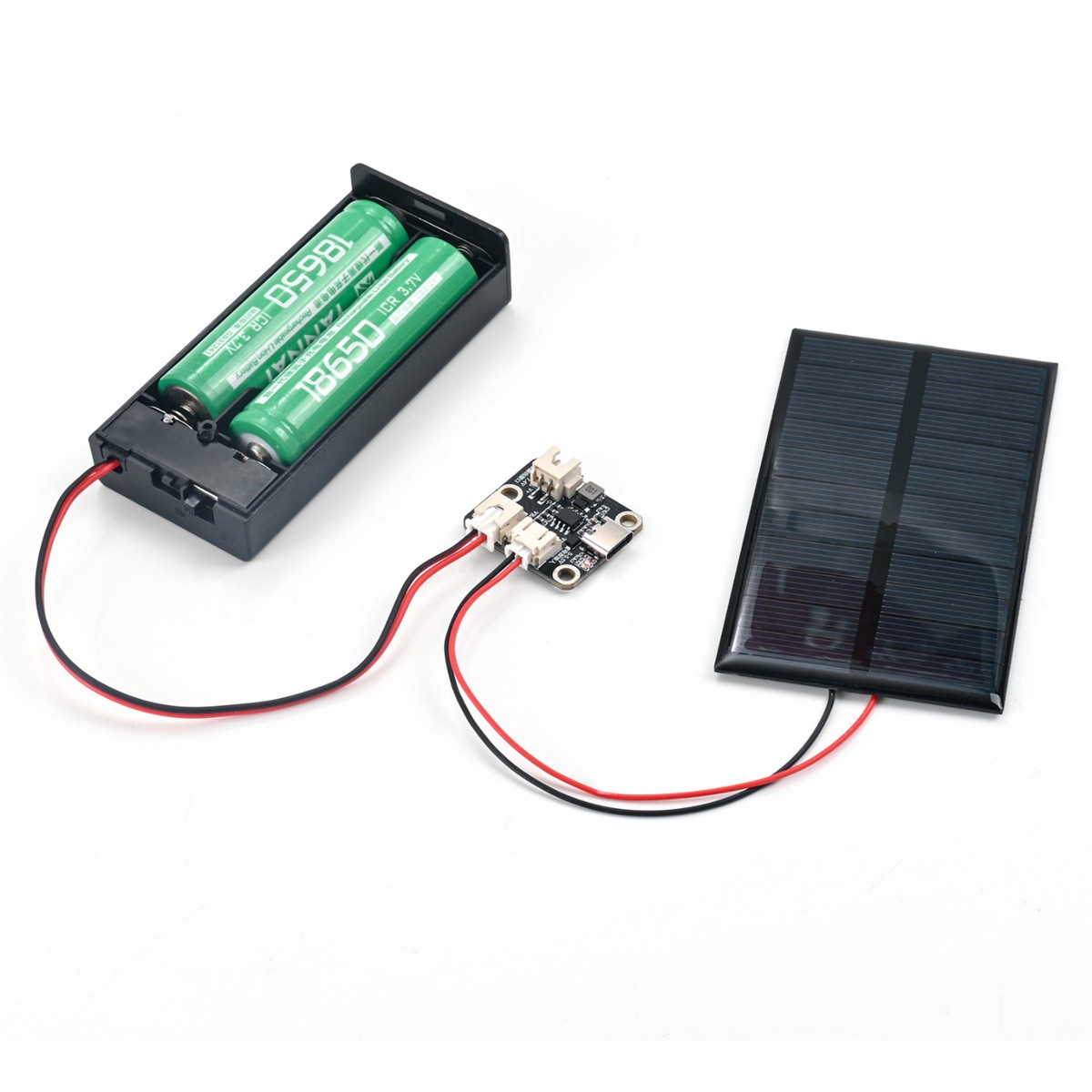

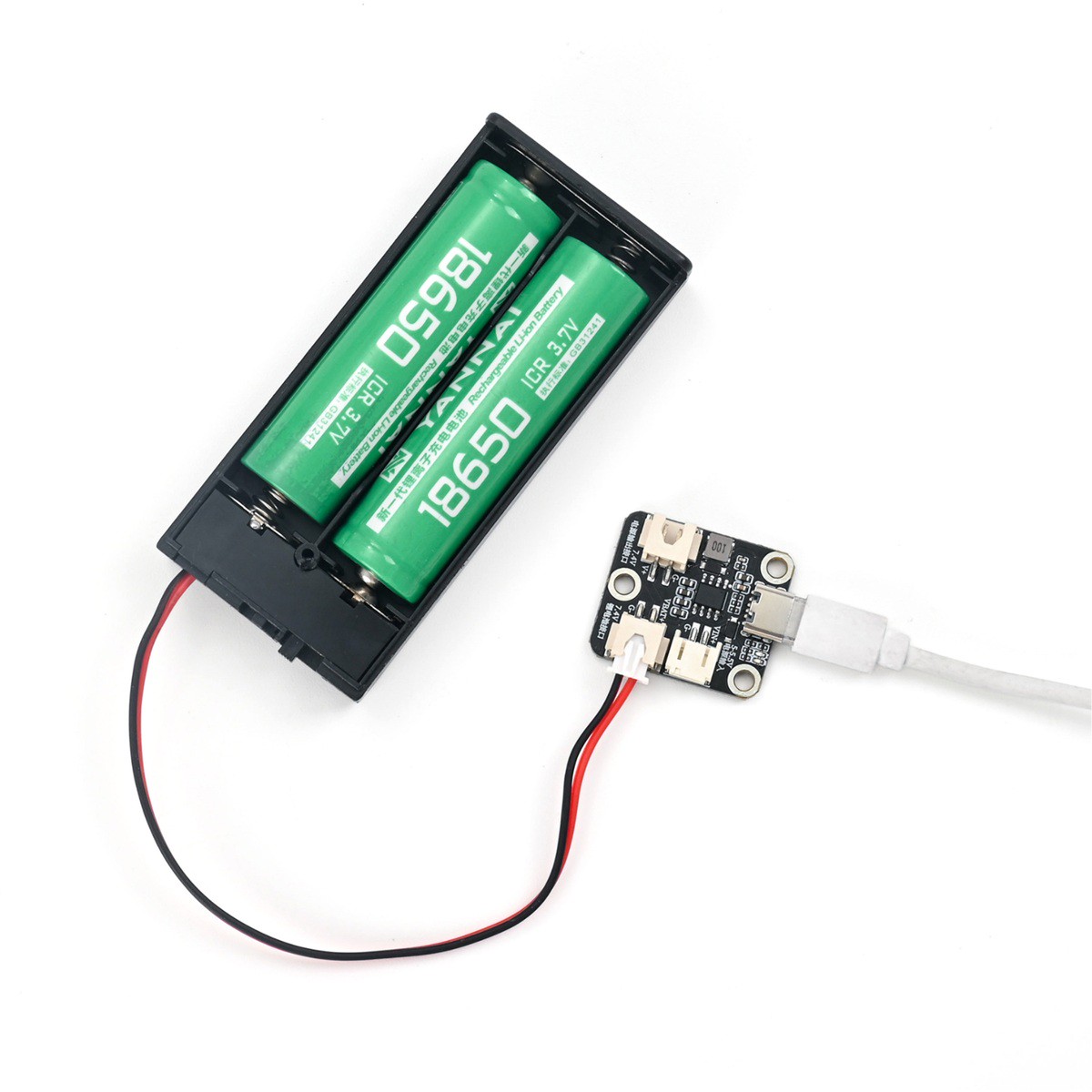

HS-P08 ist ein mehrsitziger 7,4V-Lithium-Batterie-Ladestecker, der auf dem Spannungssteigerungsmanagement-Chip FM4258 basiert und über einen Type-C-Anschluss mit 5V Eintritt verfügt, speziell für die Ladung von 2er-Sätzen von 18650-Lithium-Batterien entwickelt wurde.Der Modul kann mit Solarmodulen oder Datenkabeln Lithium-Ionen-Akkus aufladen. Während des Ladevorgangs leuchtet die grüne Ladestatus-LED, was den Ladezustand intuitiv anzeigt. Wenn der Akku vollständig aufgeladen ist, erlischt die grüne Ladeanzeige, um den Ladevorgang abzuschließen zu signalisieren.Unterstützt verschiedene Arten von Ladeeingängen, akzeptiert DC 5-5,5V-Eingang. Mit Type-C5V-Ladebuchse und USB-Ladeanschluss mit 5V.Bietet verschiedene Spannungsausgänge, verfügt über einen 7,4V-Ausgang, kann den Anforderungen verschiedener elektrischer Geräte gerecht werden.

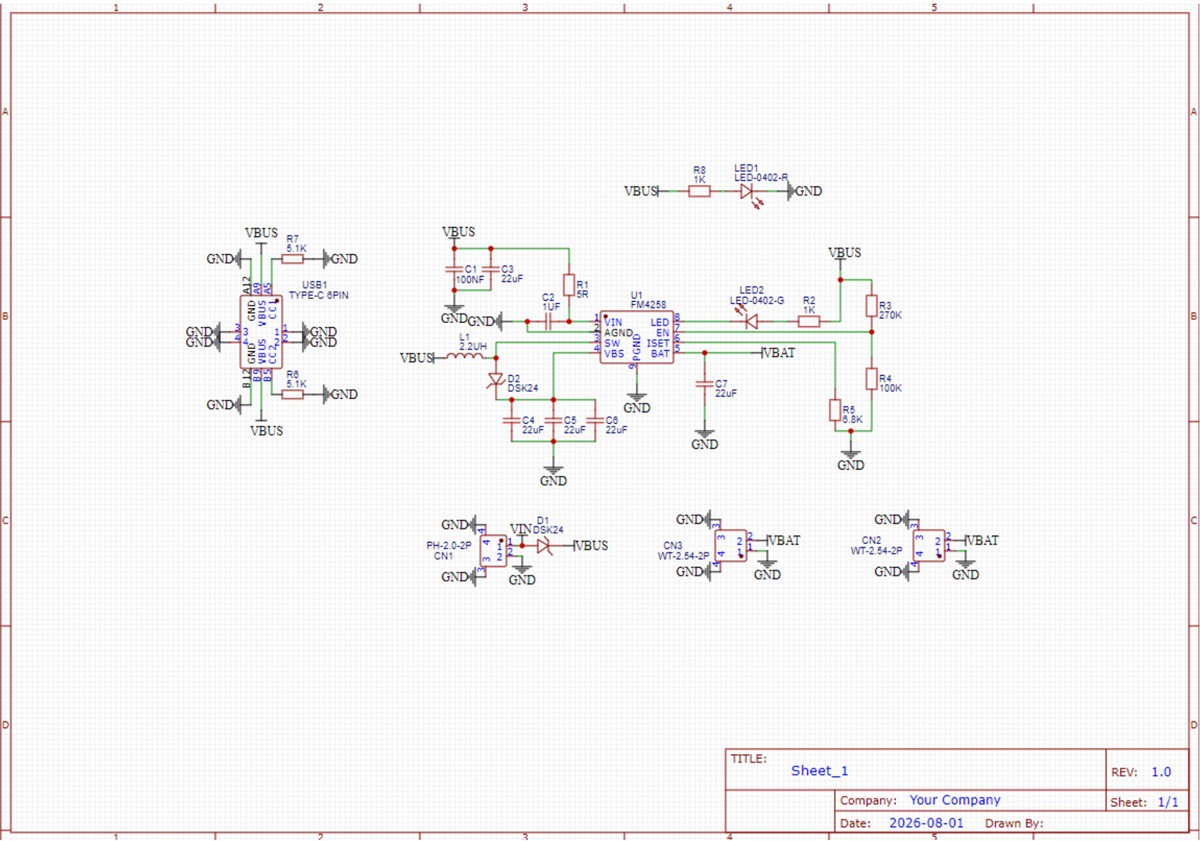

2、Schemazeichnung
HS-P08 7,4V Lithium-Ionen-Batterie-LadesteckerSchematische DarstellungKlicken Sie zum Anzeigen

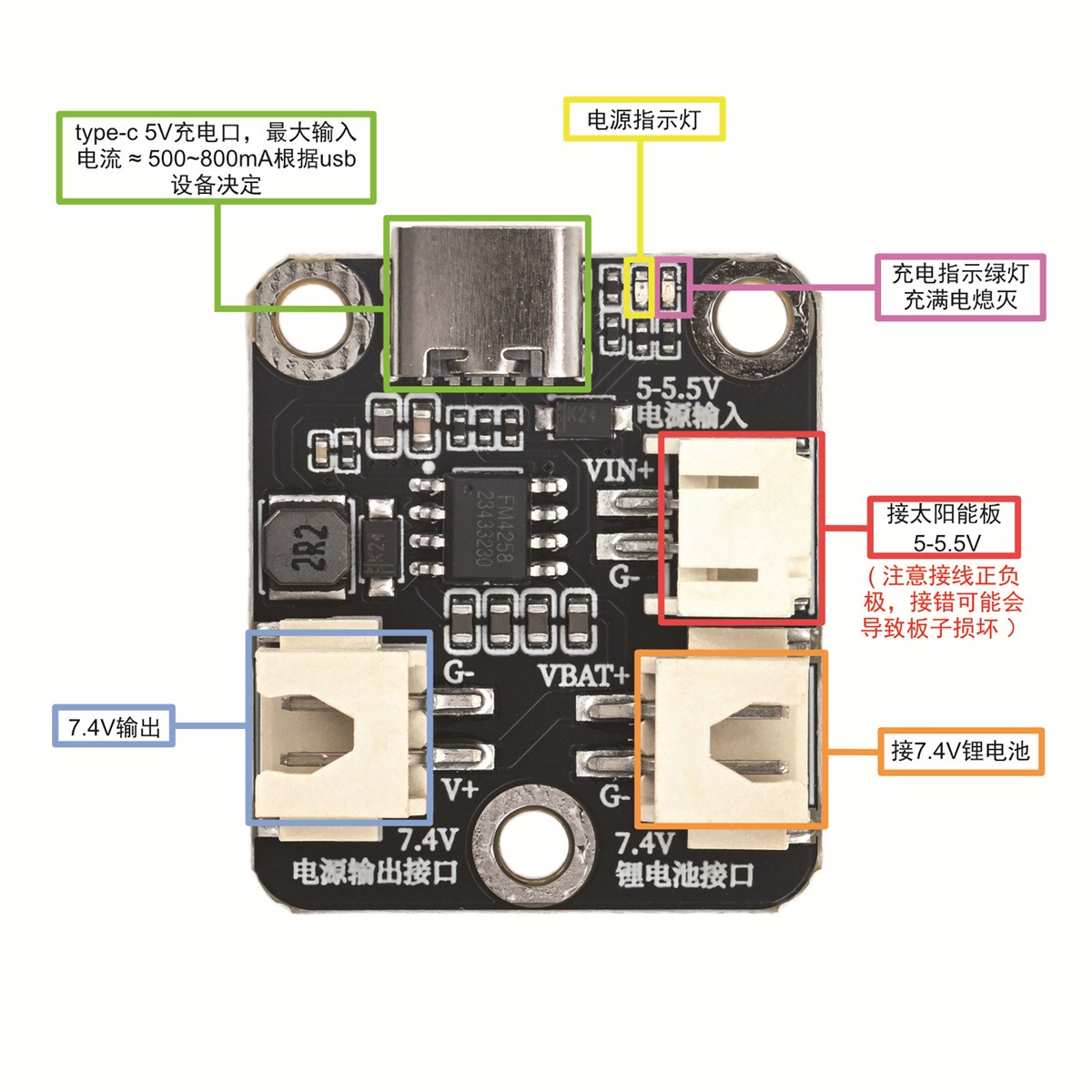

3、Modulparameter
Pinbezeichnung | Beschreibung |
|---|---|
[Type-C-Schnittstelle] | Brettgebundene USB-C-Weibliche Buchse, Hauptstromversorgung 5V |
G | GND (Gemeinsamer Erdpunkt, Negativpol der Spannungsquelle) |
VBUS | VBUS (Positiver Pol des 5V-Eingangs, Type-C-Stromversorgungs-Eingang) |
[VIN-Eingangsstecker] | Oben rechts PH2.0, auf dem Brett markiert: VIN+, G- (Ersatz 5V-Eingang, parallel mit Type-C VBUS verbunden) |
G | G- (Gemeinsamer Erdpunkt, Negativpol der Spannungsquelle) |
VBUS | VIN+（5V 输入正极） |
【电池端子】 | rechts unten PH2.0，beschriftung auf der Platine: VBAT+、G-（Anschluss an Lithium-Ionen-Batteriegruppe） |
G | G- (Gemeinsamer Erdpunkt, Negativpol der Spannungsquelle) |
VBAT | VBAT+（Batteriepluspol，7.4V Lithium-Ionen-Batteriegruppe） |
【电源输出端子】 | links unten PH2.0，beschriftung auf der Platine: V+、G-（externer Stromversorgung） |
G | G- (Gemeinsamer Erdpunkt, Negativpol der Spannungsquelle) |
VBAT | V+（Batteriespannungsausgangspluspol，7.4V externer Stromversorgungsausgang） |

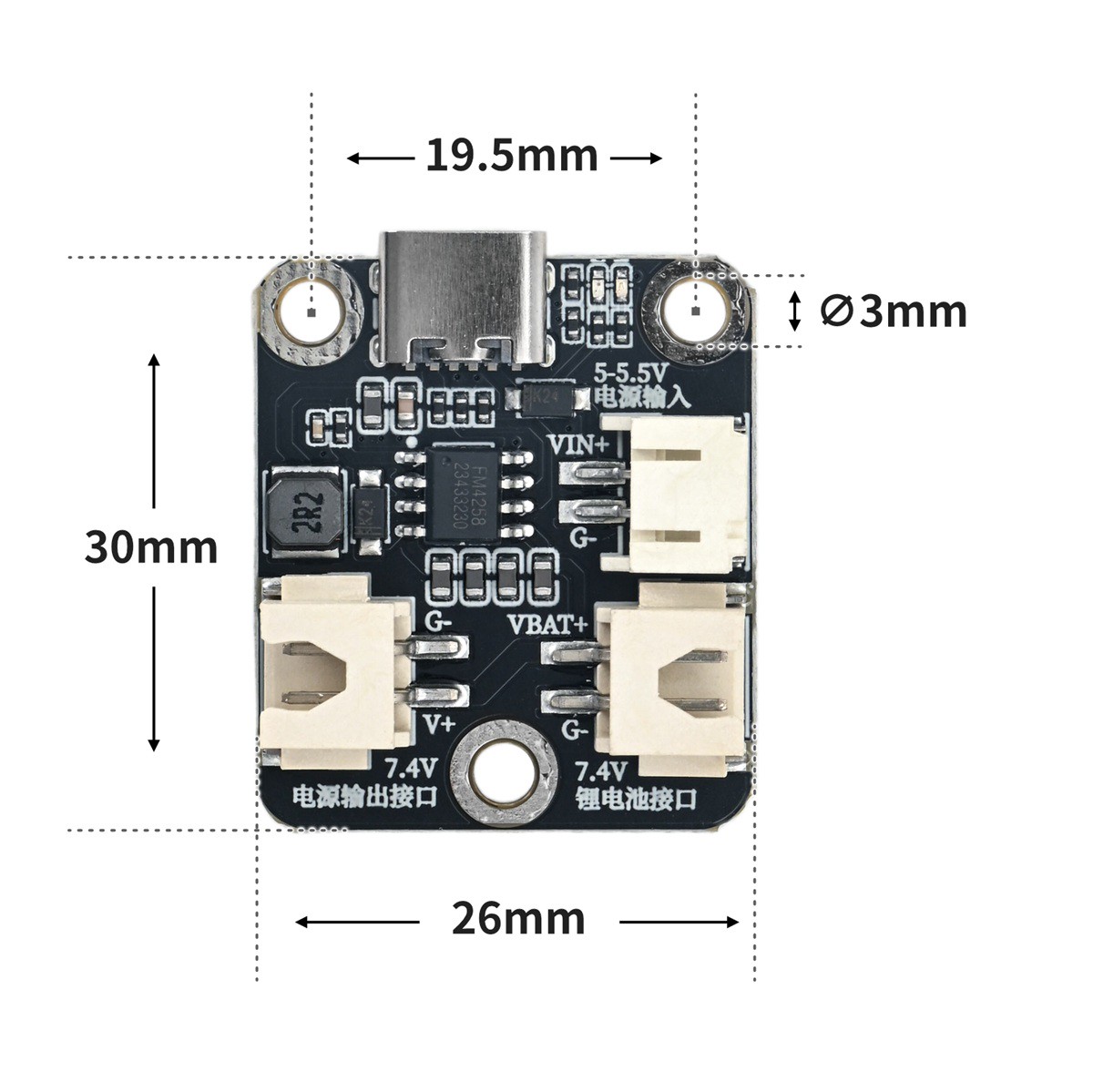

4, Platinegröße
5、Technische Parameter
Name: 7,4V Lithium Battery Charging Module
Modell: HS-P08
Anschlussart: Type-C-Anschluss, PH2.0-Buchse
Modulgröße: 30mm*26mm
Lochdurchmesser: 3mm
Lochabstand: 19,5mm
Montageart: Schrauben / Bausteinfestigung
Betriebstemperatur: -20℃~60℃
Stromversorgungsanzeige: Die Leuchte bleibt an, wenn 5V Stromversorgung angeschlossen wird
Ladung: Die Ladungsanzeige leuchtet auf
Ladung beendet: Ladeanzeige erloschen

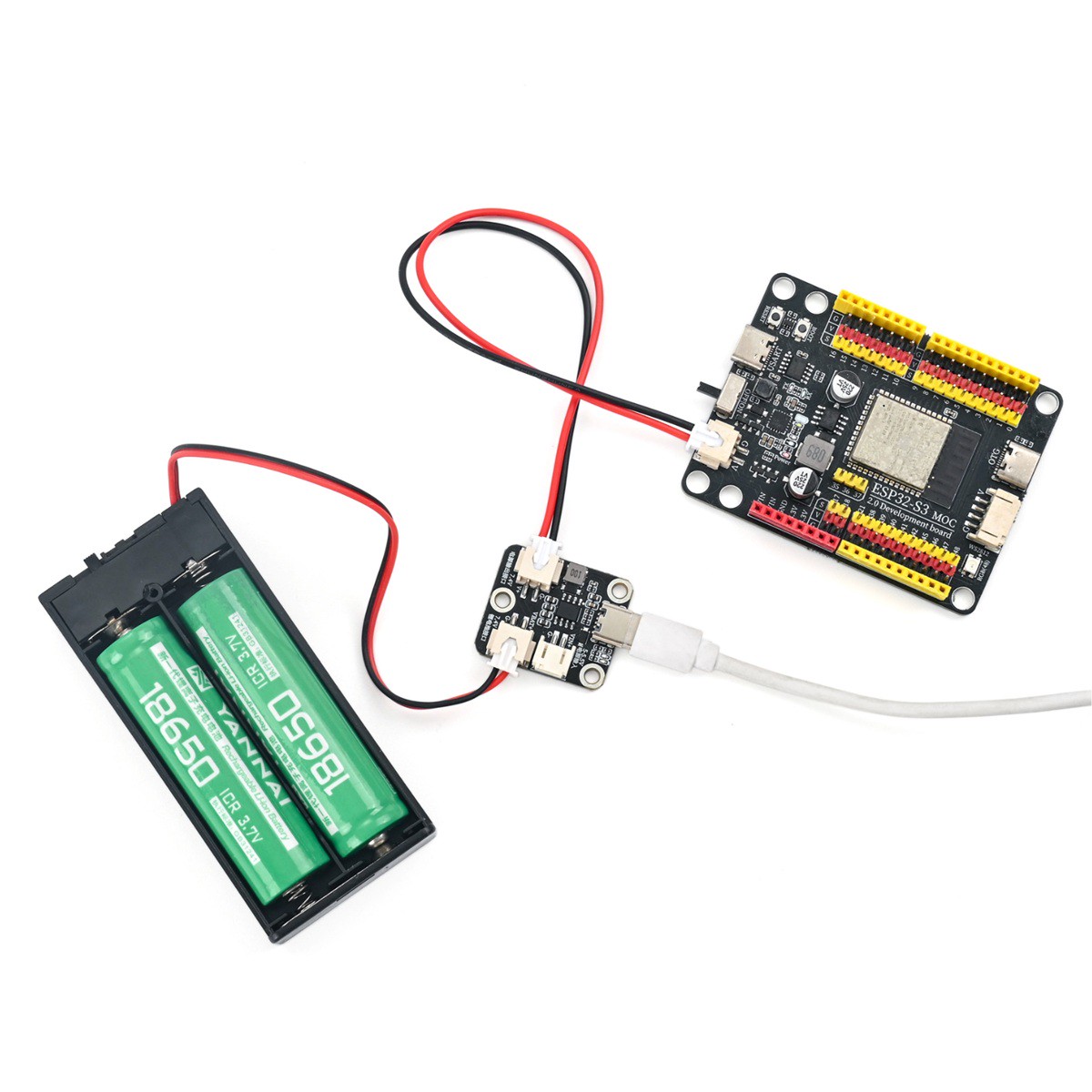

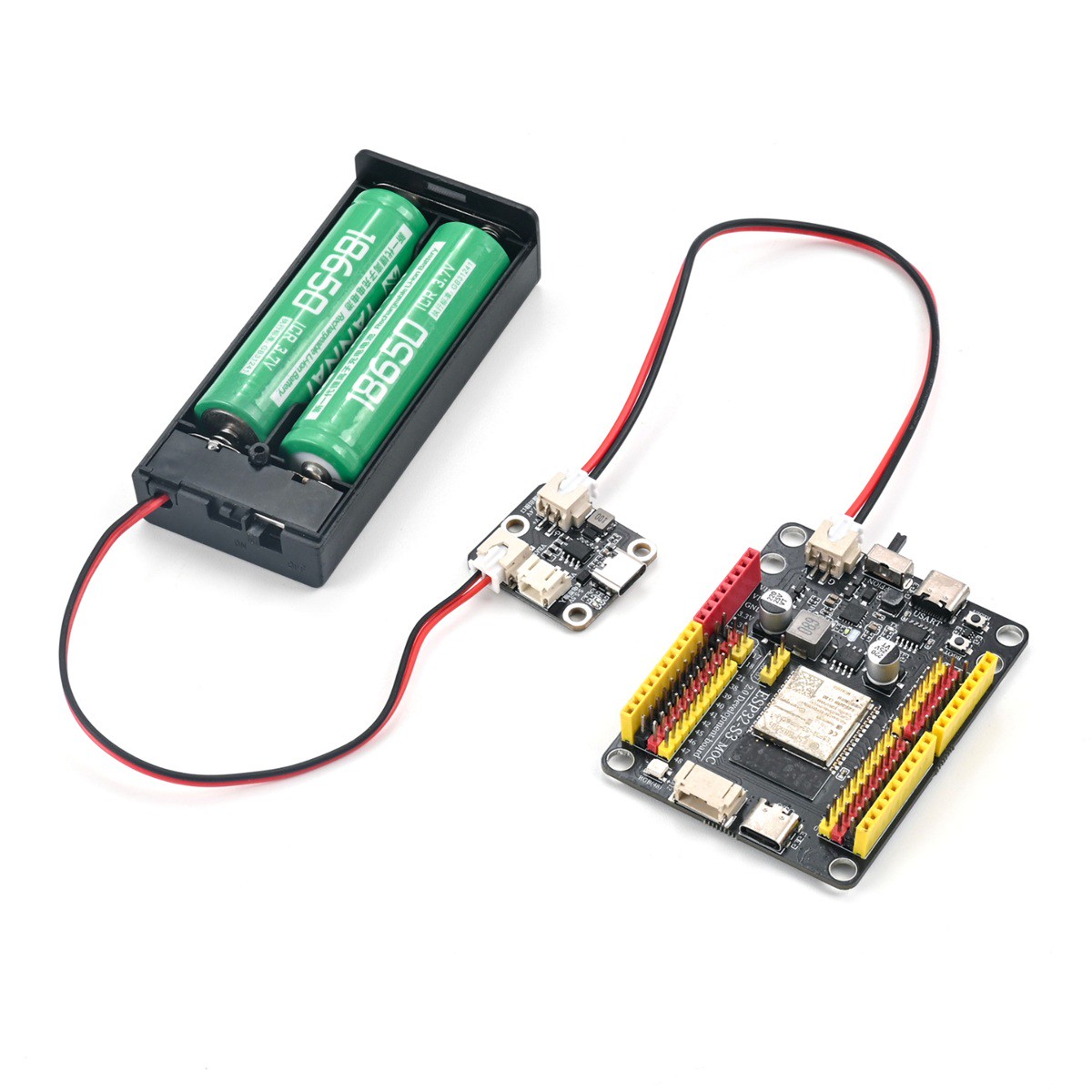

6, Umgebungssetup
Umgebungssetup
