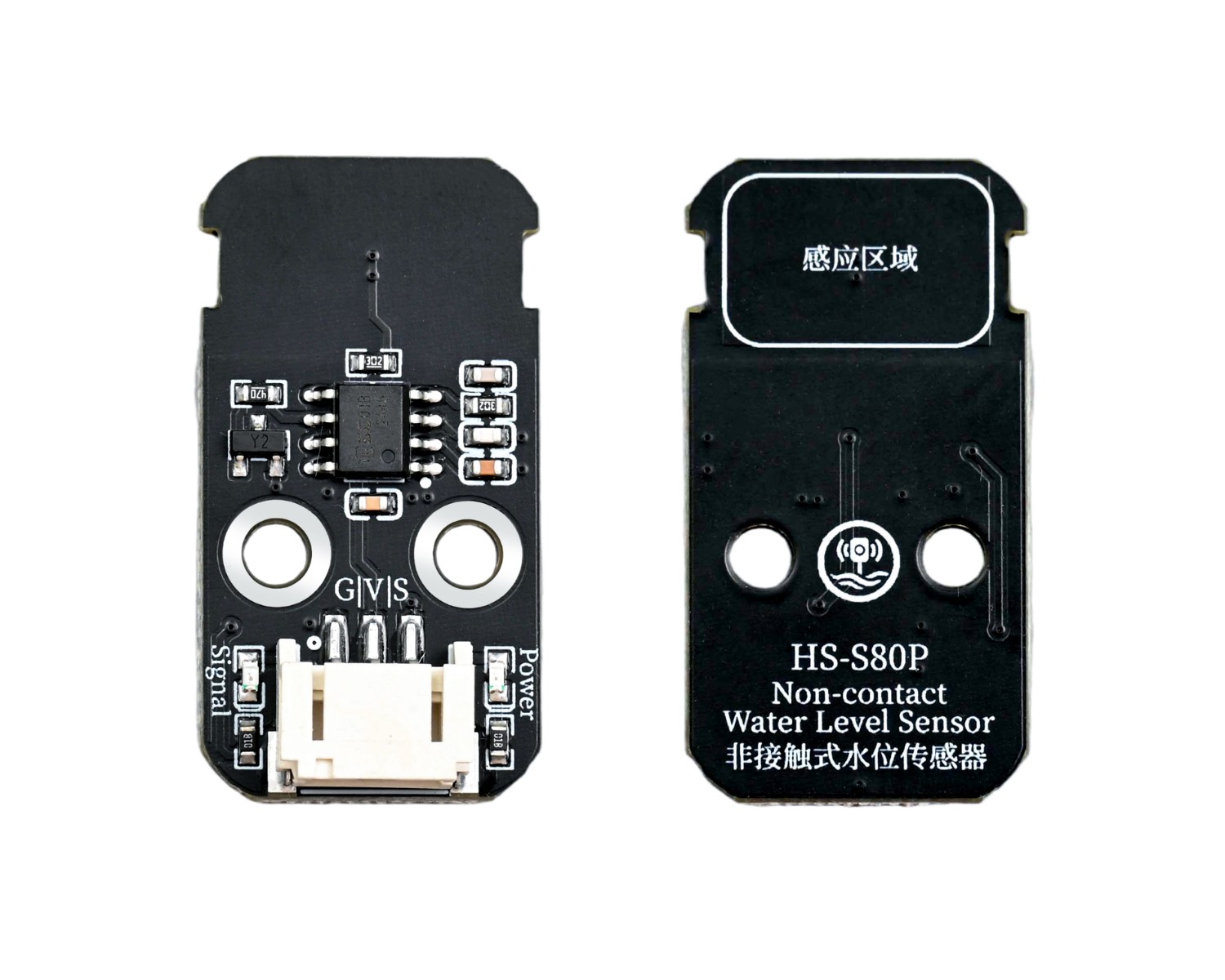

HS-S80-P berührungsfreier Wasserstandssensor

1、Einführung

Der Wasserspiegel-Sensor ist speziell für die Wasserdepthenmessung konzipiert und muss nicht direkt mit dem zu messenden Wasser in Berührung kommen. Durch die Wände von nichtmetallischen Behältern wie Glas, Kunststoff, Keramik usw. kann die genaue Messung des Wasserstandes im Behälter, der Höhenstand des Flüssigkeitsstandes und die Warnung des Wasserstandswertes durchgeführt werden. Dies ist die wichtigste Funktion des Sensors und löst die Probleme von berührungsempfindlichen Sensoren, die leicht korrodieren, verkleben und verstopfen.Um die Wasser Tiefe zu wissen, legen wir den Sensor Empfangsbereich direkt an die Außenwand des Teils der Behälter, wobei im Bewegungsprozess des Moduls die Position des Wassers erkannt wird, wenn der Simulationswert 0 ist, wenn nicht, der Simulationswert 1 ist, um den Wasserstand zu messen.

2、Schemazeichnung

HS-S80-P berührungsfreier WasserstandssensorWird aktualisiert...

3、Modulparameter

• Spannungsversorgung: 3.3V / 5V

• Verbindungsart: PH2.0 Steckerkabel

• Montageart: Doppelbolzenfixierung

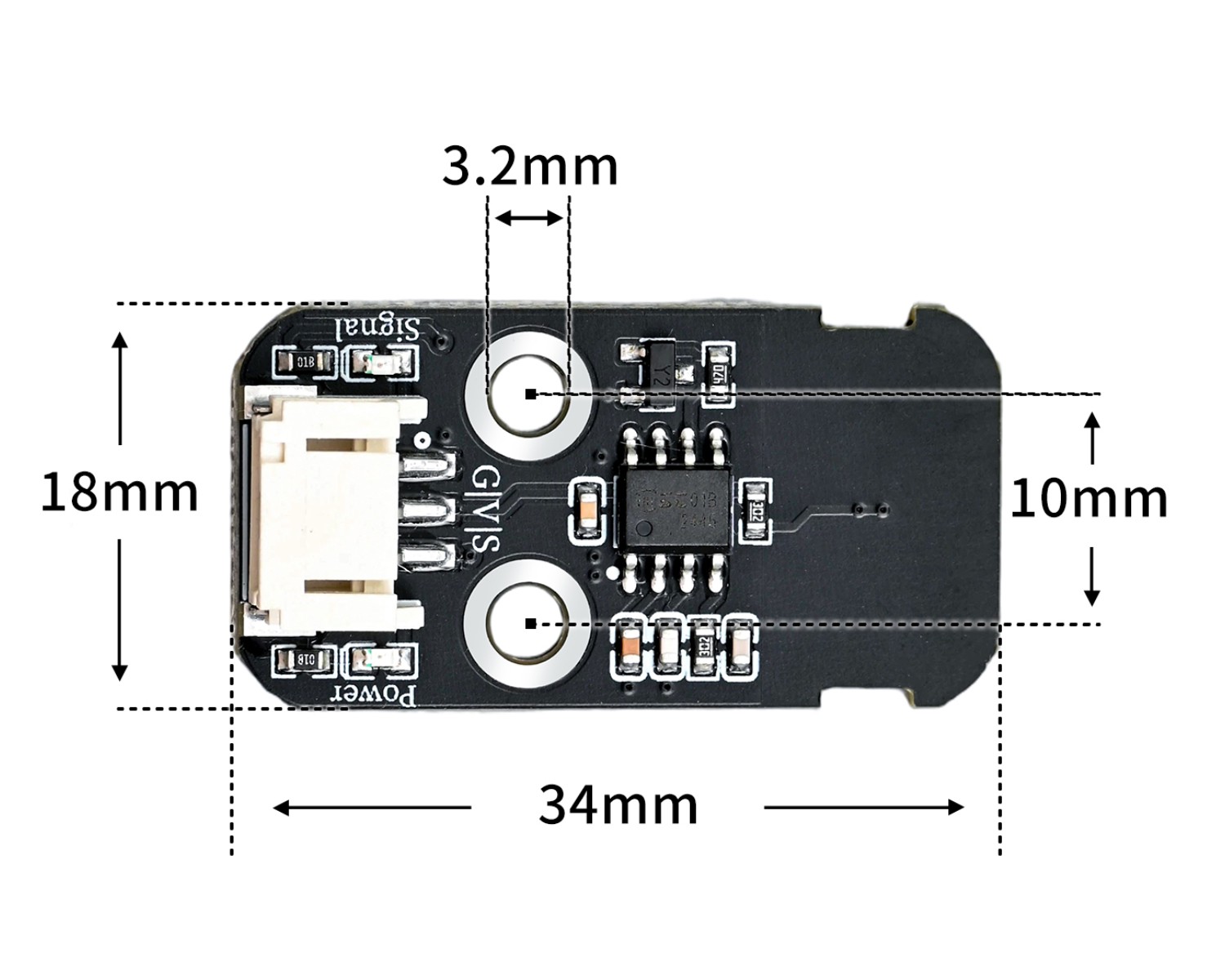

4, Platinegröße

5、Arduino IDE Beispielprogramm

Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
Anleitung zum Herunterladen und Importieren der Bibliotheksdateien für das Arduino IDE:Klicken Sie zum Anzeigen

Beispielprogramm (UNO-Entwicklerboard):

ivoid setup(){
  pinMode(2, INPUT);
  Serial.begin(9600);
}

void loop(){
  Serial.println(digitalRead(2));
  delay(500);

}

6、ESP32 Python Beispiel (für Mixly IDE /米思齐)

Entwicklungsboard auswählen Python ESP32 [ESP32 Generic(4MB)] auf den Code-Modus umschalten und hochladen

Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE ESP32库文件下载及导入教程：Klicken Sie zum Anzeigen

示例程序（ESP32-Python）：

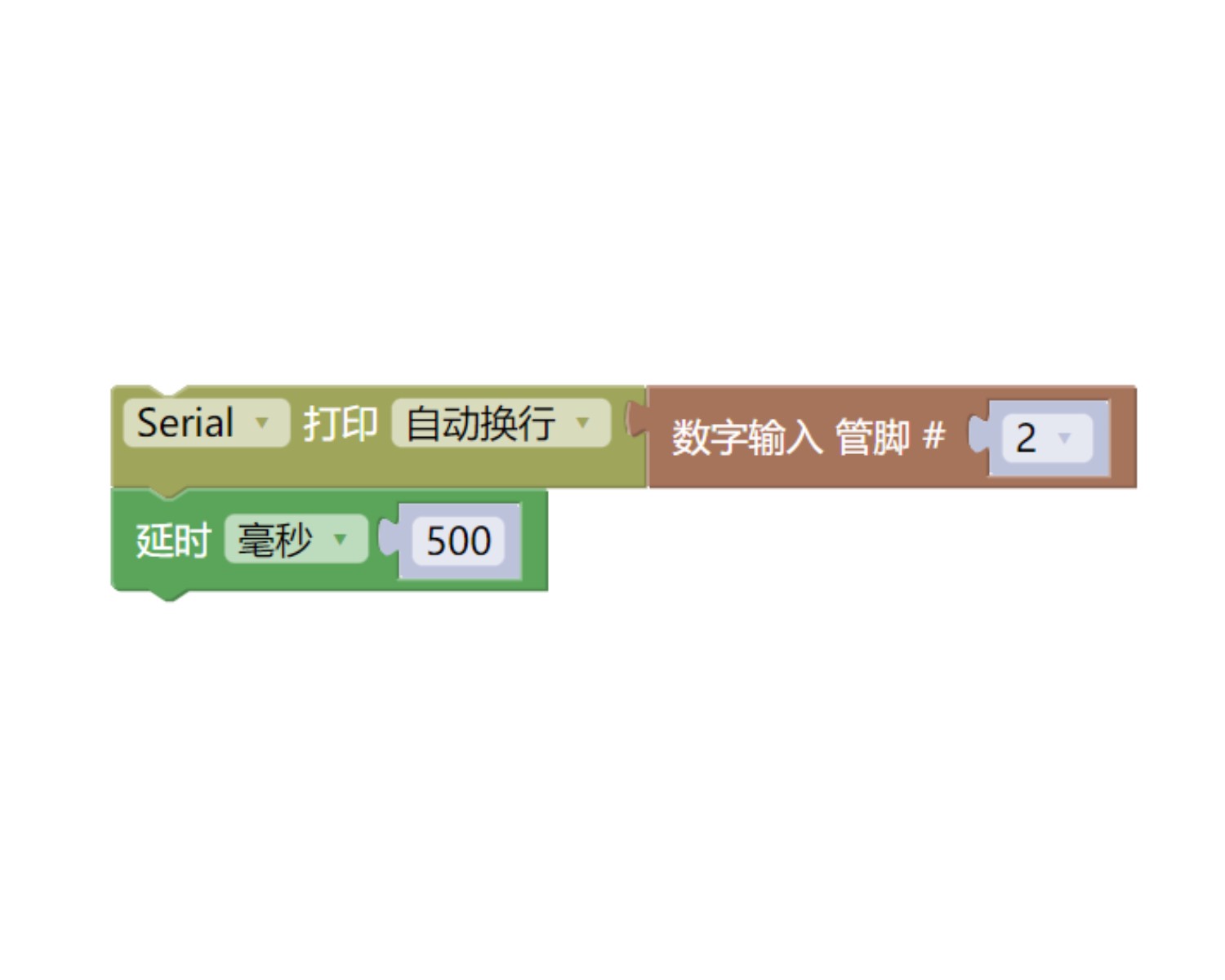

7、米思齐 Mixly 示例程序（图形化语言） in Deutsch

Beispielprogramm (UNO-Entwicklerboard):2、第二步将UNO开发板的库文件下载后解压在桌面。
Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE Arduino库文件下载及导入教程：Klicken Sie zum Anzeigen

Beispielprogramm (ESP32-Entwicklungsboard):Wird aktualisiert...
Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE ESP32库文件下载及导入教程：Klicken Sie zum Anzeigen

8、Testumgebung Einrichtung

Testumgebung für Arduino UNO einrichten

Vorbereiten Sie die Komponenten:

• HELLO STEM UNO R3 Entwicklungsplatine *1

• HELLO STEM UNO R3 P Erweiterungsplatte *1

• USB type-c Datenkabel *1

• Kontaktfreier Wasserstandssensor (HS-S80-P) *1

• PH2.0 3P Doppelkopfsteckerleitung *1

Schaltplan der Leitung:

ESP32 Testumgebung einrichten

Vorbereiten Sie die Komponenten:Wird aktualisiert...

Schaltplan der Leitung:Wird aktualisiert...

9、Video-Tutorial

Arduino UNO Videoanleitung:Klicken Sie zum Anzeigen

ESP32 Python Videoanleitung:Klicken Sie zum Anzeigen

10、Testergebnis

Arduino UNO Testergebnis：

Das Gerät ist angeschlossen und das obige Programm auf die UNO R3 PRO-Entwicklungsplatine hochgeladen. Wenn der Modul den Flüssigkeitsspiegel berührt, leuchtet das Licht auf.

ESP32 Python-Testergebnis:
