1、Einführung

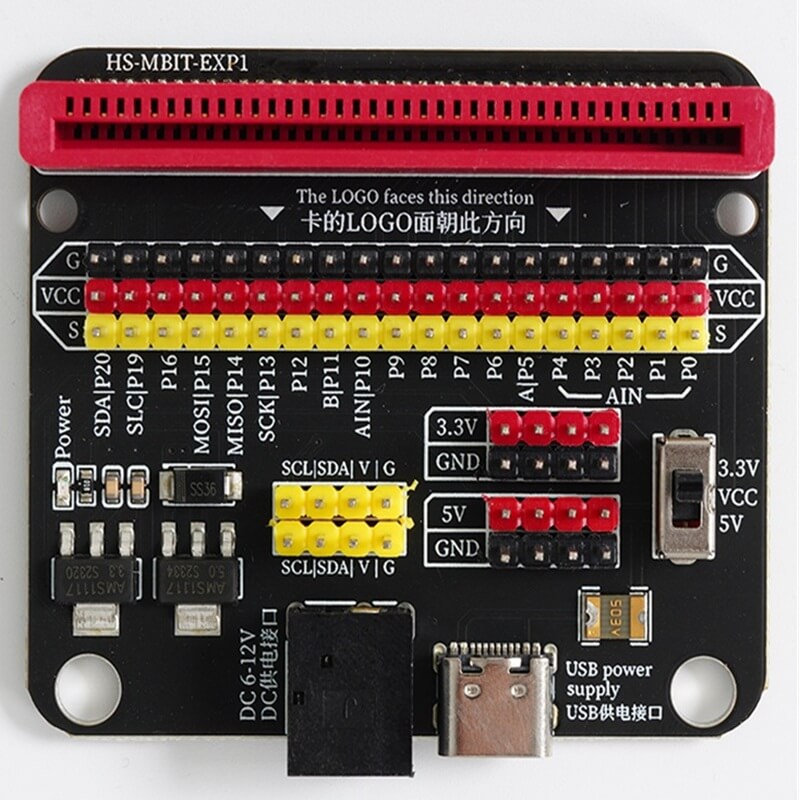

Dies ist eine multifunktionale Erweiterungsplatine für das micro:bit-Mainboard, die mit einem Type-C-USB-Stromversorgungsanschluss und einem DC-6-12V-externen Stromversorgungsanschluss ausgestattet ist, der mit zwei Stromversorgungsanschlüssen betrieben wird, um breite Spannungseingänge externer Stromversorgungen zu unterstützen;5V und 3.3V Spannungs-Schaltstecker, kann den Spannungswert von VCC und V-Strom kontrollieren; die goldenen Fingers sind alle GPIO-Pins angeordnet, als 2.54mm Dupont-Buchsen ausgeführt, und gleichzeitig sind multiple I2C-Bus-Interfaces und 3.3V/5V-Spannungsgruppe-Reihenstecker vorgesehen, um mehrere Sensoren, Aktoren und andere externe Geräte anzuschließen;Hat eine Spannungsleistungsanzeige, die den Energiezustand intuitiv anzeigt.
2、Eigenschaften
1, Steckbare rote Goldfingerverbindung, klare Annotierung (Karte LOGO zeigt in die Richtung der Pfeile), einfache Installation und einfache Entfernung von micro:bit ohne Kippgefahr
2, Alle IO-Ports von micro:bit vollständig ausgeführt (P0~P16, P19, P20), nach G/VCC/S-Signalen gruppierte Pinbelegung, direkte und klare Verdrahtung mit Dupont-Kabel ohne Verwirrung
3、Dual 电源供电方案：Type-CUSB 直接供电 + DC 6~12V 外接直流电源供电，可外接锂电池组
4、板载电压切换拨码开关，可一键选择输出 3.3V 或 5V 电平，适配传感器模块
5、预留两组独立 I2C (SCL/SDA) 扩展接口，直接对接 OLED、TCS34725 颜色传感器、MPU6050 陀螺仪等 12C设备
3、Erweiterungsplatzauswertung
单刀拨码开关切换输出电压
Ein Tastendruck wählt VCC und V-Ausgang aus 3,3V oder 5V Spannung, flexibel für Sensormodule anpassbar.Achten Sie darauf, die richtige Spannung für das verwendete Sensormodul auszuwählen, um Schäden durch Überhitzung an 3,3V niederspannungsaktiven Sensoren zu vermeiden!!
Spezieller I2C-Bus-Anschluss
Auf dem Board gibt es两组 gelbe SCL/SDA-Expansionsstecker, die Pins als SCL, SDA, V, G definieren, was den Standard-I2C-Bus-Anschluss darstellt und eine manuelle Kabelverbindung zur Stromversorgung nicht mehr erfordert. (Kompatibel mit Modul: HS-S63-LTCS342-Farbsensor、HS-F14LTM1650 Vierstellen LED-Digitanzeige-Modul、HS-F15LTM637 Vierstellen Zeit-Digitanzeige-Modul、HS-F19LOLED-Anzeigetafel、HS-F21LLCD1602-Bildschirm、）
