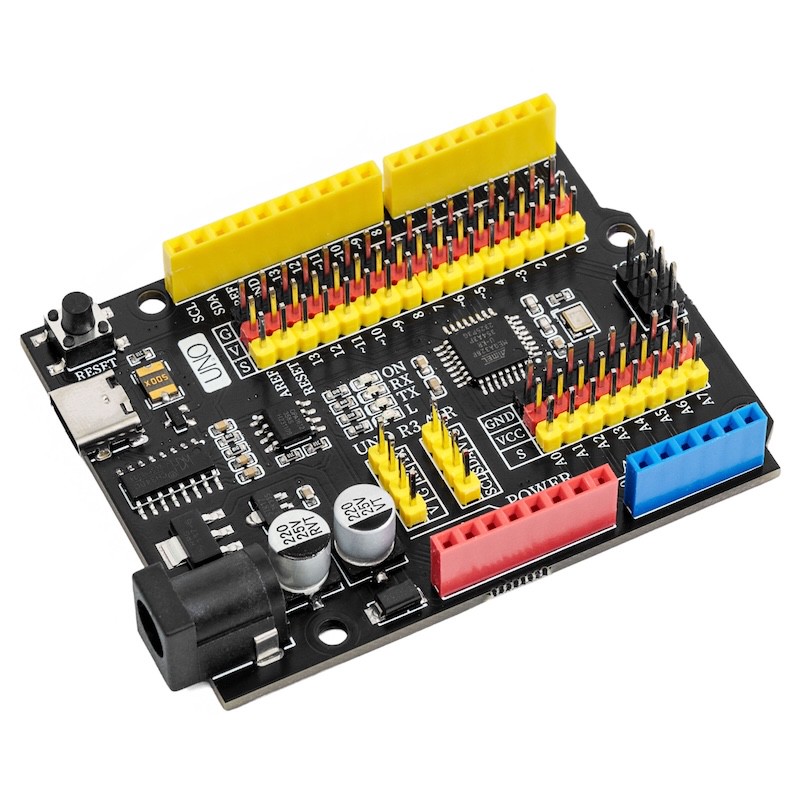

Hallo STEM UNO-R3-AIR

1、Einführung

Dieses kompatible Arduino-Entwicklungsboard hat im Vergleich zur offiziellen Version zusätzliche 2,54-Graugitter-Erweiterungssteckeranschlüsse, I2C-Anschlüsse, COM-Ports usw. hinzugefügt. Dieses Modell bietet zwei Versionen, nämlich Schraubstockstecker und nicht-schraubstockstecker, von denen die nicht-schraubstockstecker-Version über einen erheblichen Kostenvorteil verfügt, während die schraubstockstecker-Version ohne Erweiterungsplatine verwendet werden kann und die gleiche Stabilität und Qualität wie das offizielle Board hat.Im Vergleich zur offiziellen Version Arduino UNO hat es stark verbesserte Stromversorgungsfähigkeiten, G|V kann eine maximale Ausgangsleistung von 5V2A/3.3V1A bieten, um die Stabilität der Arbeitsleistung in komplexen Projekten sicherzustellen, 6-12VDC-Eingang zulassen, DC5525-Eingangsanschluss unterstützen und in verschiedenen mobilen Projekten einfach anzuwenden.

2、Technische Spezifikationen

3、Eigenschaften

• Dies ist ein erweitertes kompatibles Arduino UNO Entwicklungsboard, das auf der offiziellen Platine basiert und eine starke Erweiterung vornimmt.

  1、Stärkung der Stromversorgung, G|V kann maximale 5V2A/3.3V1A Ausgangsleistung liefern
  2、Brettgebundene Schutzzircuit und Stromversorgungswahlcircuit
  3、Brettgebundene 2.54 Spacing G|V|S Erweiterungssteckverbinderinterface, ohne Erweiterungsplatine zu verwenden
  4、Type-C-Kommunikationsinterface, keine Unterscheidung zwischen Plus und Minus erforderlich, einfacher zu verwenden
  5、A6, A7 Analoganschlüsse herausführen, mehr Funktionen erweiterbar
  6、Unterstützt den DC5525-Eingangsstecker, 6-12VDC-Eingang erlaubt

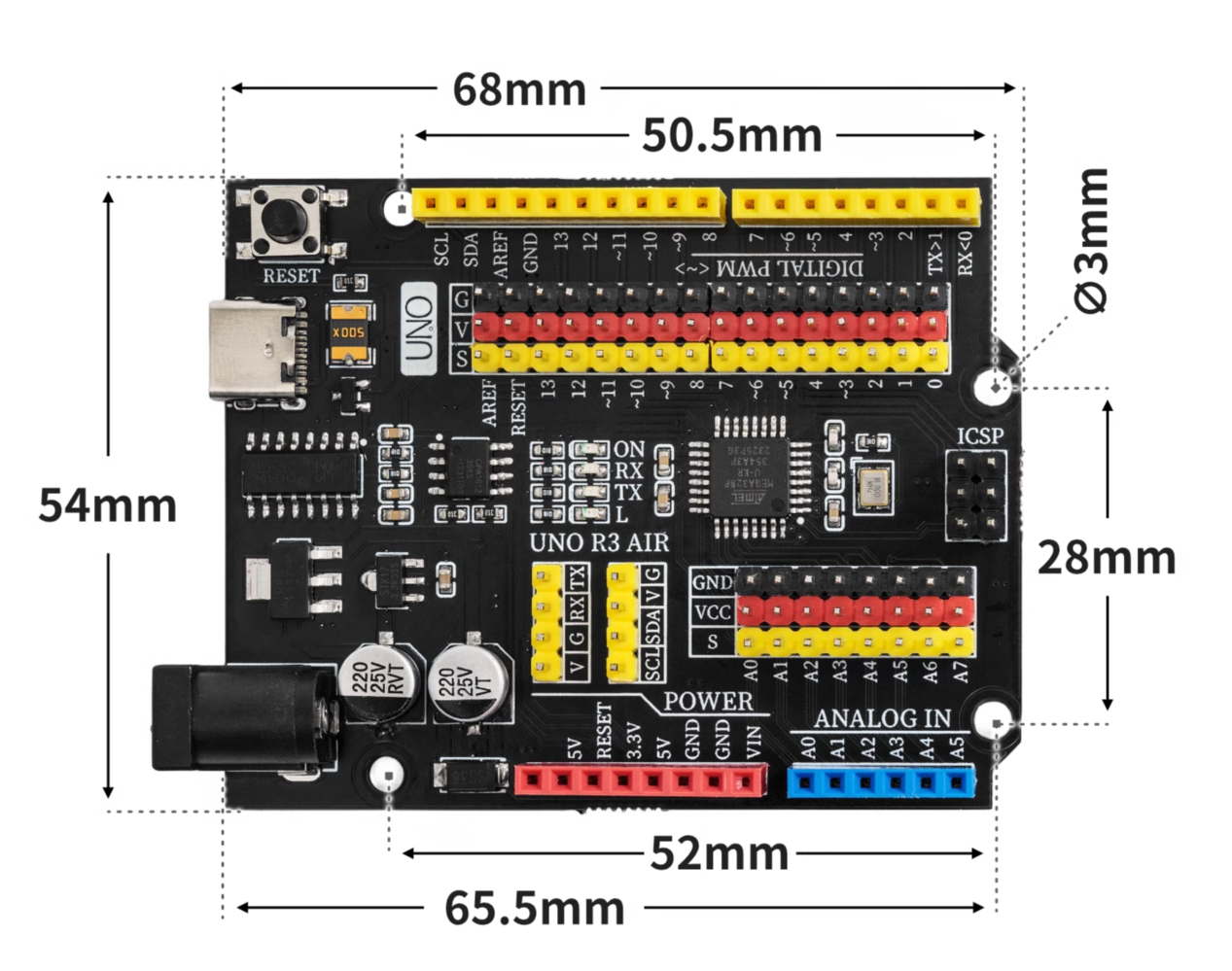

4, Platinegröße

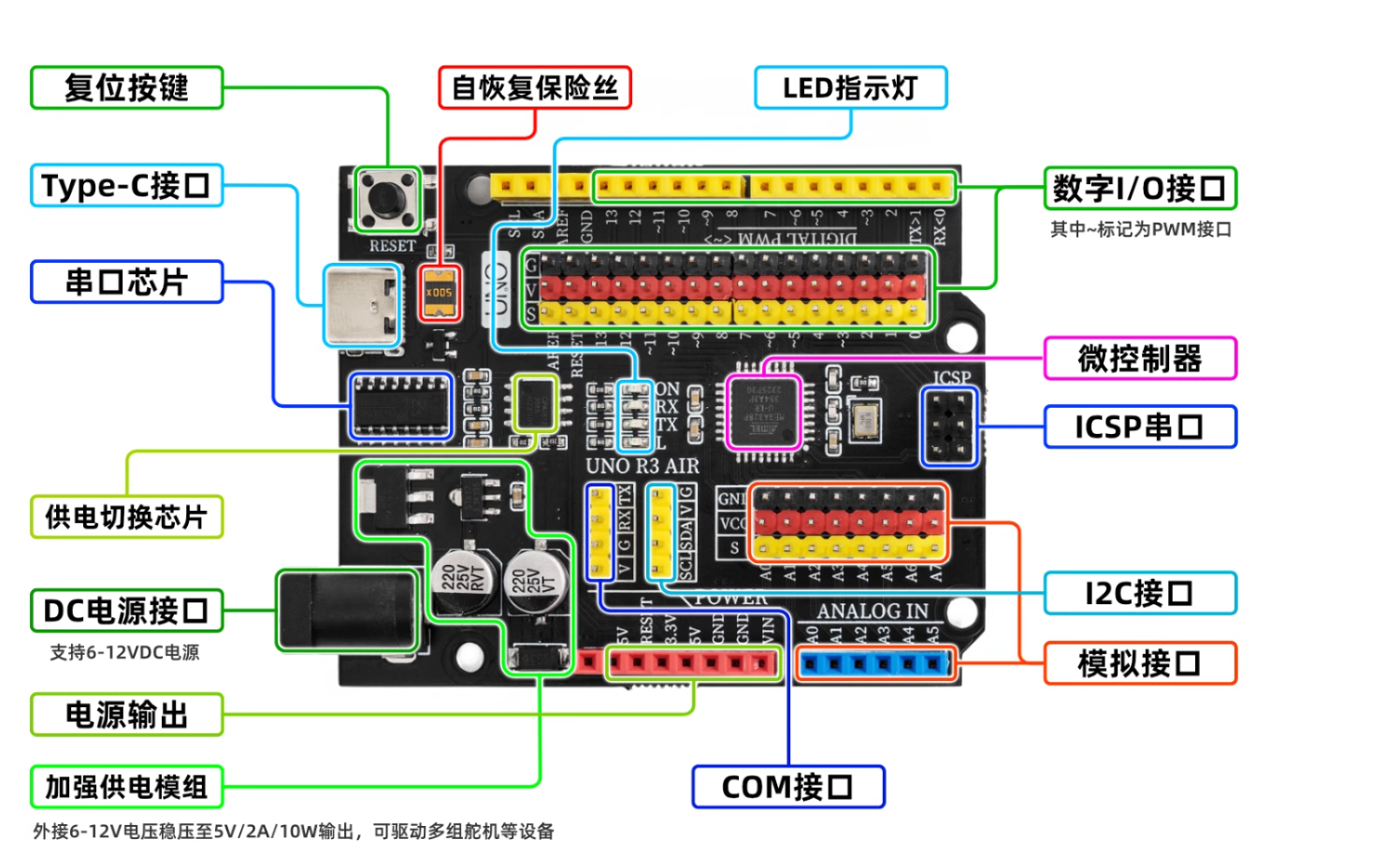

5、Entwicklungsboard-Decodierung

• ① Reset-Taste
  Drücken Sie die Reset-Taste, um das Programm neu zu starten.

• ② USB-Serielschnittstelle
  Der Chip ist verantwortlich für die Umwandlung der vom USB empfangenen Daten in Seriendaten für den Hauptchip.

• ③DC-Stromanschluss und verstärkte Stromversorgungseinheit
  Der Strommodul ist verantwortlich für die Stromversorgung der Hauptplatine, die 6-12V externen Spannungseingang wird auf 5V/2A/10W Spannungsregler ausgegeben, kann mehrere Gruppen von Servomotoren, Spielmotoren, Mikro-Plattformen und andere Geräte ansteuern.

• ④Selbstaufheilende Sicherung
  Wenn die Entwicklungsplatine aufgrund eines fehlerhaften Verbindungsfehlers einen Kurzschluss verursacht, schaltet der Sicherungsdraht automatisch die Stromverbindung zwischen der Entwicklungsplatine und dem Computer unterbrochen, um den Computer-USB-Anschluss vor dem Verbrennen oder dem Absturz des Computers zu schützen.

• ⑤Type-C-Anschluss
  verantwortlich für Daten herunterladen und USB-Stromversorgung.

• ⑥Stromversorgungsschalter-Chip
  FDN340P Feldeffekttransistor + LMV358IDGKR Verstärker组成的外部給電とUSB給電自動切換制御システム。Die Entwicklungskarte wird standardmäßig über den USB-Anschluss mit Strom versorgt. Wenn externe Spannung zugeführt wird, schaltet der Controller automatisch vom USB-Stromversorgung ab und schaltet auf die externe Spannungsversorgung um. Wenn die externe Spannung unterbrochen wird, schaltet sie automatisch zurück auf die USB-Stromversorgung. Diese Funktion schützt den Computer vor Störungen durch die externe Stromversorgung der Entwicklungskarte.

• ⑦Mikrocontroller
  ATMEGA328P Hauptkontrollchip ist das Gehirn der Entwicklungsplatine, verantwortlich für die Programm speichern, ausführen, Berechnung und Verarbeitung, Signal Eingang und Ausgang und andere Funktionen.

• ⑧ Seriell Chip
  Beim Schreiben der Initialisierungssoftware auf die Entwicklungsplatine oder dem Download der Software über den Compiler arbeitet dieser Chip.

• ⑨LED-Leuchte
  Bordmounted 4 LED indicators, (ON) as power indicator, lights up when powered on, (RX)(TX) as serial port signal indicators, the LED light flashes when there is serial port signal communication, (L) as D13 pin light, the light turns on when the D13 signal is high.

• ⑩ICSP-Serialdateninterface
  Initialisierungsprogramm für die Entwicklungsplatine schreiben oder diesen Anschluss beim Download der Programme mit dem Compiler verbinden.

Notwendigkeit

Hallo STEM UNO R3 PRO mit wiederaufsetzbarem Mehrsicherheitsventil, um den Computer-USB-Anschluss vor Kurzschluss und Überstrom zu schützen.Wenn mehr als 500 mA an den USB-Anschluss angelegt wird, schaltet der Sicherungszylinder automatisch ab, bis der Kurzschluss oder die Überlast beseitigt ist.

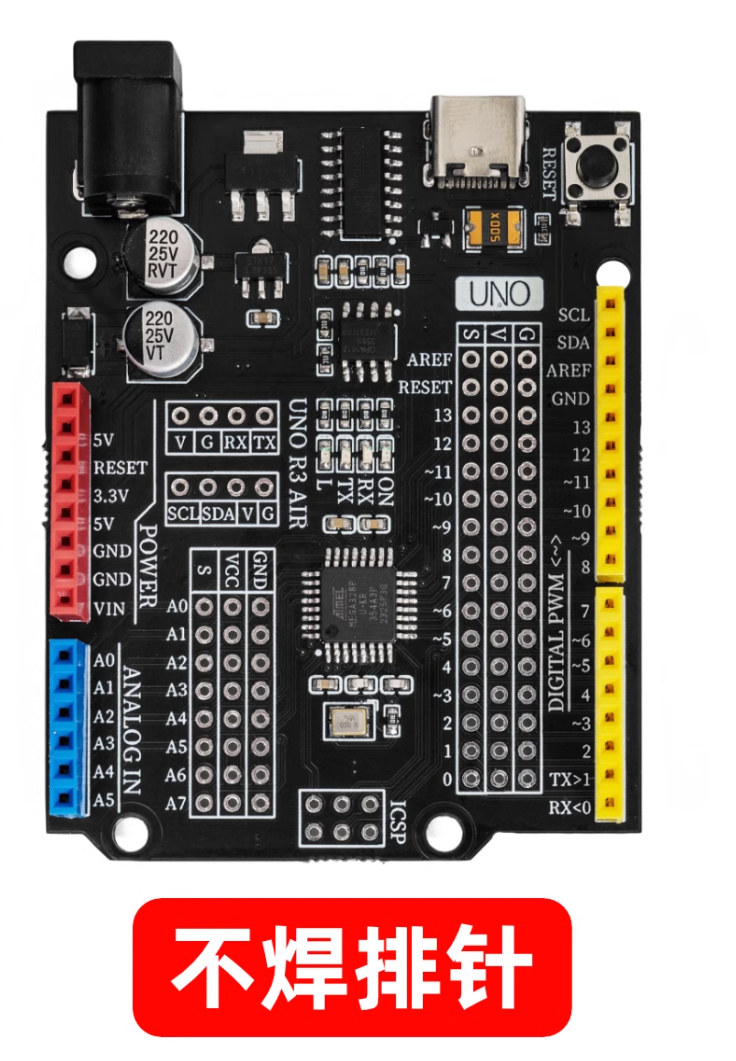

Ein anderes Entwicklungsboard, das ohne Lötwerkzeuge verwendet wird, hat die gleiche Leistung, aber es ist am besten, eine Erweiterungsplatine hinzuzufügen！！！

Download, Installation und Verwendung der ProgrammiersoftwareKlicken, um zu wechseln
