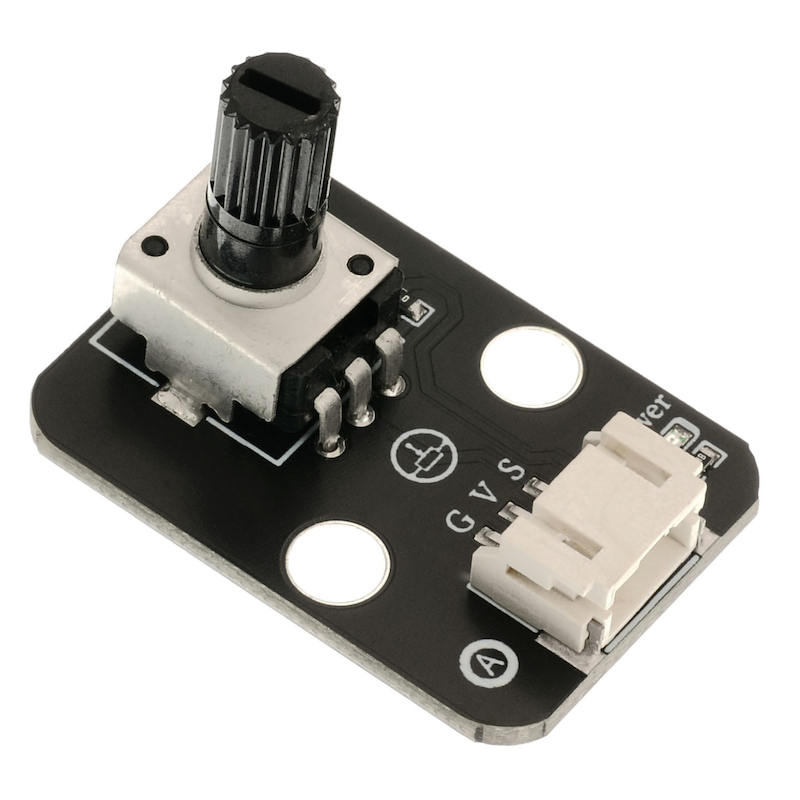

HS-S28-L Drehpotentiometer

1、Einführung

2、Schemazeichnung

Drehpotentiometer-HS-S28-L SchaltplanKlicken Sie zum Anzeigen

3、Modulparameter

• Spannungsversorgung: 3.3V / 5V

• Verbindungsmethode: PH2.0 Steckerkabel

• Montageart: Doppelbolzenfixierung

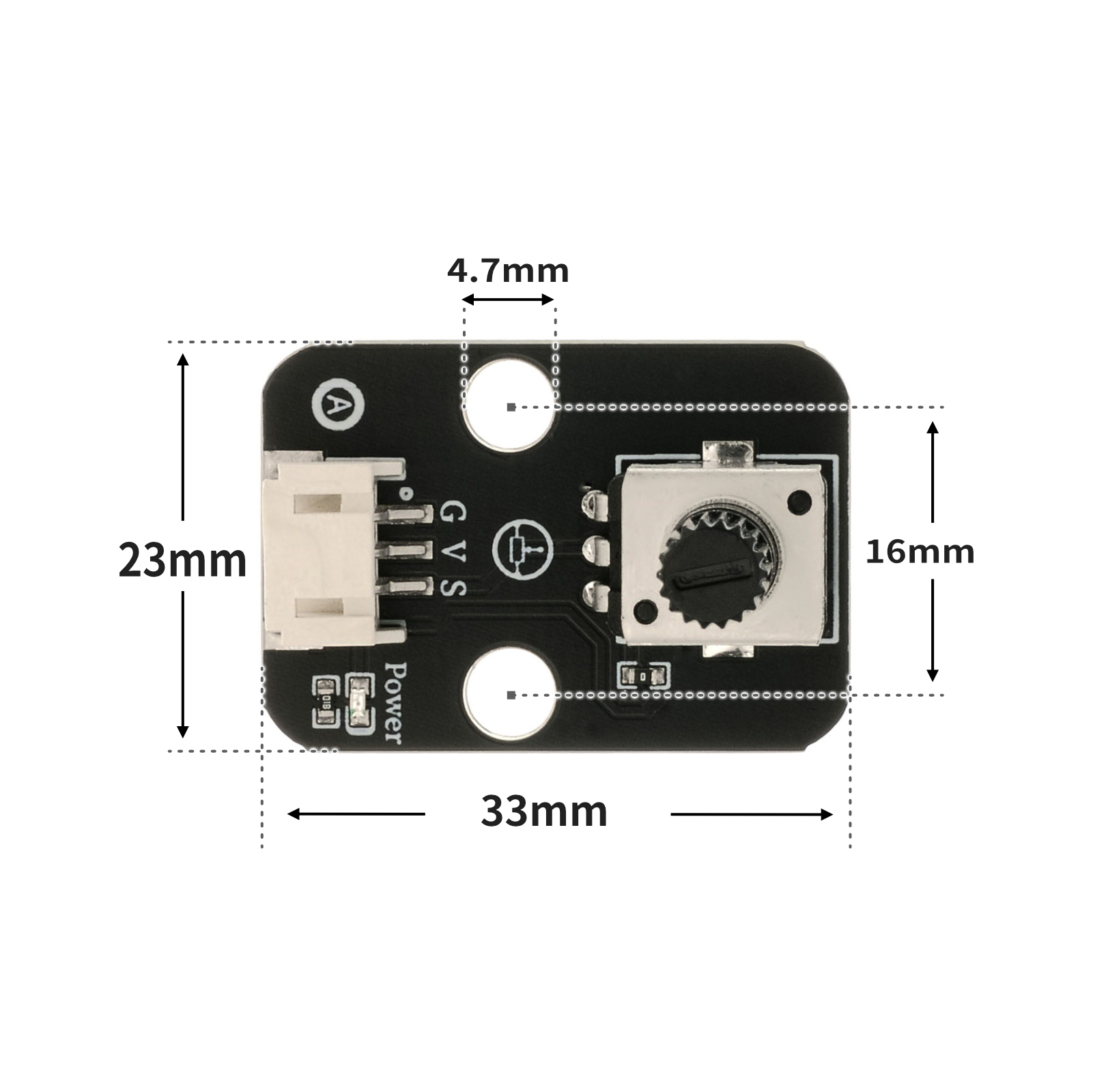

4, Platinegröße

5、Arduino IDE Beispielprogramm

Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
Anleitung zum Herunterladen und Importieren der Bibliotheksdateien für das Arduino IDE:Klicken Sie zum Anzeigen

Beispielprogramm (UNO-Entwicklerboard):

volatile float Voltage;
volatile float data;
volatile int light;

void setup(){
Serial.begin(9600);
Voltage = 0;
data = 0;
light = 0;
pinMode(6, OUTPUT);
}

void loop(){
//电位器接A0；led灯接D6

data = analogRead(A0);
Voltage = (data / 1023) * 5;
light = (map(constrain(analogRead(A0), 0, 1023), 0, 1023, 0, 255));
Serial.print("Voltage is:");
Serial.print(Voltage);
Serial.print("V");
Serial.print(" light is:");
Serial.println(light);
analogWrite(6, light);
delay(100);

}

6、ESP32 Python Beispiel (für Mixly IDE /米思齐)

Entwicklungsboard auswählen Python ESP32 [ESP32 Generic(4MB)] auf den Code-Modus umschalten und hochladen

Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE ESP32库文件下载及导入教程：Klicken Sie zum Anzeigen

示例程序（ESP32-Python）：

import machine
from mixpy import math_map


value = 0
light = 0
adc32 = machine.ADC(machine.Pin(32))
pwm2 = machine.PWM(machine.Pin(2))
while True:
value = adc32.read_u16()
light = (math_map(value, 0, 65535, 65535, 0))
pwm2.duty_u16(int(light))

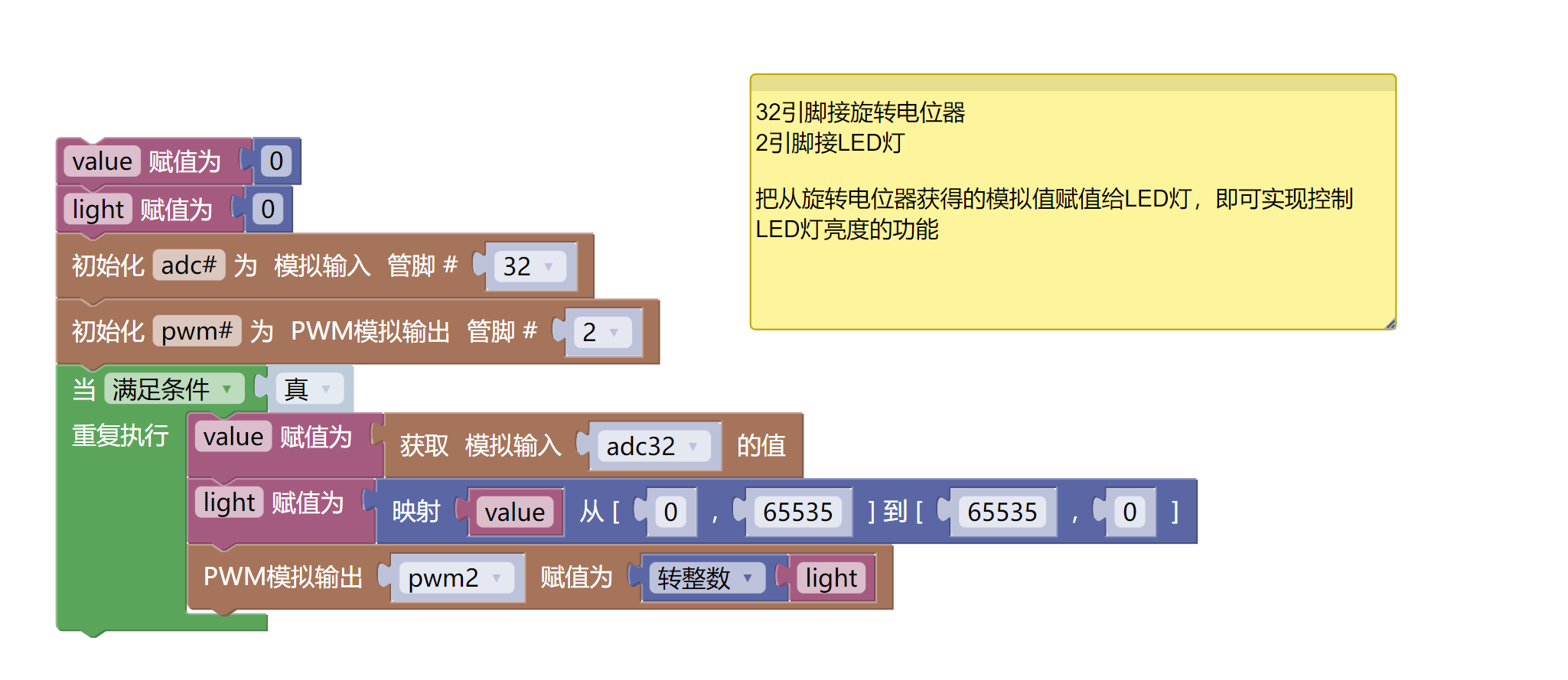

7、米思齐 Mixly 示例程序（图形化语言） in Deutsch

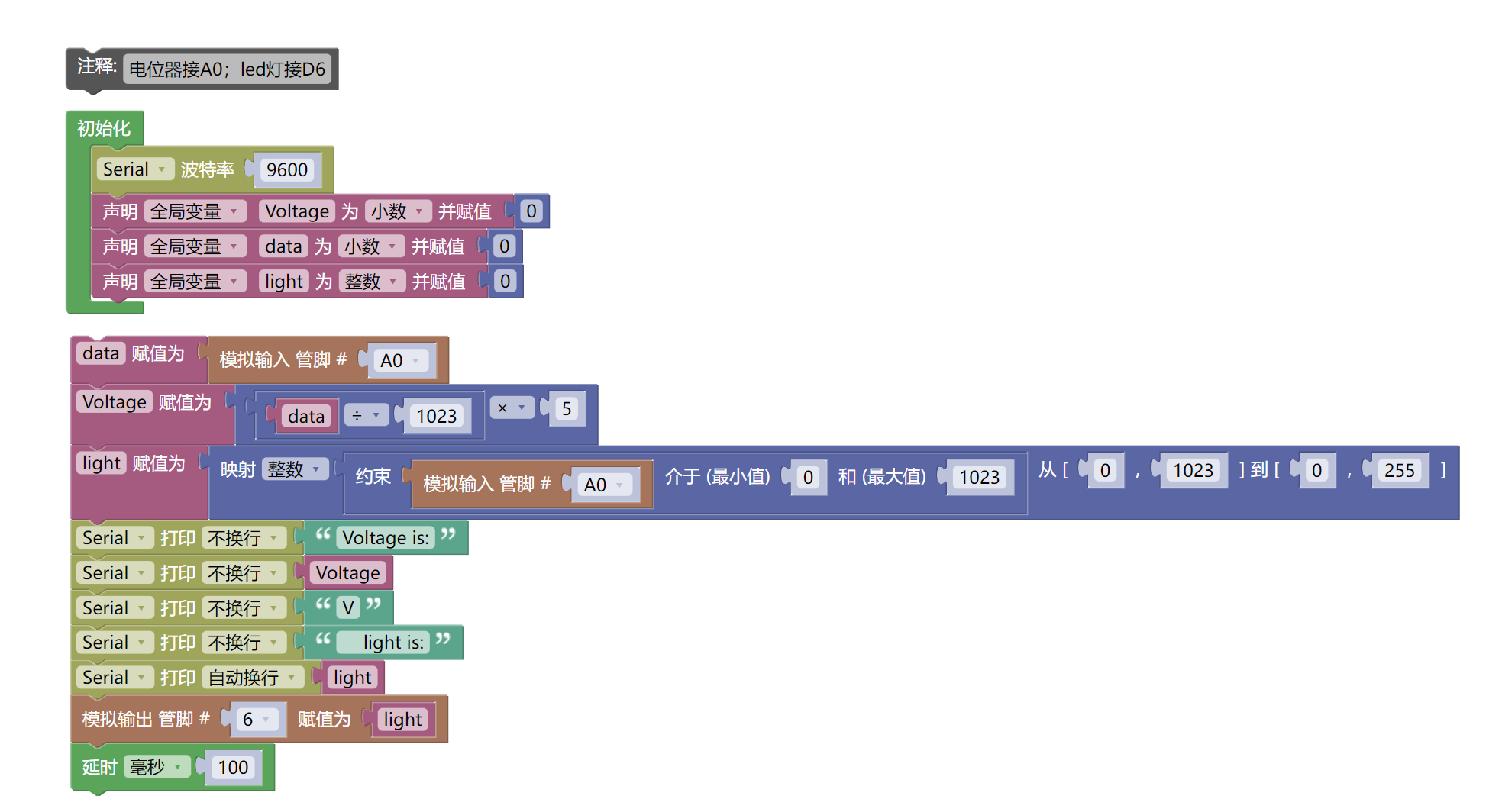

Beispielprogramm (UNO-Entwicklerboard):2、第二步将UNO开发板的库文件下载后解压在桌面。

Beispielprogramm (ESP32-Entwicklungsboard):2、第二步将UNO开发板的库文件下载后解压在桌面。
Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE ESP32库文件下载及导入教程：Klicken Sie zum Anzeigen

8、Testumgebung Einrichtung

Testumgebung für Arduino UNO einrichten

Vorbereiten Sie die Komponenten:

• UNO-R3 Entwicklungsboard *1

• UNO-R3 P Erweiterungsplatine *1

• USB type-c Datenkabel *1

• LED-Leuchtmittelmodul (HS-F08L) *1

• Drehpotentiometer-Modul (HS-S28L) *1

• PH2.0 3P Doppelkopfsteckerleitung *2

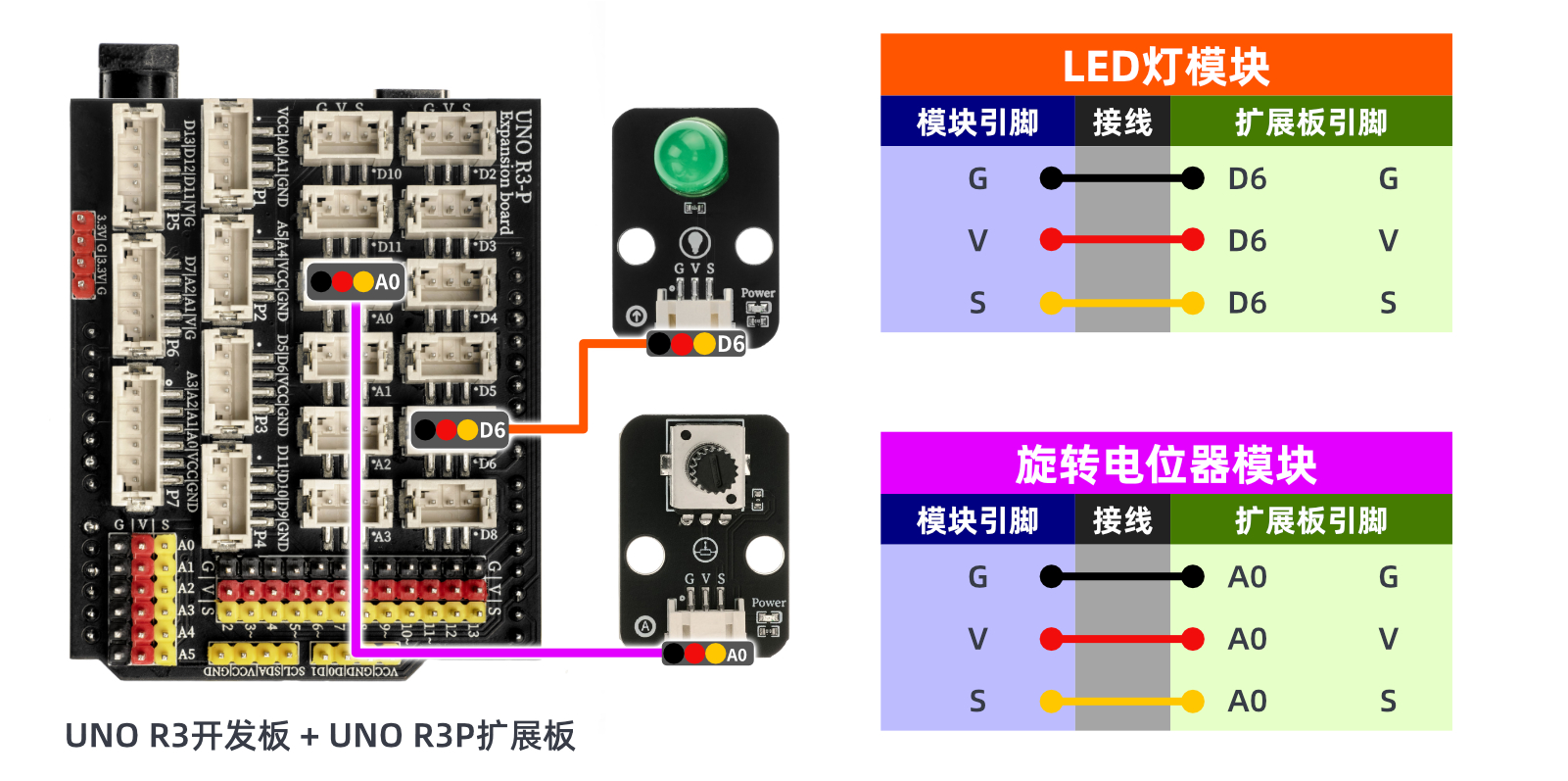

Schaltplan der Leitung:

ESP32 Python Testumgebung Einrichtung

Vorbereiten Sie die Komponenten:Wird aktualisiert...

Schaltplan der Leitung:Wird aktualisiert...

9、Video-Tutorial

Arduino UNO Video-Tutorial:Klicken Sie zum Anzeigen

ESP32 Python Videoanleitung:Wird aktualisiert...

10、Testergebnis

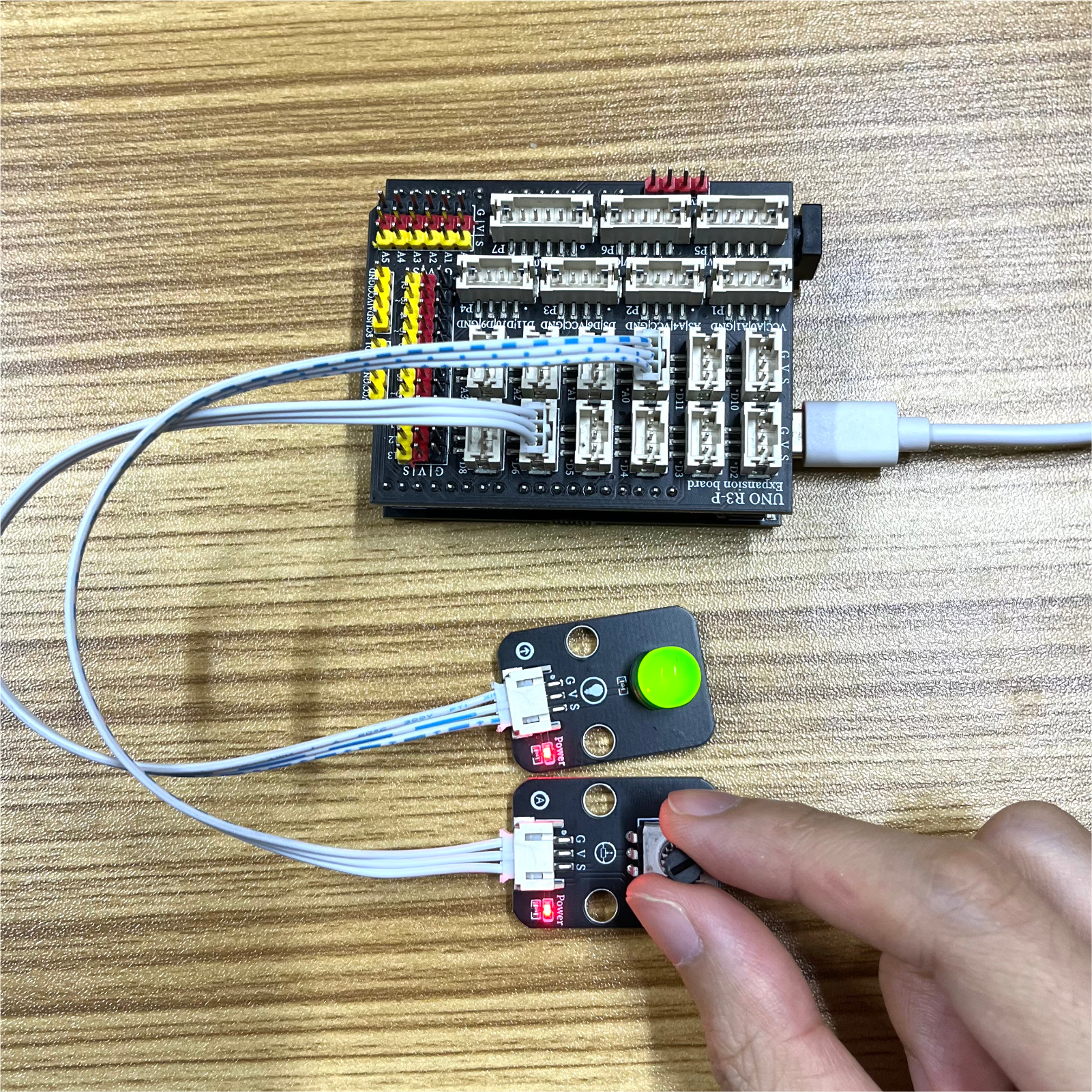

Arduino UNO Testergebnis:

Durch die Einstellung des Drehpotentiometers kann die Helligkeit der LED-Leuchte gesteuert werden.Der Drehpotentiometer entspricht einem verstellbaren Widerstand, daher können wir den analogen Wert des Potentiometers erhalten (der über die Seriellausgabe angezeigt werden kann), durch 1023 geteilt und mit dem entsprechenden Spannung (5V) multipliziert, wird die gewünschte Spannungswert erhalten.

Testergebnisse von ESP32 in Python:

Durch Einstellen der Drehknöpfe des Drehpotentiometers kann die Helligkeit der LED-Leuchte gesteuert werden. Der Drehpotentiometer entspricht einem veränderlichen Widerstand und kann die Helligkeit der LED-Leuchte regulieren.
