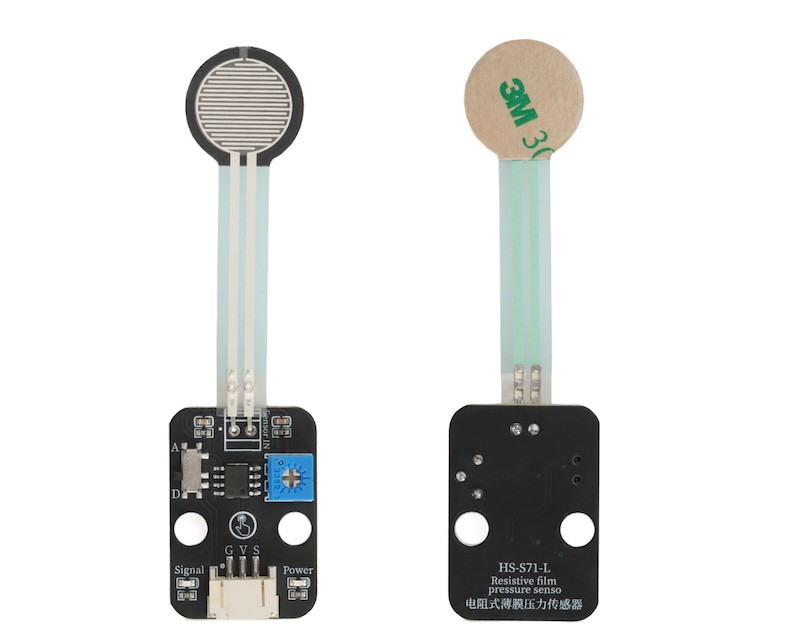

HS-S71-L Widerstandsbetätigte Folien-drucksensor

1、Einführung

Der resistive Filmdrucksensor ist ein Gerät, das auf dem Prinzip der Änderung des Widerstands arbeitet, um Druck zu spüren.Basierend auf dem piezoresistiven Effekt: Wird Druck auf die Oberfläche des Sensors ausgeübt, erfolgt eine mechanische Deformation der dünnen Schichtmaterialien des empfindlichen Schichtes (Kompression oder Dehnung), was zu einer Veränderung der Struktur der Leitungskanäle im Material führt (z.B. Veränderung der Abstände der leitfähigen Partikel, Verzerrung des Kristallgitters der Folie), was wiederum zu einer Änderung des Widerstands führt.Durch Messung der Änderung der Widerstandswerte kann die Größe des erlebten Drucks berechnet werden.

2、Schemazeichnung

Resistive foil pressure sensor-HS-S71-L circuit diagramKlicken Sie zum Anzeigen

3、Modulparameter

• Spannungsversorgung: 3.3V / 5V

• Verbindungsweg: PH2.0 3P Stecker

• Montagemethode: Lego-Baukasten

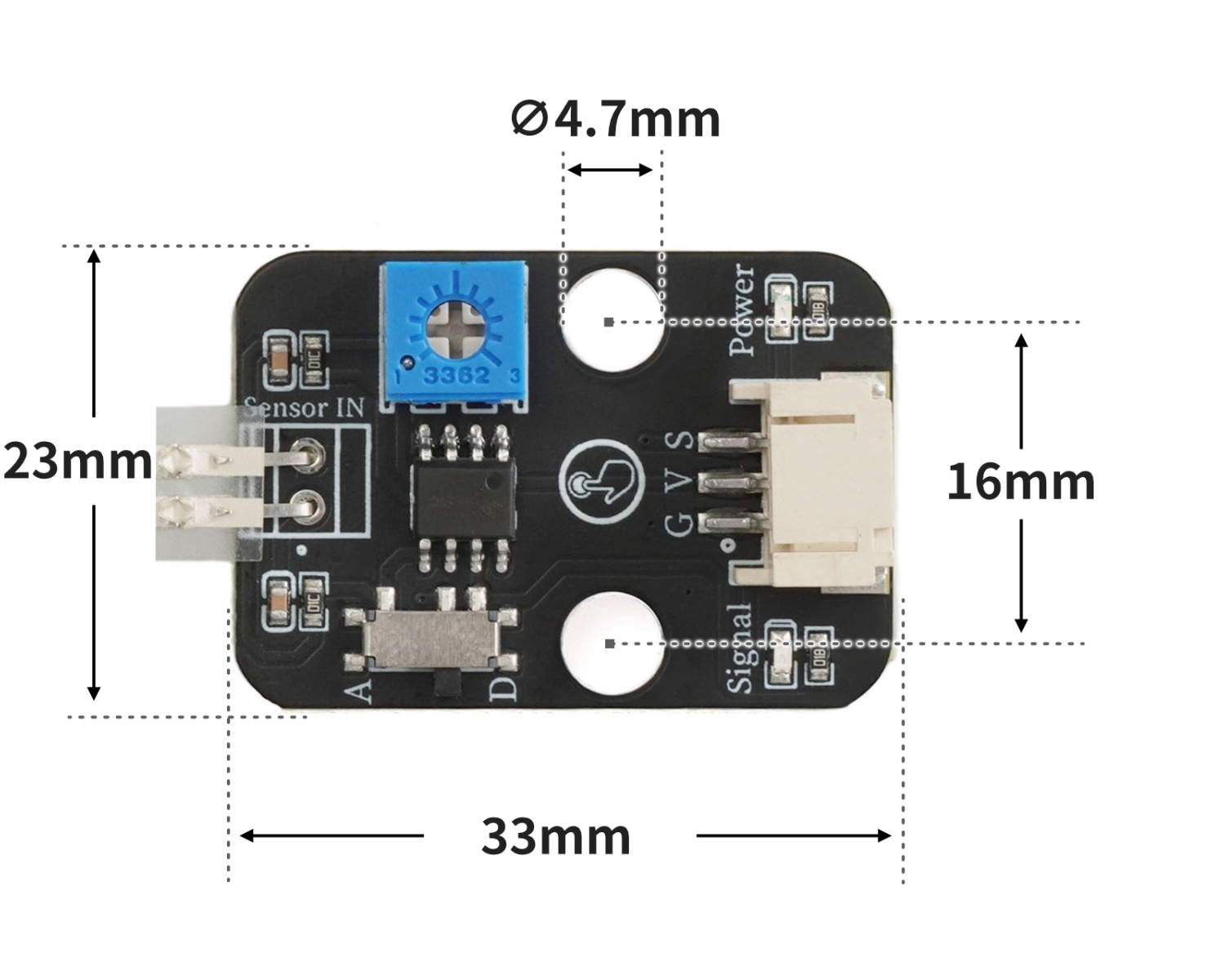

4, Platinegröße

5、Arduino IDE Beispielprogramm

Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
Anleitung zum Herunterladen und Importieren der Bibliotheksdateien für das Arduino IDE:Klicken Sie zum Anzeigen

Beispielprogramm (UNO-Entwicklerboard):

void setup(){
  pinMode(2, INPUT);
  pinMode(3, OUTPUT);
}

void loop(){
  if (digitalRead(2) == LOW) {
    digitalWrite(3,HIGH);

  } else {
    digitalWrite(3,LOW);

  }

}

6、ESP32 Python Beispiel (für Mixly IDE /米思齐)

Entwicklungsboard auswählen Python ESP32 [ESP32 Generic(4MB)] auf den Code-Modus umschalten und hochladen

Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE ESP32库文件下载及导入教程：Klicken Sie zum Anzeigen

示例程序（ESP32-Python）：

import machine

pin4 = machine.Pin(4, machine.Pin.IN)
pin12 = machine.Pin(12, machine.Pin.OUT)
while True:
    if pin4.value() == 0:
        pin12.value(1)
    else:
        pin12.value(0)

7、米思齐 Mixly 示例程序（图形化语言） in Deutsch

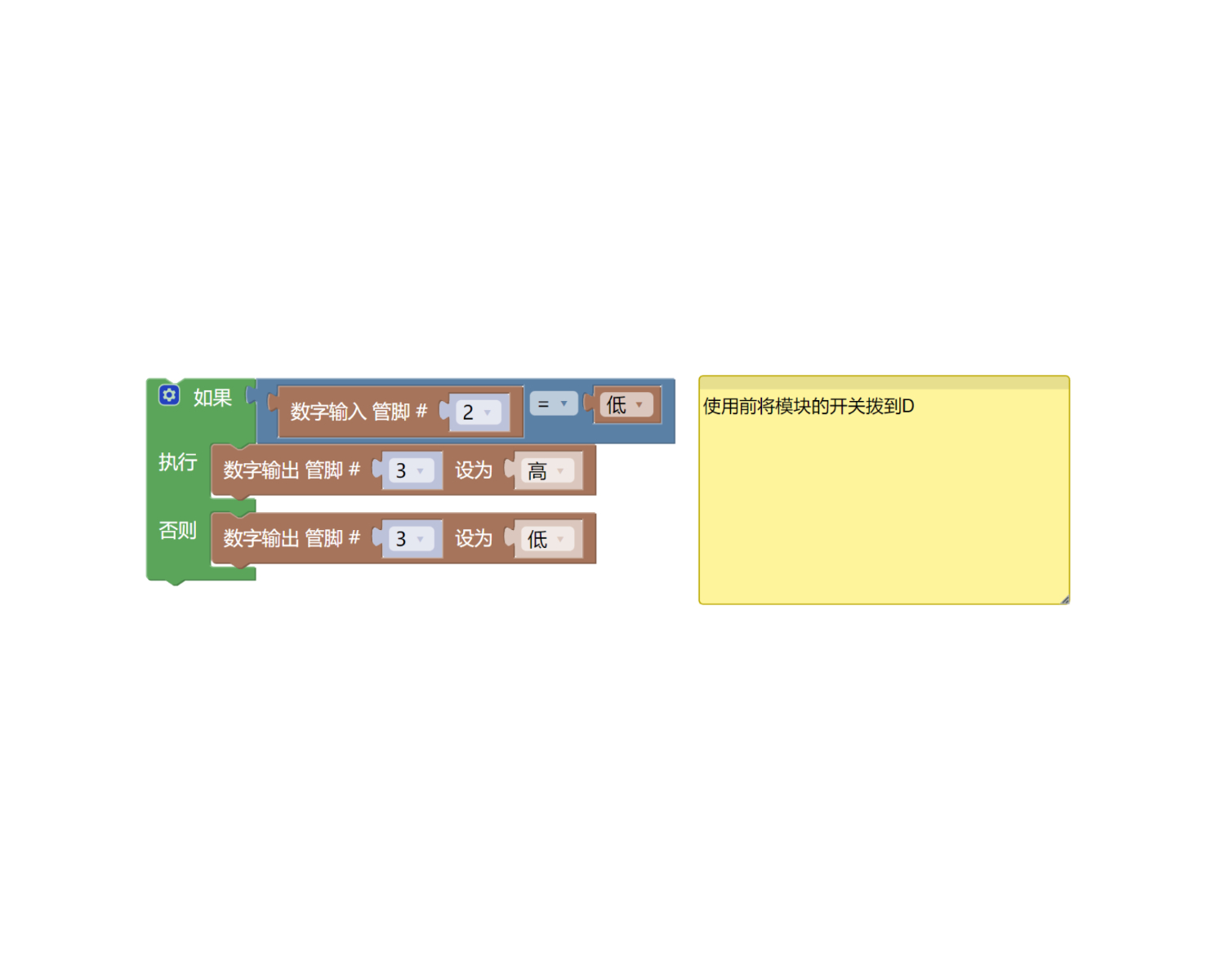

Beispielprogramm (UNO-Entwicklerboard):2、第二步将UNO开发板的库文件下载后解压在桌面。
Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE Arduino库文件下载及导入教程：Klicken Sie zum Anzeigen

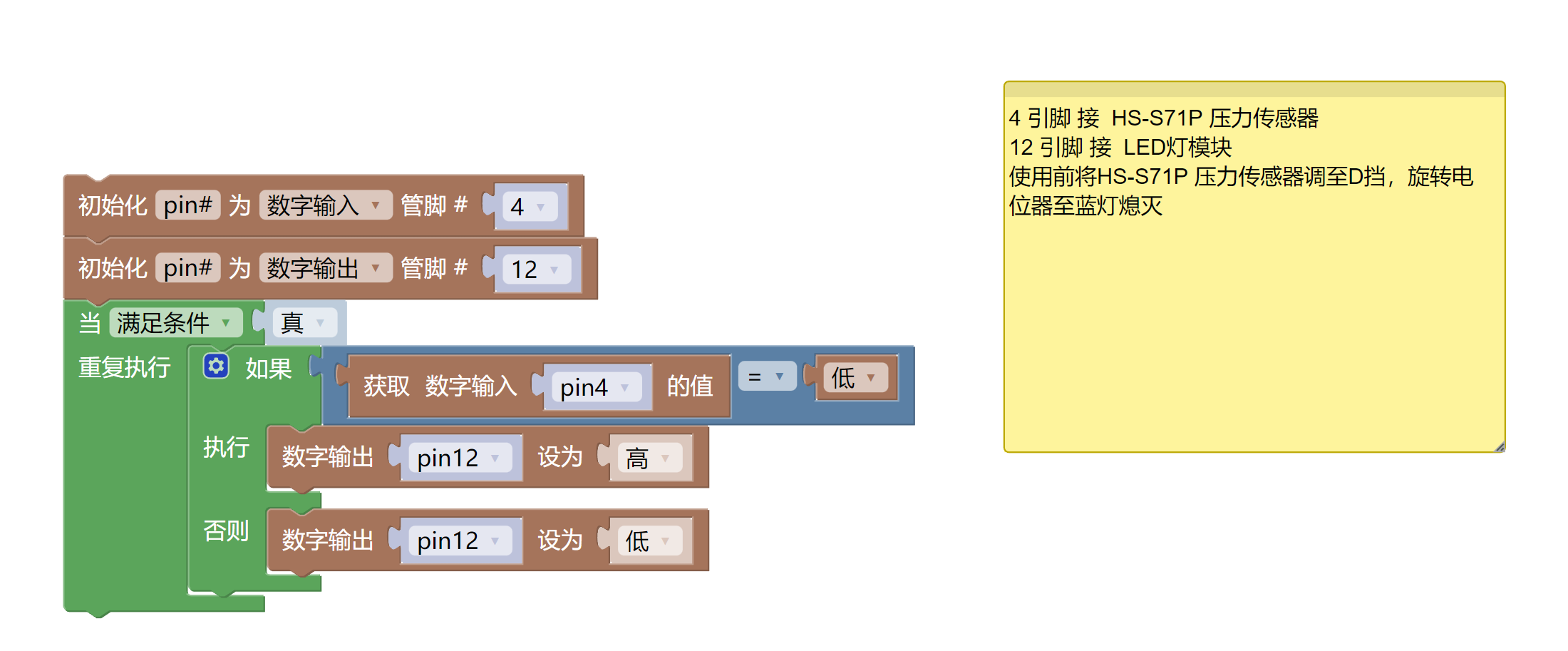

Beispielprogramm (ESP32-Entwicklungsboard):2、第二步将UNO开发板的库文件下载后解压在桌面。
Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE ESP32库文件下载及导入教程：Klicken Sie zum Anzeigen

8、Testumgebung Einrichtung

Testumgebung für Arduino UNO einrichten

Vorbereiten Sie die Komponenten:

• HELLO STEM UNO R3 PRO Entwicklungsboard *1

• R3P Erweiterungsplatine *1

• USB type-c Datenkabel *1

• Druck Sensor (HS-S71-L) *1

• LED-Leuchtmittelmodul (HS-F08L) *1

• PH2.0 3P-Doppelseitige Steckerleitung *2 oder PH2.0 3P-Stecker auf DuPont-Kabel umstecken *2

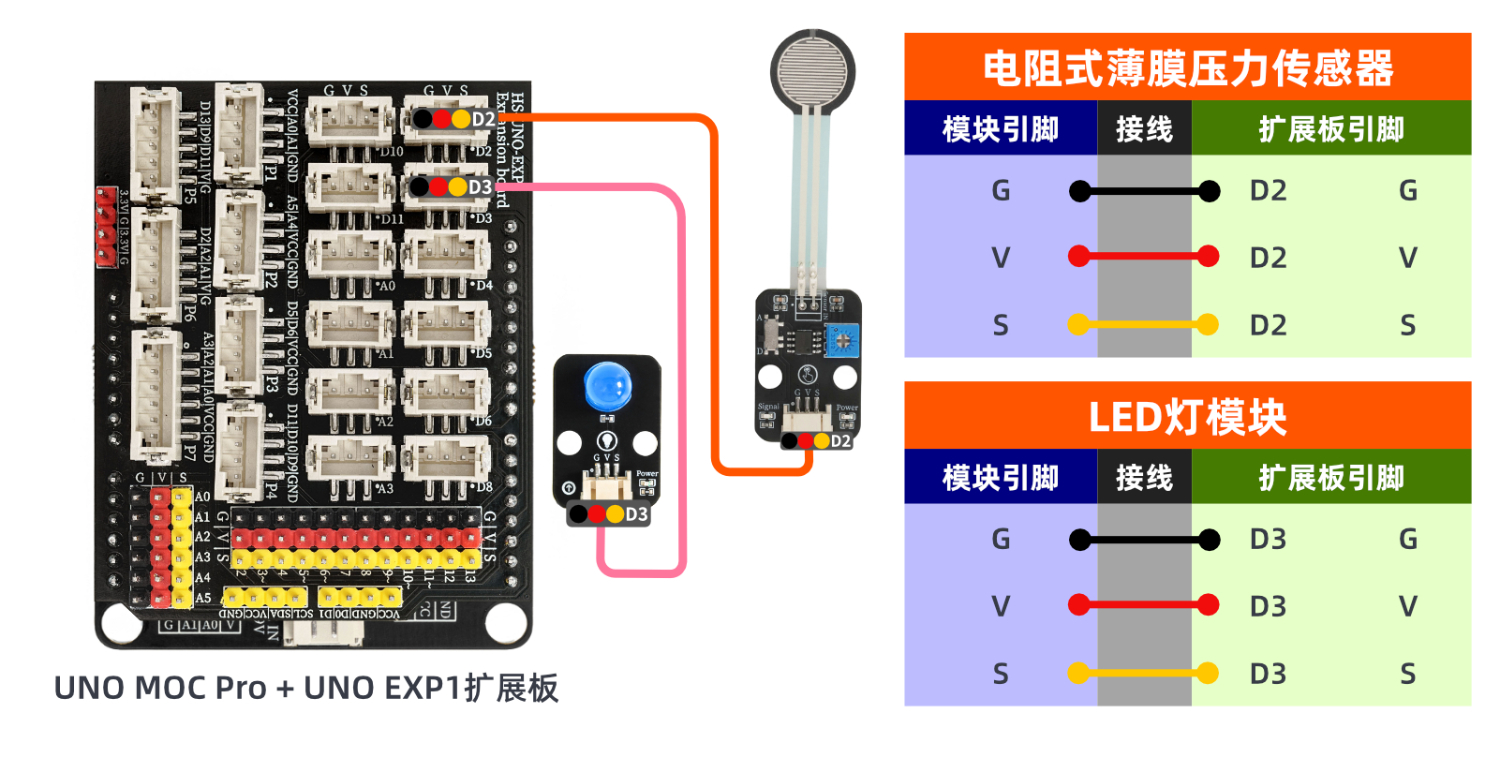

Schaltplan der Leitung:

ESP32 Testumgebung einrichten

Vorbereiten Sie die Komponenten:Wird aktualisiert...

Schaltplan der Leitung:Wird aktualisiert...

9、Video-Tutorial

Video-Tutorial:Klicken Sie zum Anzeigen

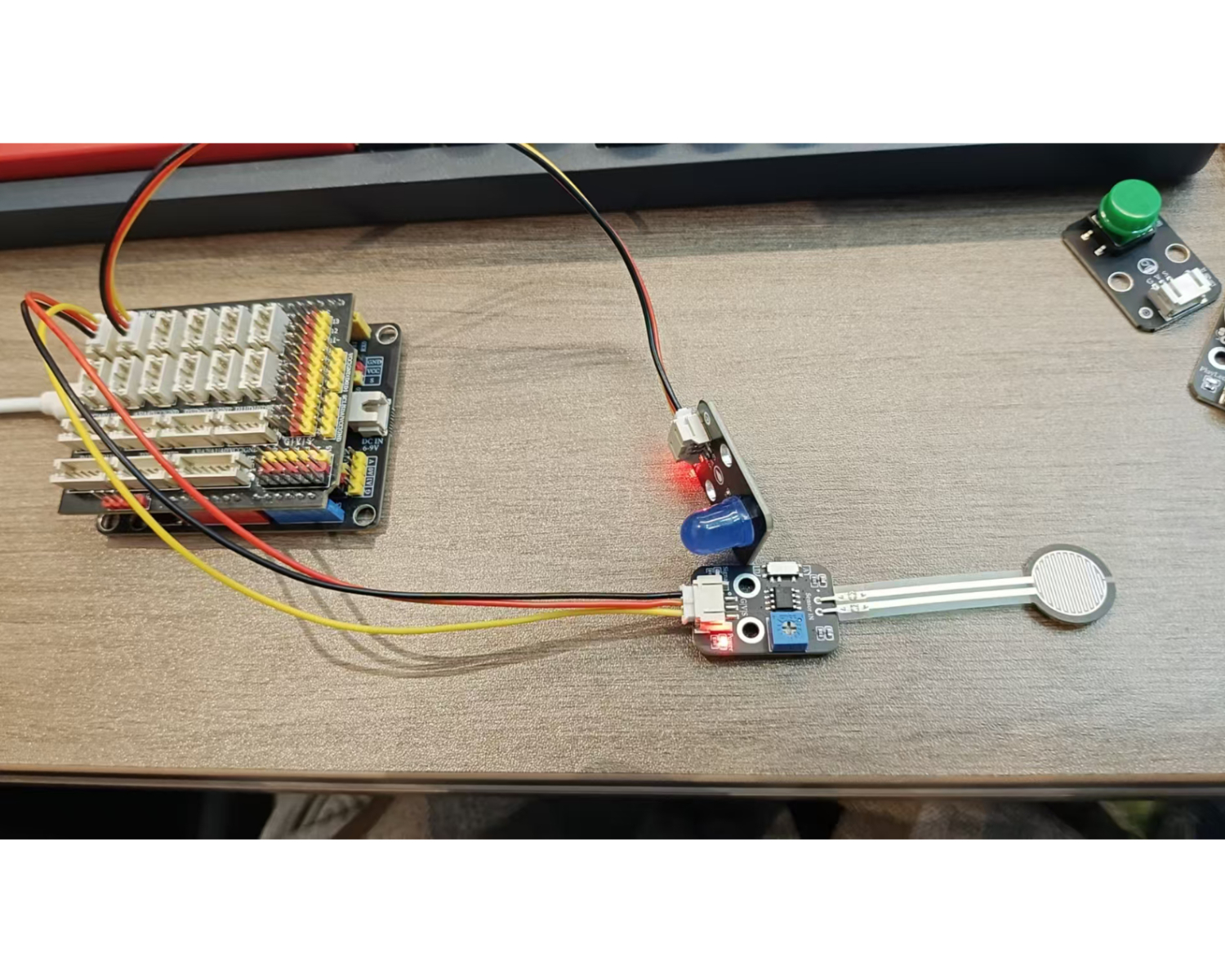

10、Testergebnis

Arduino UNO Testergebnis:

Nachdem die Kabel des Geräts gut angeschlossen sind, kopieren Sie das obige Programm auf die UNO-R3 PRO-Entwicklungsplatine und schalten Sie den Strom ein.Wenn der Drucksensor Druck detektiert, leuchtet das LED-Licht auf, andernfalls erlischt es.

ESP32 Testergebnis:

Wird aktualisiert...
