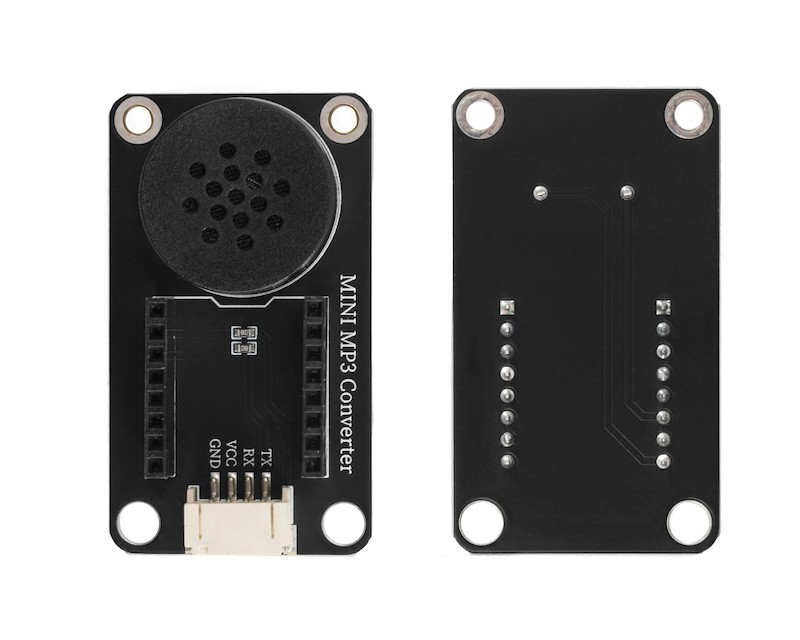

HS-S51-L Mini MP3-Adapter

1、Einführung

Mit dem Mini MP3-Modul können MP3-Songs von der Speicherkarte abgespielt werden. Um die MP3-Wiedergabe zu ermöglichen, muss ein Lautsprecher und die Verbindung des Mini MP3-Moduls hinzugefügt werden. Dieses Modul wird dann über Dupont-Kabel mit einem Arduino oder ähnlichen Hauptsteuerungsboard verbunden.Und unser Produkt ist bereits mit einem Lautsprecher ausgestattet und verfügt über zwei Reihen von 8P-Buchsen, die direkt mit dem Mini MP3-Modul verbunden werden können (in der gleichen Richtung wie der Speicherkartenschacht und der 4P-Anschluss), und ist kompatibel mit LEGO-Steinen. Über die 4P-Buchsen, die auf Dupont-Kabel und Arduino-Steuerplatten umgerüstet werden können, kann Programmentwicklung durchgeführt werden, um einfache MP3-Wiedergabefunktionen zu realisieren.

2、Schemazeichnung

MINI-MP3-Converter-HS-S51-PL SchemaKlicken Sie zum Anzeigen

3、Modulparameter

• Spannungsversorgung: 3.3V / 5V

• Verbindungsmethode: PH2.0 4P Stecker

• Montageart: Doppelbolzenfixierung

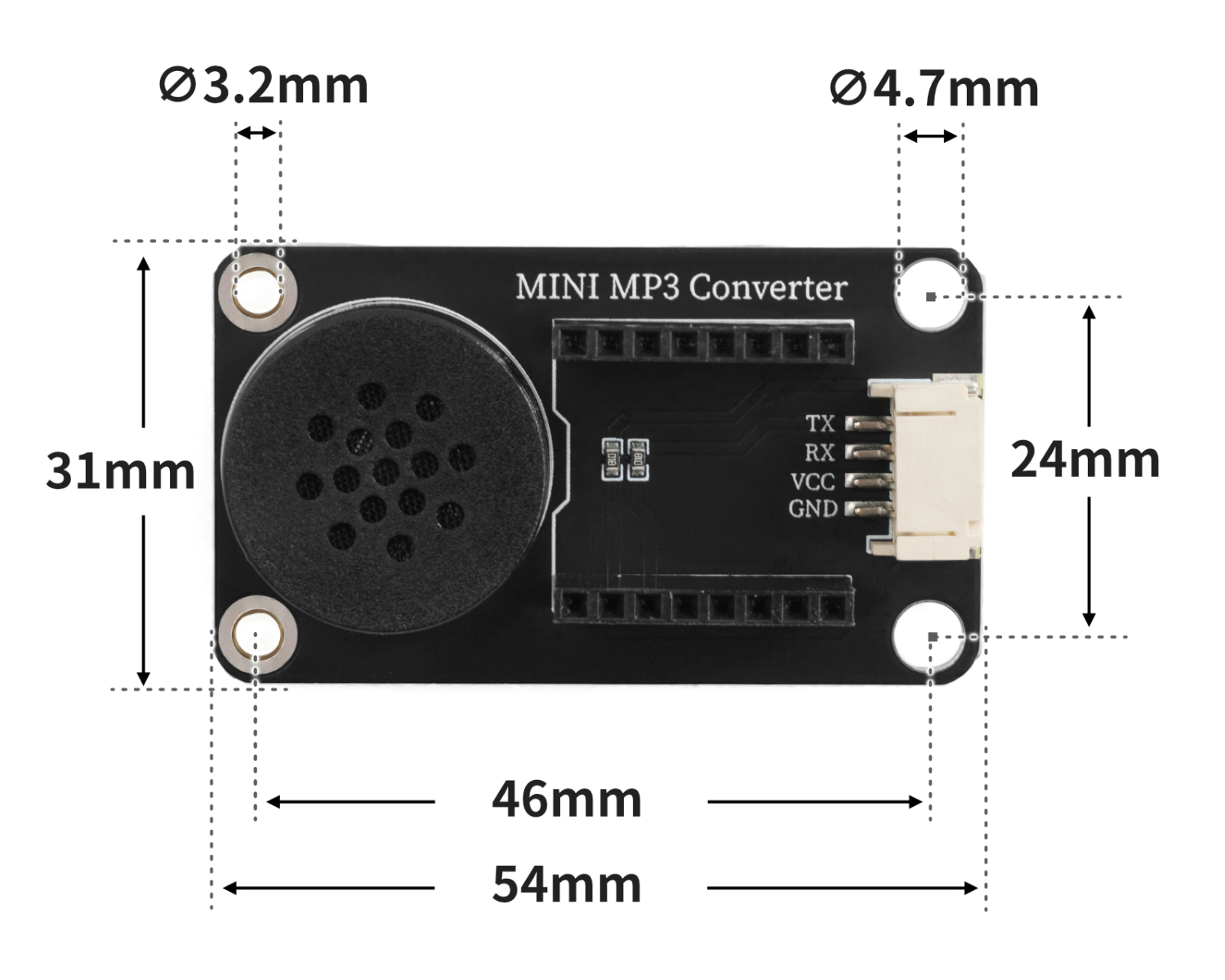

4, Platinegröße

5、Arduino IDE Beispielprogramm

Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
Anleitung zum Herunterladen und Importieren der Bibliotheksdateien für das Arduino IDE:Klicken Sie zum Anzeigen

Beispielprogramm (UNO-Entwicklerboard):

#include <SoftwareSerial.h>
#include "Arduino.h"
#include "DFRobotDFPlayerMini.h"

SoftwareSerial mySerial(5,6);
DFRobotDFPlayerMini myPlayer;

void setup(){
  mySerial.begin(9600);
  myPlayer.begin(mySerial);
  myPlayer.setTimeOut(500);
  myPlayer.outputDevice(DFPLAYER_DEVICE_SD);
  myPlayer.EQ(DFPLAYER_EQ_NORMAL);
  myPlayer.volume(50);
}

void loop(){
  myPlayer.play(1);
  delay(1000);
  myPlayer.play(2);
  delay(1000);
  myPlayer.play(3);
  delay(1000);

}

6、ESP32 Python Beispiel (für Mixly IDE /米思齐)

Entwicklungsboard auswählen Python ESP32 [ESP32 Generic(4MB)] auf den Code-Modus umschalten und hochladen

Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE ESP32库文件下载及导入教程：Klicken Sie zum Anzeigen

示例程序（ESP32-Python）：

待更新...

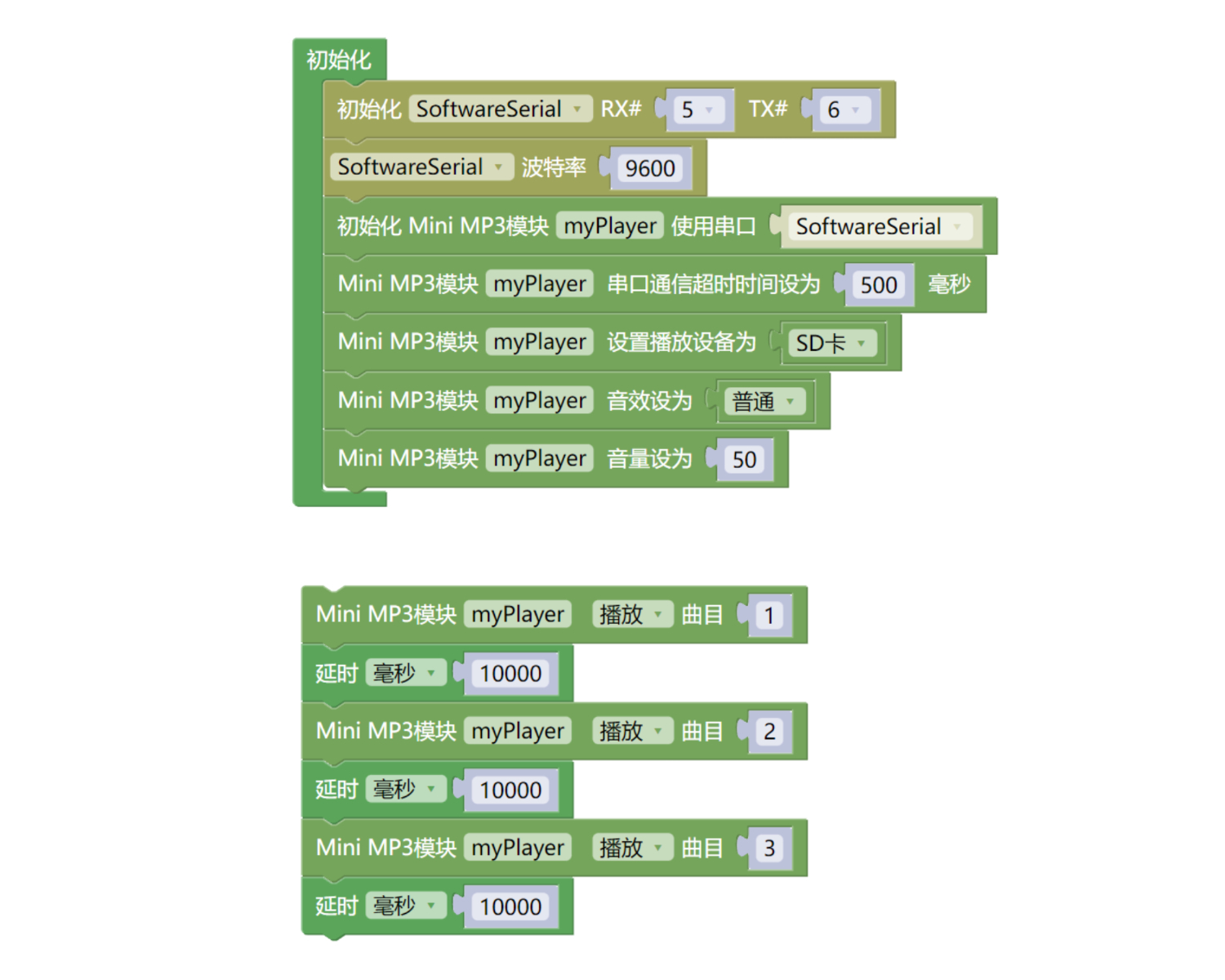

7、米思齐 Mixly 示例程序（图形化语言） in Deutsch

Beispielprogramm (UNO-Entwicklerboard):2、第二步将UNO开发板的库文件下载后解压在桌面。
Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE Arduino库文件下载及导入教程：Klicken Sie zum Anzeigen

Beispielprogramm (ESP32-Entwicklungsboard):2、第二步将UNO开发板的库文件下载后解压在桌面。
Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE ESP32库文件下载及导入教程：Klicken Sie zum Anzeigen

Bilder müssen aktualisiert werden...

8、Testumgebung Einrichtung

Testumgebung für Arduino UNO einrichten

Vorbereiten Sie die Komponenten:

• HELLO STEM UNO R3 PRO Entwicklungsboard *1

• UNO R3P Extension Board*1

• USB type-c Datenkabel *1

• Mini MP3-Adapter (HS-F51-L) *1

• PH2.0 4P-Leitung 1 Stück

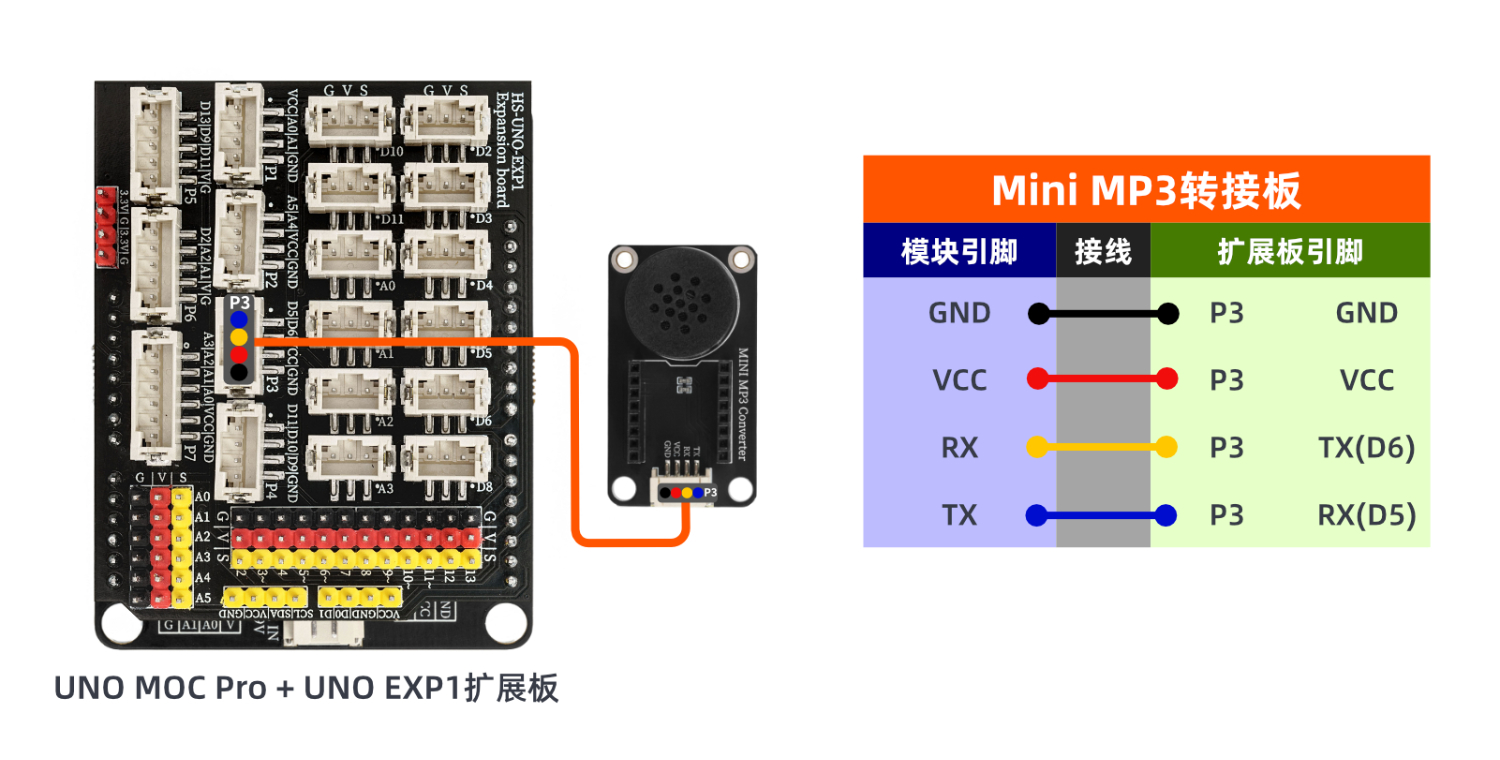

Schaltplan der Leitung:

9、Video-Tutorial

Video-Tutorial:Klicken Sie zum Anzeigen

10、Testergebnis

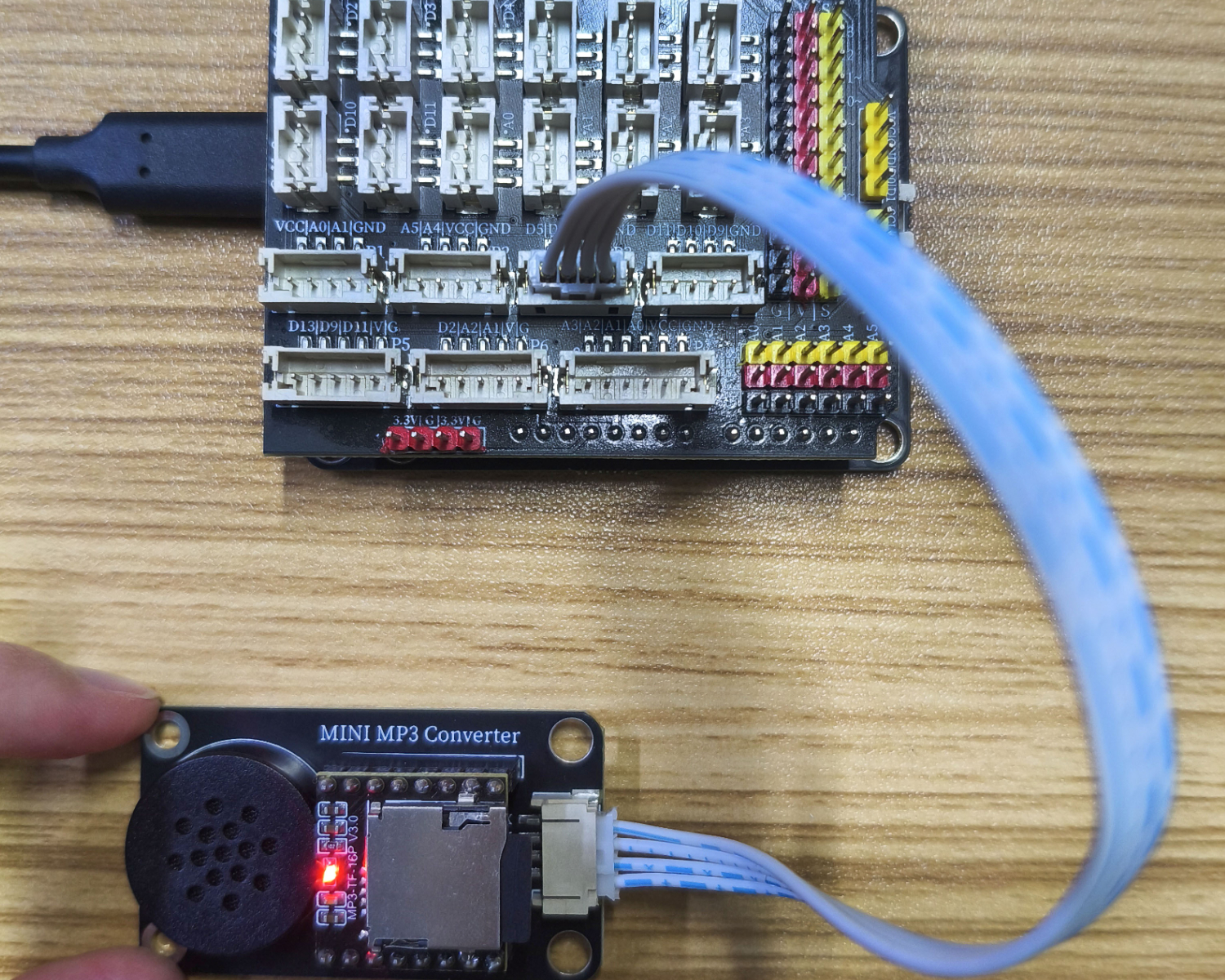

Arduino UNO Testergebnis:

Nachdem die Kabel des Geräts gut verbunden sind, wird das obige Programm auf die Arduino UNO-Entwicklungsplatine programmiert und es werden in der Reihenfolge 3 Lieder abgespielt.
