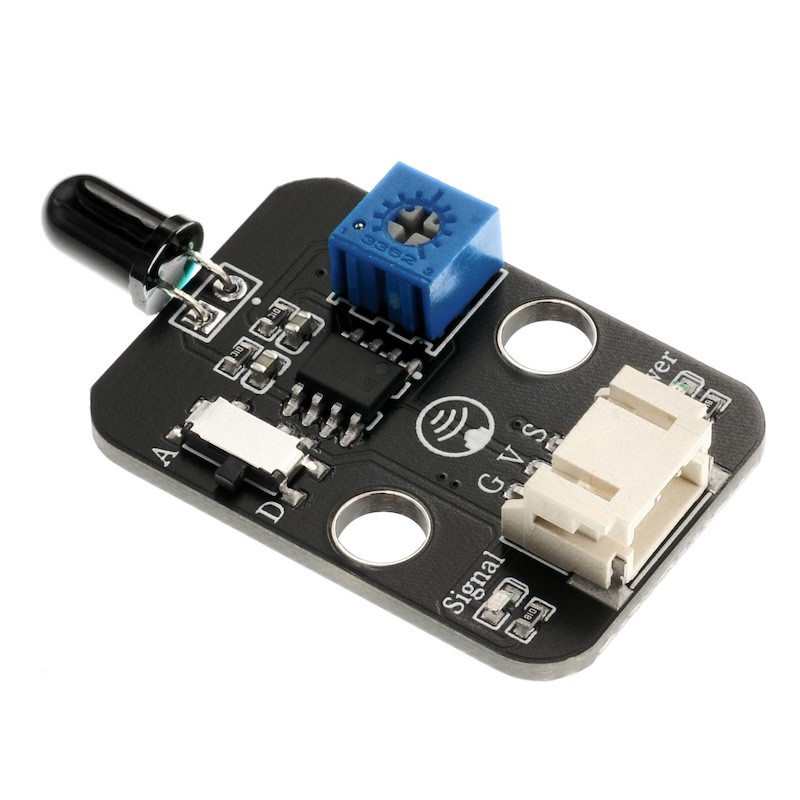

HS-S08-L Infrarot-Signal-Empfangsmodul (Feuersensor)

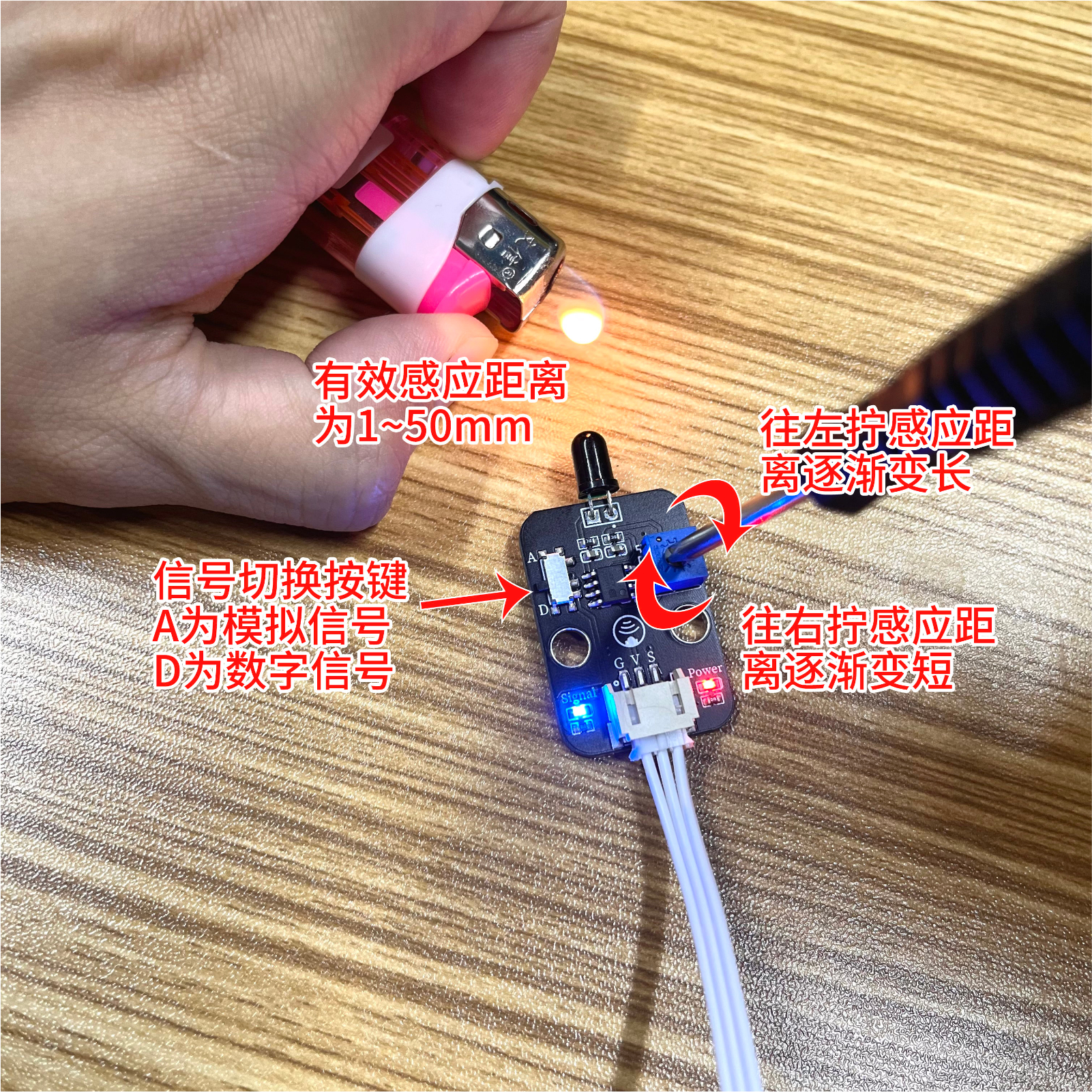

1、Einführung

2、Schemazeichnung

Infrarotsignal-Empfangsmodul-HS-S08-L SchemaKlicken Sie zum Anzeigen

3、Modulparameter

• Spannungsversorgung: 3.3V / 5V

• Anschlusstyp: PH2.0 3P Steckerleitung

• Montageart: Doppelbolzenfixierung

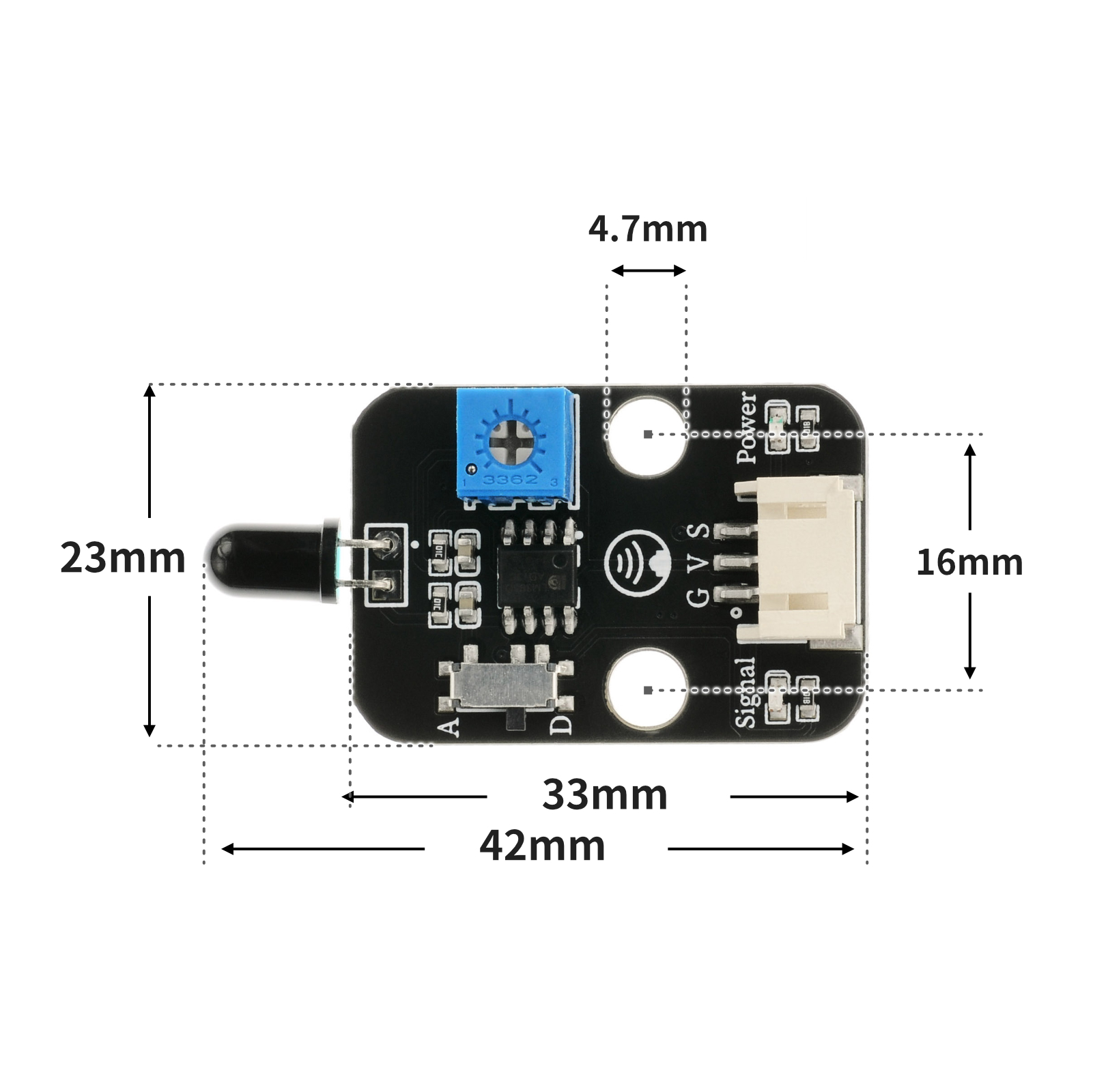

4, Platinegröße

5、Arduino IDE Beispielprogramm

Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
Anleitung zum Herunterladen und Importieren der Bibliotheksdateien für das Arduino IDE:Klicken Sie zum Anzeigen

Beispielprogramm (UNO-Entwicklerboard):

volatile int value;
void setup(){
 Serial.begin(9600);
 value = 0;
 pinMode(4, INPUT);
 pinMode(6, OUTPUT);
}
void loop(){
 value = digitalRead(4);
 Serial.print("火焰值：");
 Serial.println(value);
 delay(1000);
 if (value == 0) {
 tone(6,196);
 delay(2000);
 } else {
 noTone(6);
 }
}

6、ESP32 Python Beispiel (für Mixly IDE /米思齐)

Entwicklungsboard auswählen Python ESP32 [ESP32 Generic(4MB)] auf den Code-Modus umschalten und hochladen

Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE ESP32库文件下载及导入教程：Klicken Sie zum Anzeigen

示例程序（ESP32-Python）：

import machine
import music


pin2 = machine.Pin(2, machine.Pin.IN)
midi = music.MIDI(4)
while True:
if pin2.value() == 0:
midi.pitch_time(440, 2000)

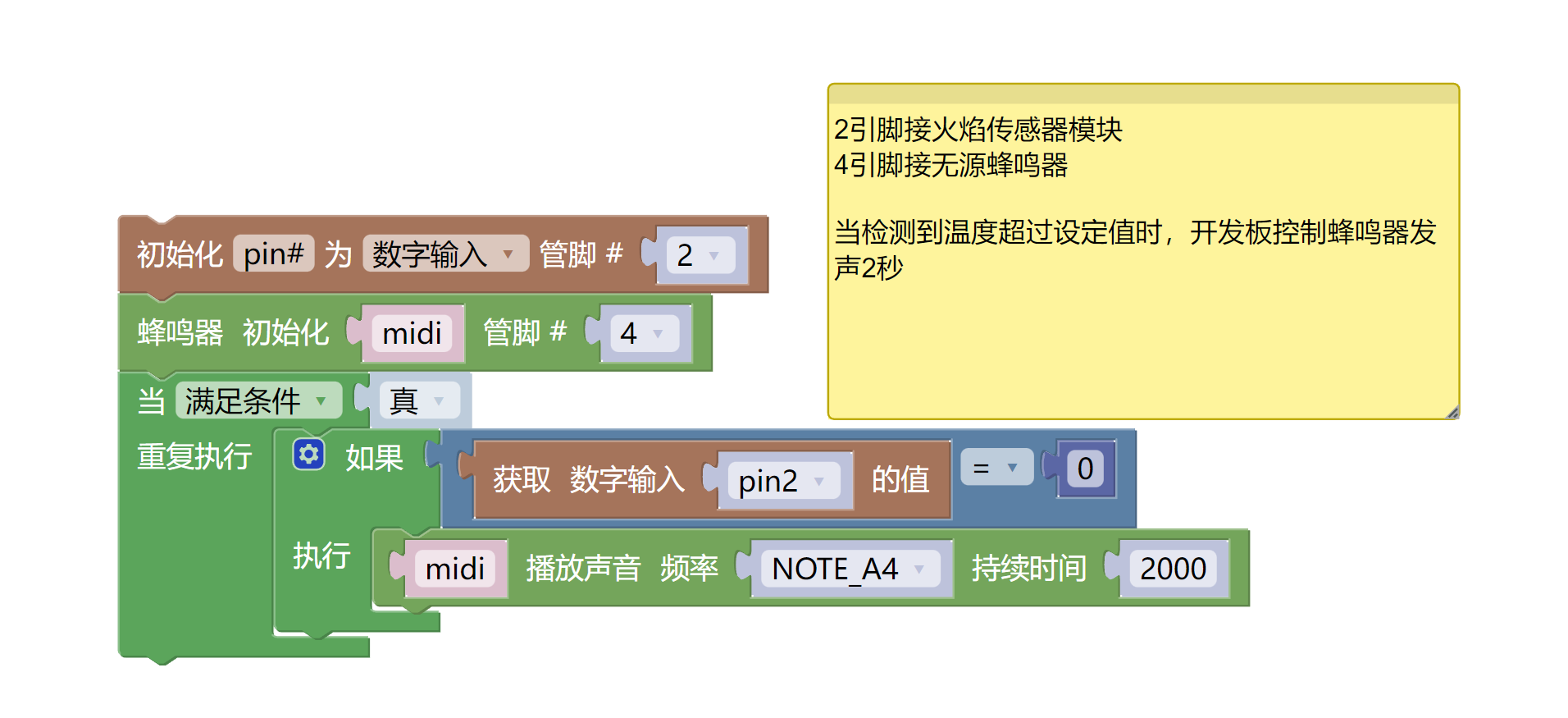

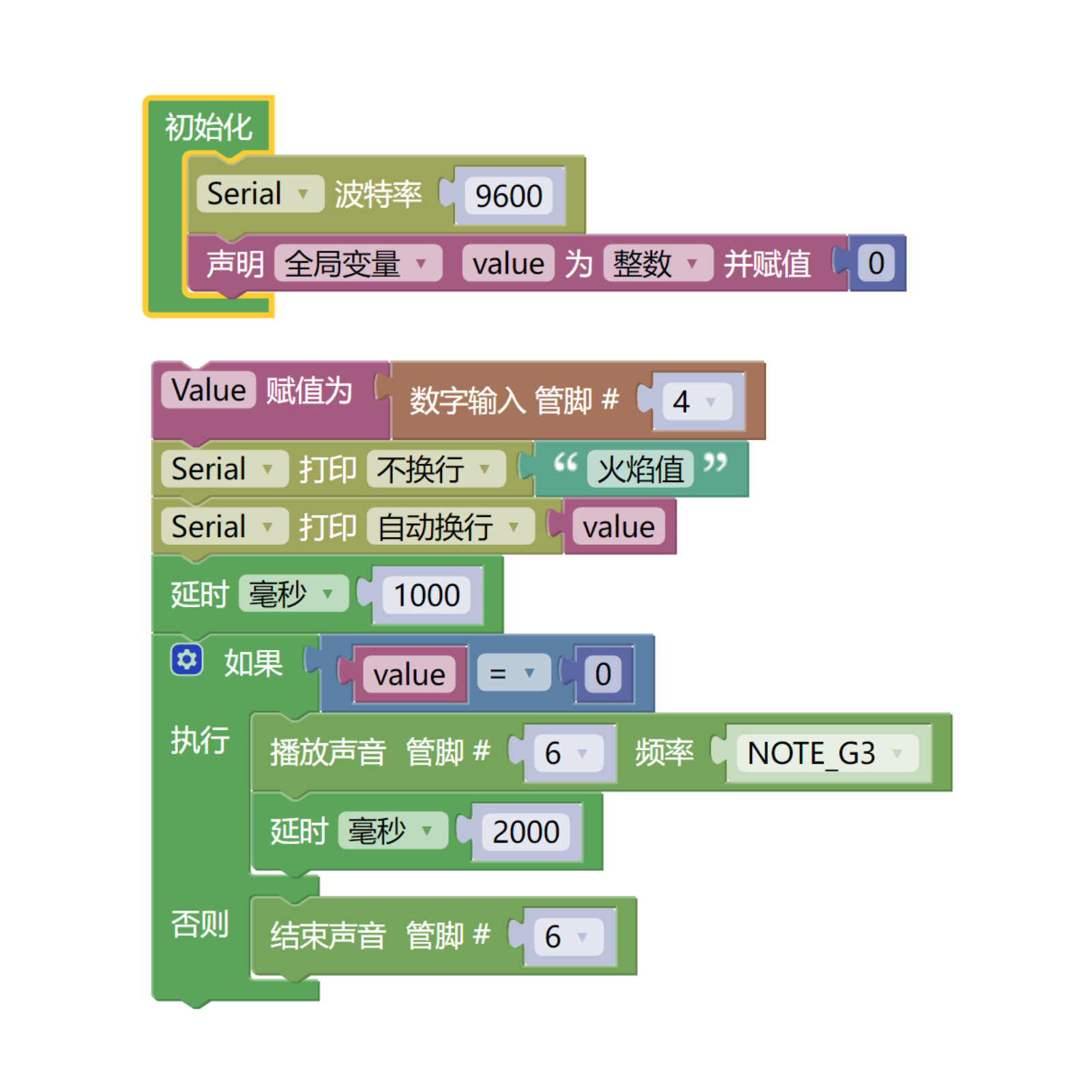

7、米思齐 Mixly 示例程序（图形化语言） in Deutsch

Beispielprogramm (UNO-Entwicklerboard):2、第二步将UNO开发板的库文件下载后解压在桌面。
Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE Arduino库文件下载及导入教程：Klicken Sie zum Anzeigen

Beispielprogramm (ESP32-Entwicklungsboard):2、第二步将UNO开发板的库文件下载后解压在桌面。
Achtung: Wenn beim Hochladen des Programms eine Fehlermeldung bezüglich der Bibliotheksdateien angezeigt wird, laden Sie bitte zuerst die Bibliotheksdateien herunter!
米思齐（Mixly）IDE ESP32库文件下载及导入教程：Klicken Sie zum Anzeigen

8、Testumgebung Einrichtung

Testumgebung für Arduino UNO einrichten

Vorbereiten Sie die Komponenten:

• HELLO STEM UNO R3 Entwicklungsplatine *1

• HELLO STEM UNO R3 P Erweiterungsplatte *1

• USB type-c Datenkabel *1

• ohne Quell蜂鸣ermodule (HS-F02A) *1

• Flamme Sensormodul (HS-S08P) *1

• PH2.0 3P杜邦线 *1

• 1P Mutter zu Mutter Dupont-Kabel *3 Stück oder 3P Mutter zu Mutter Dupont-Kabel *1 Stück

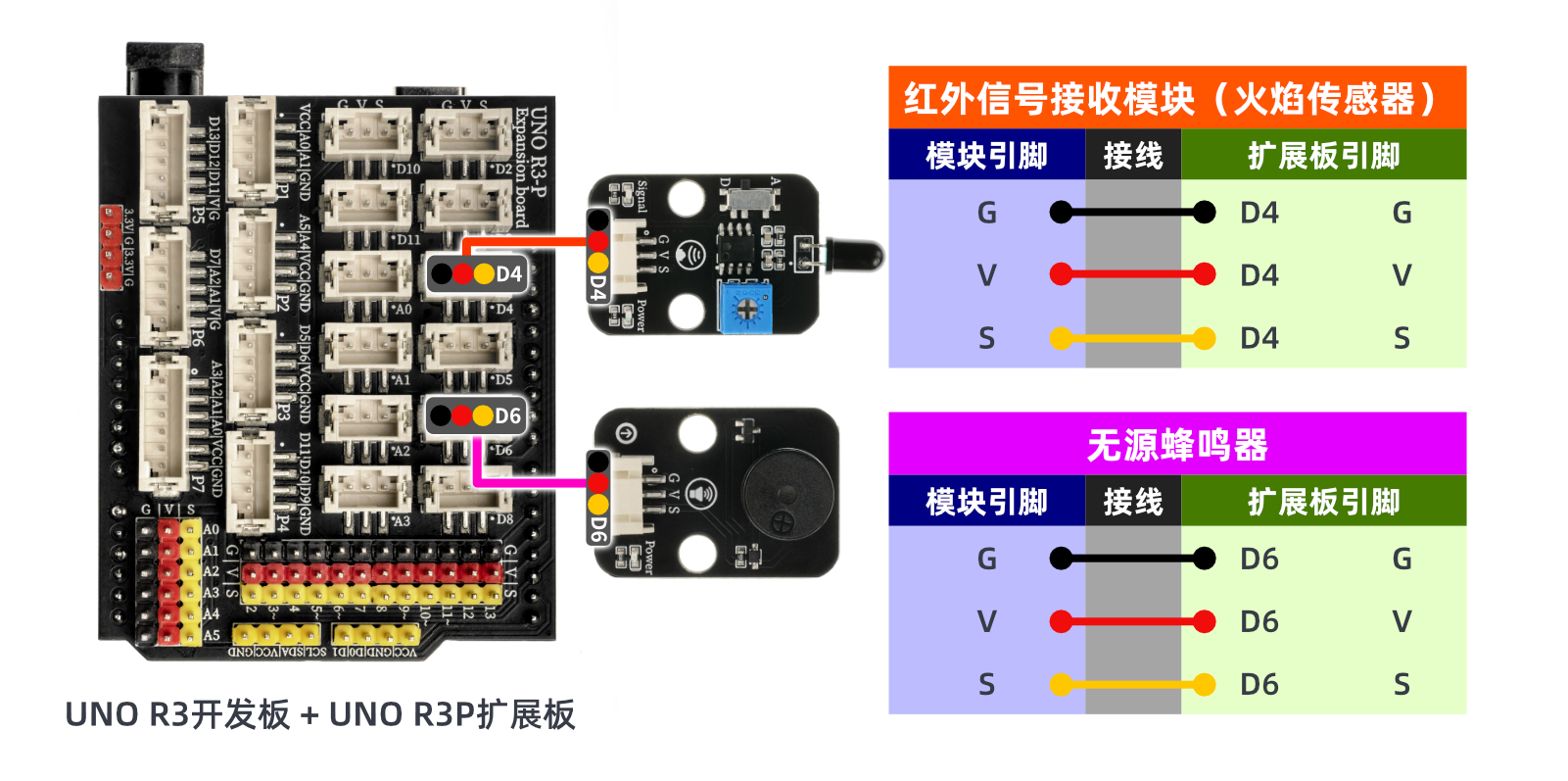

Schaltplan der Leitung:

ESP32 Testumgebung einrichten

Vorbereiten Sie die Komponenten:Wird aktualisiert...

Schaltplan der Leitung:Wird aktualisiert...

9、Video-Tutorial

Arduino UNO Video-Tutorial:Klicken Sie zum Anzeigen

ESP32 Python Videoanleitung:Wird aktualisiert...

10、Testergebnis

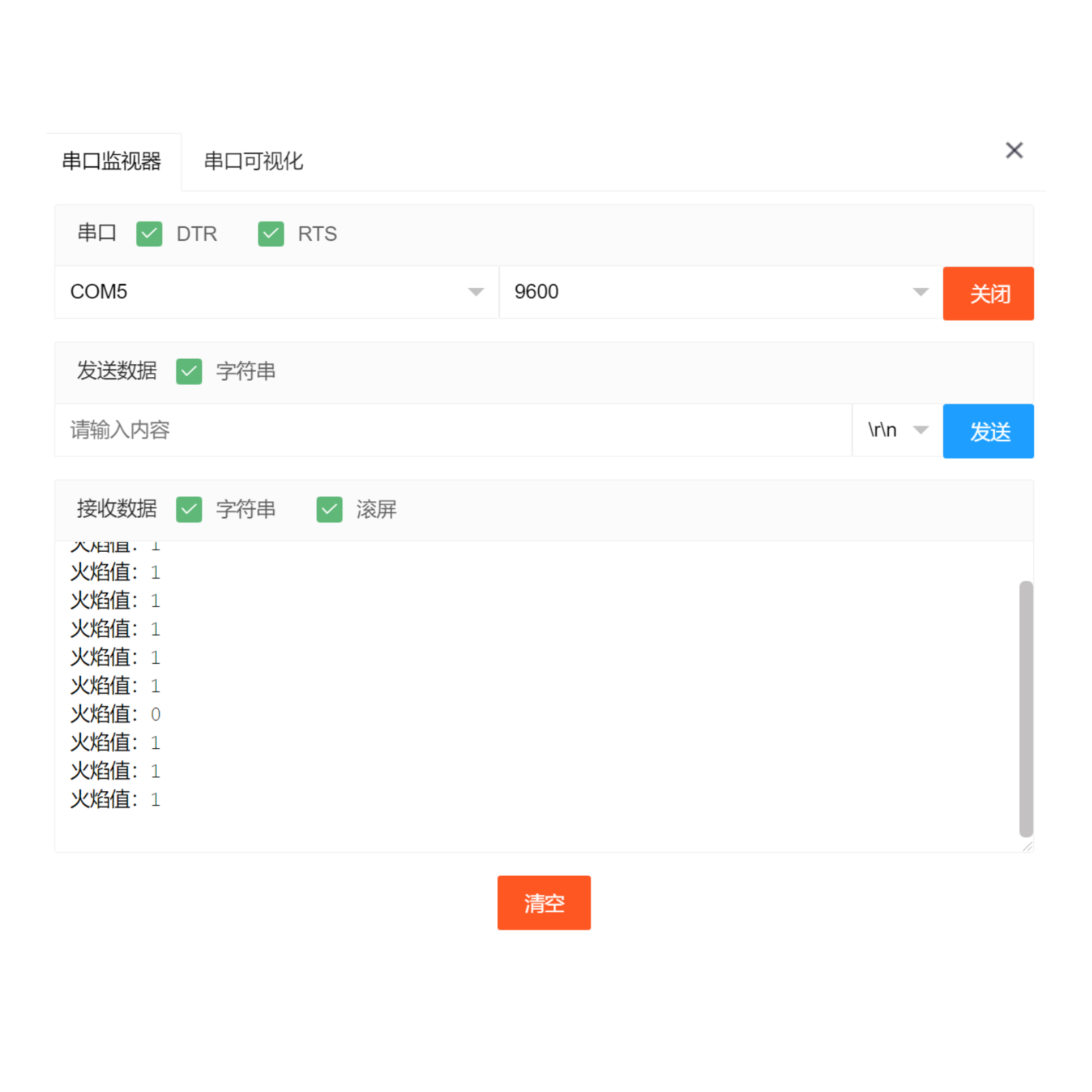

Arduino UNO Testergebnis:

ESP32 Python-Testergebnis:

Durch den Versuch können wir beobachten, dass der Infrarotsignal-Empfangsmodul (Feuersensor) piept, wenn er ein Feuer erkennt; wenn er kein Feuer erkennt, piept der Piezo-Alarm nicht.Der analoge Wert des IR-Signalempfangsmoduls (Feuersensor) wird kleiner, je größer das Feuer und je weiter der Abstand zum Feuer ist; wenn der gelesene Analogwert kleiner als der Schwellenwert ist, wird ein geringer Pegel ausgegeben, wenn er größer als der Schwellenwert ist, wird ein hoher Pegel ausgegeben.Der Schwellenwert kann durch die Größe des einstellbaren Widerstands geregelt werden.
