1、Einführung

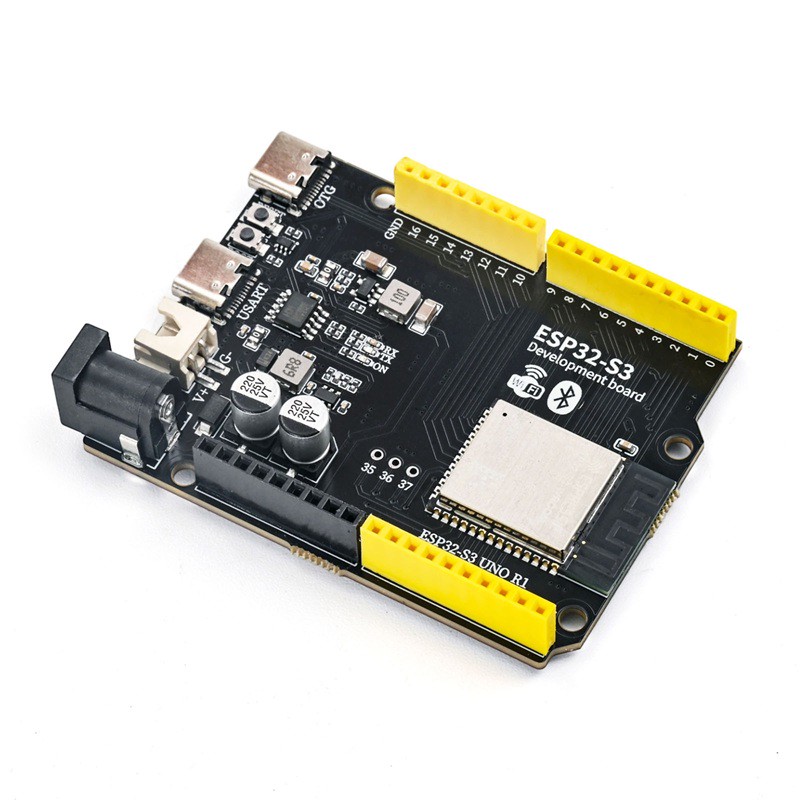

ESP32-S3-UNO-R1 ist eine ESP32-S3-Entwicklungsplatine, die die UNO-Formgröße unterstützt und den Hauptprozessor verwendetESP32-S3-WROOM-1-N16R8Modul, integriert Wi-Fi 2.4G, Bluetooth 5.0; mit zwei Type-C-Schnittstellen ausgestattet,USB2 dient als USB-Stromversorgungseingang und Programmladeanschluss, USB1 dient nur als ESP32-S3-Original-USB-OTG-Schnittstelle；CH340K 实现USB转串口；TPS54302DDCR实现宽电压外部直流输入输出5.5V；RY3430 同步降压 DC-DC 芯片输出 3.3V 供电给主控模块；支持Type-C USB供电、外部VIN直流供电两种供电方式；排针引脚兼容UNO式扩展板，面向物联网项目、无线原型开发、创客教学、单片机实验。
Lexin offizieller Datenhandbuch:esp32-s3-wroom-1_wroom-1u_datenblatt_cn.pdf
2、Technische Spezifikationen
主控模块 | ESP32-S3-WROOM-1-N16R8 |
CPU | Xtensa LX7 双核，主频 240MHz |
模块供电 | 3,3V, von RY3430 ausgegeben; empfohlene Betriebsspannung 3,0 bis 3,6V |
Stromversorgungseingang | USB2 Type-C 5V; VIN DC 6-12V |
Download-Interface | USB2, CH340K Seriell, gleichzeitig als USB-Stromversorgungsanschluss der Platine verwendet |
WIFI | 2,4 GHz Wi-Fi (802.11b/g/n) |
Bluetooth-Standard | Bluetooth 5.0 LE |
Chips Clock Frequency | 240 MHz |
Flash | 16 MB |
PSRAM | 8 MB |
OTG Type-C | USB1 direkt an ESP32-S3 GPIO19 USB-D-, GPIO20 USB-D+ angeschlossen, nur OTG-Funktion |
5V laskennan piiri | TPS54302DDCR；Eingang 4.5‑28V；Ausgang 5.5V kontinuierlich 3A；400kHz synchroner Buck, mitintegrierten Schutz; Ausgang in Reihe mit Diode DSK34 |
Isolierte Diode | DSK34；TPS54302DDCR Ausgang 5.5V, nach dem Spannungsabfall der Diode etwa 5V, eine Spur in den Eingangsstecker RY3430 geleitet, die andere Spur der 5V Spannungsversorgung für den Erweiterungsstecker bereitstellt |
3.3V DC‑DC Chip | RY3430；Eingang 2.5‑5.5V；fester Ausgang 3.3V，maximaler Ausgang 3A；Schaltfrequenz 1.2MHz；PFM/PWM bei geringer Belastung effizient；integrierte Überstrom-, Kurzschluss- und Überhitzungsschutz, SOT‑23‑5 Verpackung |
Steckverbinderanschluss | UNO-ähnlicher Steckverbinderanschluss; die Spannungsversorgung durch den USB2-Eingang geht nach dem Durchgang durch einen Selbstheilungsschmelzschalter zur erweiterten Steckverbinder-5V-Spannungsbahn; wenn VIN versorgt, wird die TPS54302DDCR 5.5V nach dem Absinken über den DSK34-Dioden auf约 5V reduziert und der erweiterte Steckverbinder-5V-Spannungsbahn versorgt |
⚠️Wichtig: Der IO der ESP32-S3-Modul ist 3.3V Spannungsebene, es ist streng verboten, ihn direkt mit 5V-Signal zu verbinden, sonst werden die IO-Anschlüsse beschädigt; VIN maximaler Eingang 12V, für lange Zeit Arbeit wird empfohlen 6-12V; USB1 ist ein reiner OTG-Anschluss, kann keine Programme herunterladen, kann nicht als Hauptstromversorgungseingang verwendet werden.
3、Eigenschaften
1、Basismodul: ESP32-S3-WROOM-1-N16R8, dual-core LX7, 240MHz, 16MB Flash, 8MB PSRAM, mitgebrachter PCB-Antenne, Wi-Fi 802.11b/g/n + Bluetooth5 LE
2、USB-Schnittstelle: zwei Type-C-Buchsen;USB2:CH340K USB-Schnittstelle, mit USB-Stromversorgungseingang und Programmdownloadfunktion; USB1: Nur ESP32-S3 USB-OTG (GPIO19/20), unterstützt USB-Gerät-/Hostfunktion, wird nicht für den Download-Stromversorgung verwendet.
3、USB-Schnittstelle: CH340K, integrierte Uhr, keine externe Quarz required, integrierte Verpolungsschutzdiode, ermöglicht Programmdownload und Seriell-Treiber-Ausgabe
4、Spannungsversorgungsmodus: USB2Type-C5V Spannungsversorgung; VIN externer Gleichstrom 6-12V Eingang
5、Bewegungsmotor: TPS54302DDCR synchrone Buck-Abwärtsregler Ausgang5.5V, Der Ausgang geht nach dem Abfall des Diodenabfalls von DSK34 zu den Eingängen von RY3430 und zu den Erweiterungssteckern 5V;RY3430 synchrone DC-DC-Abwärtsregler-Ausgang 3.3V, maximale Ausgangsleistung 3A, 1.2MHz Schaltfrequenz, um das ESP32-S3-Modul und die 3.3V-Außenaggregate zu versorgen.
6、IO-Ressourcen: GPIO, ADC, SPI, I2C, UART ausführen, kompatibel mit UNO-Stecker; Berührung, ADC, RMT-Peripheriegeräte unterstützen.
7、Peripheriegeräte: Reset-Taste, BOOT-Download-Taste; Spannungs-LED, TX/RX- seriellen LED; Board-LED-Indikatoren; kompatibel mit UNOR3- Erweiterungsplatine Stacking.

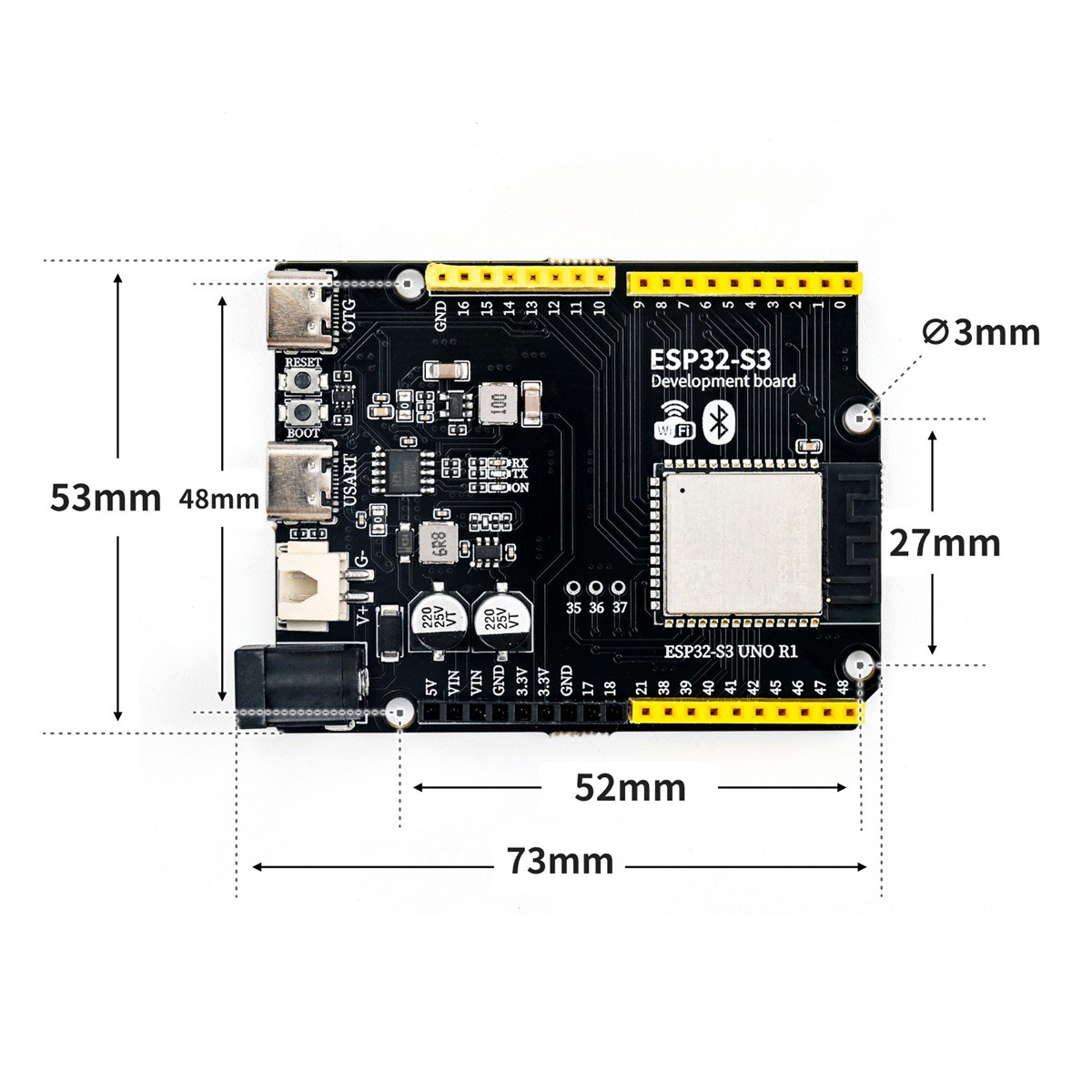

4, Platinegröße

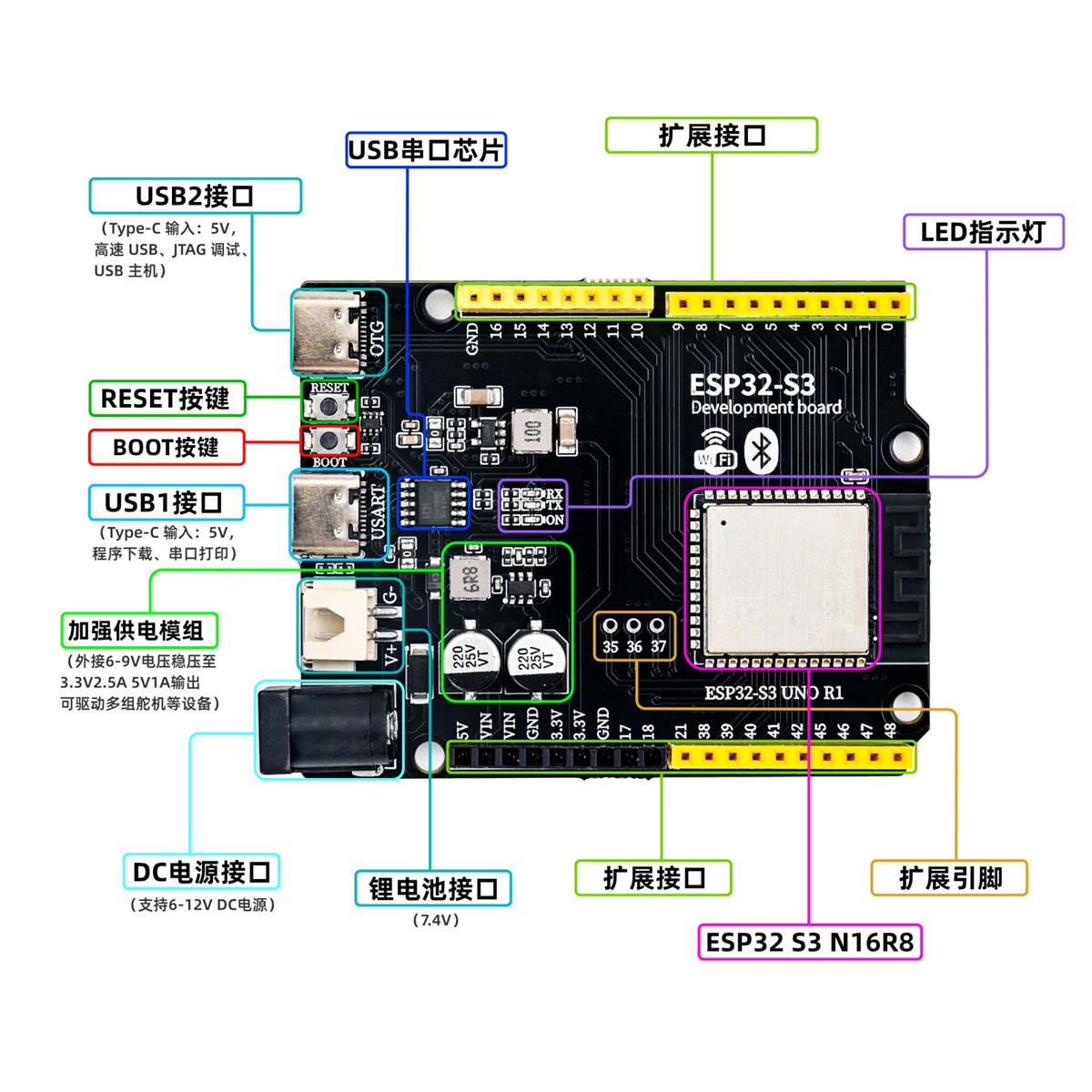

5、Entwicklungsboard-Decodierung
6、Treiber herunterladen und installieren
Windows 7, 8, 10, 11 System USB-Treiber Herunterladen und Installationsmethoden:Klicken Sie zum Anzeigen
Mac OS Systems USB Treiber Herunterladen：CH34X USB-Serie Mac OS Treiber Download- und Installationsanleitung
Kopieren und fügen Sie den folgenden Link in die URL der zusätzlichen Entwicklungskarte-Verwaltung ein：
Bitte installieren Sie das ESP32-Entwicklerboard, wählen Sie im Menü Werkzeuge -> Entwicklerboard-Manager...
In der Suchleiste suchen Sie nach esp32, Sie können die esp32-Bibliothek sehen, wählen Sie die neueste Version aus, klicken Sie auf Installieren und warten Sie auf die Installation ab.
Wählen Sie die entsprechende Entwicklungsplatine ESP32-S3 Dev Modul, wählen Sie den entsprechenden Port für ESP32-S3
Letzten Endes finden wir den offiziellen Beispielcode zum Hochladen.
Häufig gestellte Fragen: Lösungsansatz für Uploadfehler: Alle Module, die an der Entwicklungsplatine angeschlossen sind, abnehmen.
