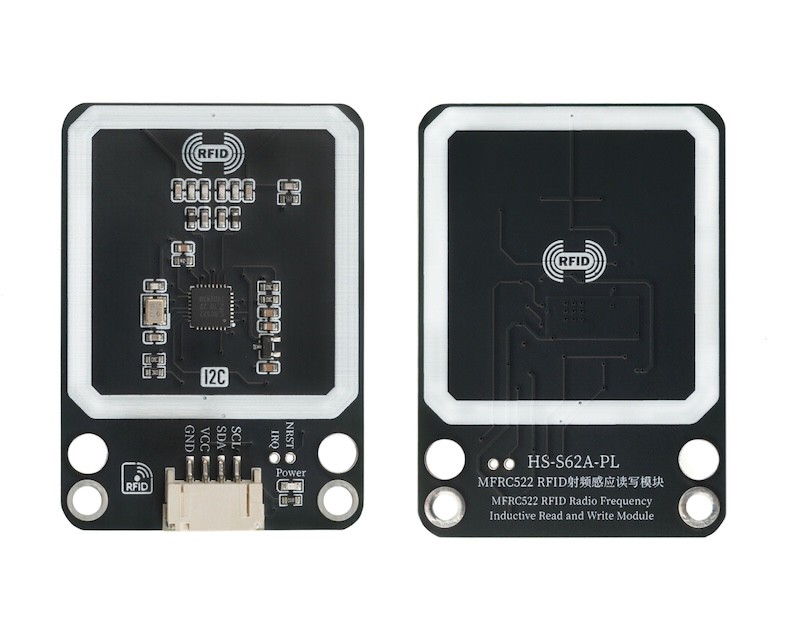

HS-S62A-PL 射頻感應讀寫模塊

1、介紹

NFC感應讀寫模組一般基於射頻感應原理，當帶有對應識別介質（如 RFID 標籤、NFC 標籤等）的物體進入到其有效感應範圍（感應距離根據模組類型和功率有所不同，從幾厘米到數米不等）內時，能自動檢測識別到該物體，觸發後續的數據交互操作，常用於自動門禁系統，當人員攜帶授權的感應卡片靠近讀卡器一定距離時，門禁自動打開。

2、原理圖

MFRC522射頻感應讀寫模塊I2C-HS-S62A-PL 圖譜點擊查看

3、模組參數

• 供電電壓： 3.3V-5V

• 連接方式：PH2.0 4P端子線

• 安裝方式：積木固定

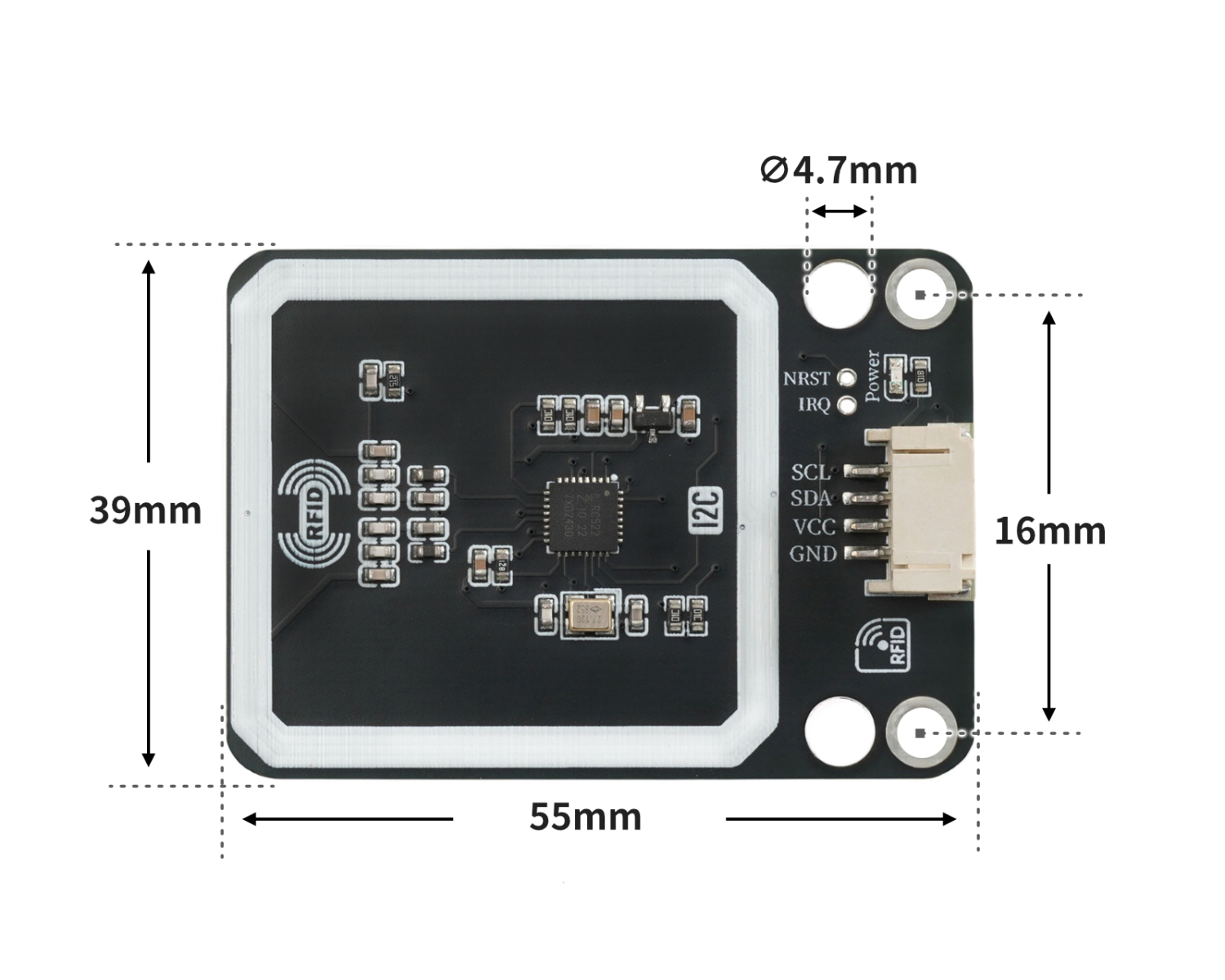

4、電路板尺寸

5、Arduino IDE示範程序

注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
Arduino IDE 庁件文件下載及導入教範：點擊查看

示範程序（UNO開發板）：

#include "Hello_STEM_RFID.h"
#include "Wire.h"

MFRC522 mfrc522(0x28);

void setup(){
  Wire.begin();
  Serial.begin(115200);
  mfrc522.PCD_Init();
  Serial.begin(9600);
  pinMode(13, OUTPUT);
}

void loop(){
  //2133f67b
  //b6c2d896

  if ((mfrc522.PICC_IsNewCardPresent() && mfrc522.PICC_ReadCardSerial())) {
    Serial.println(String("Card UID：") + String(mfrc522.Read_Uid()));
    if (mfrc522.Read_Uid() == "2133f67b") {
      digitalWrite(13,HIGH);

    } else if (mfrc522.Read_Uid() == "b6c2d896") {
      digitalWrite(13,LOW);
    }

  }

}

6、ESP32 Python 示例（適用於Mixly IDE /米思齊）

開發板選擇 Python ESP32 【ESP32 Generic(4MB)】切換為代碼模式上傳

注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE ESP32庫檔案下載及匯入教學：點擊查看

示例程式（ESP32-Python）：

待更新...

7、米思齊 Mixly 示例程式（圖形化語言）

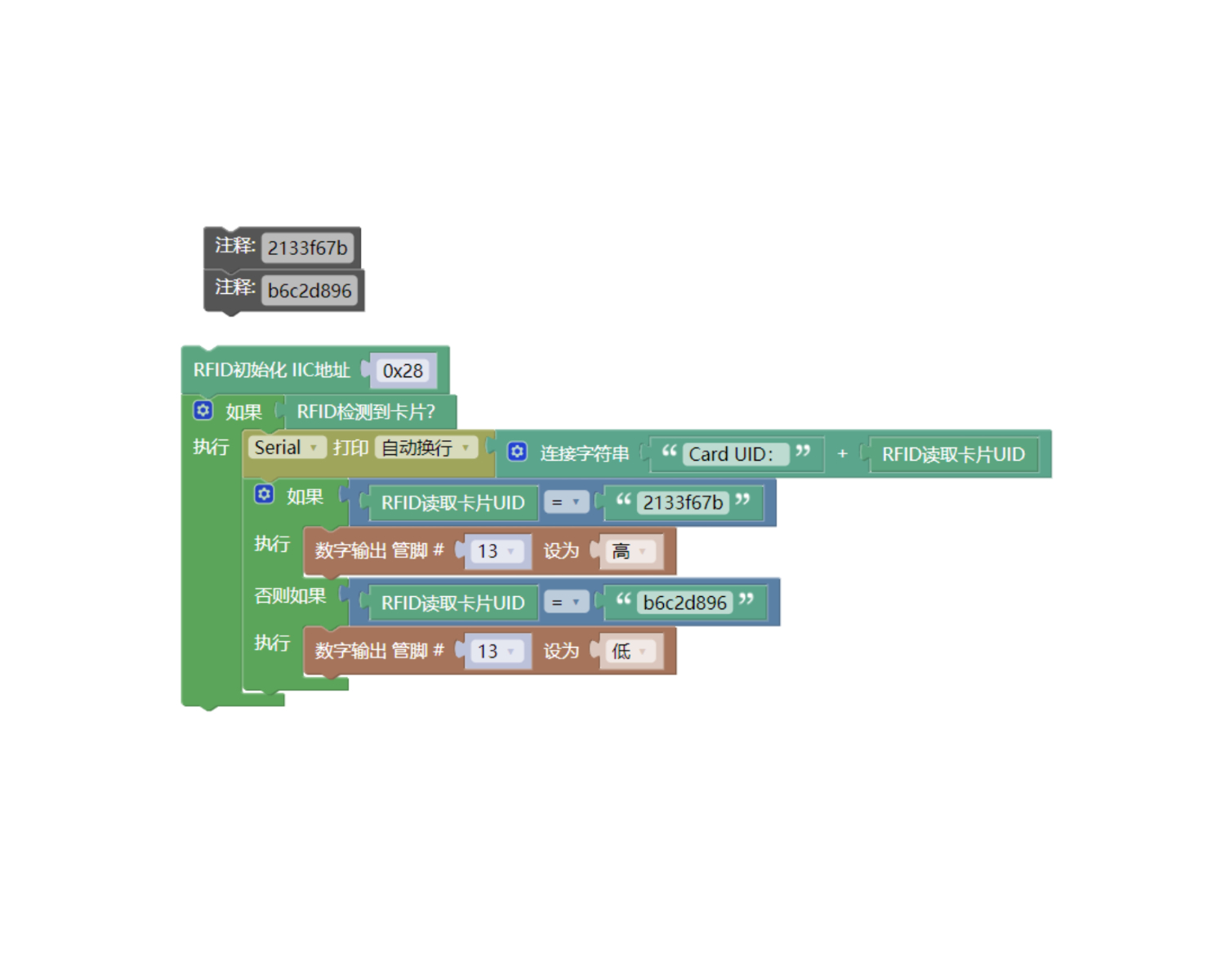

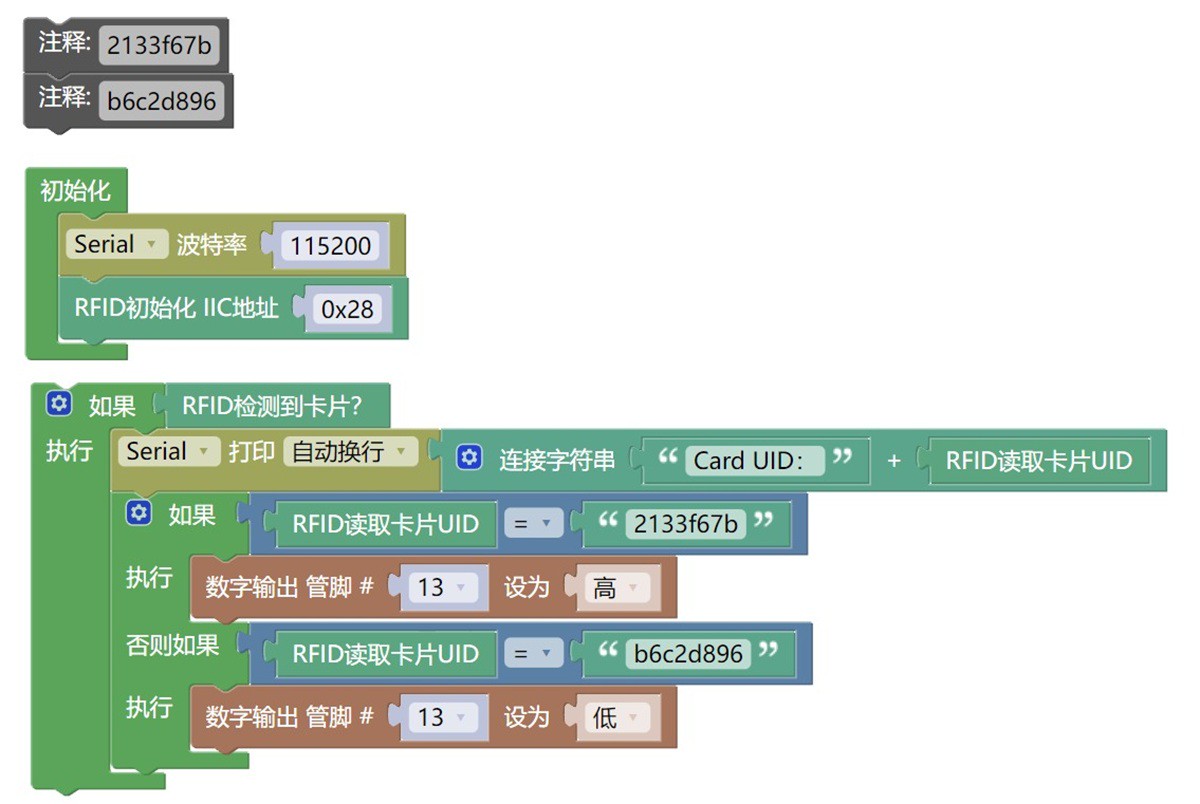

示範程序（UNO開發板）：點擊下載
注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE Arduino 圖庫檔案下載及匯入教學：點擊查看

示範程序（ESP32開發板）：點擊下載
注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE ESP32庫檔案下載及匯入教學：點擊查看

圖片待更新...

8、測試環境搭建

Arduino UNO 測試環境搭建

準備配件：

• UNO-R3 開發板 *1

• UNO-R3 EXP 開放板 *1

• USB type-c 資料線 *1

• HS-S62A-PL 射頻感應讀寫模塊 *1

• LED燈模塊 *1

• PH2.0 4P 端子線轉杜邦 *1

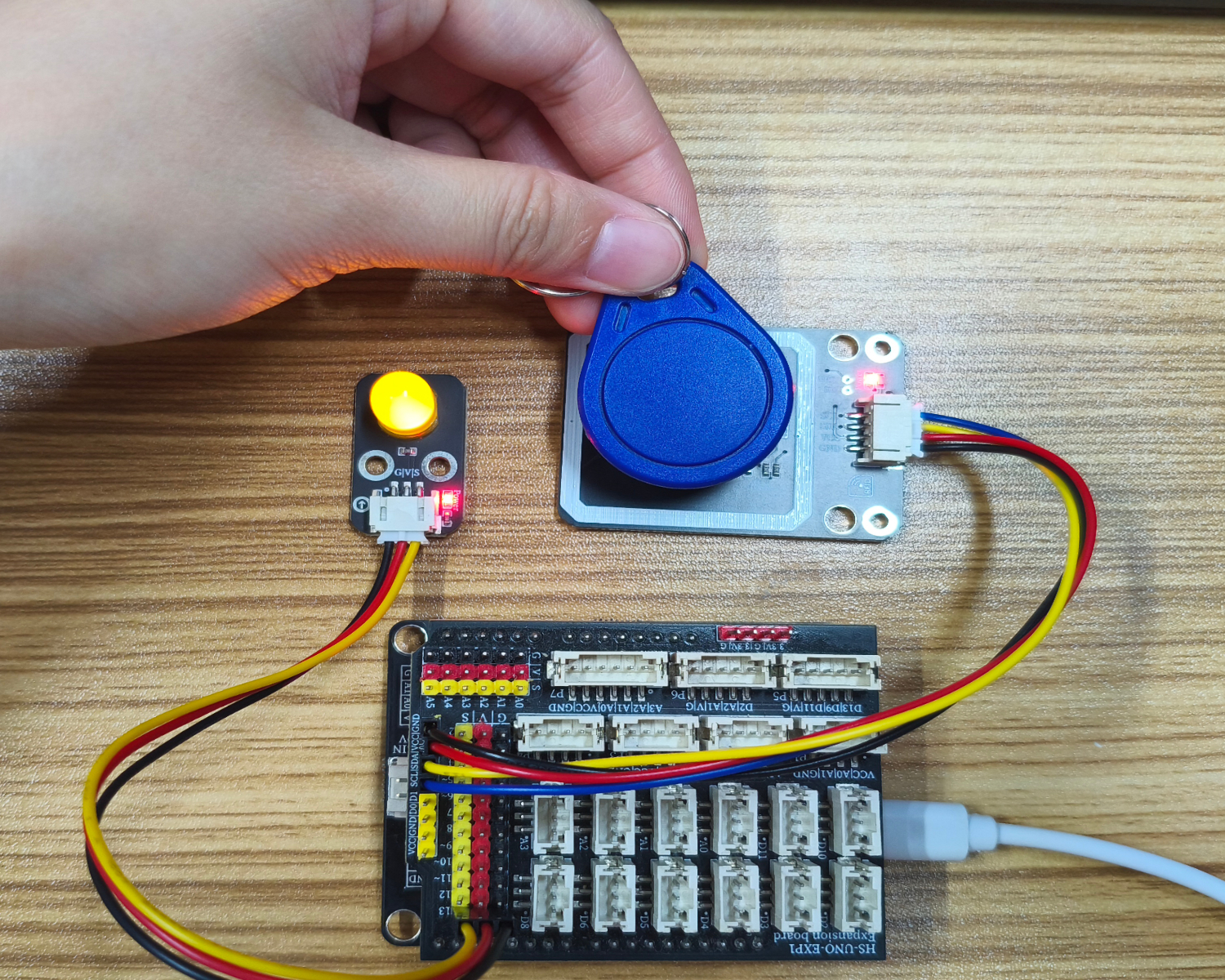

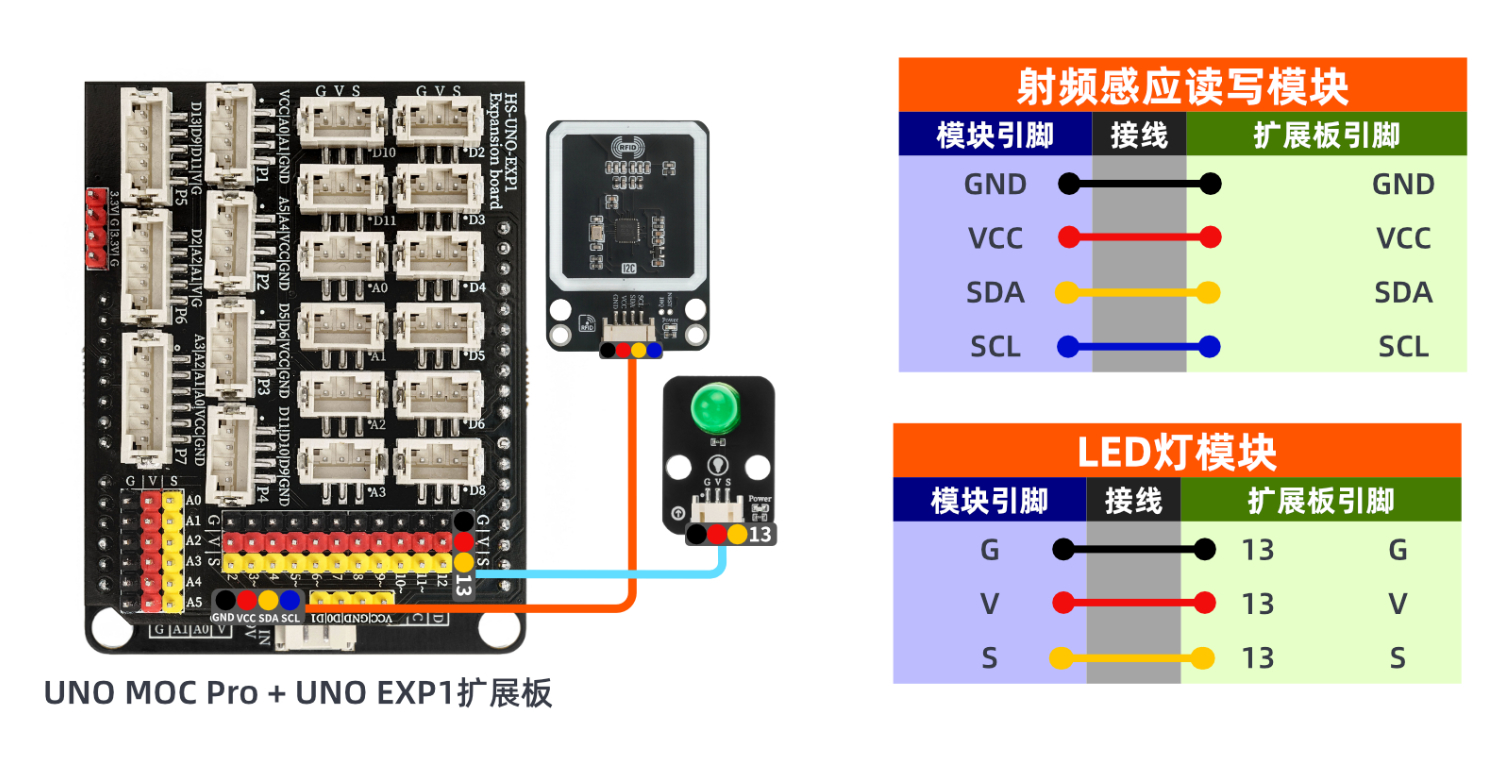

電路接線圖：

ESP32 測試環境搭建

準備配件：等更新...

電路接線圖：等更新...

9、視頻教學

Arduino UNO視頻教學:點擊查看

ESP32 Python視頻教學：點擊查看

10、測試結果

Arduino UNO 混试结果：

發現串口顯示總線電壓、分流電壓、電流值、功率值。
