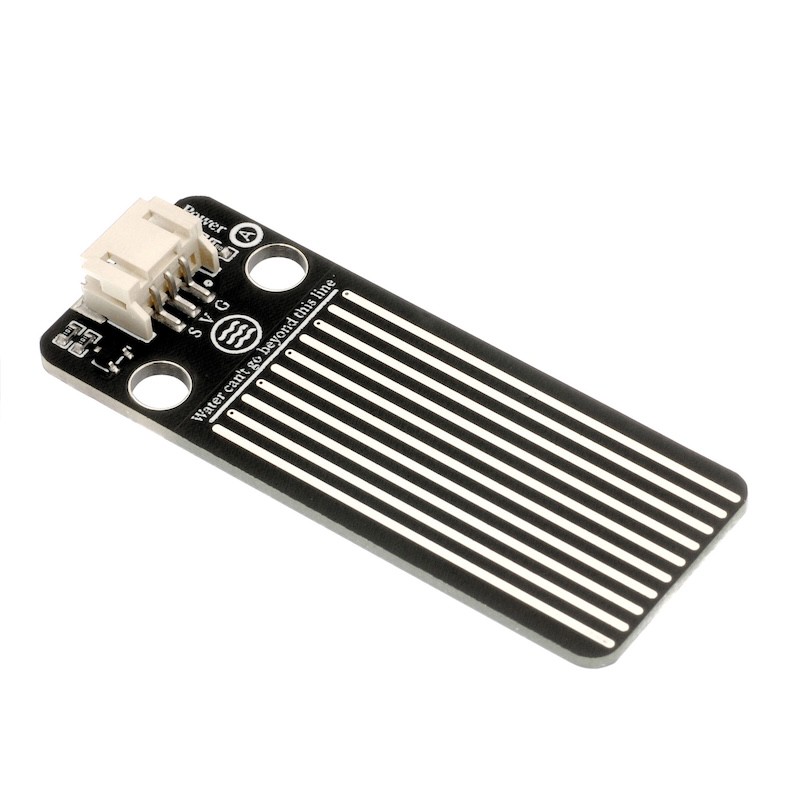

HS-S37-L 水位傳感器

1、介紹

水位感應器專為水深檢測而設計，可廣泛用於感應降雨，水位，甚至液體漏洩。當將水位感應器放入水中時，水位沒過銅線越多模擬值越大。讀取水深感測器模組的模擬值，在串口列印出來。如需知道水深，我們直接將感應器放探測部分前面的一點點放入水中，這樣我們就可以知道剛放入水中時的模擬值，知道這個值之後我們可以得出一个公式：當前模擬為CA ，放入水下時的模擬為DA 。水深 =（CA-DA）/100。

2、原理圖

水深感測器-HS-S37-L 圖紙點擊查看

3、模組參數

引腳名稱	描述
G	GND（電源輸入負極）
V	VCC（電源輸入正極）
S	模擬信號引腳

供電電壓：3.3V / 5V
連接方式：PH2.0端子
安裝方式：螺丝固定/樂高搭建

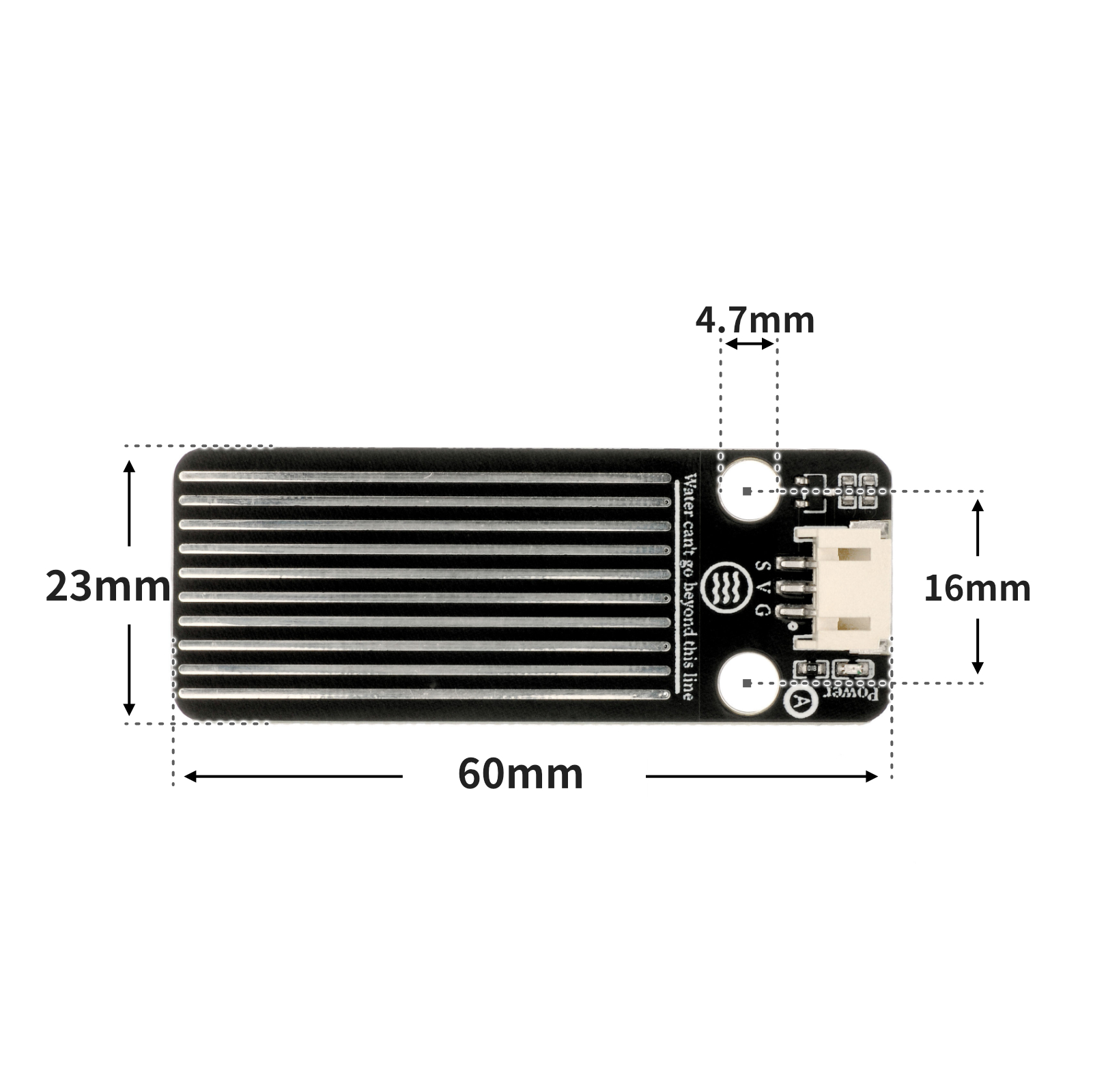

4、電路板尺寸

5、Arduino IDE示範程序

注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
Arduino IDE 庁件文件下載及導入教範：點擊查看

示範程序（UNO開發板）：

volatile float num;
volatile int Buzzer;
void setup(){
 num = 0.0;
 Buzzer = 6;
 Serial.begin(9600);
 pinMode(A2, INPUT);
}
void loop(){
 //水深传感器接A2.，蜂鸣器接uno开发板D6
 //检测水越深，水深传感器模拟值越大；反之，水深传感器模拟值越小
 num = long(analogRead(A2));
 Serial.println(num);
 delay(500);
 if (num > 670) {
 //大概大于3cm
 pinMode(Buzzer, OUTPUT);
 digitalWrite(Buzzer,HIGH);
 } else {
 pinMode(Buzzer, OUTPUT);
 digitalWrite(Buzzer,LOW);
 }
}

6、ESP32 Python 示例（適用於Mixly IDE /米思齊）

開發板選擇 Python ESP32 【ESP32 Generic(4MB)】切換為代碼模式上傳

注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE ESP32庫檔案下載及匯入教學：點擊查看

示例程式（ESP32-Python）：

import machine

pin2 = machine.Pin(2, machine.Pin.OUT)
adc32 = machine.ADC(machine.Pin(32))
i = 0
while True:
    i = adc32.read_u16()
    print(i)
    if i >= 50000:
        pin2.value(1)
    else:
        pin2.value(0)

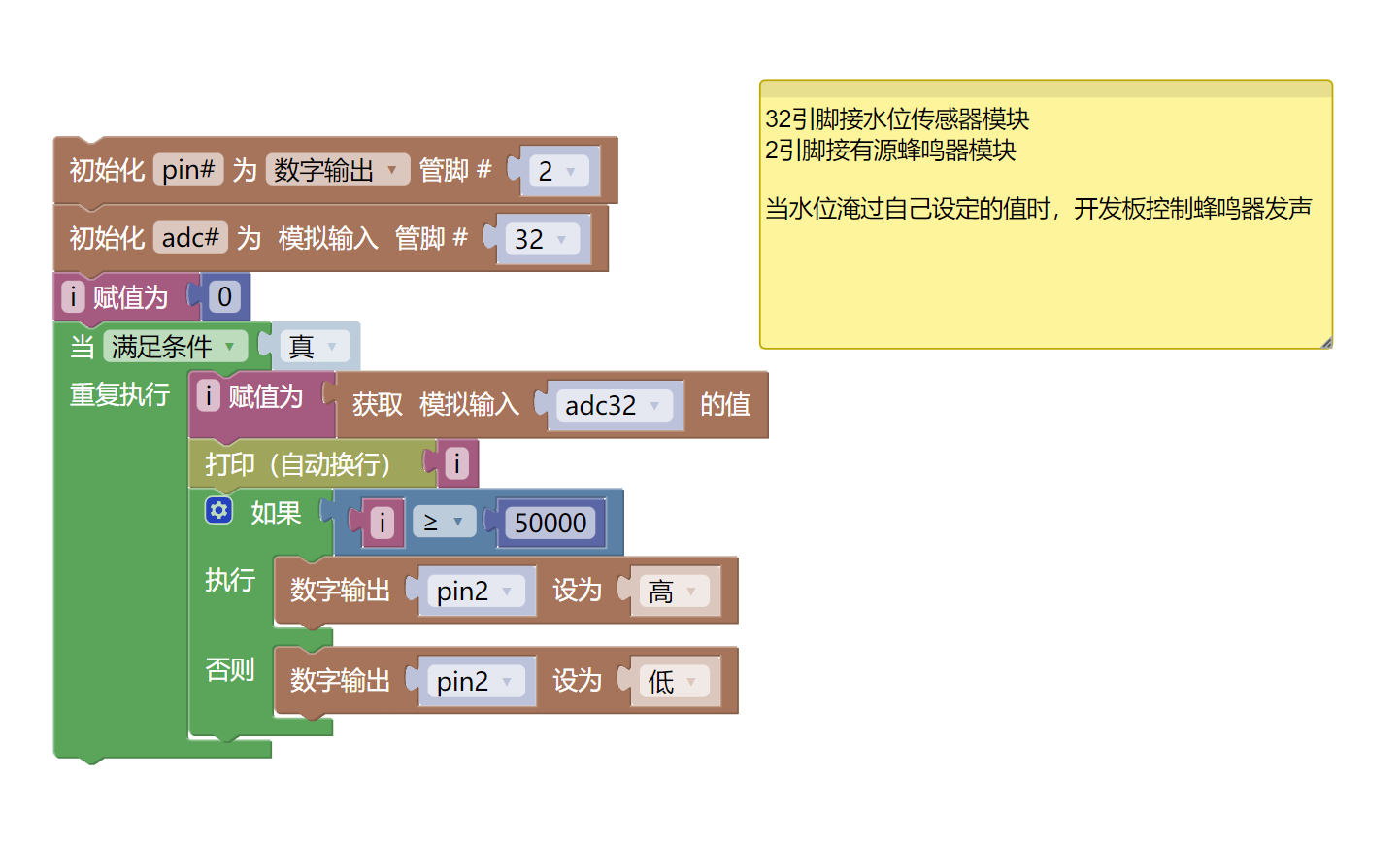

7、米思齊 Mixly 示例程式（圖形化語言）

示範程序（UNO開發板）：點擊下載
注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE Arduino 圖庫檔案下載及匯入教學：點擊查看

示範程序（ESP32開發板）：點擊下載
注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE ESP32庫檔案下載及匯入教學：點擊查看

8、測試環境搭建

Arduino UNO 測試環境搭建

準備配件：

HELLO STEM UNO R3 開發板 *1
HELLO STEM UNO R3 P 扩展板 *1
USB type-c 資料線 *1
水位感應器模塊（HS-S37L）*1
有源蜂鳴器模塊（HS-F07L）*1
PH2.0 3P雙頭端子線 *2

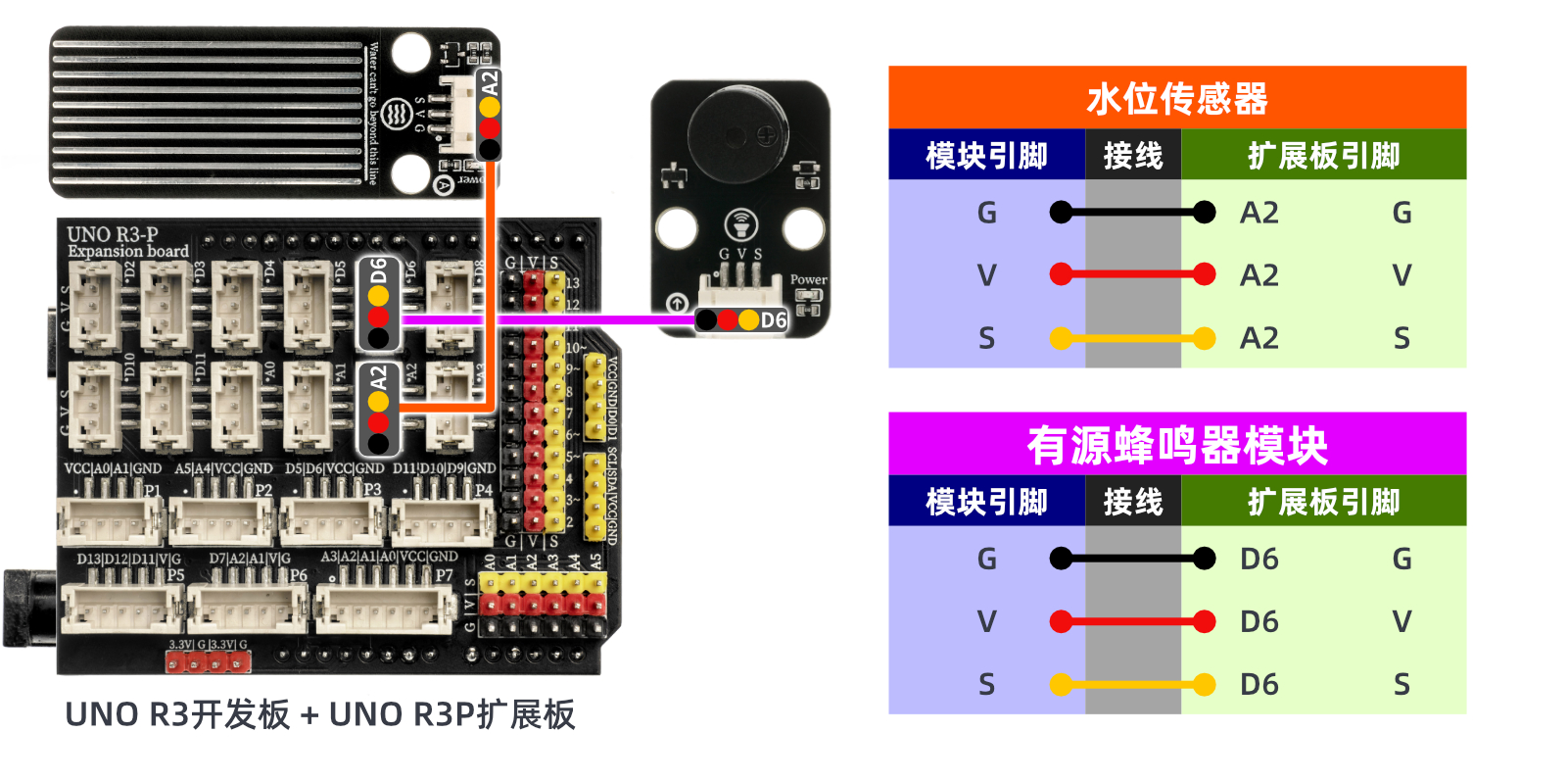

電路接線圖：

ESP32 測試環境搭建

準備配件：等更新...

電路接線圖：等更新...

9、視頻教學

視頻教學:點擊查看

10、測試結果

Arduino UNO 混试结果：

器件連接好線之後，將上述程序上傳到 Arduino UNO 開發板之後，打開Mxily串口監視器，將水位傳感器模塊慢慢放入水中，串口輸出水深傳感器的模擬值大於670（相當於大於3cm），蜂鳴器響起。
