1、介紹
這是一款專為 micro:bit 主板設計的多功能擴展板，板載 Type-C USB 供電接口與 DC 6-12V 外接電源接口雙路供電，支持寬電壓外部電源輸入；5V及3.3V電壓切換開關，可控制VCC及V得電壓值；金手指全部GPIO引腳分排引出為2.54mm杜邦針座，同時預留多路I2C總線接口、3.3V/5V電壓分組排釘，方便接多個傳感器、執行器等外設；設有電源信號指示燈，直觀顯示供電狀態。
2、特徵
1、直插式紅色金手指卡座，對位標注明確 (卡 LOGO 面朝箭頭方向)，micro:bit 插拔安裝簡單不易插反
2、 完整引出 micro:bit 全部 IO 口 (P0~P16、P19、P20)， 按照 G/VCC/S 信號分組排釘，杜邦線接線直觀不混亂
3、雙电源供電方案：Type-CUSB 直接供電 + DC 6~12V 外接直流電源供電，可外接鋰電池組
4、板載電壓切換拔碼開關，可一鍵選擇輸出 3.3V 或 5V 電平，適配感應器模組
5、預留兩組獨立 I2C (SCL/SDA) 扩展接口，直接对接 OLED、TCS34725 颜色传感器、MPU6050 應變器等 12C設備

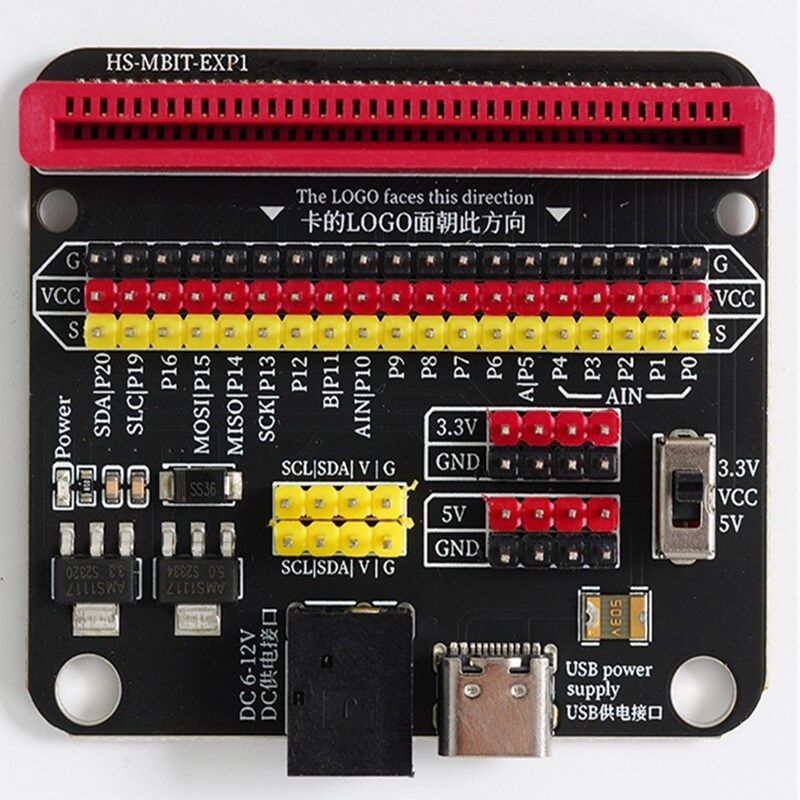

3、擴展板解析
單刀拔碼開關切換輸出電壓
可一鍵選擇 VCC 和 V 输出 3.3V 或 5V 的電壓，靈活適配感應器模組。注意根據使用的感應器選擇合適電壓，避免高壓燒壞 3.3V 低压传感器！！
I2C 張線專用接口
板上兩組黃色 SCL/SDA 扩展座，引腳定義為 SCL、SDA、V、G，為標準 I2C 張線接口，無需再手動跨線接電源。 （適配模組：HS-S63-LTCS342顏色感應器、HS-F14LTM1650 四位LED數位管模組、HS-F15LTM637四位時鐘數位管模組、HS-F19LOLED顯示屏、HS-F21LLCD1602顯示屏、）
