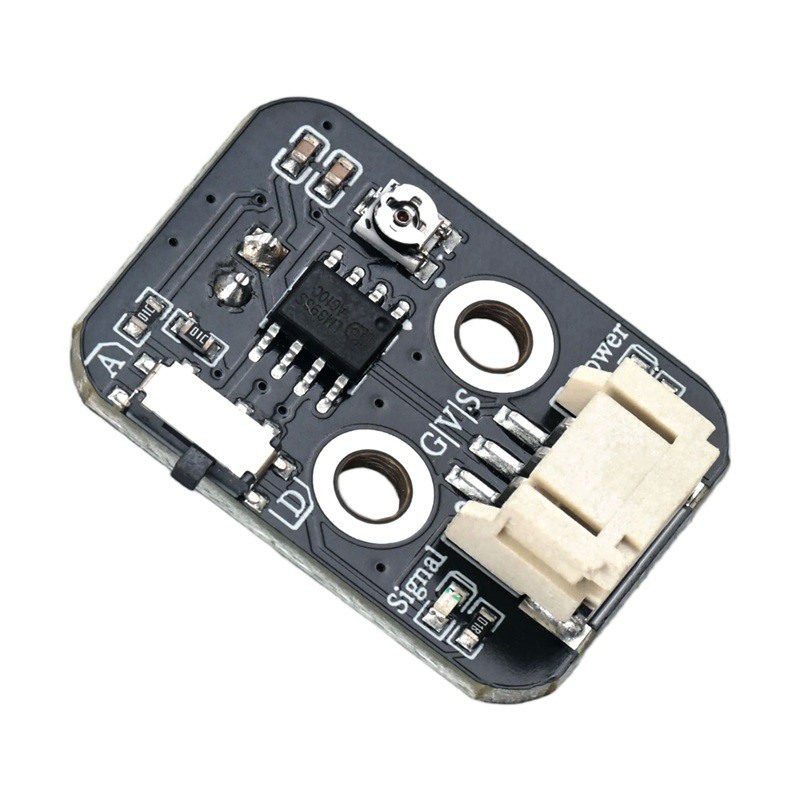

1、介紹
2、原理圖
3、模組參數
引腳名稱 | 描述 |
|---|---|
G | GND（電源輸入負極） |
V | VCC（電源輸入正極） |
S | 信號引腳 |
供電電壓：3.3V / 5V
連接方式：PH2.0 3P端子線
安裝方式：雙螺絲固定

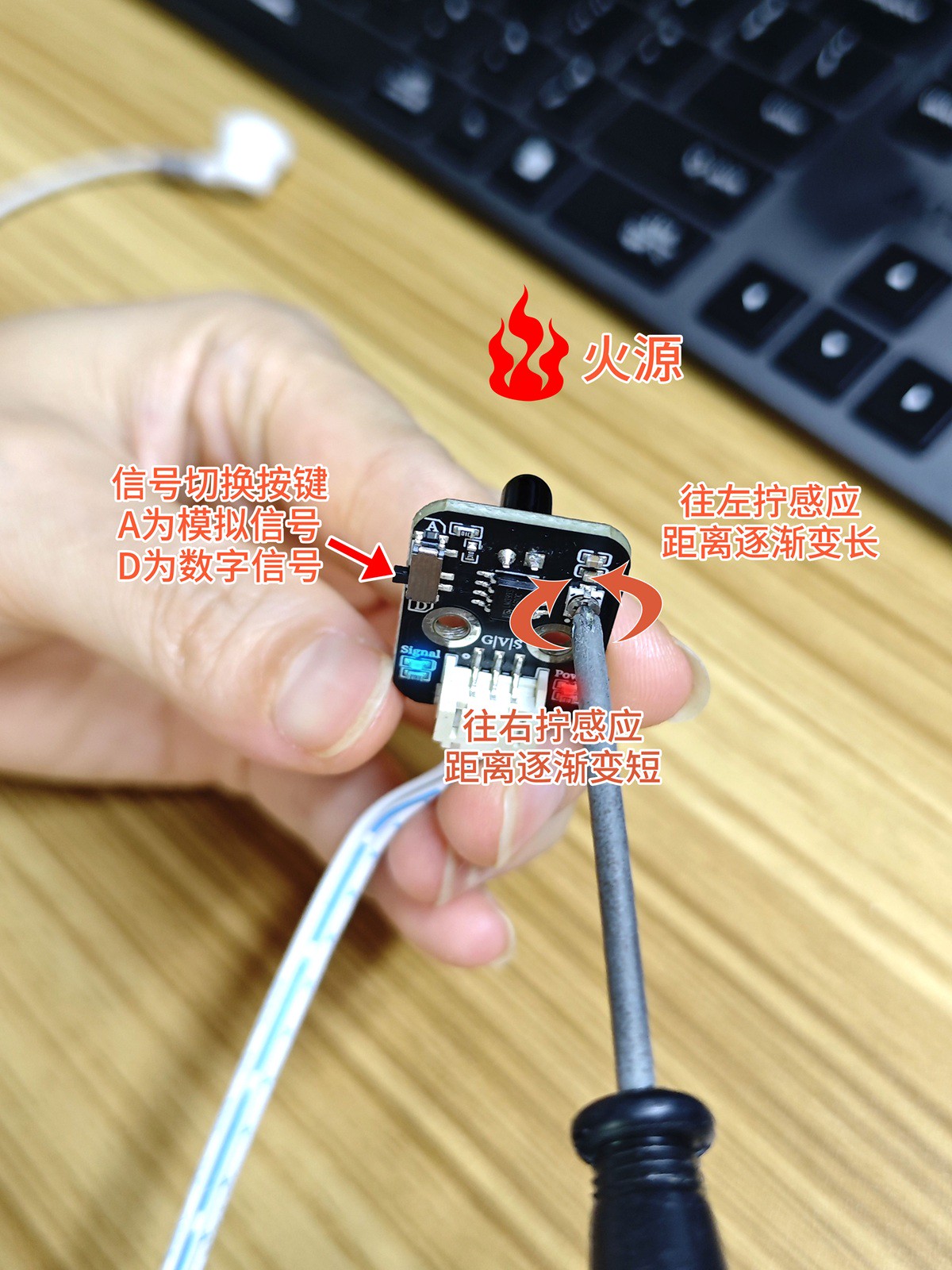

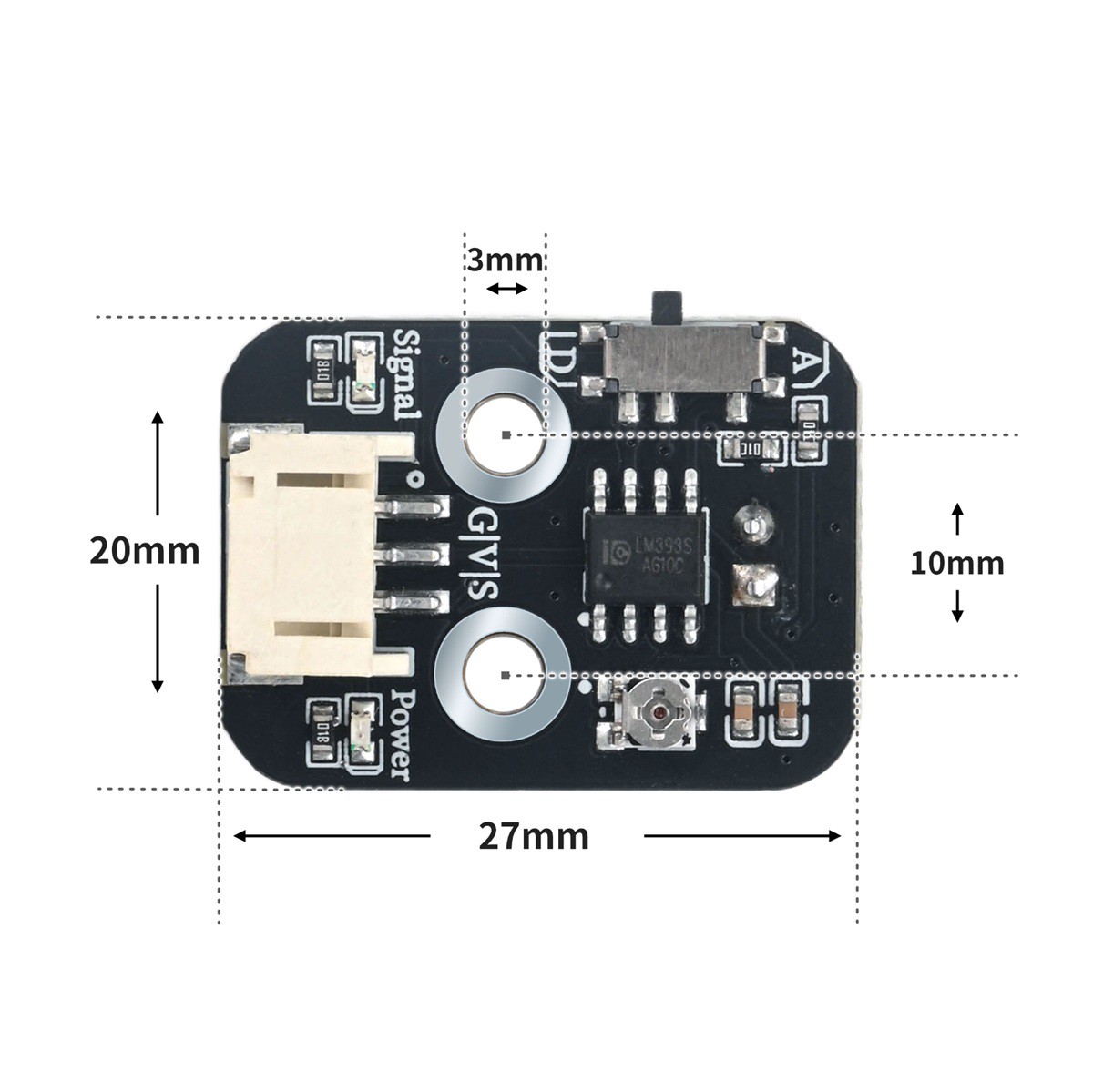

4、電路板尺寸
5、Arduino IDE示範程序
注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
Arduino IDE 庁件文件下載及導入教範：點擊查看
示範程序（UNO開發板）：
//传感器s引脚接D4，传感器A接A0（如需要检测火焰传感器模拟值）；无源蜂鸣器接D8口；
int FlamelDigitalValue;//定义数字变量,读取火焰数字值
int FlamelAnalogValue;//定义数字变量,读取火焰模拟值
int BuzzerPin=8;//定义数字常量，无源蜂鸣器接数字6口
void setup(){
Serial.begin(9600);//设置串口波特率
pinMode(4, INPUT);//设置火焰传感器数字引脚为输入
}
void loop(){
FlamelAnalogValue = analogRead(A0);//读取火焰传感器模拟值
FlamelDigitalValue = digitalRead(4);//读取火焰传感器数字值
Serial.print("FlamelAnalogValue：");
Serial.print(FlamelAnalogValue);//打印火焰传感器模拟值
Serial.print(" FlamelDigital Data:");
Serial.println(FlamelDigitalValue);//打印火焰传感器数字值
if (FlamelDigitalValue == 0) {//判断火焰传感器是否检测到火焰 检测到火焰 蜂鸣器报警
pinMode(BuzzerPin, OUTPUT);//设置无源蜂鸣器模块引脚为输出
tone(BuzzerPin,196);//蜂鸣器响起
delay(100);//延时0.1s
} else {
pinMode(BuzzerPin, OUTPUT);
noTone(BuzzerPin);//蜂鸣器停止
}
}6、ESP32 Python 示例（適用於Mixly IDE /米思齊）
開發板選擇 Python ESP32 【ESP32 Generic(4MB)】切換為代碼模式上傳
注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE ESP32庫檔案下載及匯入教學：點擊查看
示例程式（ESP32-Python）：
import machine
import music
pin2 = machine.Pin(2, machine.Pin.IN)
midi = music.MIDI(8)
while True:
if pin2.value() == 0:
midi.pitch_time(440, 2000)7、米思齊 Mixly 示例程式（圖形化語言）

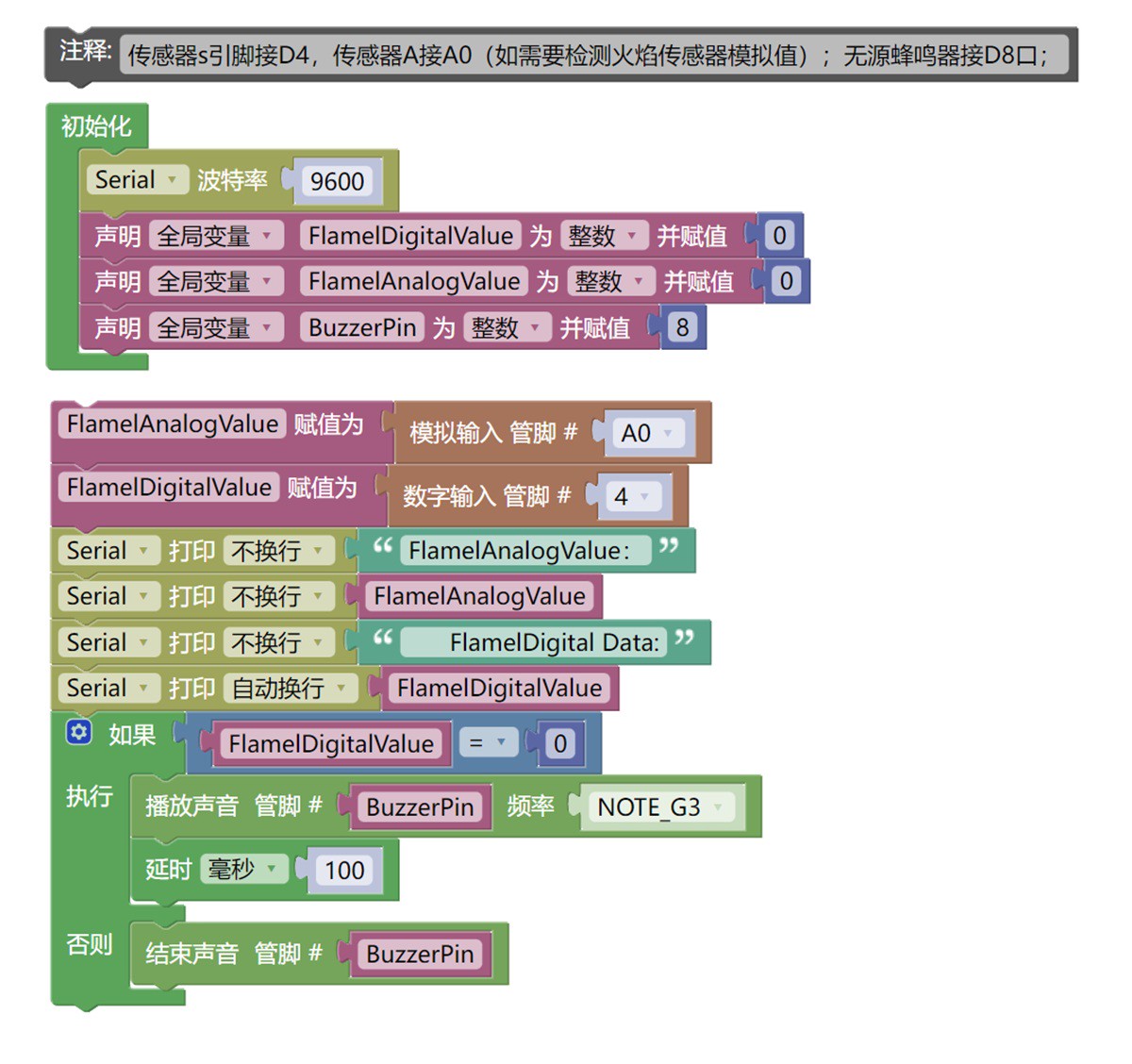

示範程序（UNO開發板）：點擊下載
注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE Arduino 圖庫檔案下載及匯入教學：點擊查看
示範程序（ESP32開發板）：點擊下載
注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE ESP32庫檔案下載及匯入教學：點擊查看
8、測試環境搭建
Arduino UNO 測試環境搭建
準備配件：
HELLO STEM UNO R3 PRO 開發板 *1
HELLO STEM UNO 擴展板 *1
USB type-c 資料線 *1
無源蜂鳴器模組（HS-F02A）*1
感應器模塊（HS-S08AP）*1
PH2.0 3P杜邦線 *1
1P母對母杜邦線 *3條 或 3P母對母杜邦線 *1條

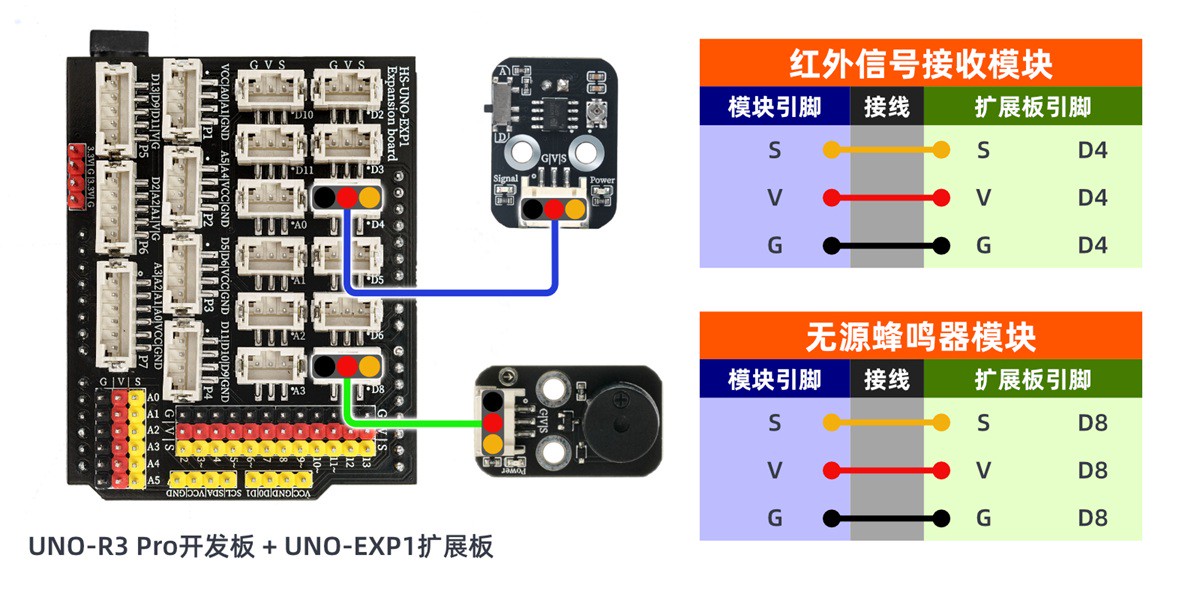

電路接線圖：
ESP32 測試環境搭建
準備配件：等更新...
電路接線圖：等更新...
10、測試結果
Arduino UNO 混试结果：
