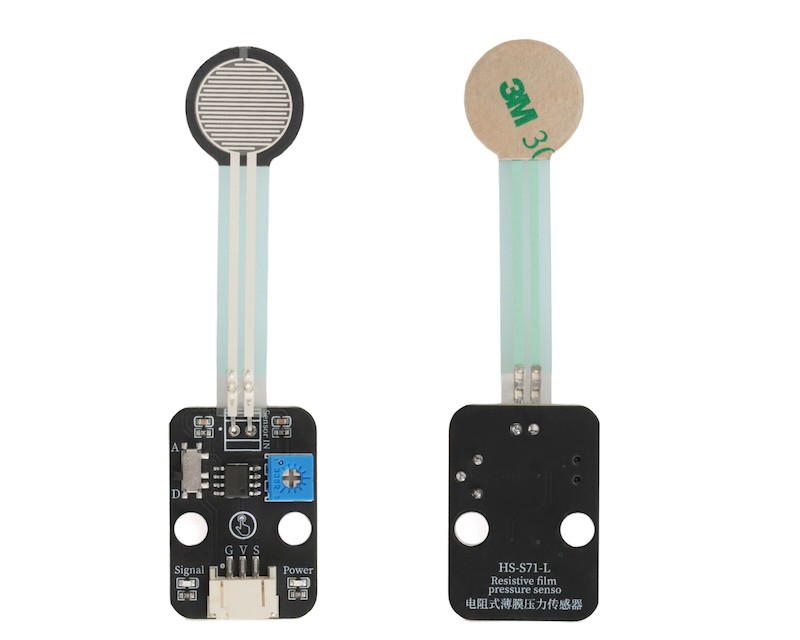

HS-S71-L 電阻式薄膜壓力傳感器

1、介紹

電阻式薄膜壓力感應器是一種基於電阻變化原理來感知壓力的裝置。基於壓阻效應：當壓力作用於傳感器表面時，敏感層的薄膜材料發生機械形變（壓縮或拉伸），導致材料內部的導電通路結構改變（如導電粒子間距變化、薄膜晶格畸變），從而使電阻值發生相應變化。通過測量電阻值的變化量，即可換算出所受壓力的大きさ。

2、原理圖

電阻式薄膜壓力傳感器-HS-S71-L 原理圖點擊查看

3、模組參數

引腳名稱	描述
G	GND（電源輸入）
V	VCC (電源正級）
S	數字信號引腳

供電電壓：3.3V / 5V
連接方式：PH2.0 3P端子
安裝方式：樂高搭建

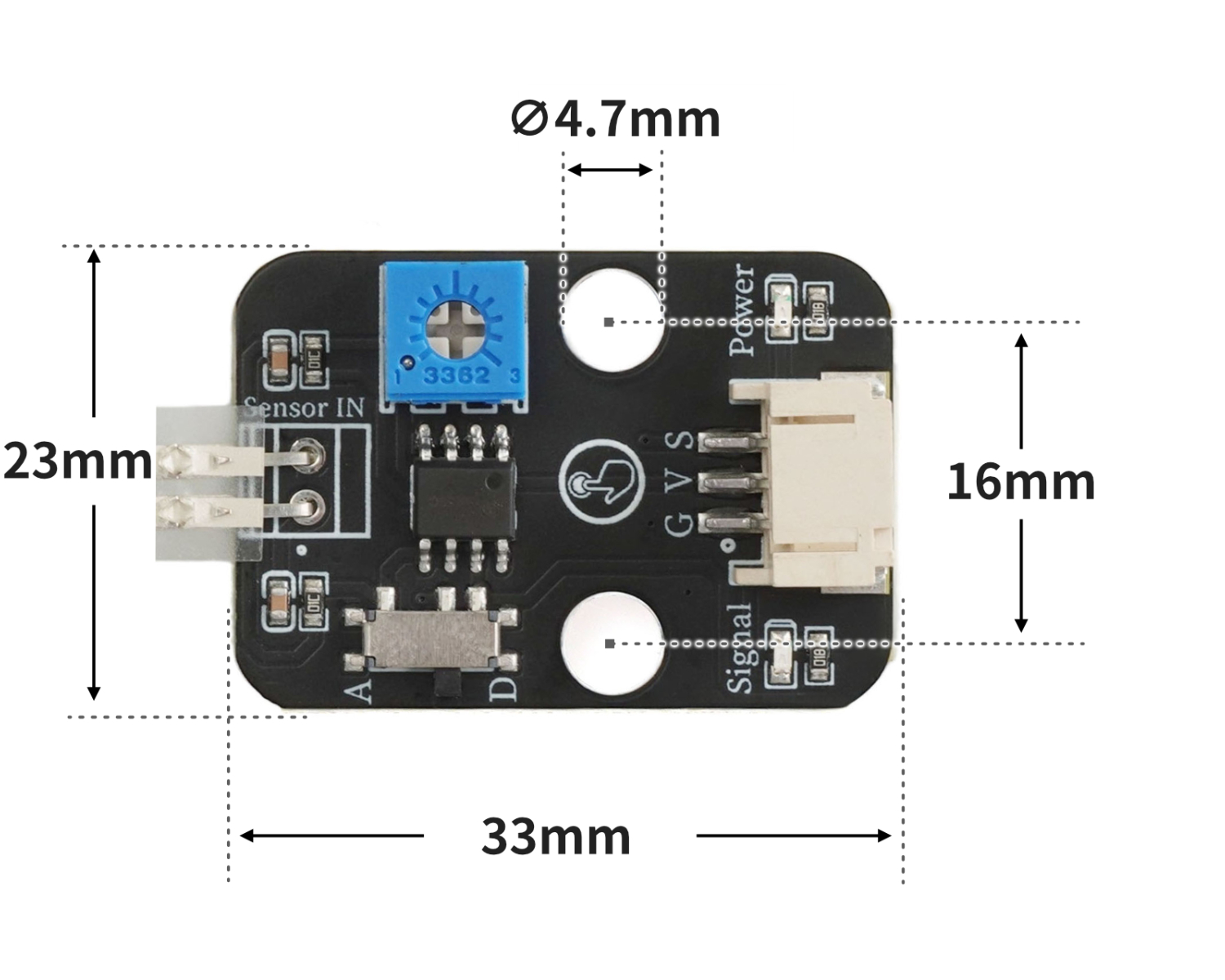

4、電路板尺寸

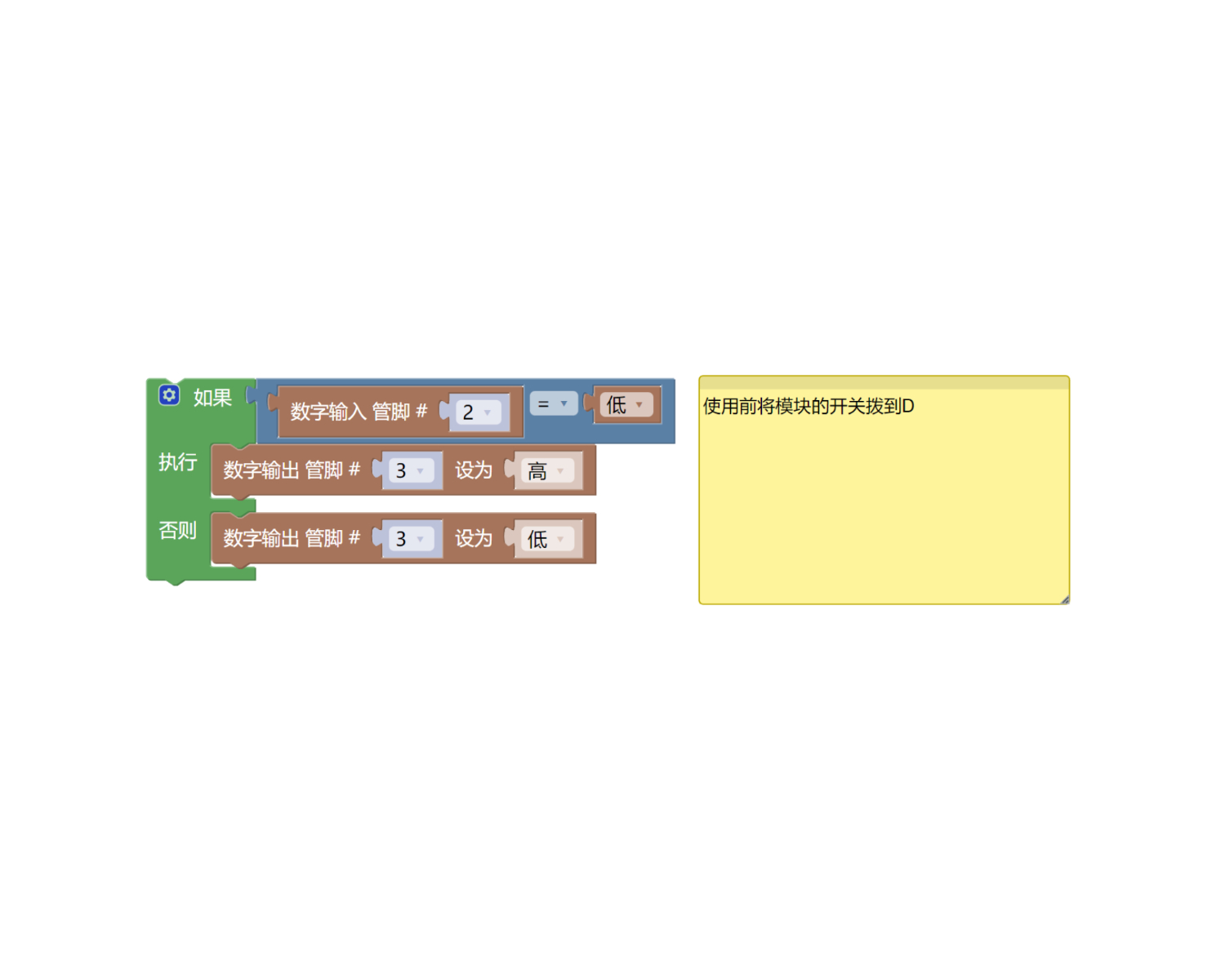

5、Arduino IDE示範程序

注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
Arduino IDE 庁件文件下載及導入教範：點擊查看

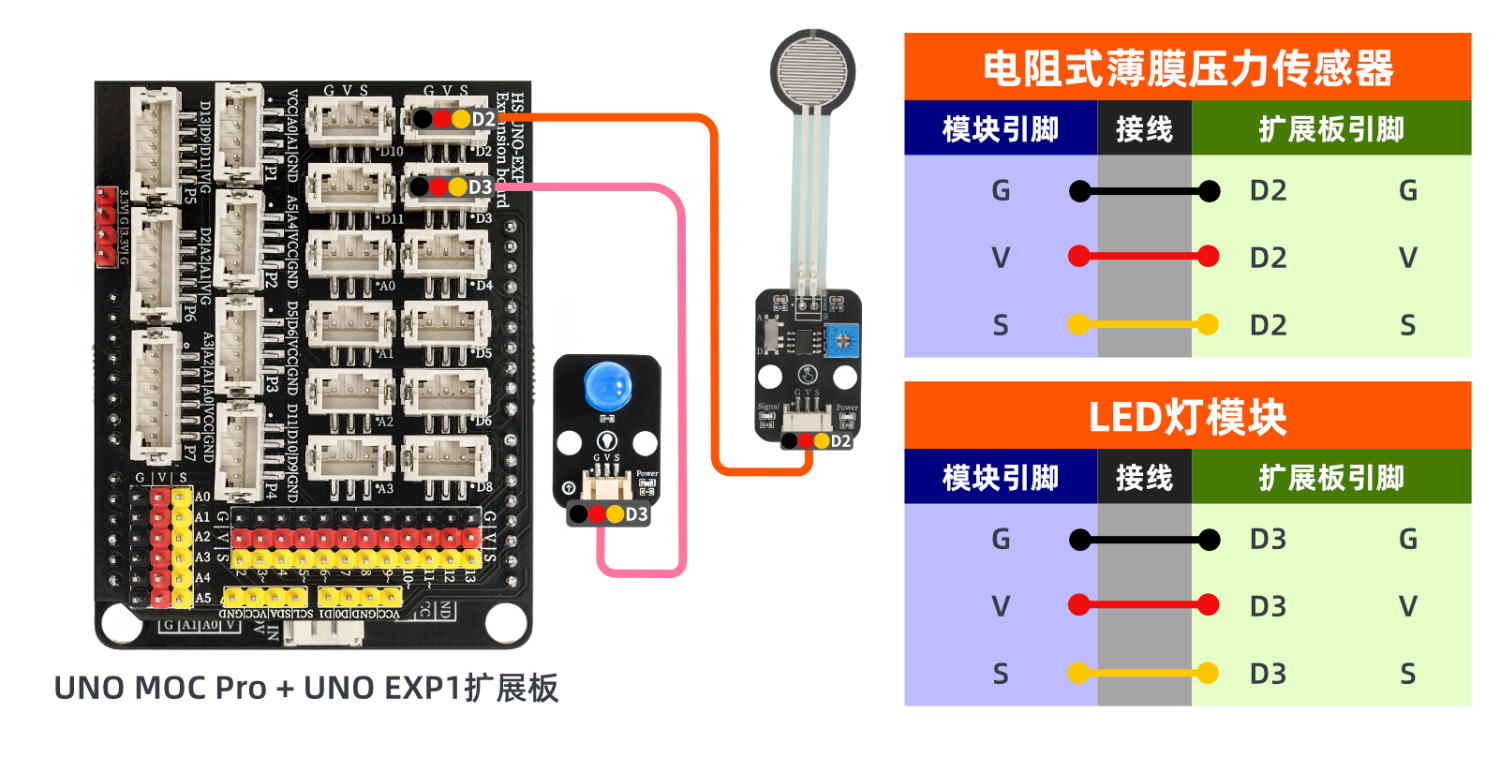

示範程序（UNO開發板）：

void setup(){
  pinMode(2, INPUT);
  pinMode(3, OUTPUT);
}

void loop(){
  if (digitalRead(2) == LOW) {
    digitalWrite(3,HIGH);

  } else {
    digitalWrite(3,LOW);

  }

}

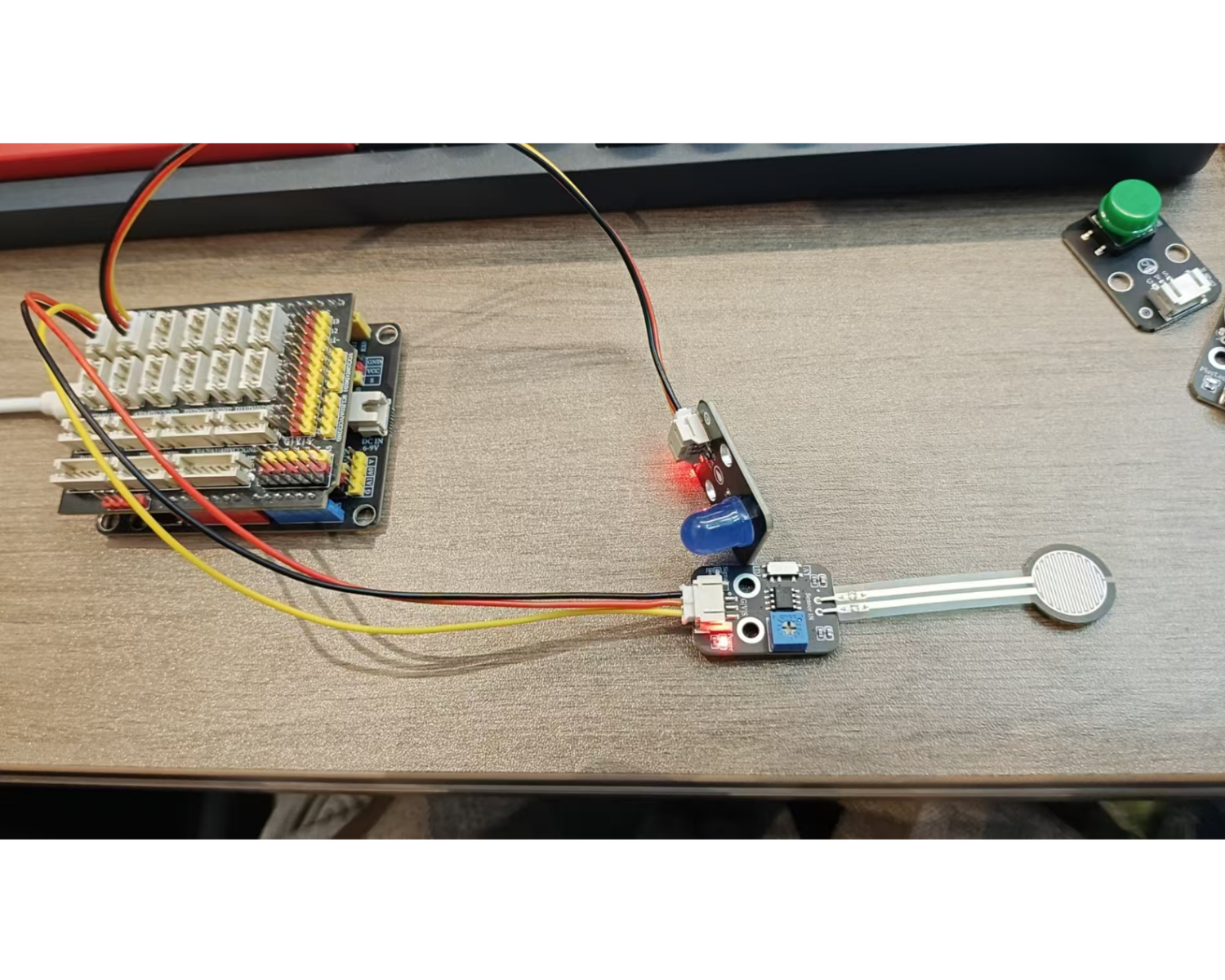

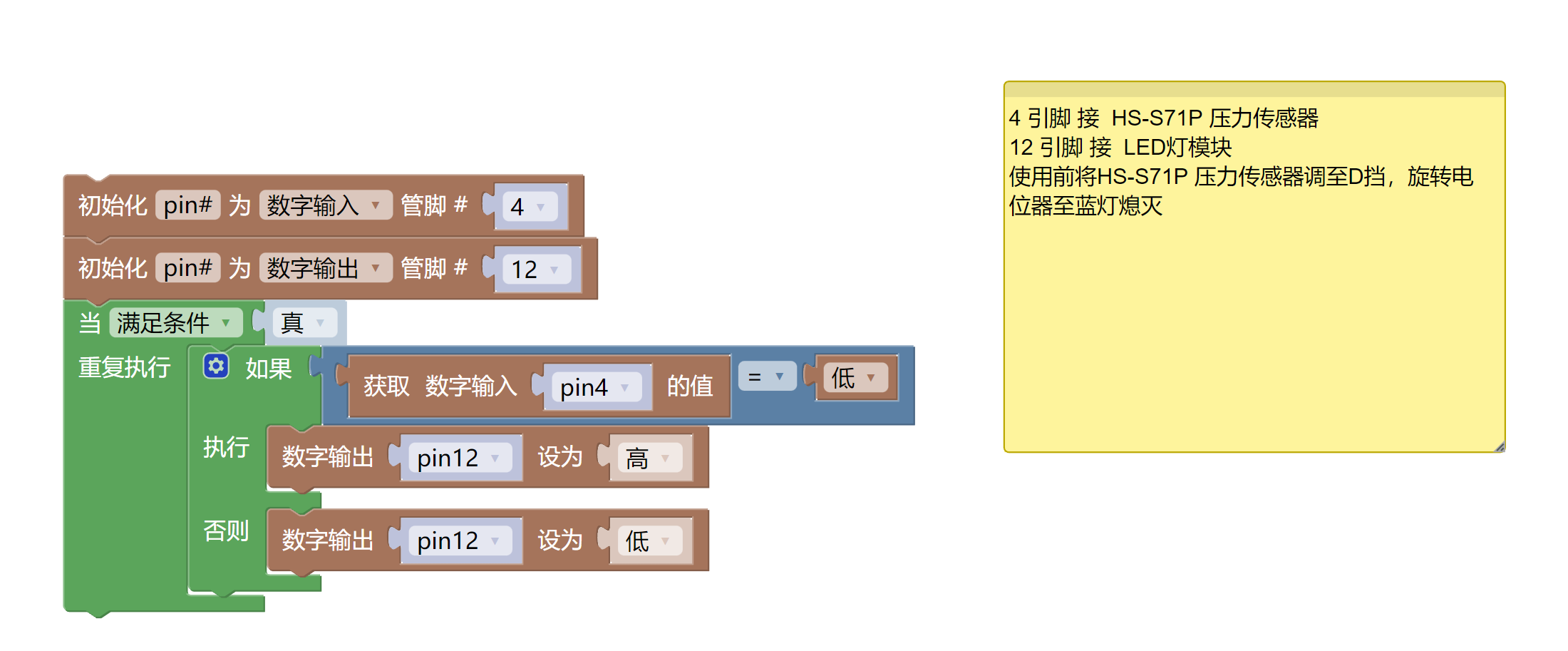

6、ESP32 Python 示例（適用於Mixly IDE /米思齊）

開發板選擇 Python ESP32 【ESP32 Generic(4MB)】切換為代碼模式上傳

注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE ESP32庫檔案下載及匯入教學：點擊查看

示例程式（ESP32-Python）：

import machine

pin4 = machine.Pin(4, machine.Pin.IN)
pin12 = machine.Pin(12, machine.Pin.OUT)
while True:
    if pin4.value() == 0:
        pin12.value(1)
    else:
        pin12.value(0)
