1、介紹

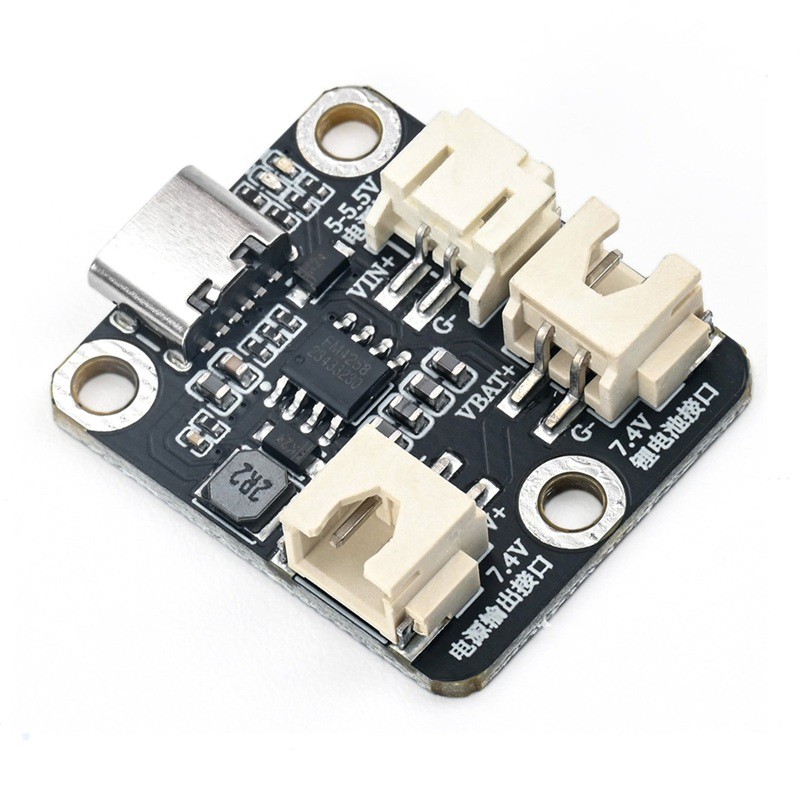

HS-P08 是一款基於 FM4258 升壓充電管理晶片設計的雙串 7.4V 鋰電池充電模組，採用 Type-C 接口 5V 離入，專門用於給 2 串 18650 鋰電池組充電。該模組可以使用太陽能板或數據線給鋰電池充電,充電時,充電指示綠燈會亮起,直觀顯示充電狀態。當電池充滿電時,充滿電綠色指示燈熄滅,提示充電完成。支持多種充電輸入方式,能接受直流5-5.5V輸入。配備Type-C5V充電口且設有USB充電5V接口。能提供多種電壓輸出,有7.4V輸出接口,可滿足不同用電設備的需求。

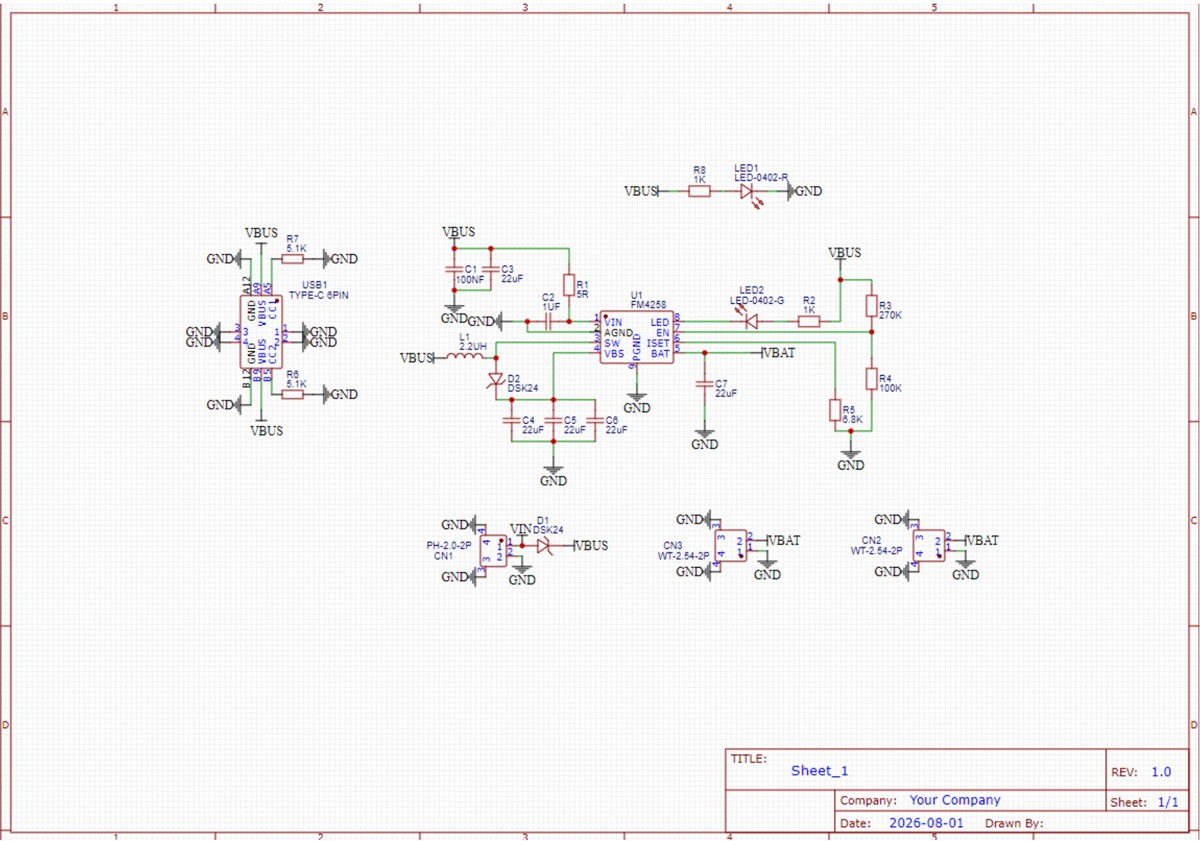

2、原理圖
HS-P08 7.4V鋰電池充電模塊原理圖點擊查看
3、模組參數

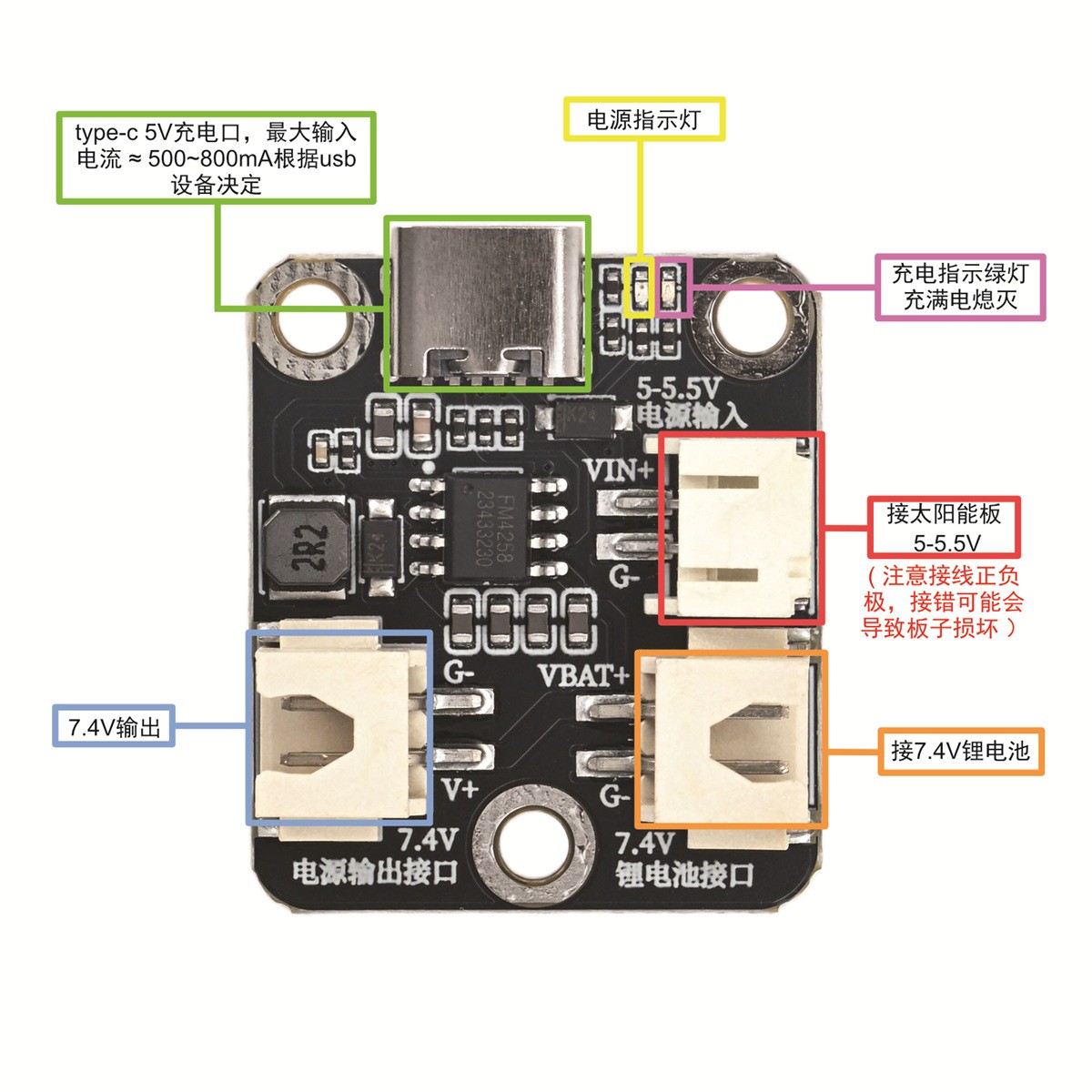

引腳名稱 | 描述 |
|---|---|
【Type-C 接口】 | 板載 USB-C 母座，5V 供電主輸入 |
G | GND（公共地，電源負極） |
VBUS | VBUS（5V 輸入正極，Type-C 供電輸入） |
【VIN 輸入端子】 | 右上角 PH2.0，板上絲印：VIN+、G-（備用 5V 輸入，與 Type-C VBUS 并聯） |
G | G-（公共地，電源負極） |
VBUS | VIN+（5V 输入正極） |
【電池端子】 | 右下角 PH2.0，板上蝕印：VBAT+、G-（接鋰電池組） |
G | G-（公共地，電源負極） |
VBAT | VBAT+（電池正極，7.4V 鋰電池組） |
【電源輸出端子】 | 左下角 PH2.0，板上蝕印：V+、G-（對外供電） |
G | G-（公共地，電源負極） |
VBAT | V+（電池電壓輸出正極，7.4V 對外供電輸出） |

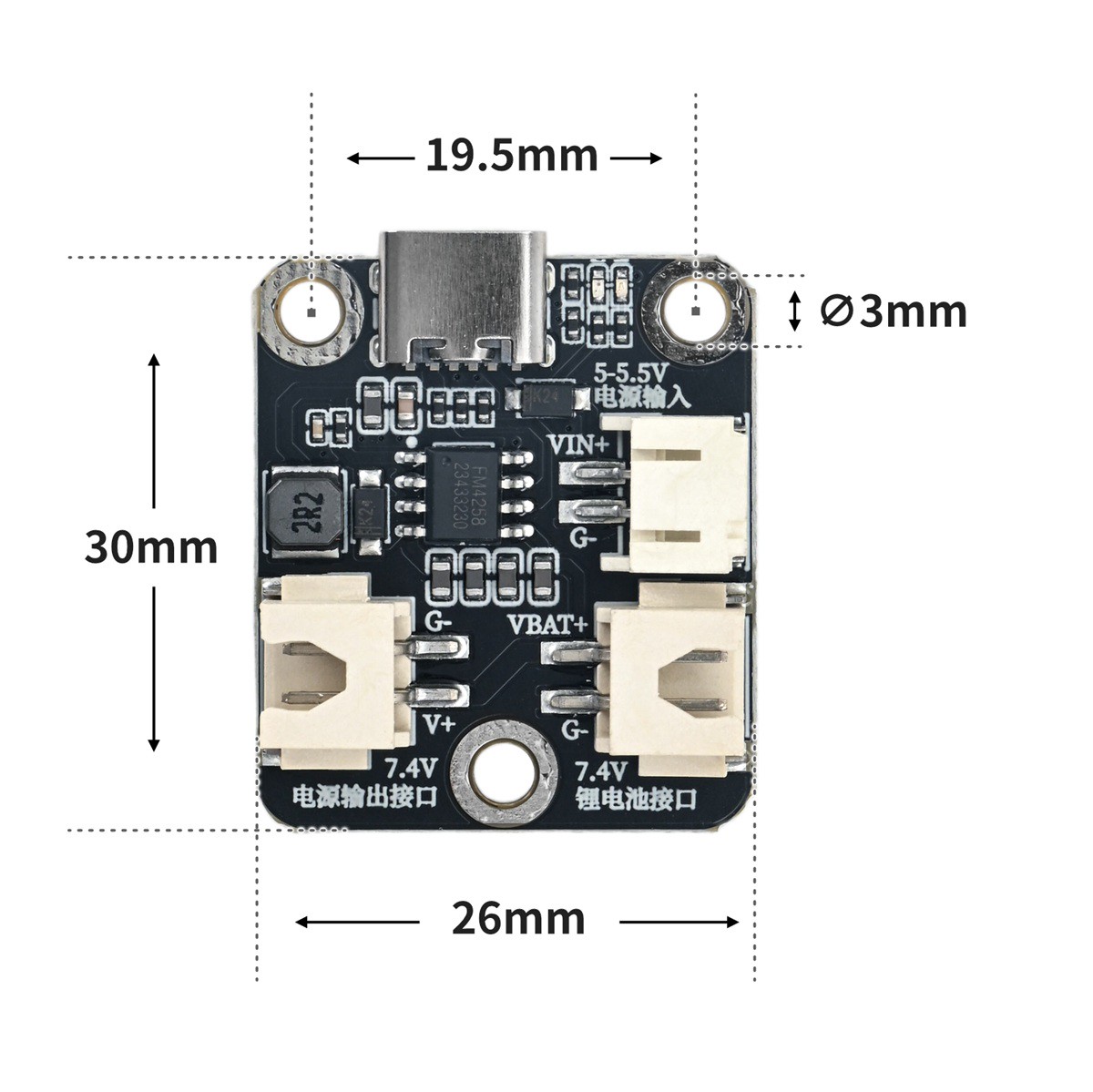

4、電路板尺寸
5、技術參數
名稱：7.4V 鋰電池充電模組
型號：HS-P08
接口類型：Type‑C 接口、PH2.0 端子
模組尺寸：30mm*26mm
孔直徑：3mm
孔間距：19.5mm
安裝方式：螺絲 / 积木固定
工作溫度：-20℃~60℃
供電指示燈：接入 5V 電源時指示燈常亮
充電時：充電指示燈亮起
充電完畢：充電指標燈熄滅

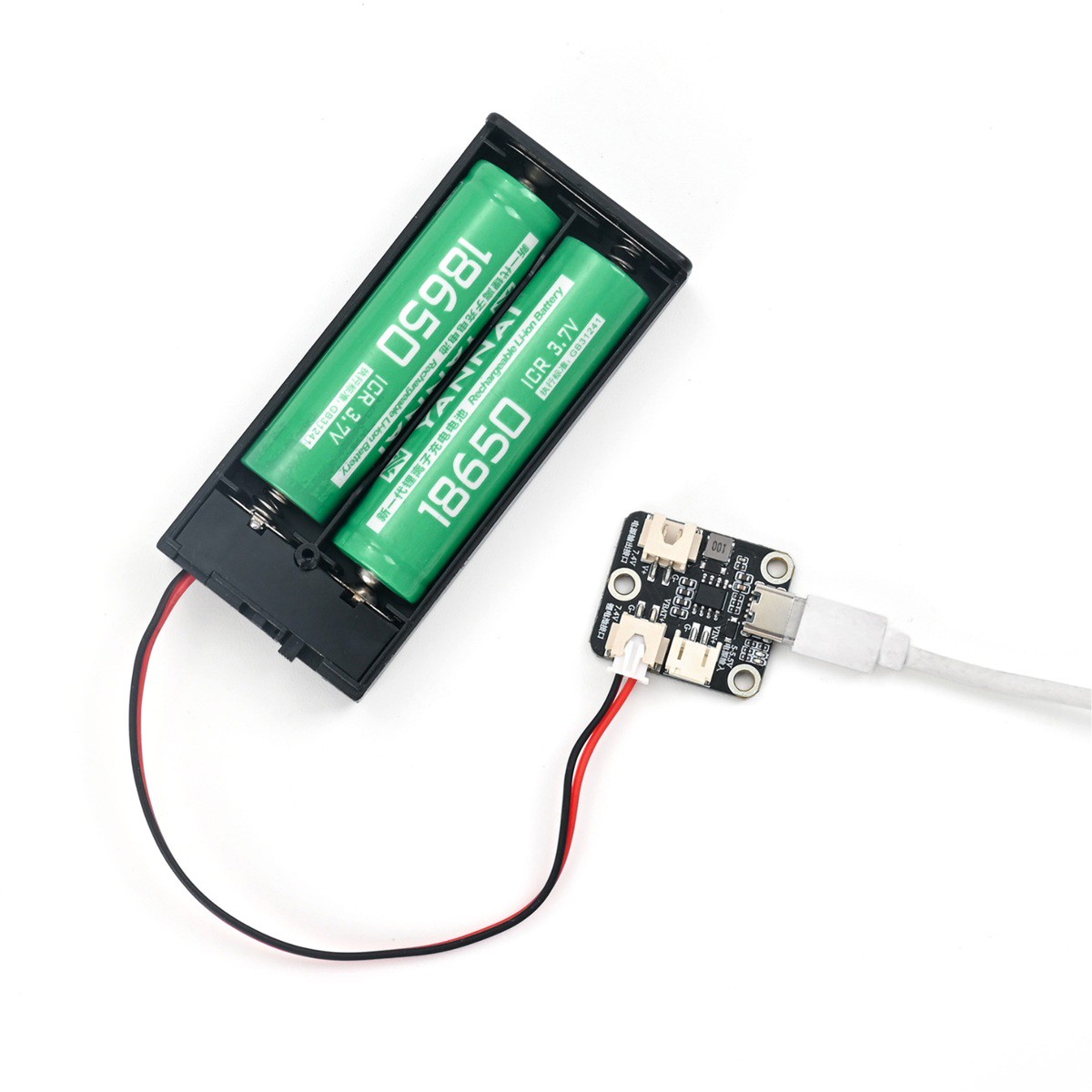

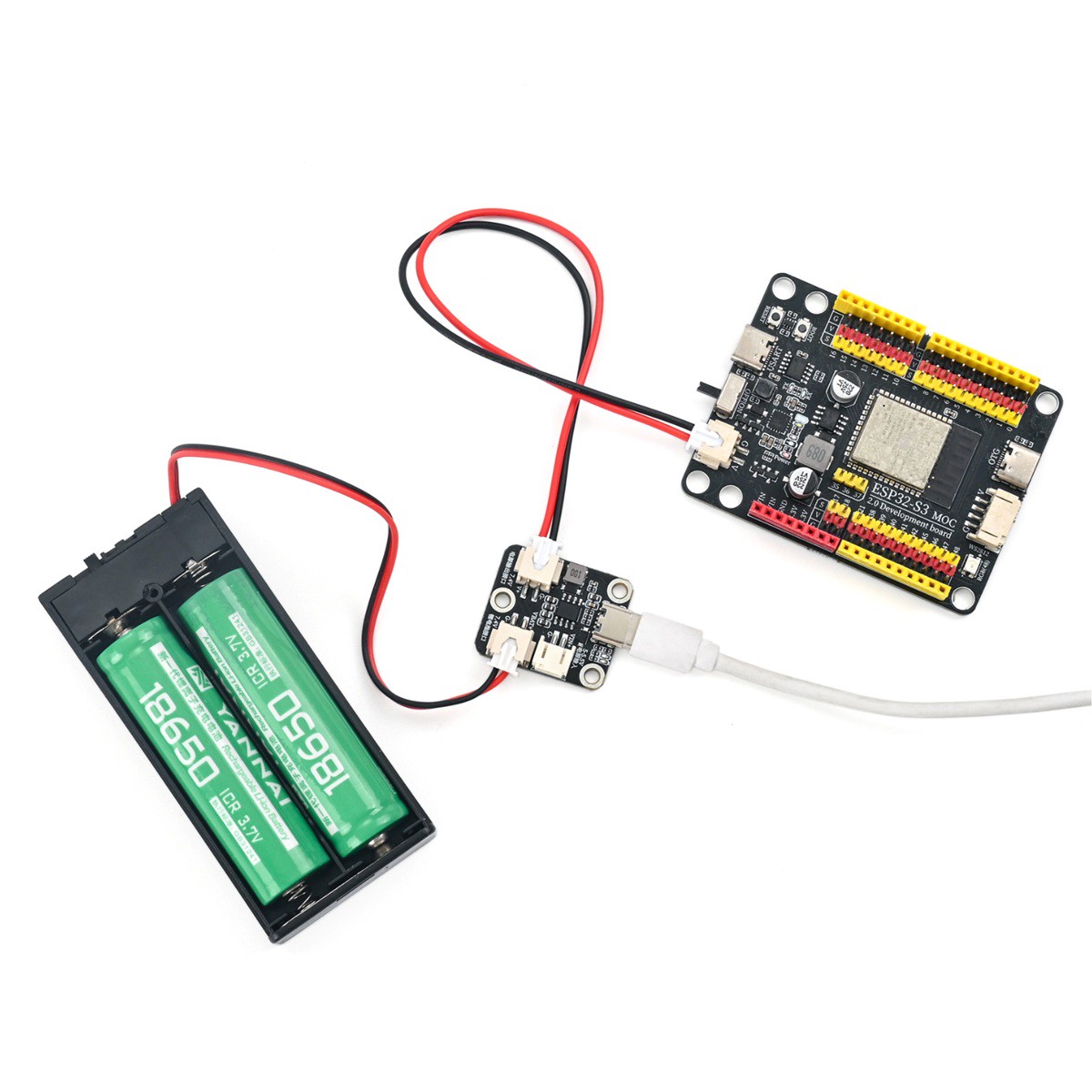

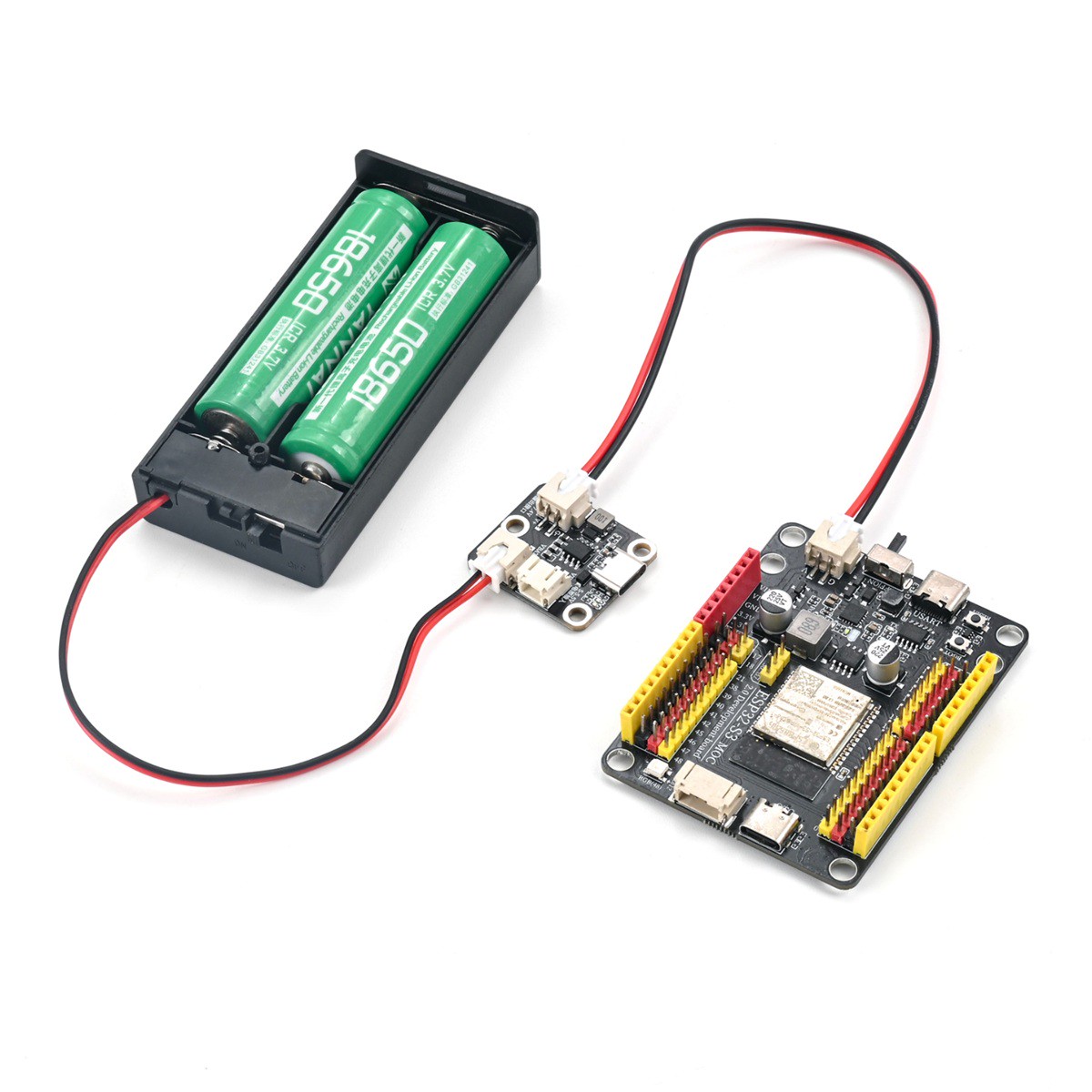

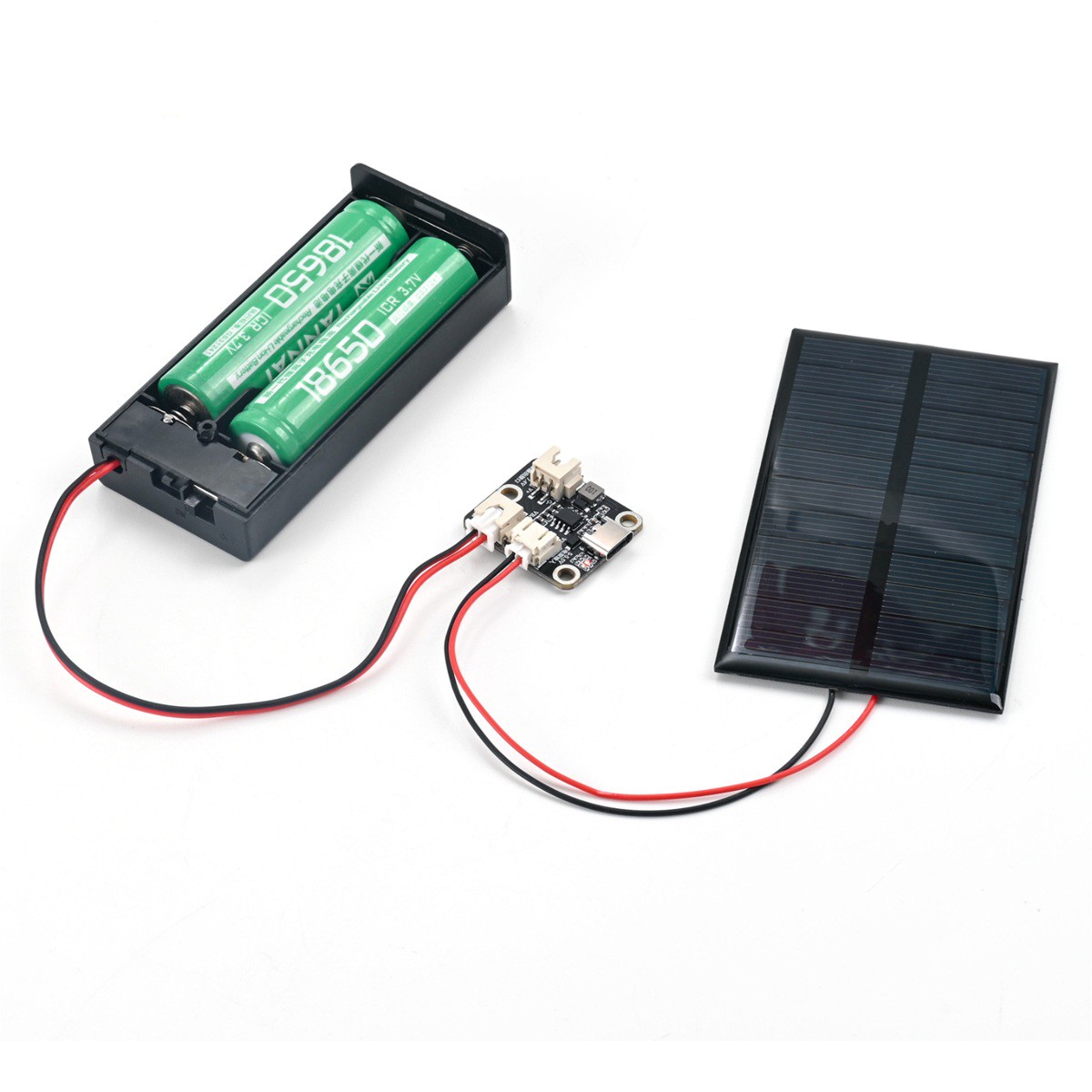

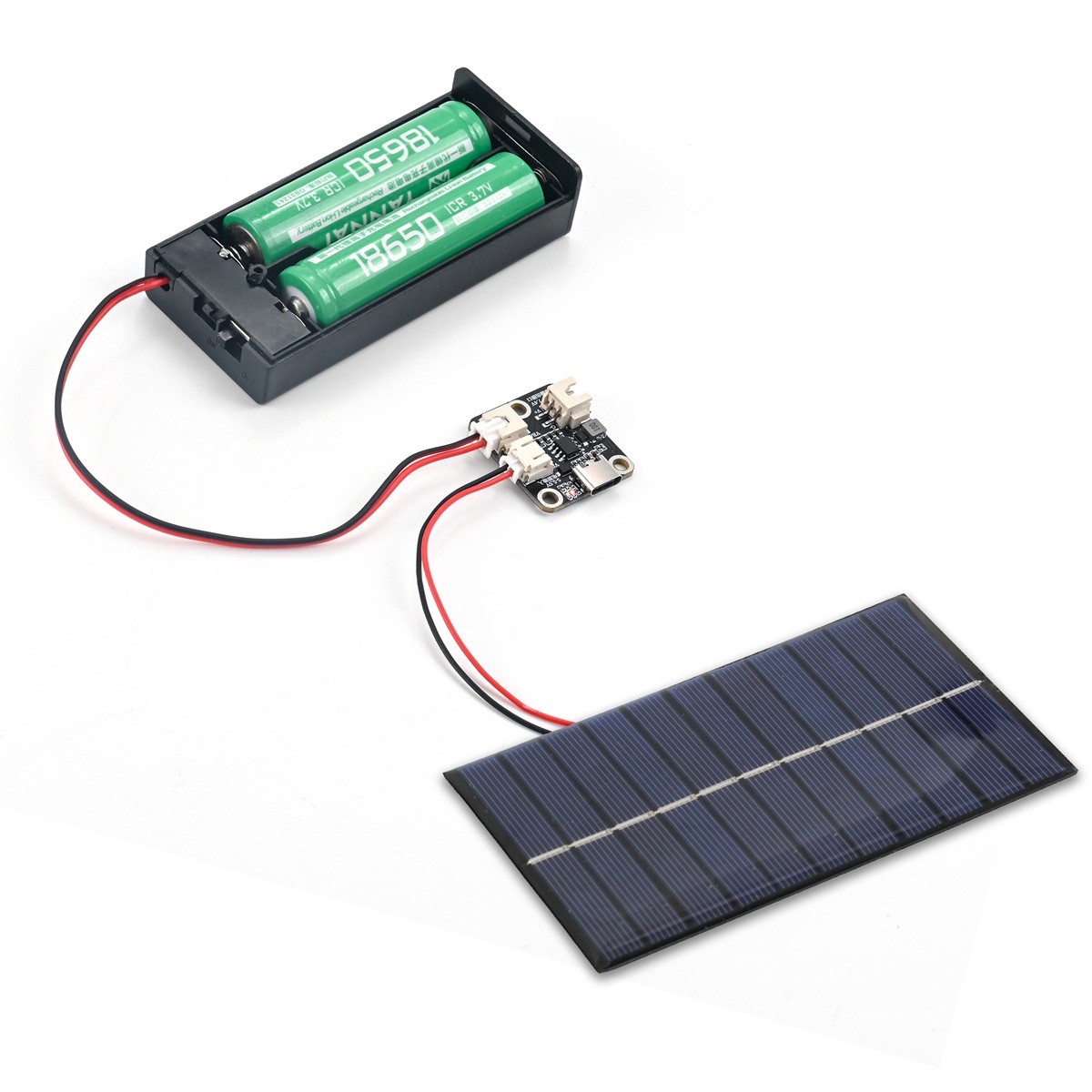

6、環境搭建
環境搭建
