HS-S85P 舵機轉接板

HS-S85P 舵機轉接板

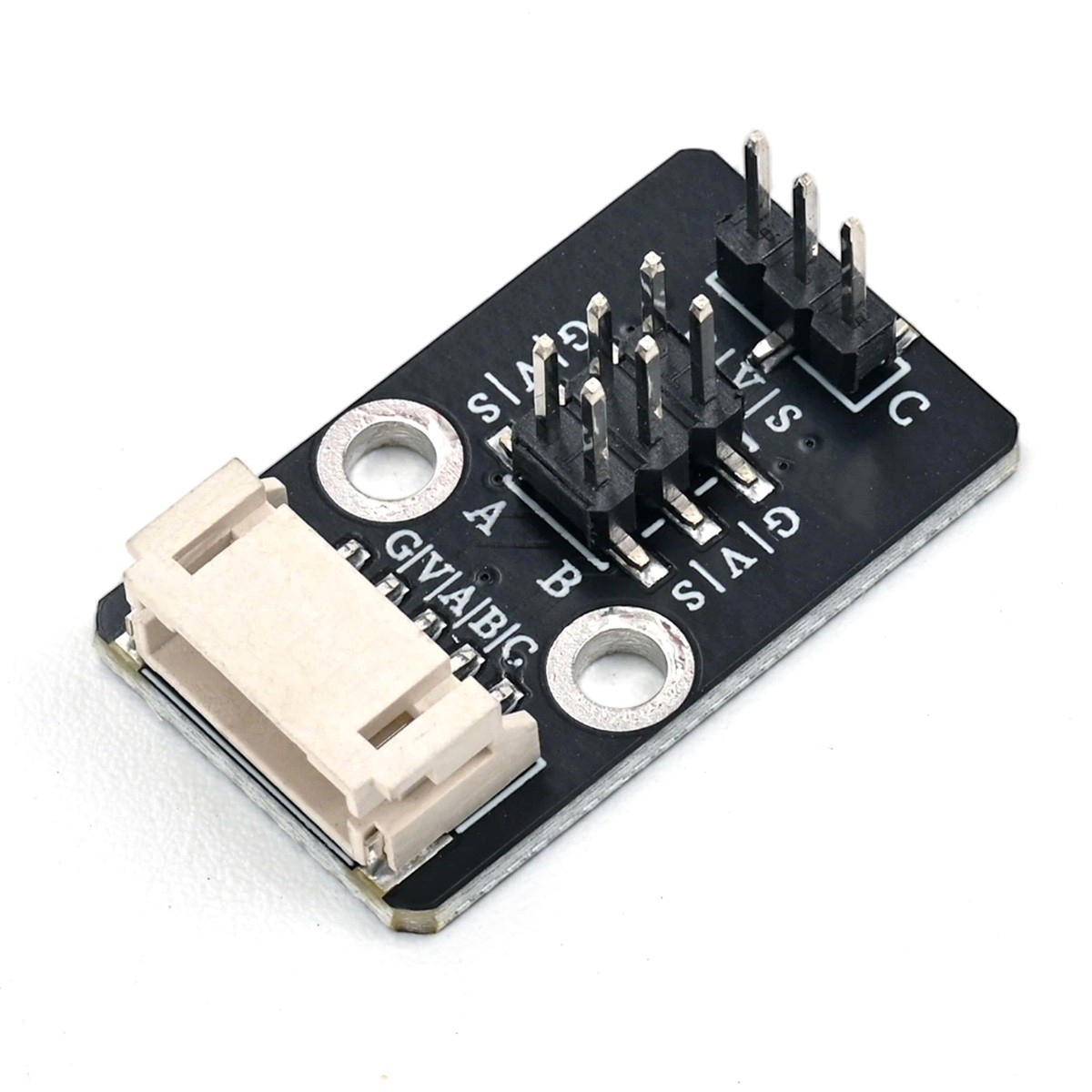

1、介紹

HS‑S85P 舵機轉接板為三路舵機擴展轉接模塊,支持同時外接 3 路舵機信號。板上引出統一的 5V 電源與 GND 地信號,對外提供 PH‑2.0‑5P 舵機插座,同時引出兩組 2.54mm 貼片排釘,可直連主控 IO 口,完成舵機控制信號轉接,省去複雜接線又簡潔美觀,適用於機械臂、雲台、小車轉向等舵機應用場景。模組僅做信號與電源分配,無有源晶片;主控輸出 PWM 控制信號,通過轉接板直接給到外接舵機,舵機供電由轉接板 5V 網絡統一供給。

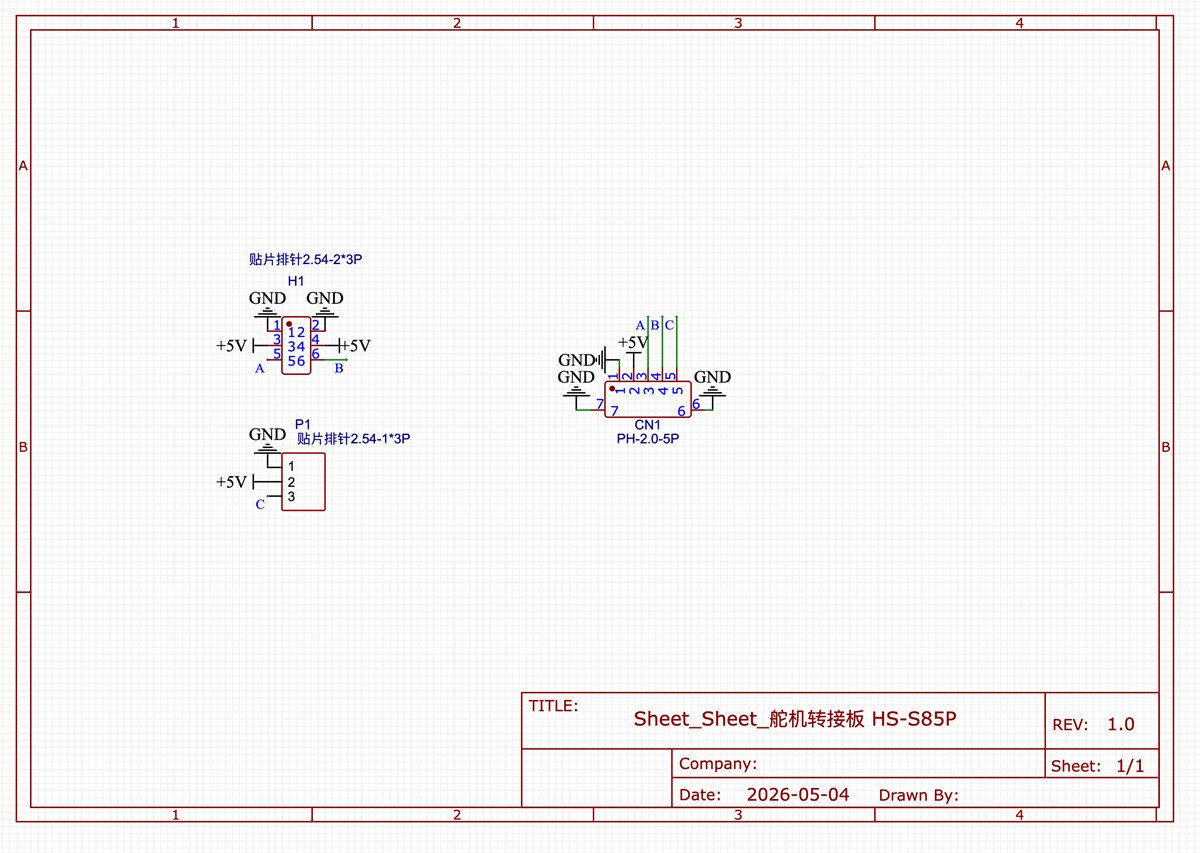

2、原理圖

舵機轉接板-HS-S85P 原理圖 點擊查看

3、模組參數

引腳名稱

描述

G

GND(電源輸入負極)

V

VCC(電源輸入正極)

A

輸入 A 路舵機 PWM 信号引腳

B

輸入 B 路舵機 PWM 信号引腳

C

輸入 C 路舵機 PWM 信号引腳

S * 3

對應在 A、B、C 處為對應 PWM 信号引腳輸出

  • 供電電壓:5V

  • 連接方式:PH2.0‑5P 端子線、2.54mm 排釘

  • 安裝方式:雙螺絲固定

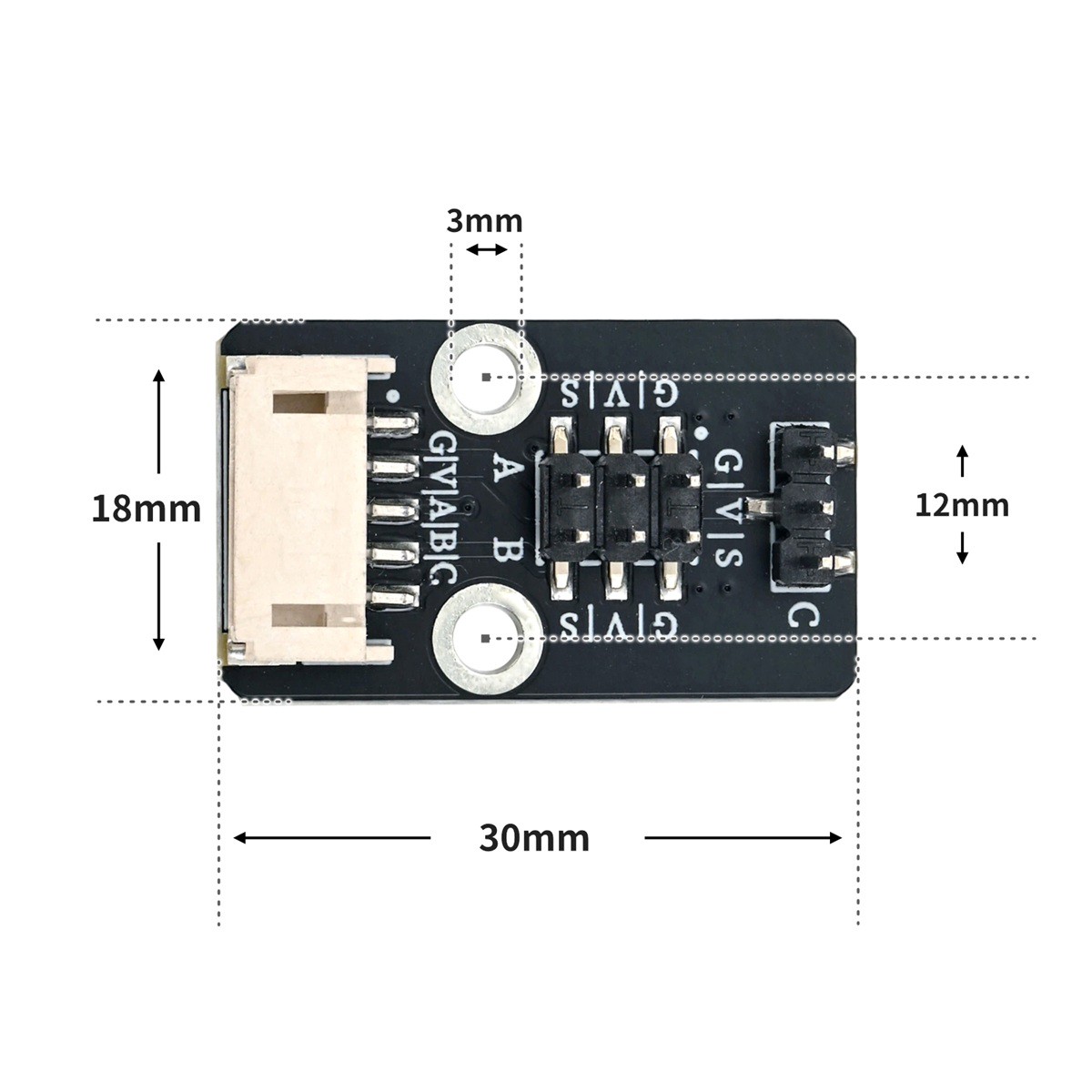

4、電路板尺寸

HS-S85P尺寸圖

5、Arduino IDE示範程序

注意:程式上傳時如果提示庫文件報錯,請先導入庫文件!
Arduino IDE 庁件文件下載及導入教範:
點擊查看

示範程序(UNO開發板):


#include <Servo.h>
Servo servo_2;    // 定义舵机对象,绑定主控D2引脚
Servo servo_A2;   // 定义舵机对象,绑定主控A2引脚
Servo servo_A1;   // 定义舵机对象,绑定主控A1引脚

void setup(){
  servo_2.attach(2);      // 舵机PWM信号输出到主控D2引脚
  servo_A2.attach(A2);    // 舵机PWM信号输出到主控A2引脚
  servo_A1.attach(A1);    // 舵机PWM信号输出到主控A1引脚
}

void loop(){
  servo_2.write(1);       // 设置该舵机转动至1°
  delay(0);               // 空延时,不阻塞程序
  servo_A2.write(1);      // 设置该舵机转动至1°
  delay(0);
  servo_A1.write(1);      // 设置该舵机转动至1°
  delay(0);
  delay(1000);            // 维持角度1000ms

  servo_2.write(179);     // 设置该舵机转动至179°
  delay(0);
  servo_A2.write(179);    // 设置该舵机转动至179°
  delay(0);
  servo_A1.write(179);    // 设置该舵机转动至179°
  delay(0);
  delay(1000);            // 维持角度1000ms
}

6、米思齊Mixly示例程式(圖形化語言)

示範程序(UNO開發板):點擊下載
注意:程式上傳時如果提示庫文件報錯,請先導入庫文件!
米思齊(Mixly)IDE Arduino 圖庫檔案下載及匯入教學:點擊查看

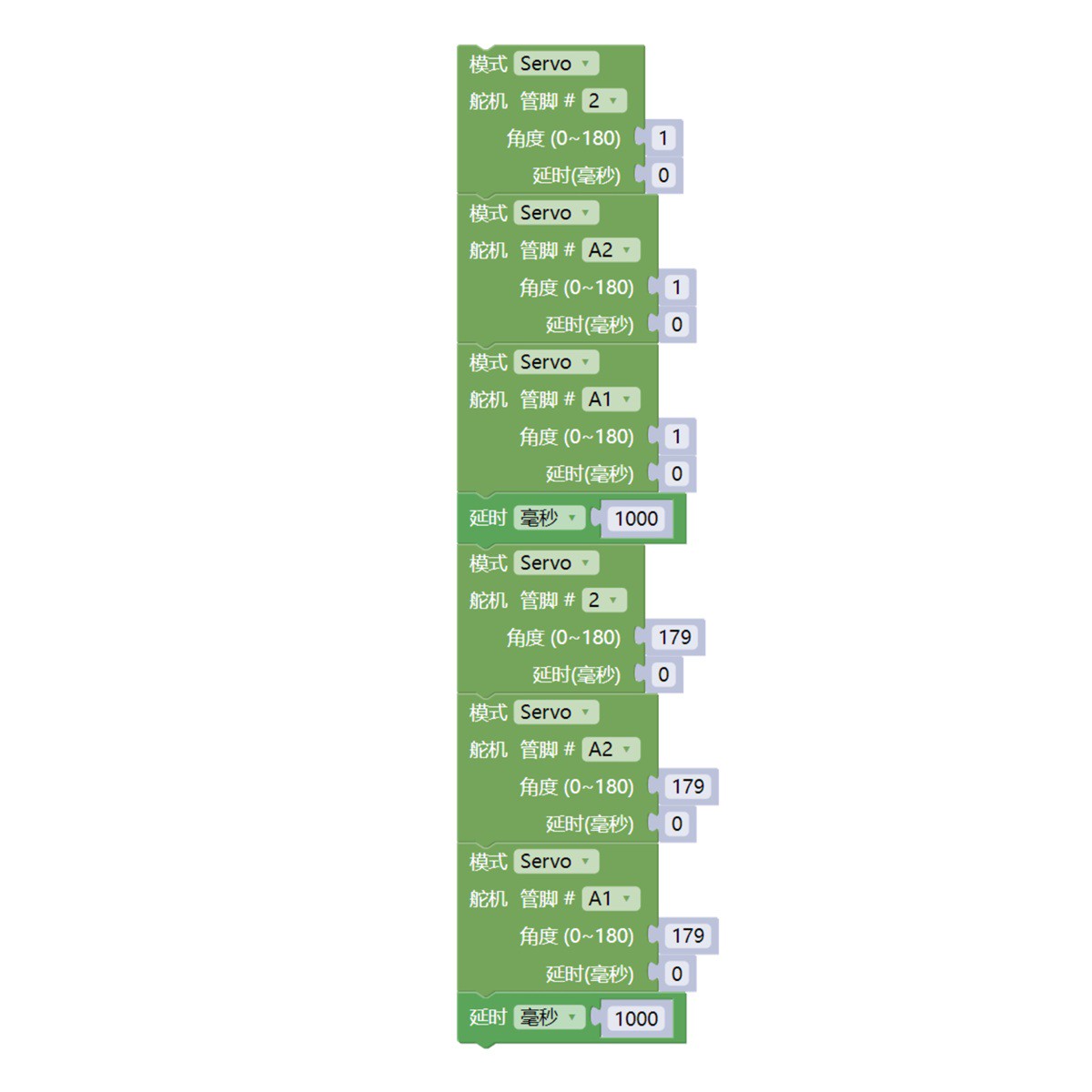

HS-S85P程式圖

示範程序(ESP32開發板):

等更新...

7、測試環境搭建

Arduino UNO 測試環境搭建

準備配件:

  • HELLO STEM UNO R3 PRO 開發板 *1

  • HELLO STEM UNO 擴展板 *1

  • USB type-c 資料線 *1

  • sg90 9g舵機*3

  • 感應器模塊(HS-S08AP)*1

  • PH2.0 5P雙端子線 *1

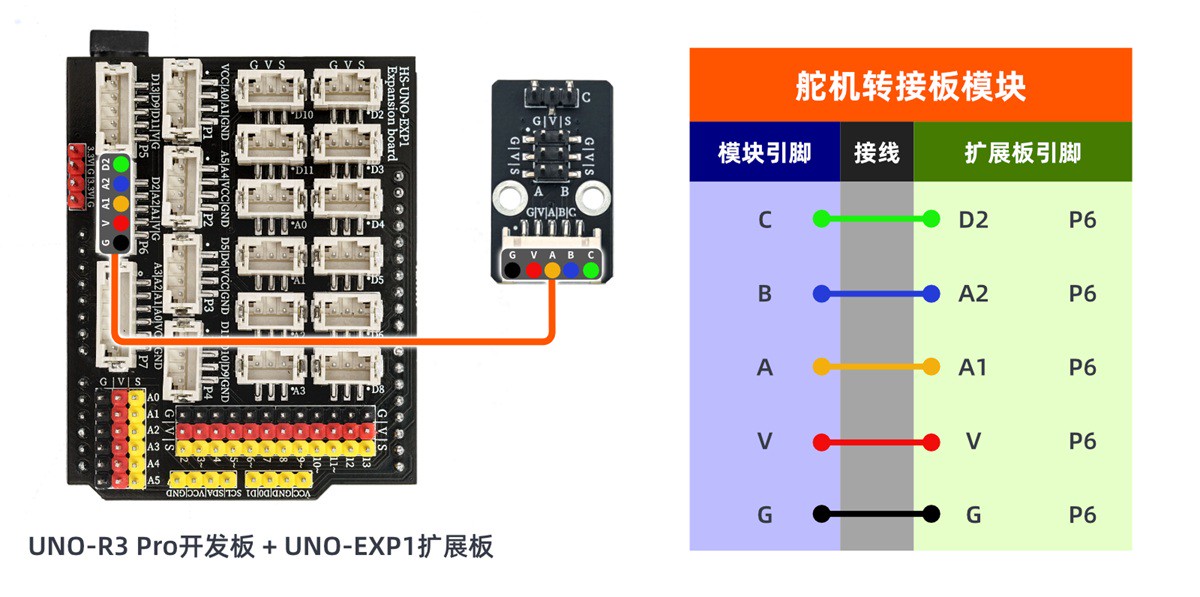

電路接線圖:

HS-S85P接線圖

ESP32 測試環境搭建

準備配件:等更新...

電路接線圖:等更新...

8、測試結果

Arduino UNO 混试结果:

通過實驗,我們可以觀察到將器件連接好線並上傳程序到 Arduino UNO 開發板之後,將會發現三個舵機會根據程序先轉動到 1° 位置保持 1 秒,再轉動到 179° 位置保持 1 秒,如此往復循環。

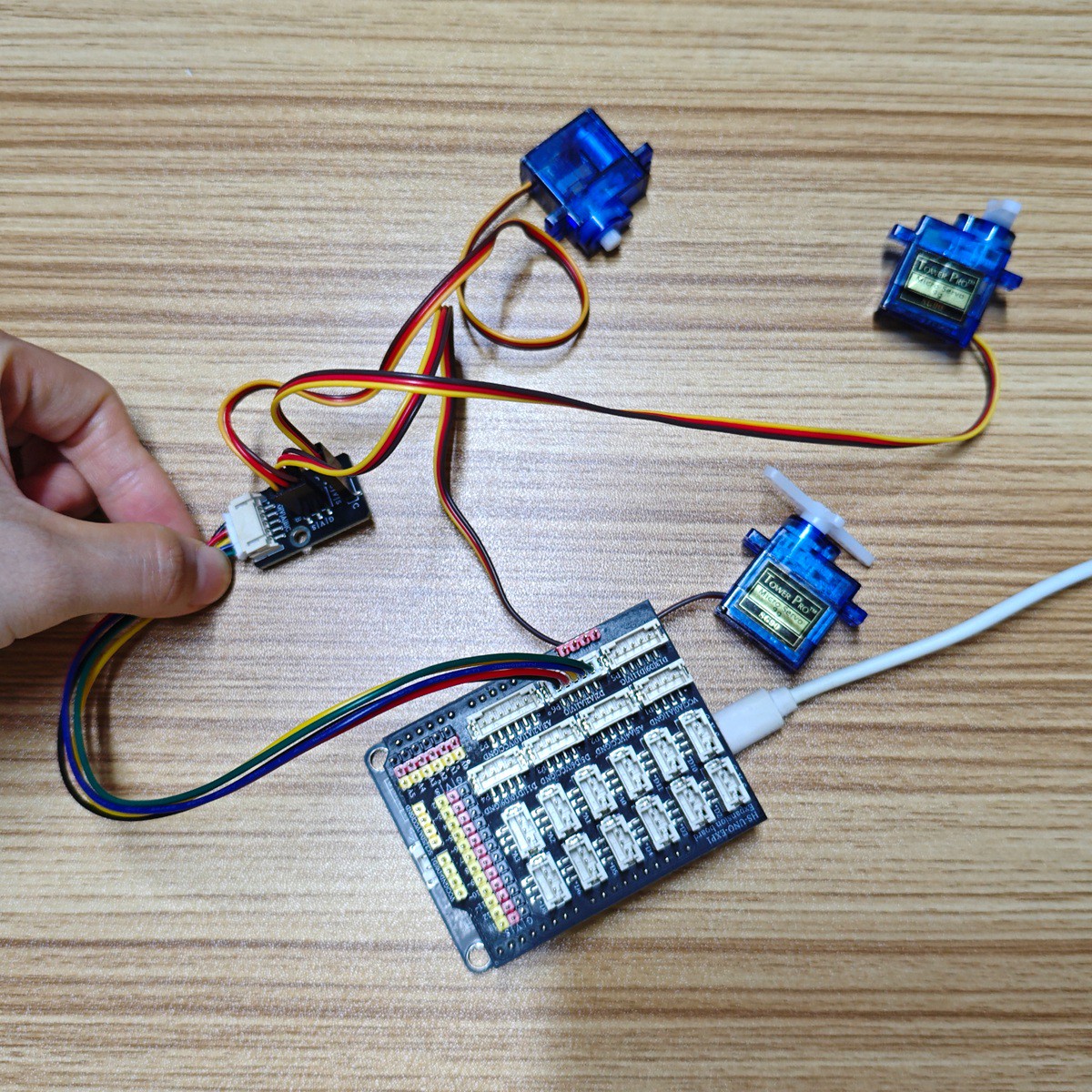

HS-S85P實物連接圖
