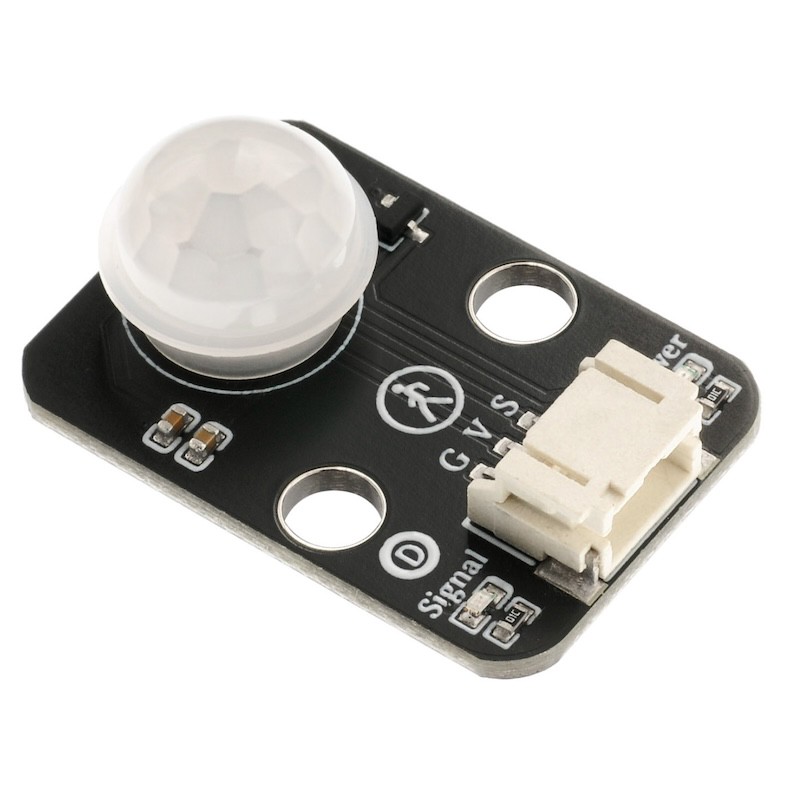

HS-S38-L 人体感應器

1、介紹

2、原理圖

人體感應器-HS-S38-L 圖紙點擊查看

3、模組參數

• 供電電壓：3.3V / 5V

• 連接方式：PH2.0 端子線

• 安裝方式：雙螺絲固定

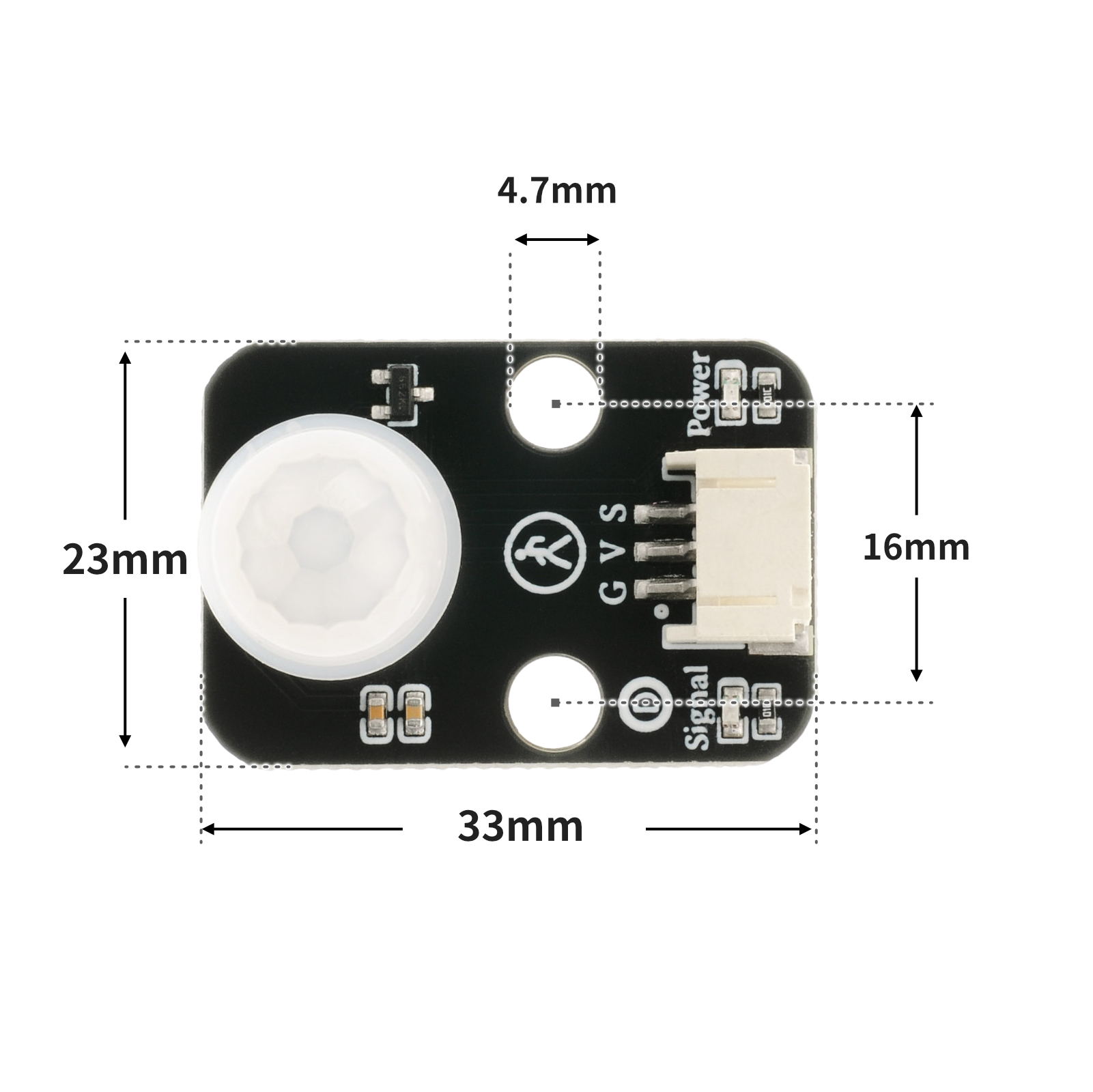

4、電路板尺寸

5、Arduino IDE示範程序

注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
Arduino IDE 庁件文件下載及導入教範：點擊查看

示範程序（UNO開發板）：

int body_sensing = 4;//设置人体传感器接D4引脚
int Buzzer = 6;//设置有蜂鸣器接D6引脚
boolean value= 0;//设置布尔变量
void setup() {
 Serial.begin(9600);//设置串口波特率
 pinMode(body_sensing, INPUT);//设置D6引脚为输入模式
 pinMode(Buzzer, OUTPUT);//设置Buzzer为输出模式
}
void loop() {
 value = digitalRead(body_sensing);//读取人体感器状态值赋给变量value
 if (value == 1) {
 digitalWrite(Buzzer,HIGH);//蜂鸣器响
 Serial.println(String("有人蜂鸣器响：")   String(digitalRead(4)));//串口打印状态值
 } else if (value == 0) {
 Serial.println(String("无人：")   String(digitalRead(4)));//串口打印状态值
 digitalWrite(Buzzer,LOW);//蜂鸣器不工作
 }
 delay(500);
}

6、ESP32 Python 示例（適用於Mixly IDE /米思齊）

開發板選擇 Python ESP32 【ESP32 Generic(4MB)】切換為代碼模式上傳

注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE ESP32庫檔案下載及匯入教學：點擊查看

示例程式（ESP32-Python）：

import machine

pin2 = machine.Pin(2, machine.Pin.IN)
pin4 = machine.Pin(4, machine.Pin.OUT)
while True:
if pin2.value() == 1:
pin4.value(1)
else:
pin4.value(0)

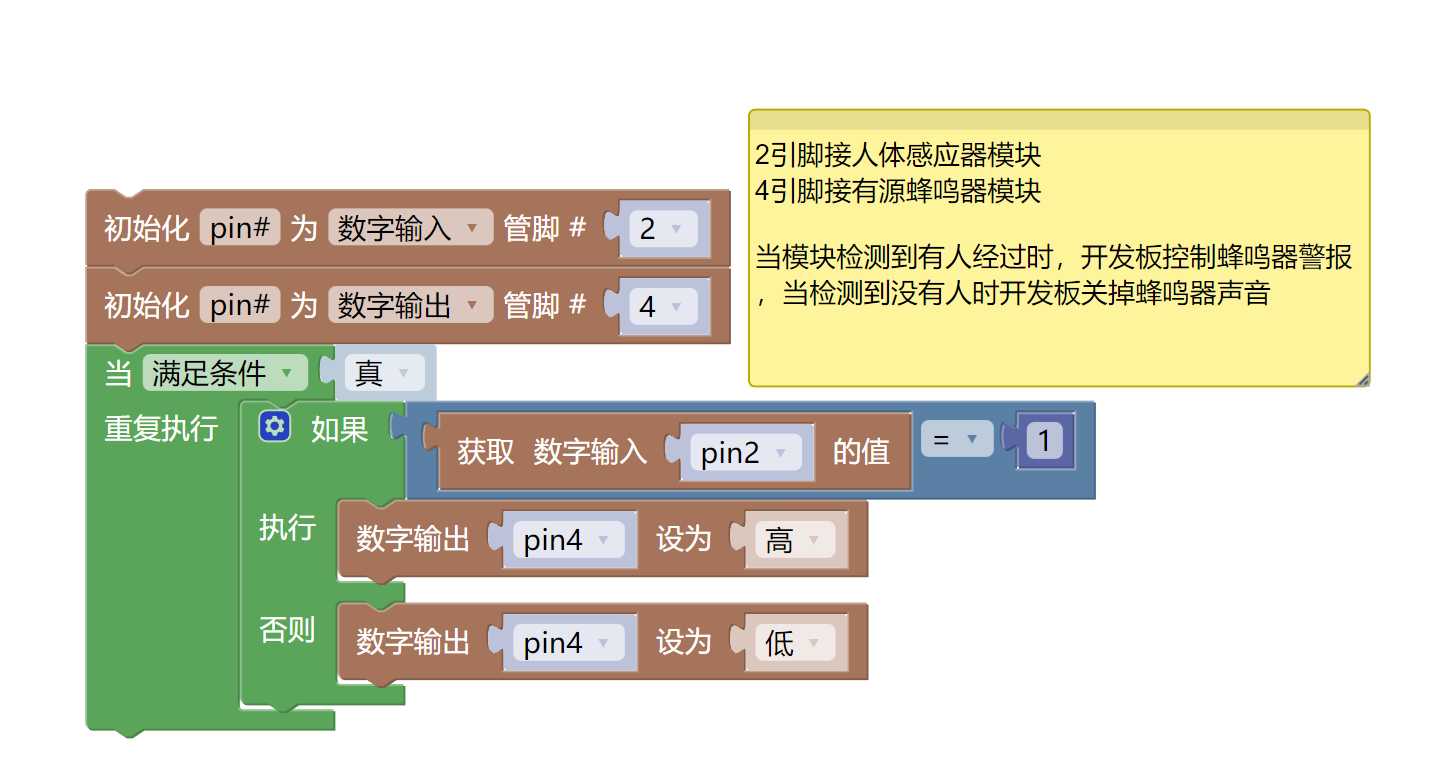

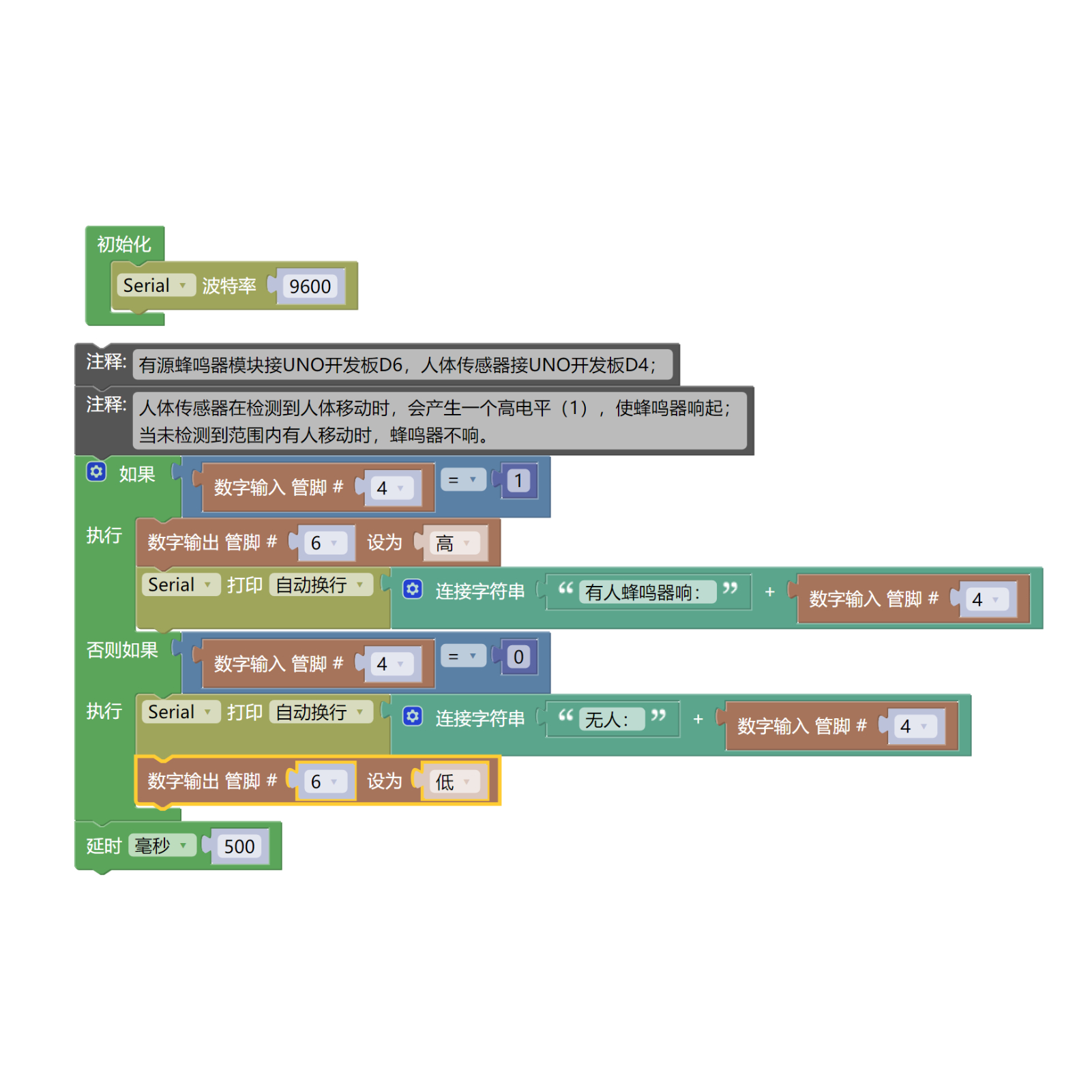

7、米思齊 Mixly 示例程式（圖形化語言）

示範程序（UNO開發板）：點擊下載
注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE Arduino 圖庫檔案下載及匯入教學：點擊查看

示範程序（ESP32開發板）：點擊下載
注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE ESP32庫檔案下載及匯入教學：點擊查看

8、測試環境搭建

Arduino UNO 測試環境搭建

準備配件：

• HELLO STEM UNO R3 開發板 *1

• HELLO STEM UNO R3 P 扩展板 *1

• USB type-c 資料線 *1

• 有源蜂鳴器模塊（HS-F07L）*1

• 人體感應器模塊（HS-S38L 人體感應器）*1

• PH2.0 3P雙頭端子線 *2

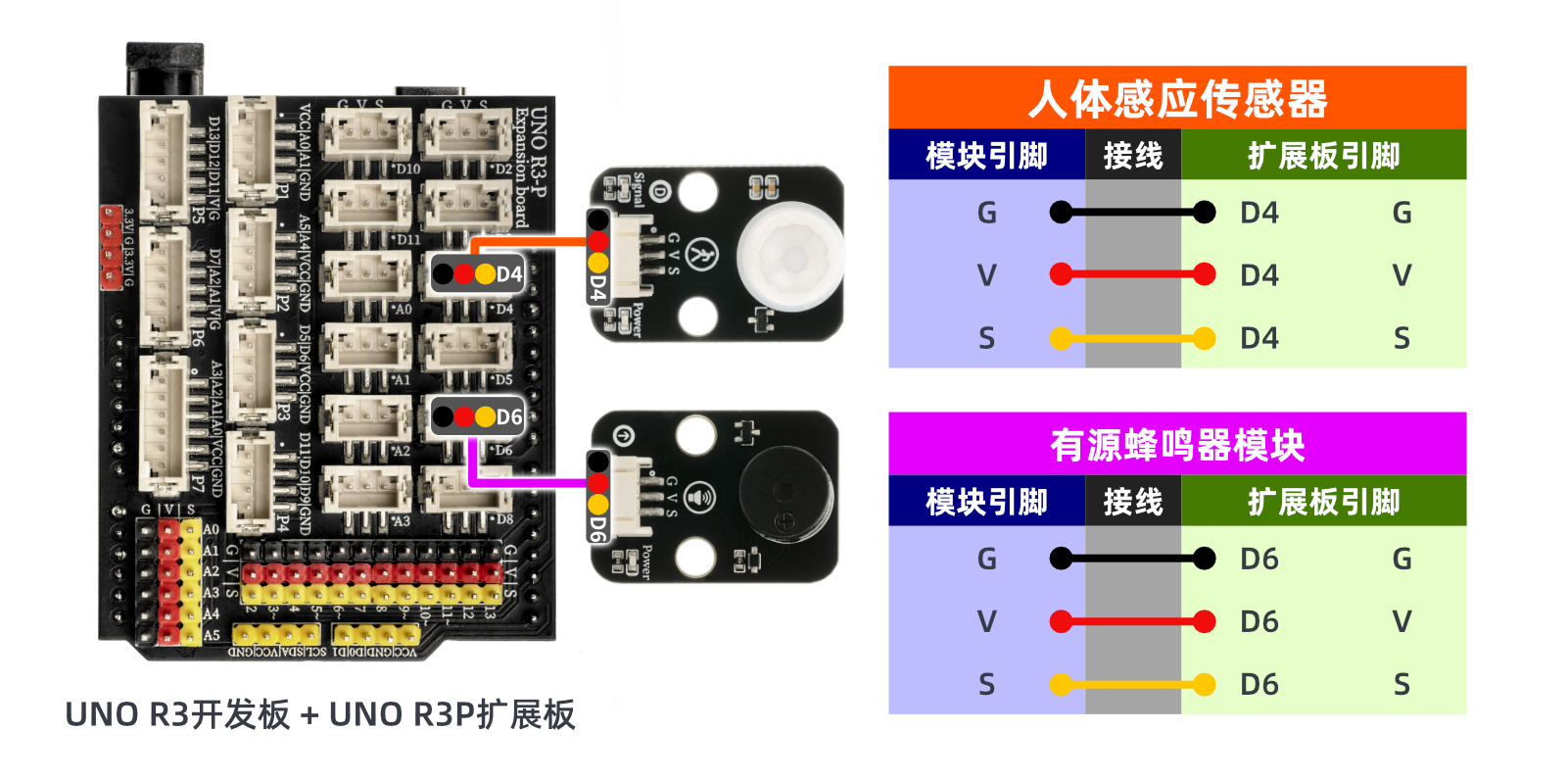

電路接線圖：

ESP32 測試環境搭建

準備配件：等更新...

電路接線圖：等更新...

9、視頻教學

Arduino UNO視頻教學:點擊查看

ESP32 Python視頻教學：點擊查看

10、測試結果

Arduino UNO測試結果：

人體感測器在檢測到人體移動時，會產生一個高電平（1），使蜂鳴器響起；當未檢測到範圍內有人移動時，蜂鳴器不響。

ESP32 Python測試結論：

人體感測器在檢測到人體移動時，會產生一個高電平（1），使蜂鳴器響起；當未檢測到範圍內有人移動時，蜂鳴器不響。
