ESP32－S3－UNO－R1

1、介紹

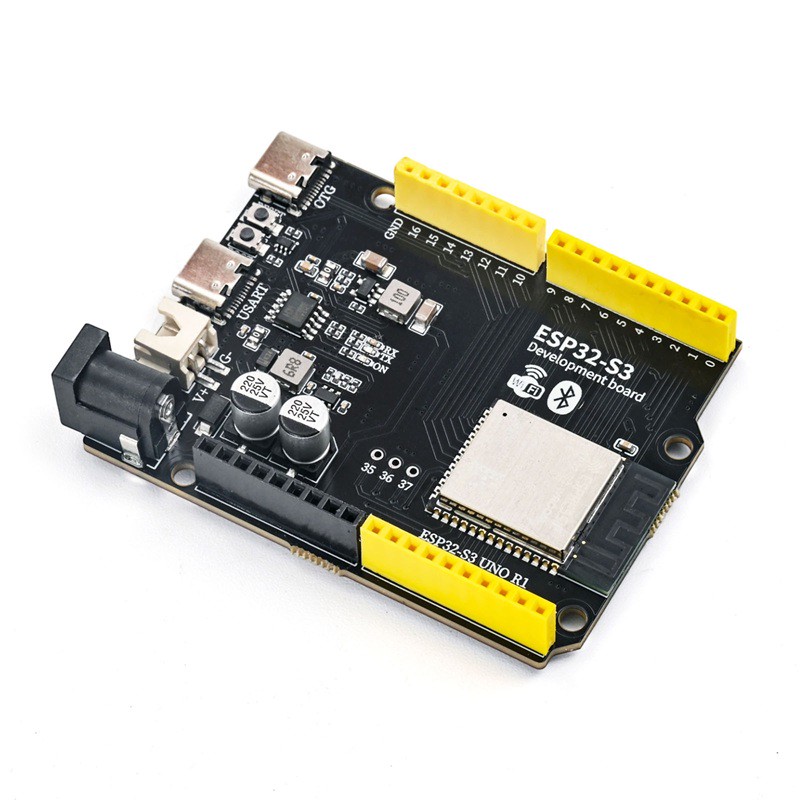

ESP32-S3-UNO-R1 是兼容 UNO 外形尺寸的 ESP32-S3 開發板，主控採用ESP32-S3-WROOM-1-N16R8模組，集成 Wi-Fi 2.4G、藍牙 5.0；板載兩路 Type-C 接口，USB2 為 USB 電源輸入與程序下載口，USB1 僅作為 ESP32-S3 原生 USB-OTG 接口；採用 CH340K 實現 USB 轉串口；TPS54302DDCR 實現寬壓外部直流輸入輸出 5.5V；RY3430 同步降壓 DC‑DC 集成電路輸出 3.3V 給主控模組供電；支援 Type‑C USB 供電、外部 VIN 直流供電兩種供電方式；排釘引腳兼容 UNO 式擴展板，面向物聯網項目、無線原型開發、創客教學、單片機實驗。

樂鑫官方數據手冊：esp32-s3-wroom-1_wroom-1u_datasheet_tw.pdf

2、技術規格

主控模組	ESP32-S3-WROOM-1-N16R8
CPU	Xtensa LX7雙核，主頻 240MHz
模組供電	3.3V，由 RY3430 離出；推薦工作 3.0~3.6V
供電輸入	USB2 Type-C 5V；VIN DC 6‑12V
下載接口	USB2，CH340K 串口，同時作為板卡 USB 電源輸入口
WIFI	2.4 GHz Wi-Fi (802.11b/g/n)
藍牙標準	藍牙 5.0 LE
晶片時鐘頻率	240 MHz
Flash	16 MB
PSRAM	8 MB
OTG Type-C	USB1 直連 ESP32‑S3 GPIO19 USB‑D‑、GPIO20 USB‑D+，僅 OTG 功能
5V 降壓晶片	TPS54302DDCR；輸入 4.5‑28V；輸出5.5V 持續 3A；400kHz 同步 Buck，內置保護；輸出串聯 DSK34 二極管
隔離二極管	DSK34；TPS54302DDCR 輸出 5.5V，經過二極管壓降後約 5V，一路送入 RY3430 輸入引腳，另一路供給擴展排釘 5V 電源軌
3.3V DC‑DC 芯片	RY3430；輸入 2.5‑5.5V；輸出固定 3.3V，最大輸出 3A；1.2MHz 開關頻率；PFM/PWM 輕載高效；內置過流、短路、過溫保護，SOT‑23‑5 封裝
排釘接口	UNO 式排釘接口；USB2 輸入電源經過自恢復保險絲後連接到擴展排釘 5V 電源軌；VIN 電源時，TPS54302DDCR 輸出 5.5V 經 DSK34 二極管降壓至約 5V 後供給擴展排釘 5V 電源軌

⚠️重要：ESP32‑S3 模組 IO 為 3.3V 電平，嚴禁直接接入 5V 信号，否則燒毀 IO 口；VIN 最高輸入 12V，長期工作建議 6‑12V；USB1 為純 OTG 口，不能下載程序，不能作為主電源輸入。

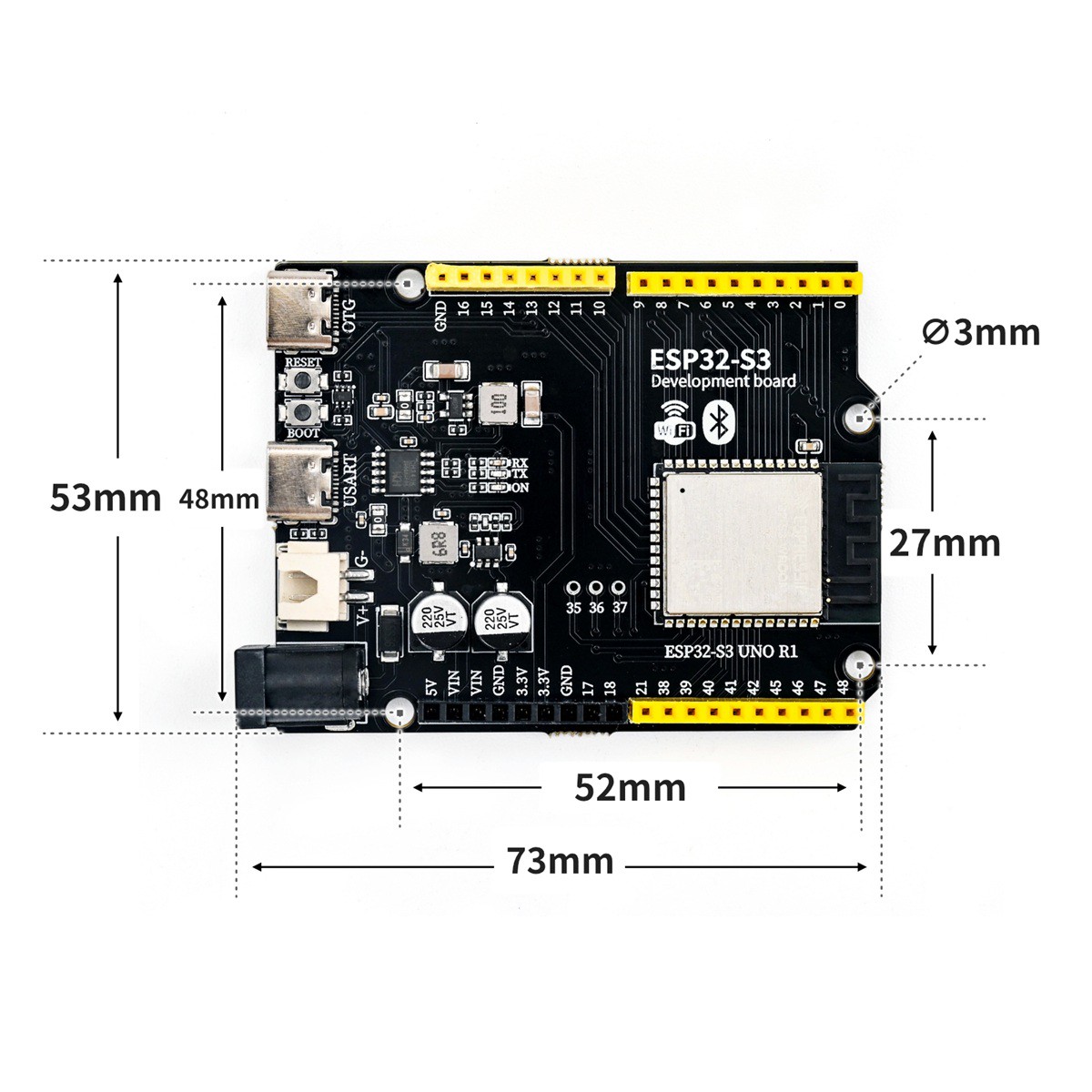

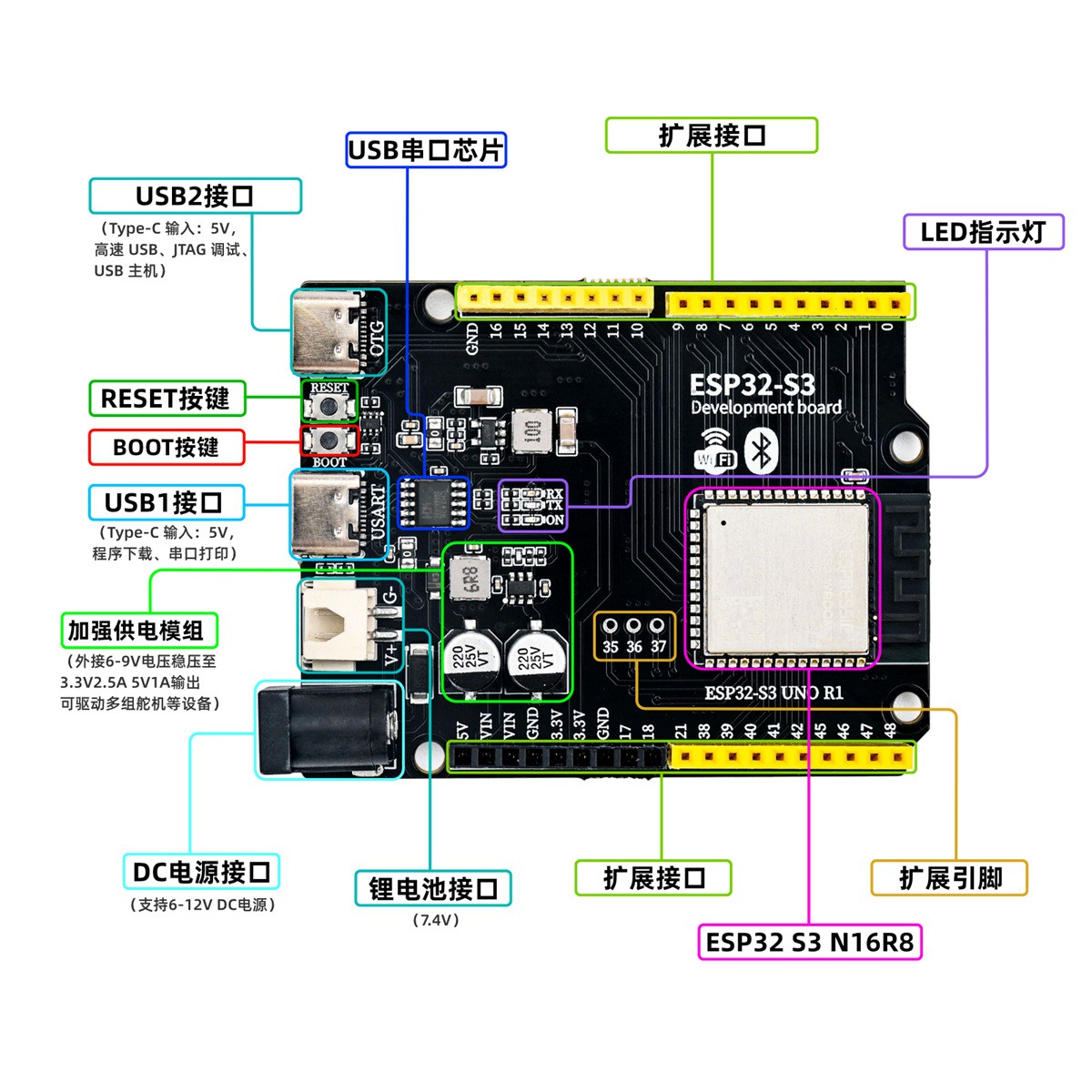

3、特徵

1、主控模組：ESP32-S3-WROOM-1-N16R8，雙核 LX7，240MHz,16MB Flash，8MB PSRAM，板載 PCB 天線，Wi-Fi 802.11b/g/n + Bluetooth5 LE
2、USB 接口：兩路 Type-C；USB2:CH340K USB 轉串口，兼具 USB 電源輸入、程序下載功能；USB1: 僅 ESP32-S3 USB-OTG (GPIO19/20), 支持USB設備 / 主機功能，不用于下載供電.
3、USB 轉串口：CH340K,內置時鐘無需外部晶振，內置防倒灌二極體，實現程序下載、串口調試輸出。
4、供電模式：USB2Type-C5V 供電；VIN 外部直流 6-12V 输入。
5、電源晶片：TPS54302DDCR 同步 Buck 降壓輸出5.5V, 輸出經過 DSK34 二極體壓降後，一路給到 RY3430 输入端，另一路給到擴展排釘 5V；RY3430 同步DC-DC 降壓輸出 3.3V，最大輸出 3A,1.2MHz 開關頻率，為 ESP32-S3 模組及 3.3V 外設供電.
6、IO 資源：引出 GPIO、ADC、SPI、I2C、UART，相容 UNO 排釘；支援觸摸、ADC、RMT 外設。
7、外設：复位按鈕、BOOT 下載按鈕；電源 LED、TX/RX 串口 LED；板載 LED 指示燈；相容 UNOR3 扩展板堆疊。
