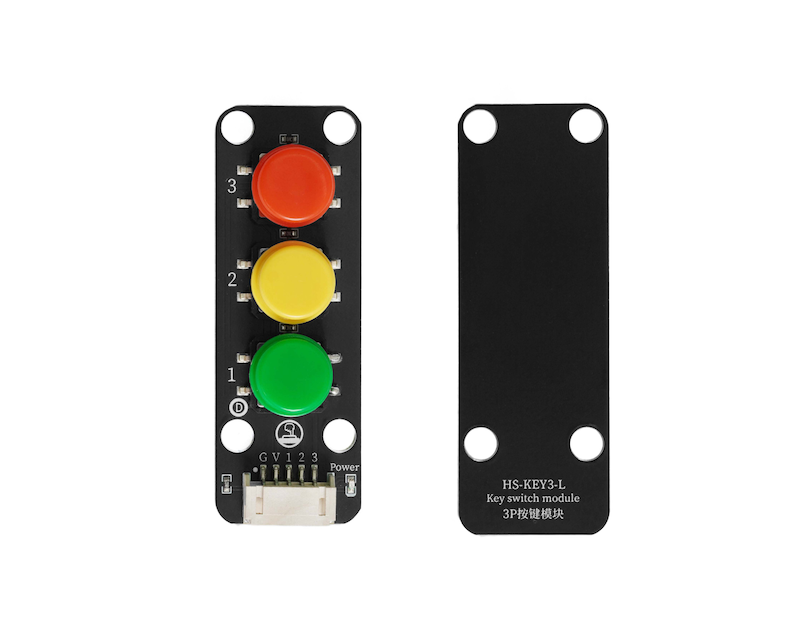

HS-KEY3-L 3P按鍵模組

1、介紹

2、原理圖

3P按鈕模塊-HS-KEY3-L 原理圖點擊查看

3、模組參數

• 供電電壓：3.3V / 5V

• 連接方式：PH2.0端子線

• 安裝方式：積木固定

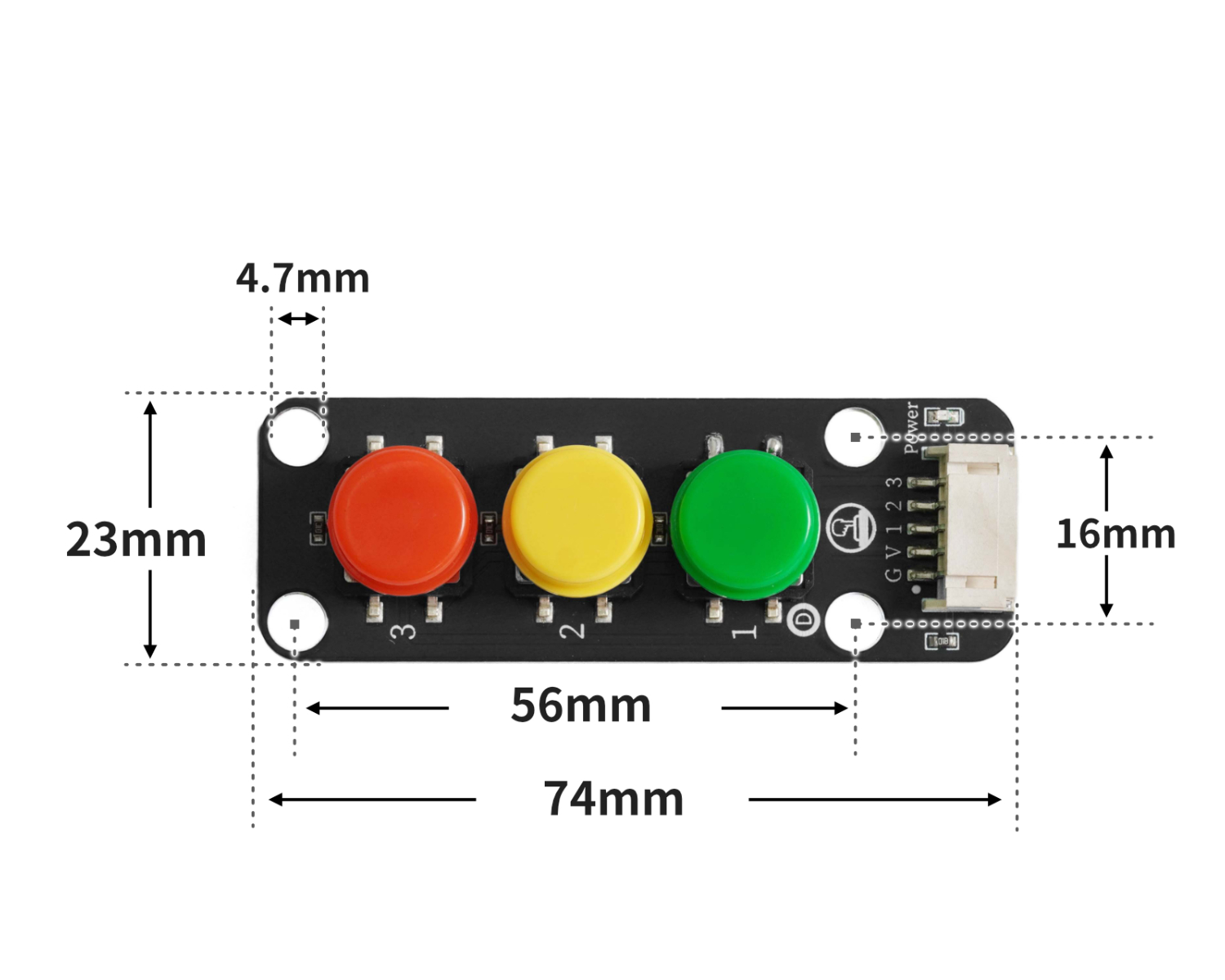

4、電路板尺寸

5、Arduino IDE示範程序

注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
Arduino IDE 庁件文件下載及導入教範：點擊查看

示範程序（UNO開發板）：

volatile int light;

void setup(){
  light = 0;
  pinMode(6, OUTPUT);
  analogWrite(6, 0);
  pinMode(11, INPUT);
  pinMode(9, INPUT);
  pinMode(13, INPUT);
}

void loop(){
  //led灯接D6引脚：四位按键模块1~4分别接开发板11，9，13
  //
  //

  if (digitalRead(11) == 0) {
    light = 0;

  } else if (digitalRead(9) == 0) {
    light = 20;
  } else if (digitalRead(13) == 0) {
    light = 255;
  }
  delay(10);
  analogWrite(6, light);

}

6、ESP32 Python 示例（適用於Mixly IDE /米思齊）

開發板選擇 Python ESP32 【ESP32 Generic(4MB)】切換為代碼模式上傳

注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE ESP32庫檔案下載及匯入教學：點擊查看

示例程式（ESP32-Python）：

待更新...

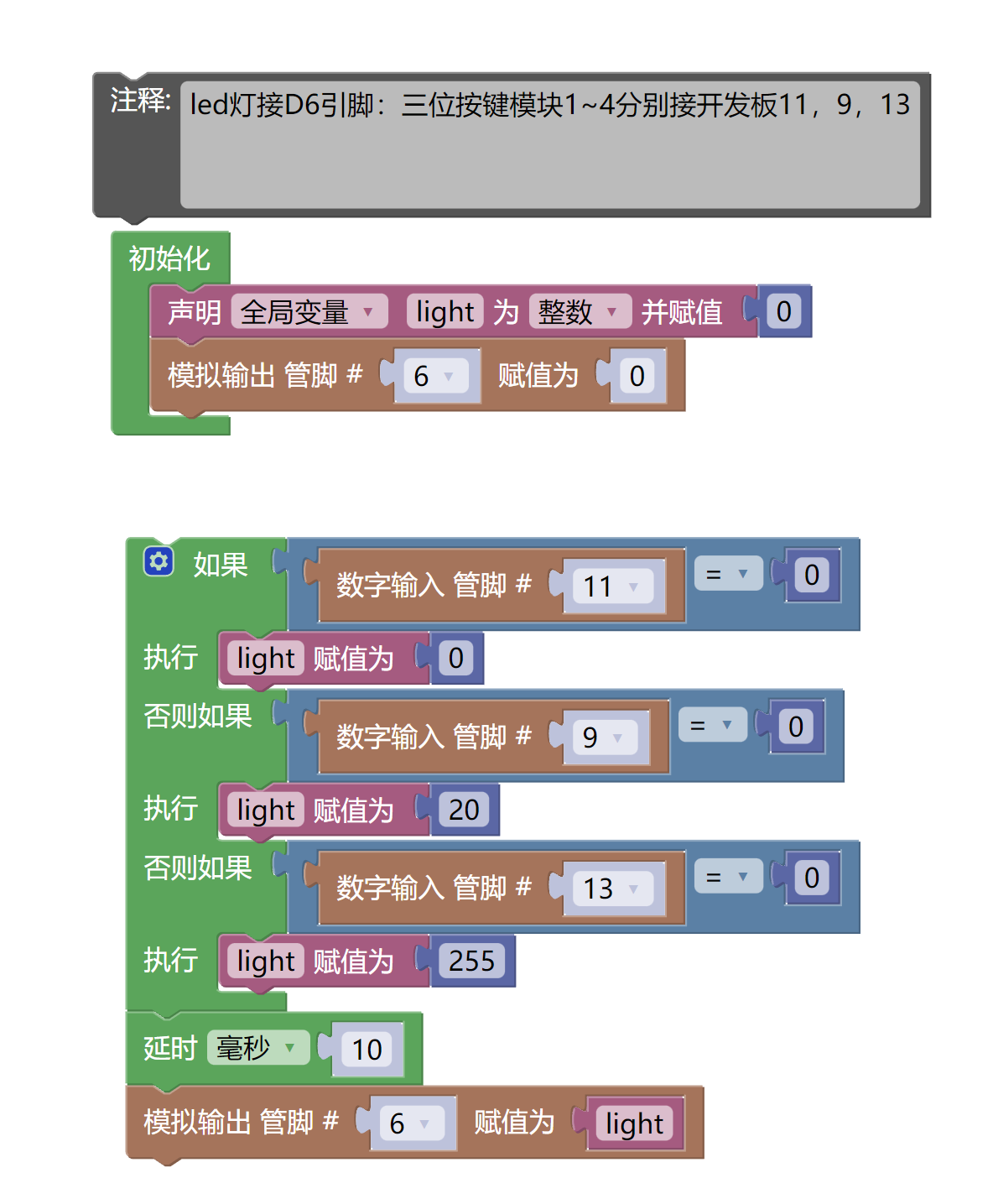

7、米思齊 Mixly 示例程式（圖形化語言）

示範程序（UNO開發板）：點擊下載
注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE Arduino 圖庫檔案下載及匯入教學：點擊查看

示範程序（ESP32開發板）：點擊下載
注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE ESP32庫檔案下載及匯入教學：點擊查看

圖片待更新...

8、測試環境搭建

Arduino UNO 測試環境搭建

準備配件：

• HELLO STEM UNO R3 開發板 *1

• HELLO STEM UNO R3 P 扩展板 *1

• USB type-c 資料線 *1

• LED燈模塊（HS-F08L）*1

• 3位模擬按鍵模塊（HS-KEY3-L）*1

• PH2.0 5P雙頭端子線 *1
  PH2.0 3P雙頭端子線 *1

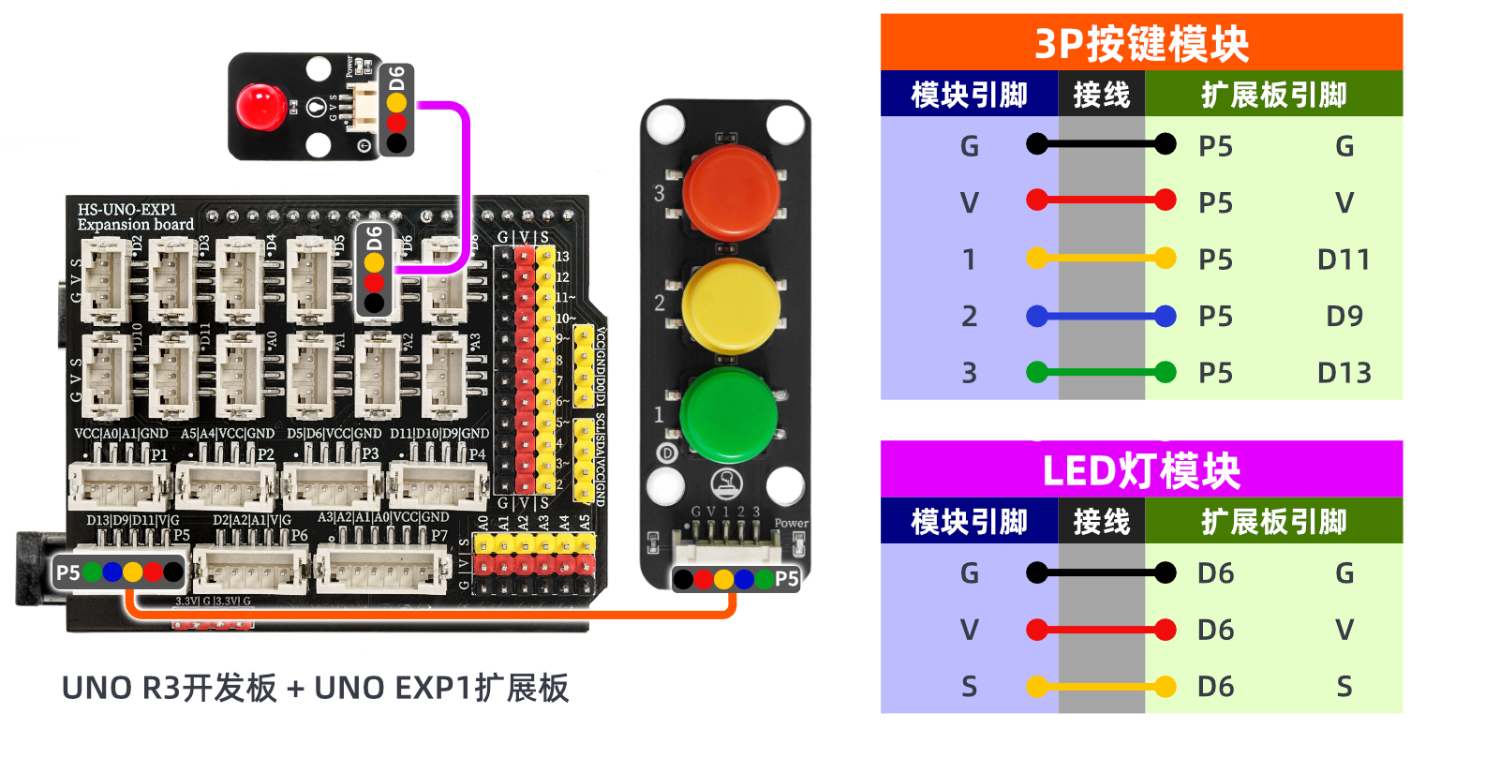

電路接線圖：

ESP32 測試環境搭建

準備配件：等更新...

電路接線圖：等更新...

9、視頻教學

視頻教學：點擊查看

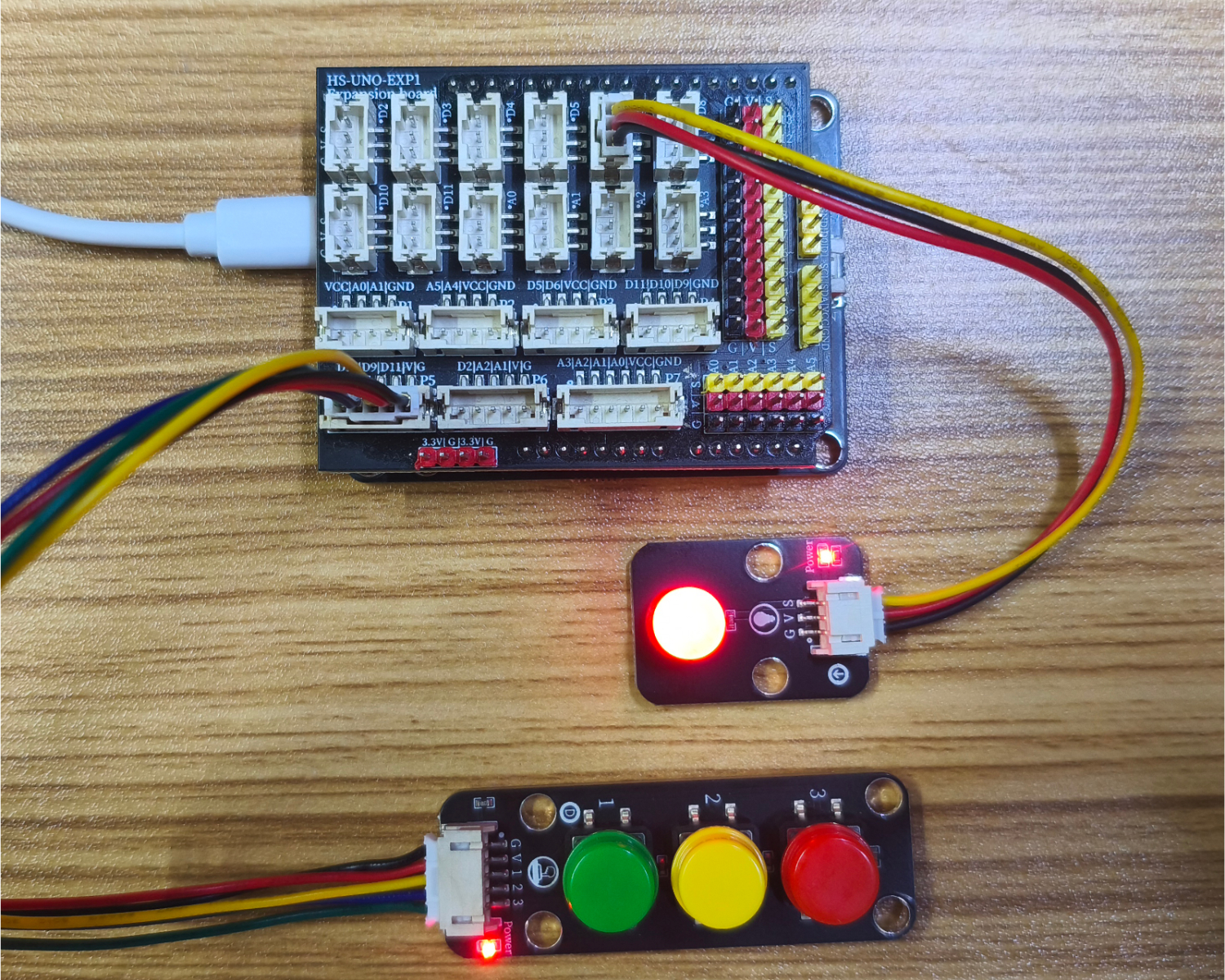

10、測試結果

Arduino UNO 混试结果：

器件連接好線之後，將上述程式燒錄到UNO-R3 PRO開發板之後，接通電源。按下不同按鈕後，led的亮度也會有不同。
