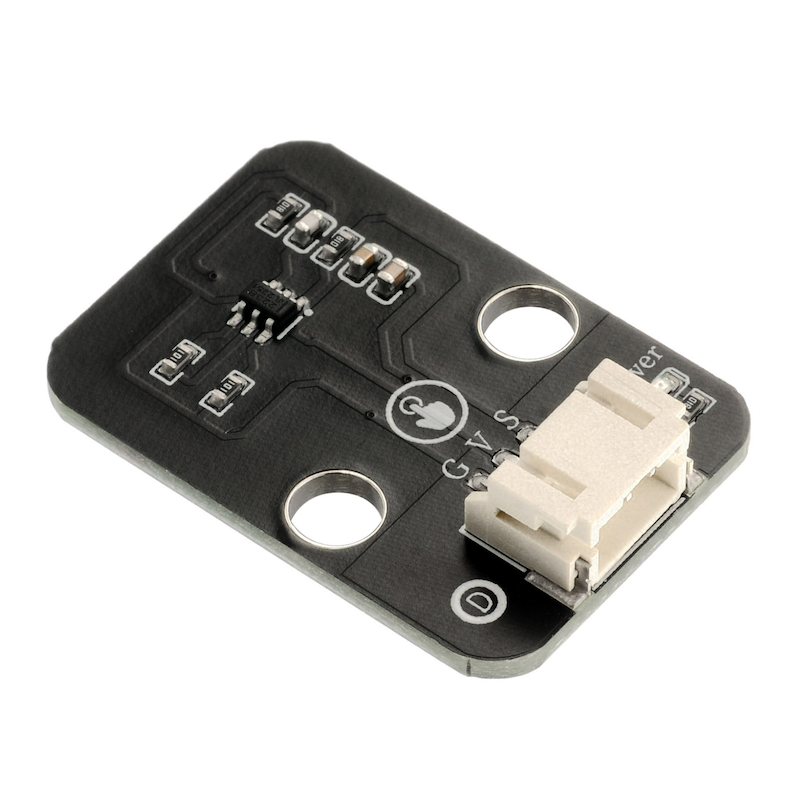

HS-S43-L 觸摸感應器

1、介紹

2、原理圖

3、模組參數

引腳名稱	描述
G	GND（電源輸入負極）
V	VCC（電源輸入正極）
S	數字信號引腳

供電電壓：3.3V / 5V
連接方式：PH2.0 端子線
安裝方式：雙螺絲固定

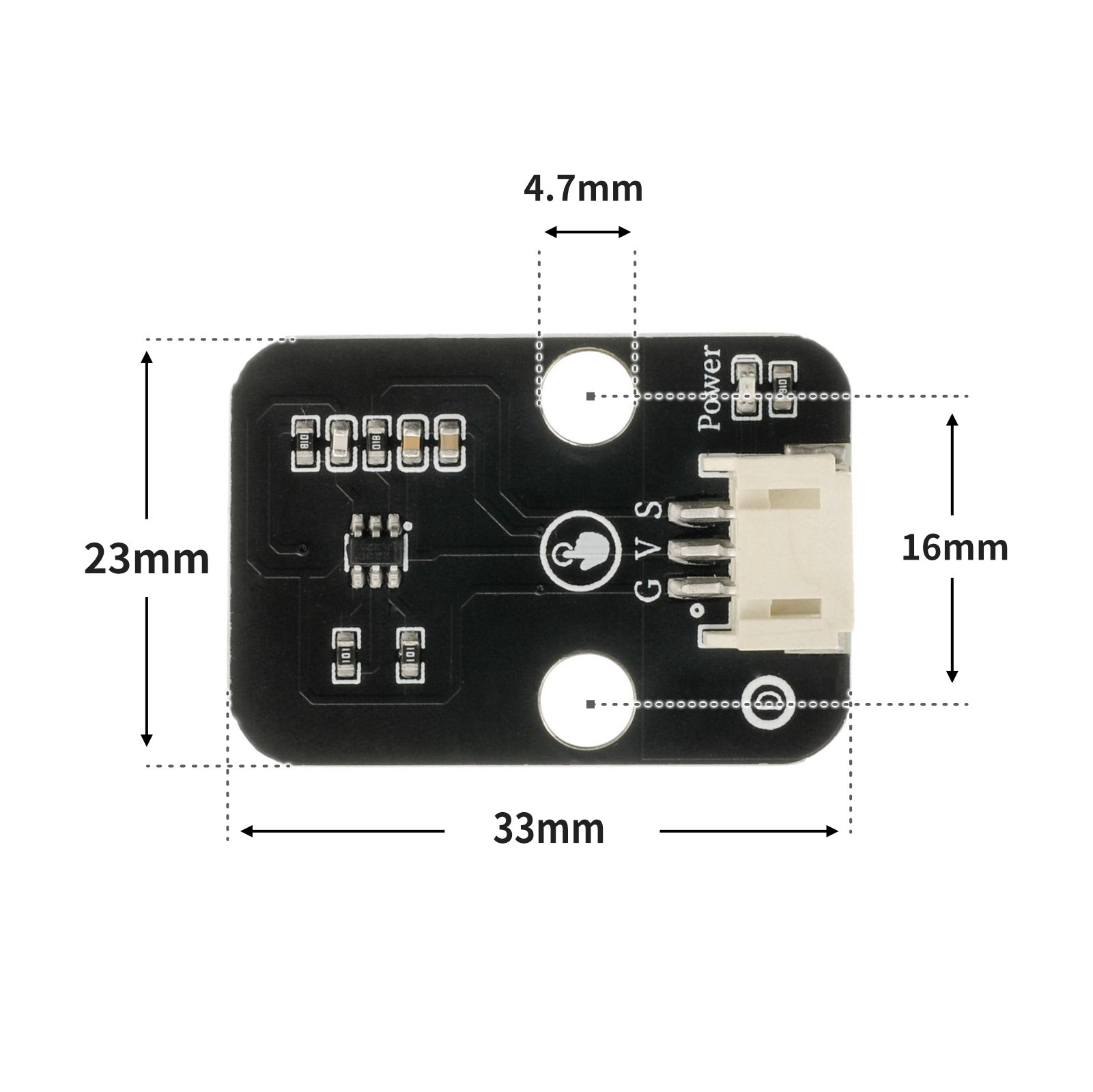

4、電路板尺寸

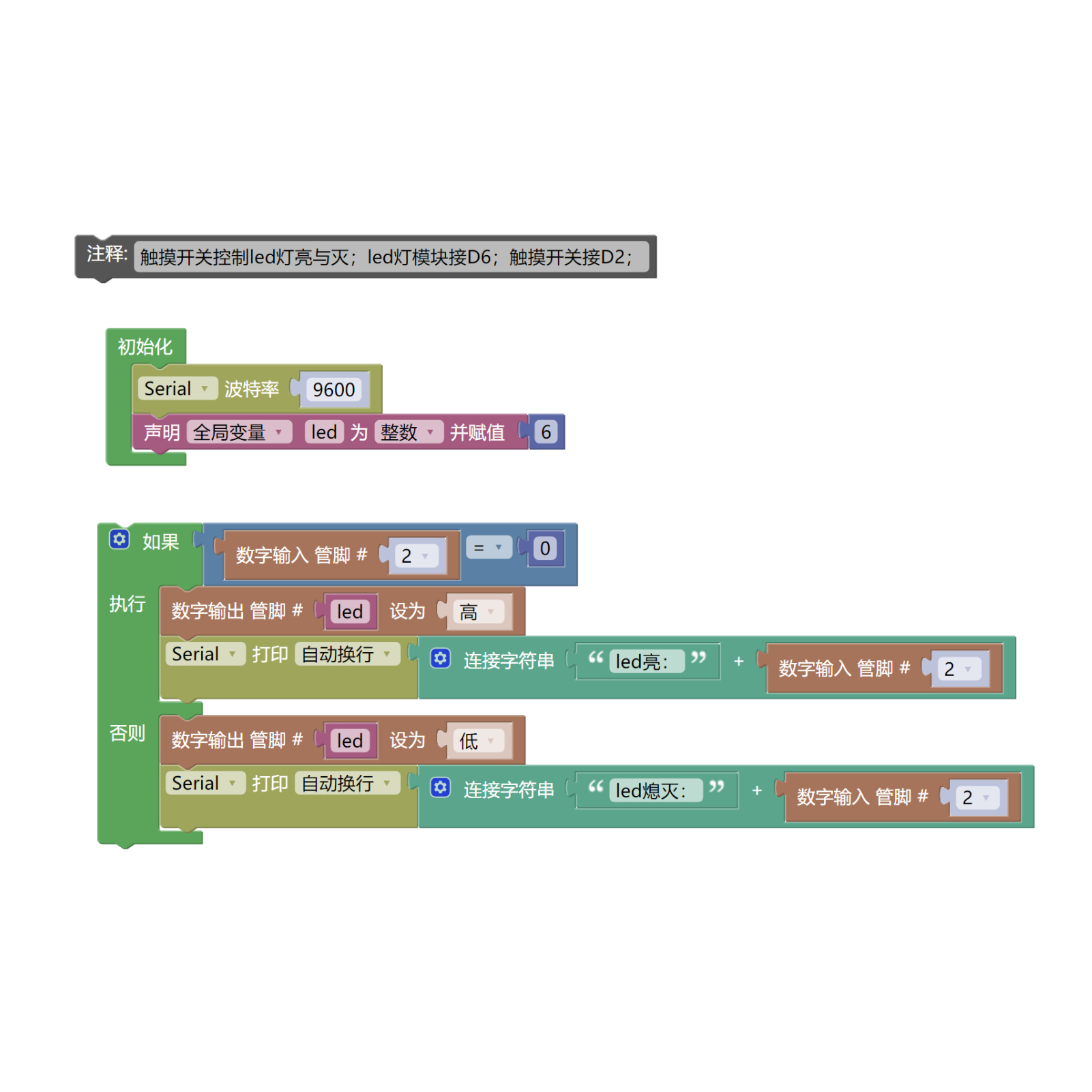

5、Arduino IDE示範程序

注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
Arduino IDE 庁件文件下載及導入教範：點擊查看

示範程序（UNO開發板）：

volatile int led;
void setup(){
 Serial.begin(9600);
 led = 9;
 pinMode(2, INPUT);
}
void loop(){

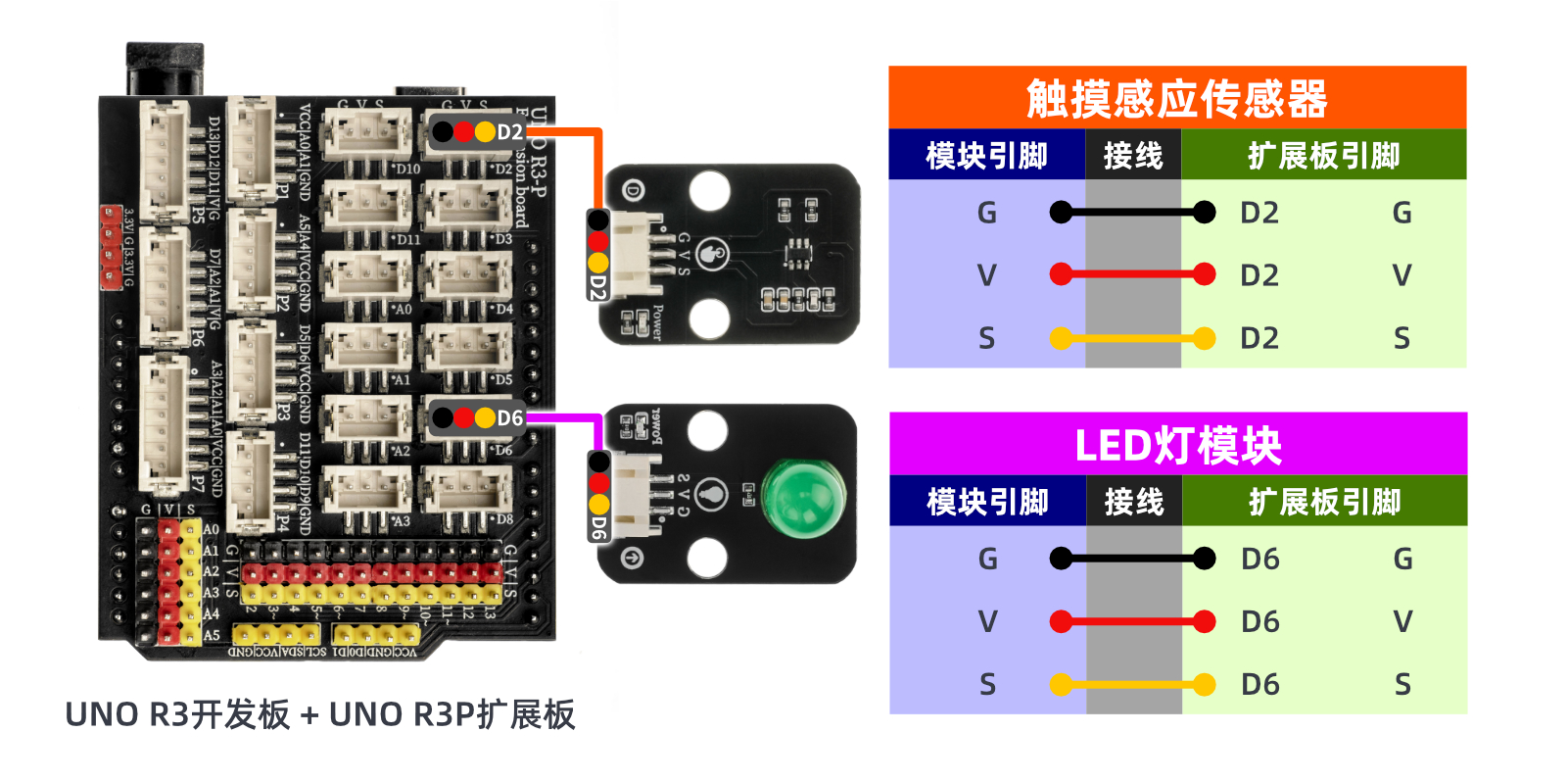

 //触摸开关控制led灯亮与灭；led灯模块接D9；触摸开关接D2；
 if (digitalRead(2) == 0) {
 pinMode(led, OUTPUT);
 digitalWrite(led,HIGH);
 Serial.println(String("led亮：") + String(digitalRead(2)));
 } else {
 pinMode(led, OUTPUT);
 digitalWrite(led,LOW);
 Serial.println(String("led熄灭：") + String(digitalRead(2)));
 }
}

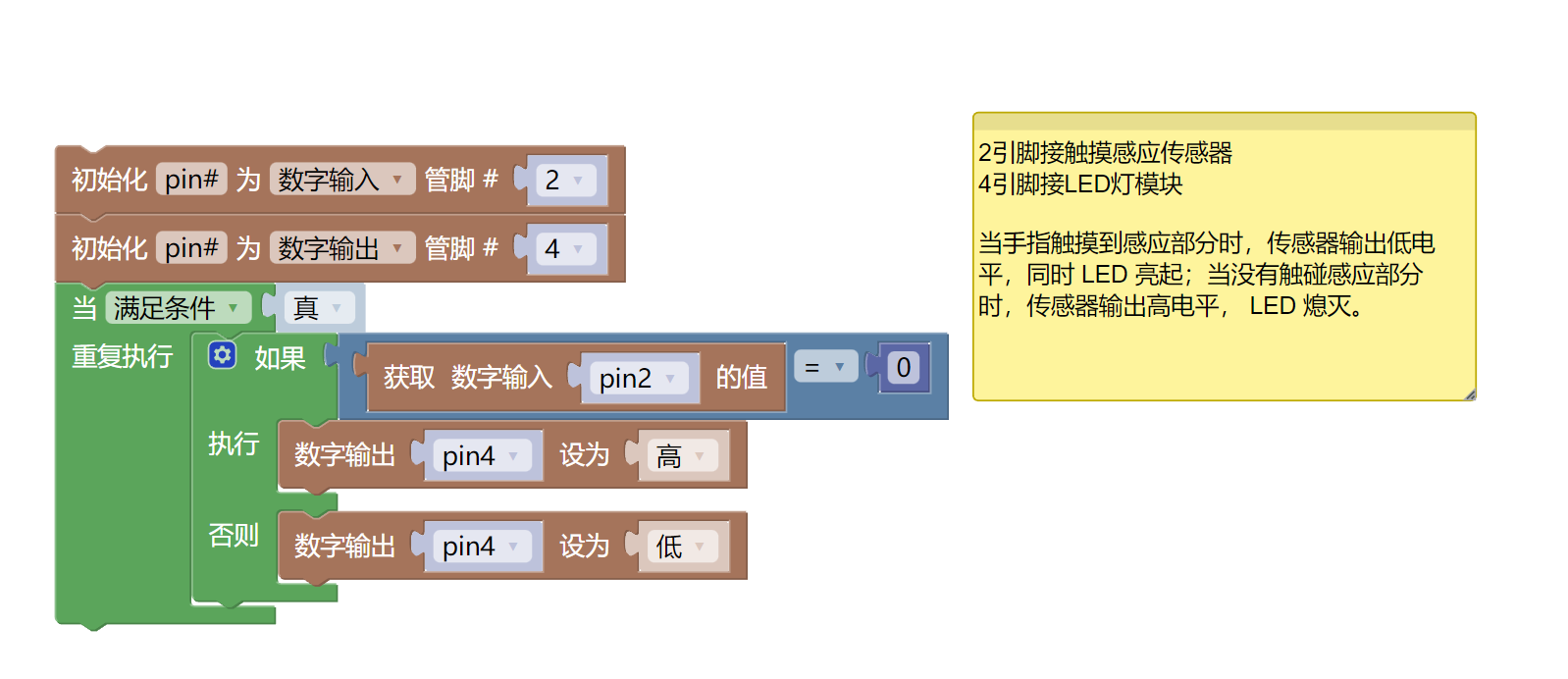

6、ESP32 Python 示例（適用於Mixly IDE /米思齊）

開發板選擇 Python ESP32 【ESP32 Generic(4MB)】切換為代碼模式上傳

注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE ESP32庫檔案下載及匯入教學：點擊查看

示例程式（ESP32-Python）：

import machine

pin2 = machine.Pin(2, machine.Pin.IN)
pin4 = machine.Pin(4, machine.Pin.OUT)
while True:
if pin2.value() == 0:
pin4.value(1)
else:
pin4.value(0)
