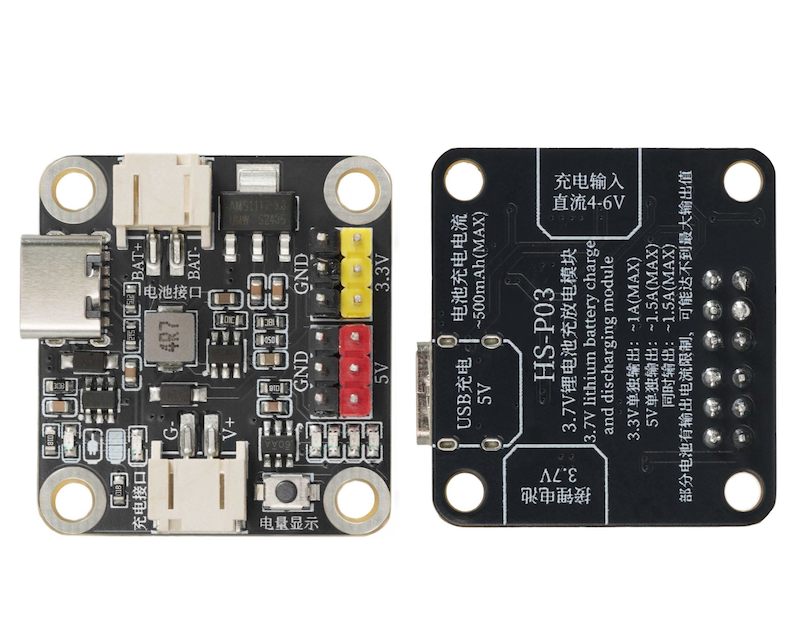

1、介紹
該模塊按下開關可以顯示鋰電池電量，充電時，充電指示紅燈會亮起，直觀顯示充電狀態。當電池充滿電時，充滿電指示藍燈亮起，提示充電完成。支持多種充電輸入方式，能接受直流 4 - 6V 輸入。配備 Type-C 5V 充電口，且設有 USB 充電 5V 接口。能提供多種電壓輸出，有 3.3V 和 5V 輸出接口，可滿足不同用電設備的需求。3.3V 獨立輸出最大電流約 1A，5V 獨立輸出最大電流約 1.5A ，同時輸出時最大電流約 1.5A ，不過部分電池因自身限制，實際輸出可能達不到最大值。

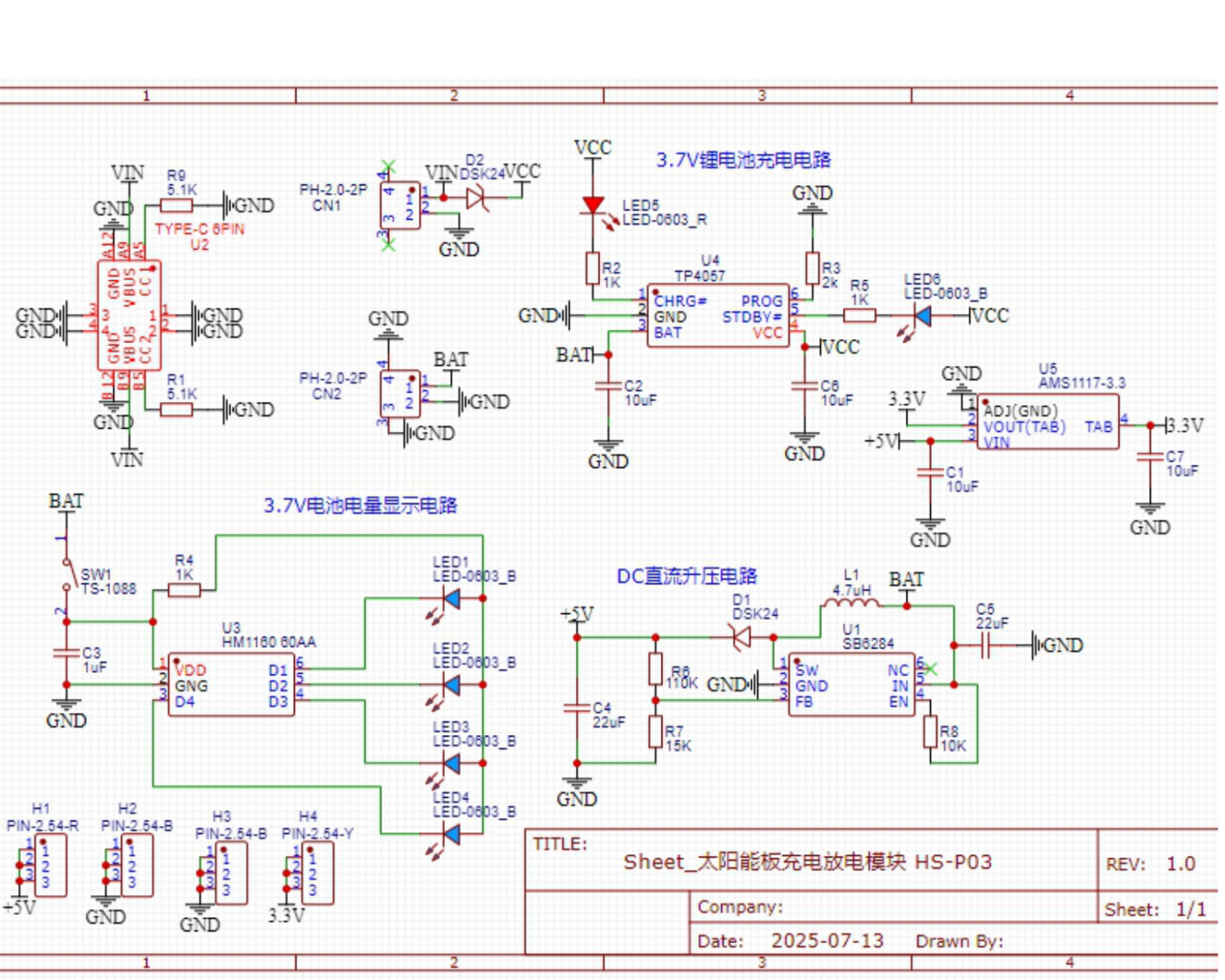

2、原理圖
3、模組參數
引腳名稱 | 描述 |
|---|---|
G | GND（電源輸出負極） |
5V | VCC（電源輸出正極） |
3.3V | VCC（電源輸出正極） |
供電電壓：3.3V / 5V
連接方式：PH2.0端子線
安裝方式：螺絲固定
工作溫度：40°~80℃
充電時：紅燈指示燈亮起
充電完畢：藍色指示燈亮起

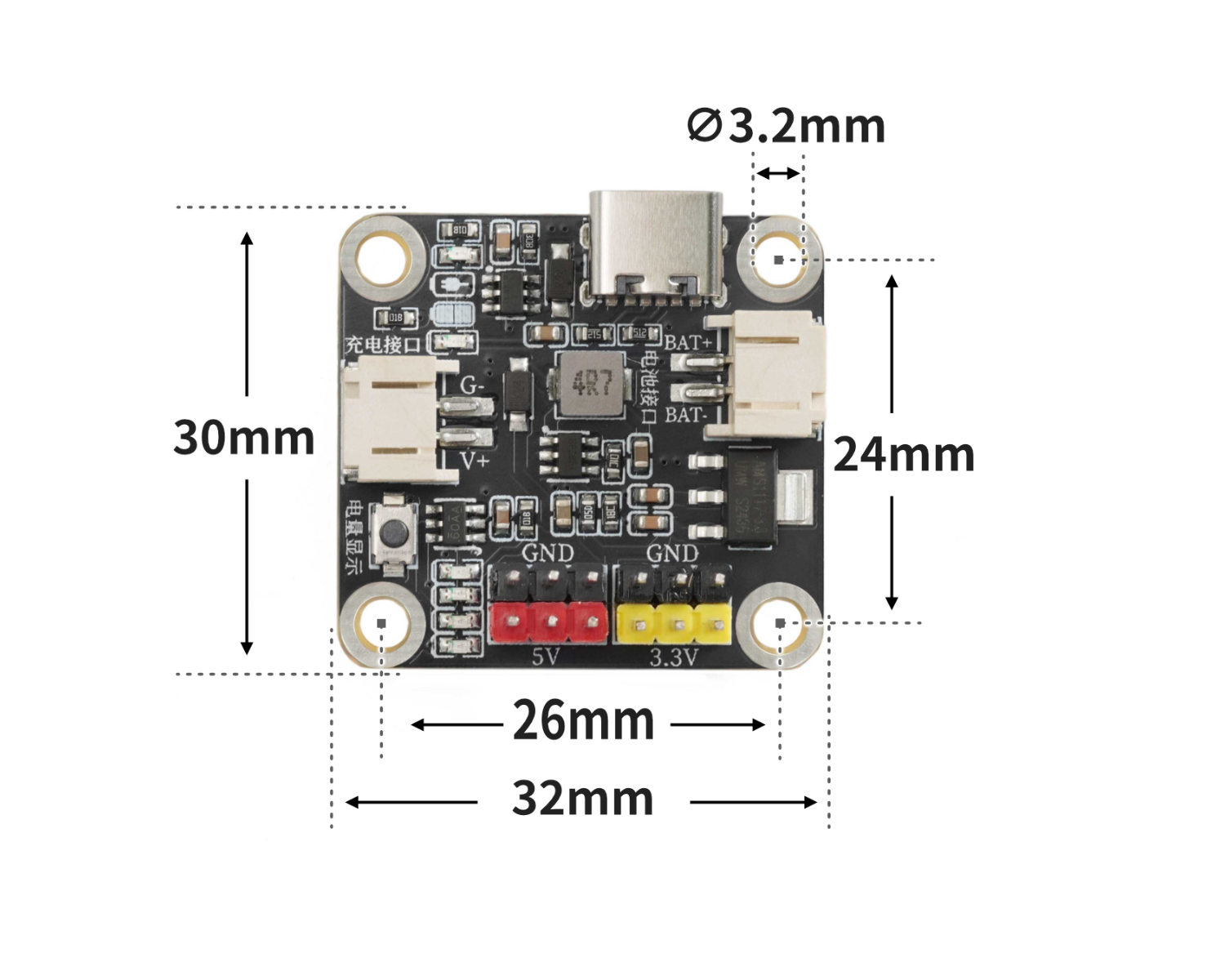

4、電路板尺寸
5、技術參數
名稱： 3.7V 鋰電池充放電模組
型號：HS-P03
接口類型：USB接口、
模組尺寸：30mm*32mm
孔間距：24mm、26mm 孔直徑：3.2mm
安裝方式：螺絲/積木固定
工作溫度：40°~80℃
充電時：紅燈指示燈亮起
充電完畢：藍色指示燈亮起

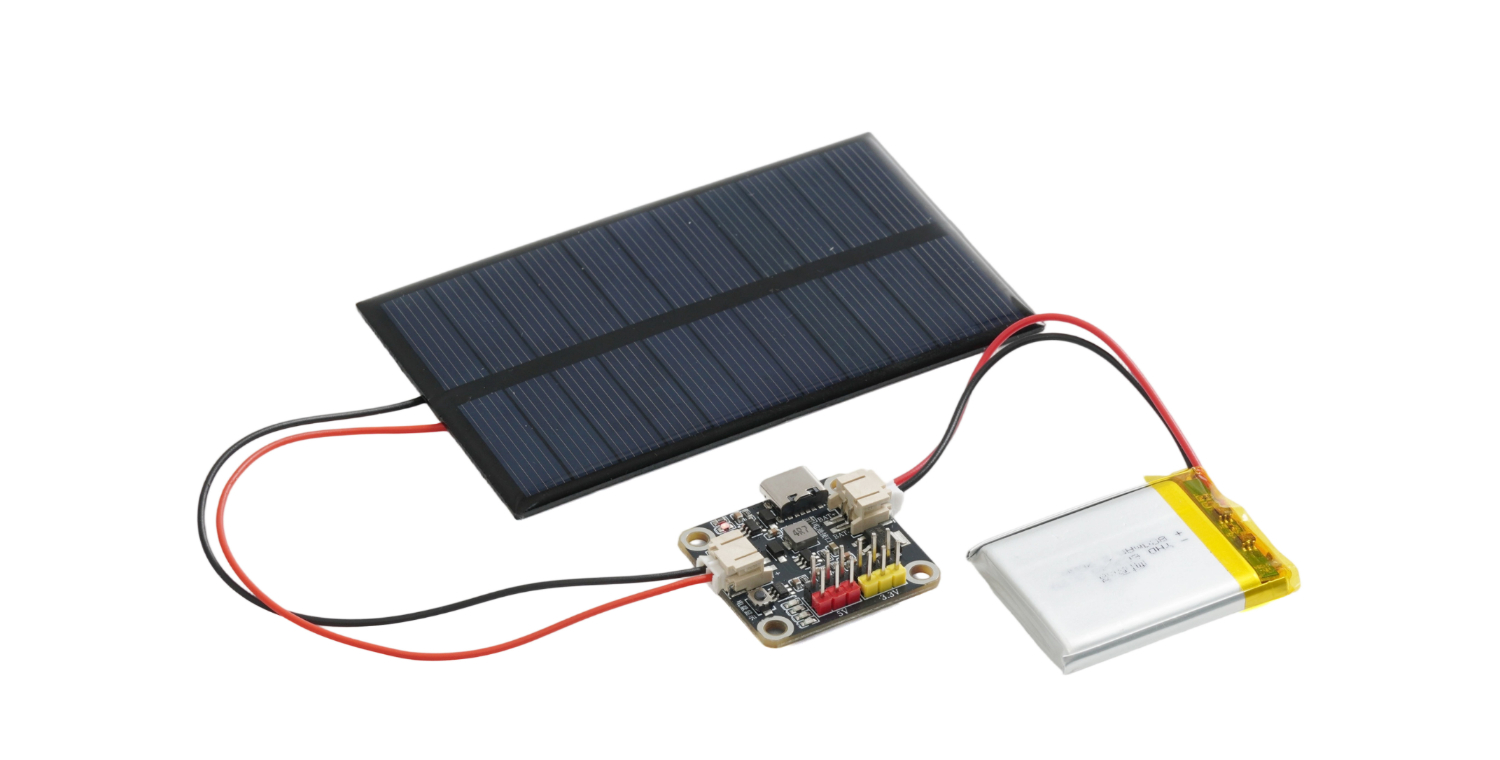

6、測試環境搭建
測試環境搭建

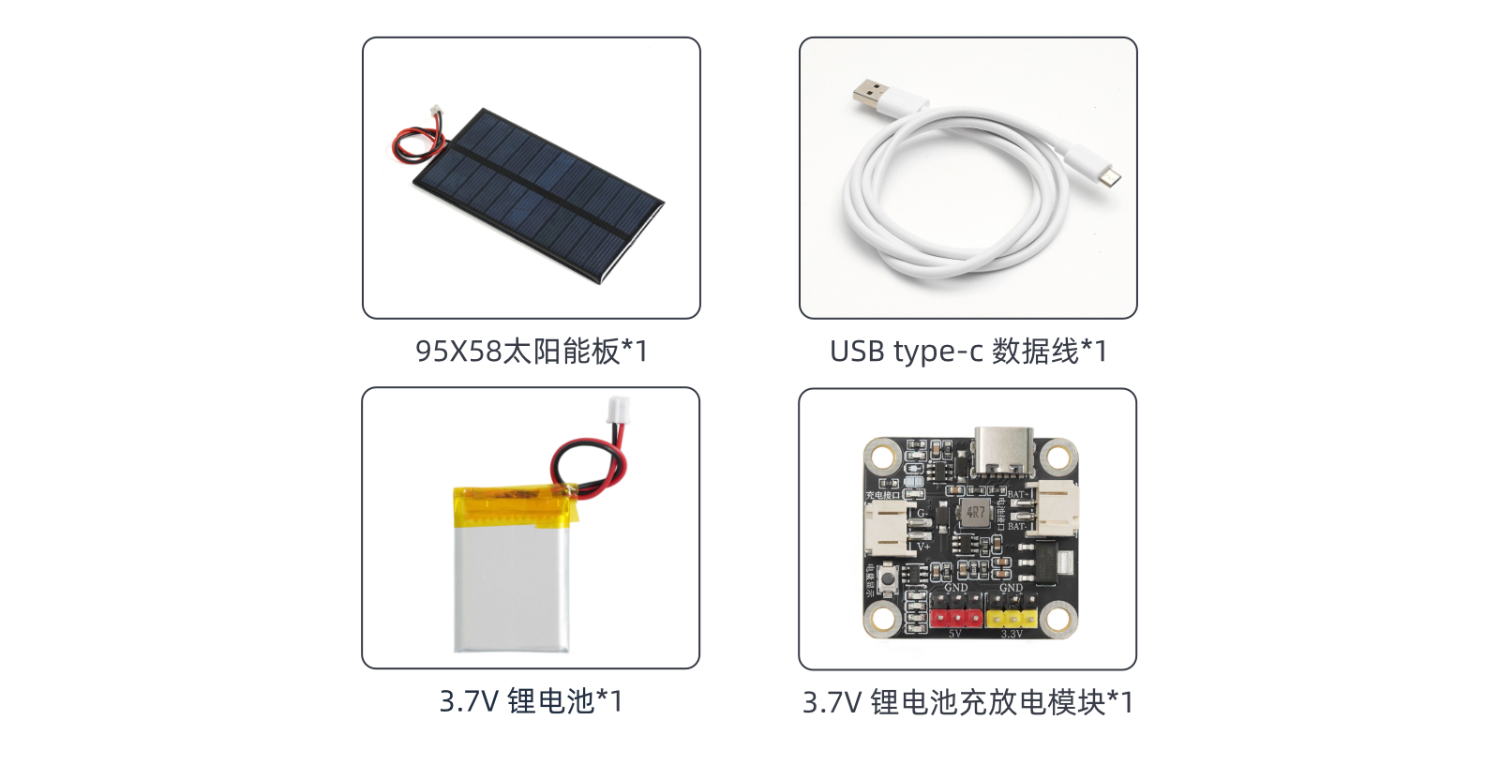

準備配件：
磁吸式電磁鐵模組（HS-P03）*1
3.3v電池包
太陽能光伏板
配件：
7、視頻教學
視頻教學:點擊查看
8、測試結論
測試結論：
隨著光照強度變化，充電時間不同。比如在充足直射陽光下，可能數小時就能將鋰電池從低電量充至滿電；若光照強度不夠，如陰天或室內弱光環境，充電時間會大幅延長，甚至可能無法有效充電。
