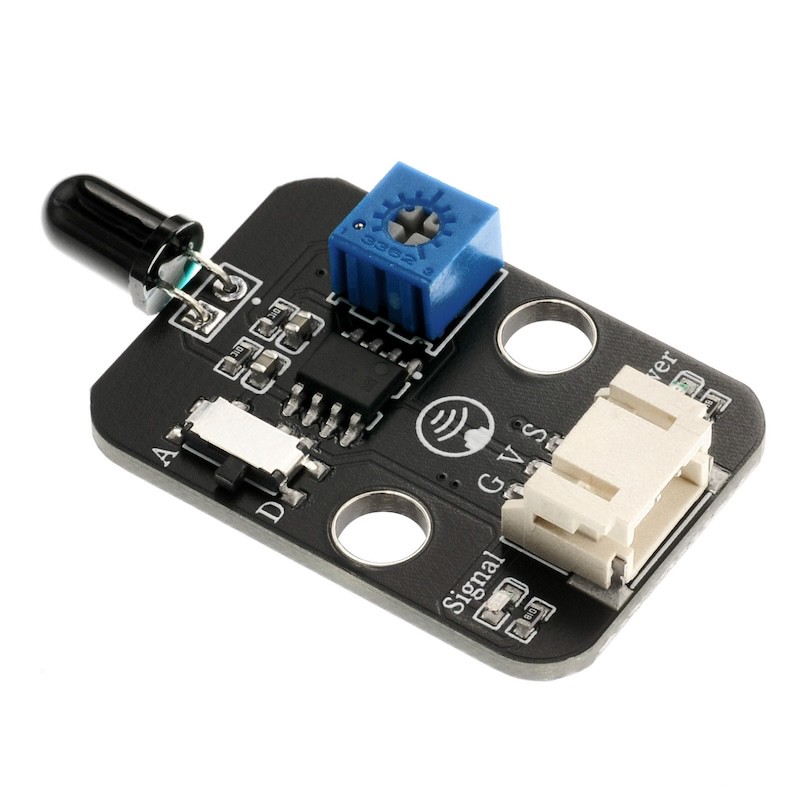

HS-S08-L 紅外信號接收模組（火焰傳感器）

1、介紹

2、原理圖

紅外信號接收模塊-HS-S08-L 圖紙點擊查看

3、模組參數

• 供電電壓：3.3V / 5V

• 連接方式：PH2.0 3P端子線

• 安裝方式：雙螺絲固定

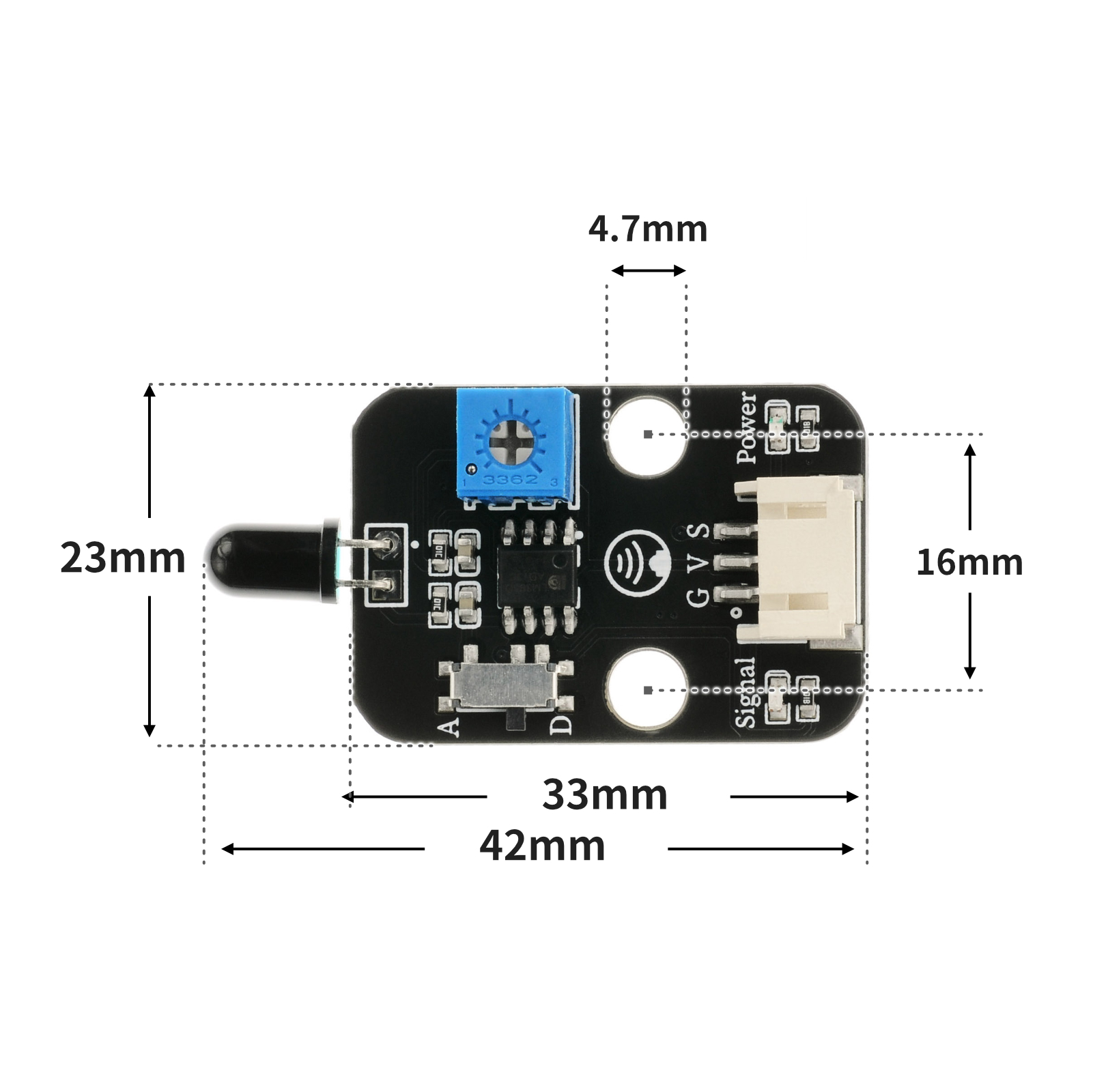

4、電路板尺寸

5、Arduino IDE示範程序

注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
Arduino IDE 庁件文件下載及導入教範：點擊查看

示範程序（UNO開發板）：

volatile int value;
void setup(){
 Serial.begin(9600);
 value = 0;
 pinMode(4, INPUT);
 pinMode(6, OUTPUT);
}
void loop(){
 value = digitalRead(4);
 Serial.print("火焰值：");
 Serial.println(value);
 delay(1000);
 if (value == 0) {
 tone(6,196);
 delay(2000);
 } else {
 noTone(6);
 }
}

6、ESP32 Python 示例（適用於Mixly IDE /米思齊）

開發板選擇 Python ESP32 【ESP32 Generic(4MB)】切換為代碼模式上傳

注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE ESP32庫檔案下載及匯入教學：點擊查看

示例程式（ESP32-Python）：

import machine
import music


pin2 = machine.Pin(2, machine.Pin.IN)
midi = music.MIDI(4)
while True:
if pin2.value() == 0:
midi.pitch_time(440, 2000)

7、米思齊 Mixly 示例程式（圖形化語言）

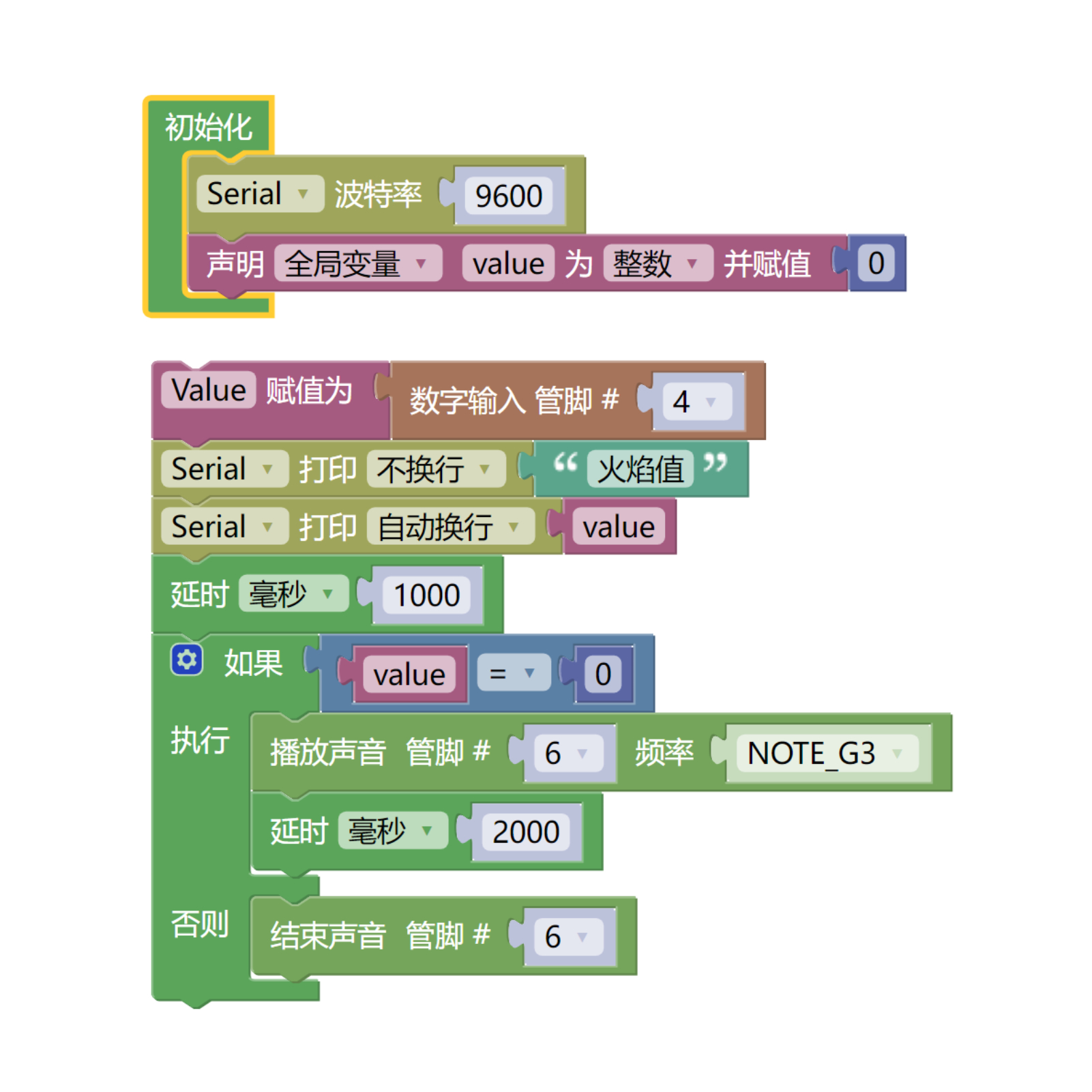

示範程序（UNO開發板）：點擊下載
注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE Arduino 圖庫檔案下載及匯入教學：點擊查看

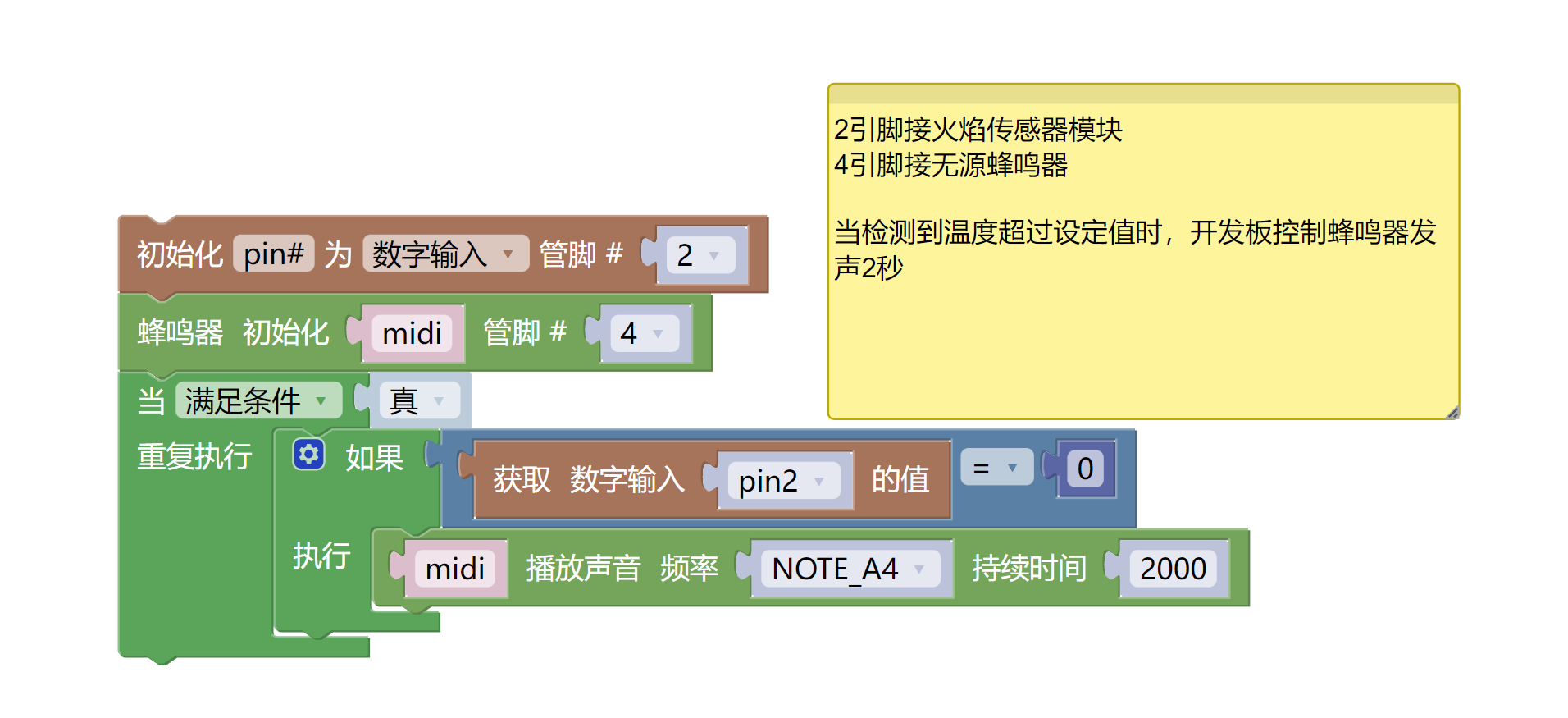

示範程序（ESP32開發板）：點擊下載
注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE ESP32庫檔案下載及匯入教學：點擊查看

8、測試環境搭建

Arduino UNO 測試環境搭建

準備配件：

• HELLO STEM UNO R3 開發板 *1

• HELLO STEM UNO R3 P 扩展板 *1

• USB type-c 資料線 *1

• 無源蜂鳴器模組（HS-F02A）*1

• 火焰感應器模組（HS-S08P）*1

• PH2.0 3P杜邦線 *1

• 1P母對母杜邦線 *3條 或 3P母對母杜邦線 *1條

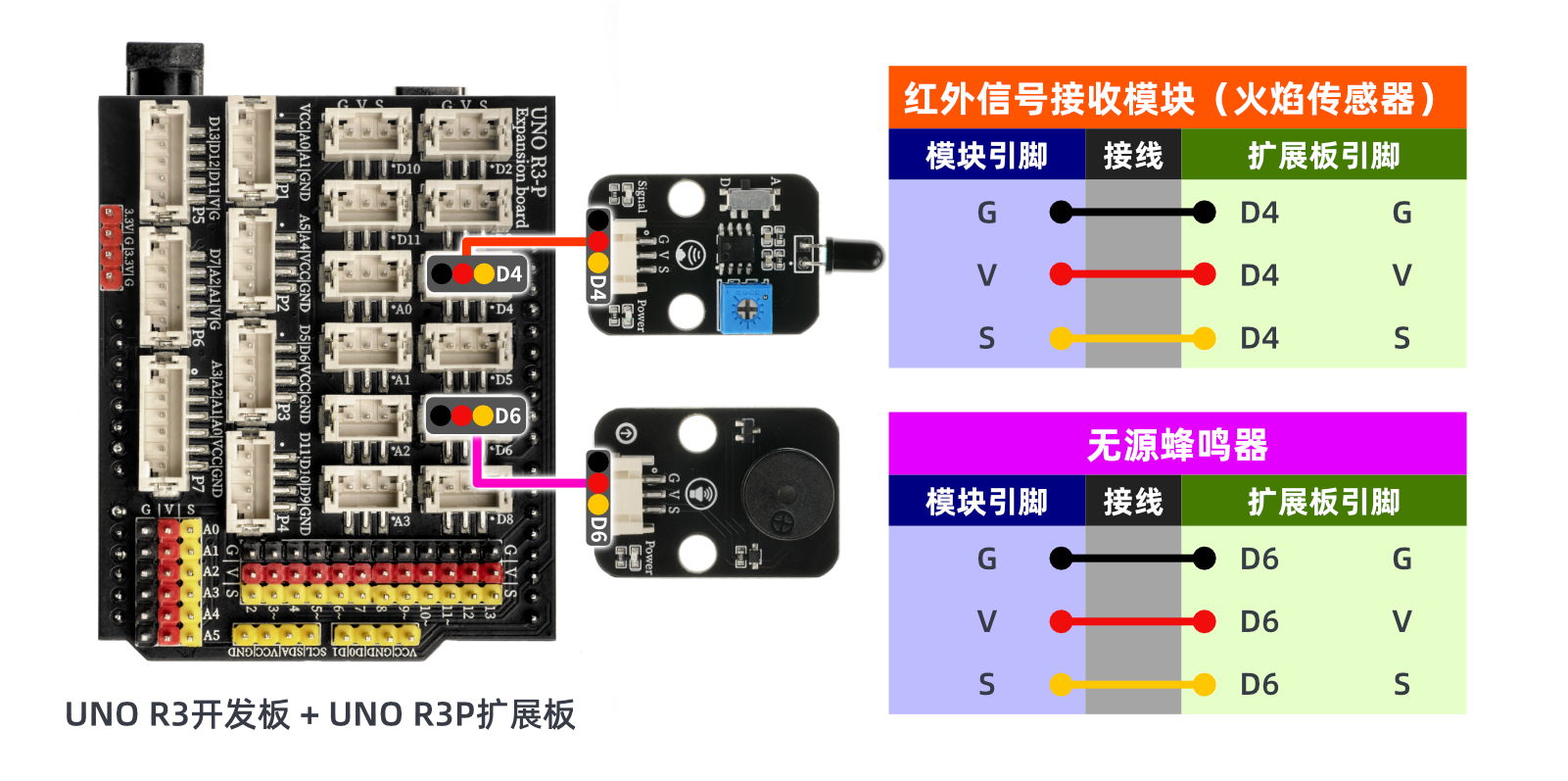

電路接線圖：

ESP32 測試環境搭建

準備配件：等更新...

電路接線圖：等更新...

9、視頻教學

Arduino UNO視頻教學:點擊查看

ESP32 Python視頻教學：等更新...

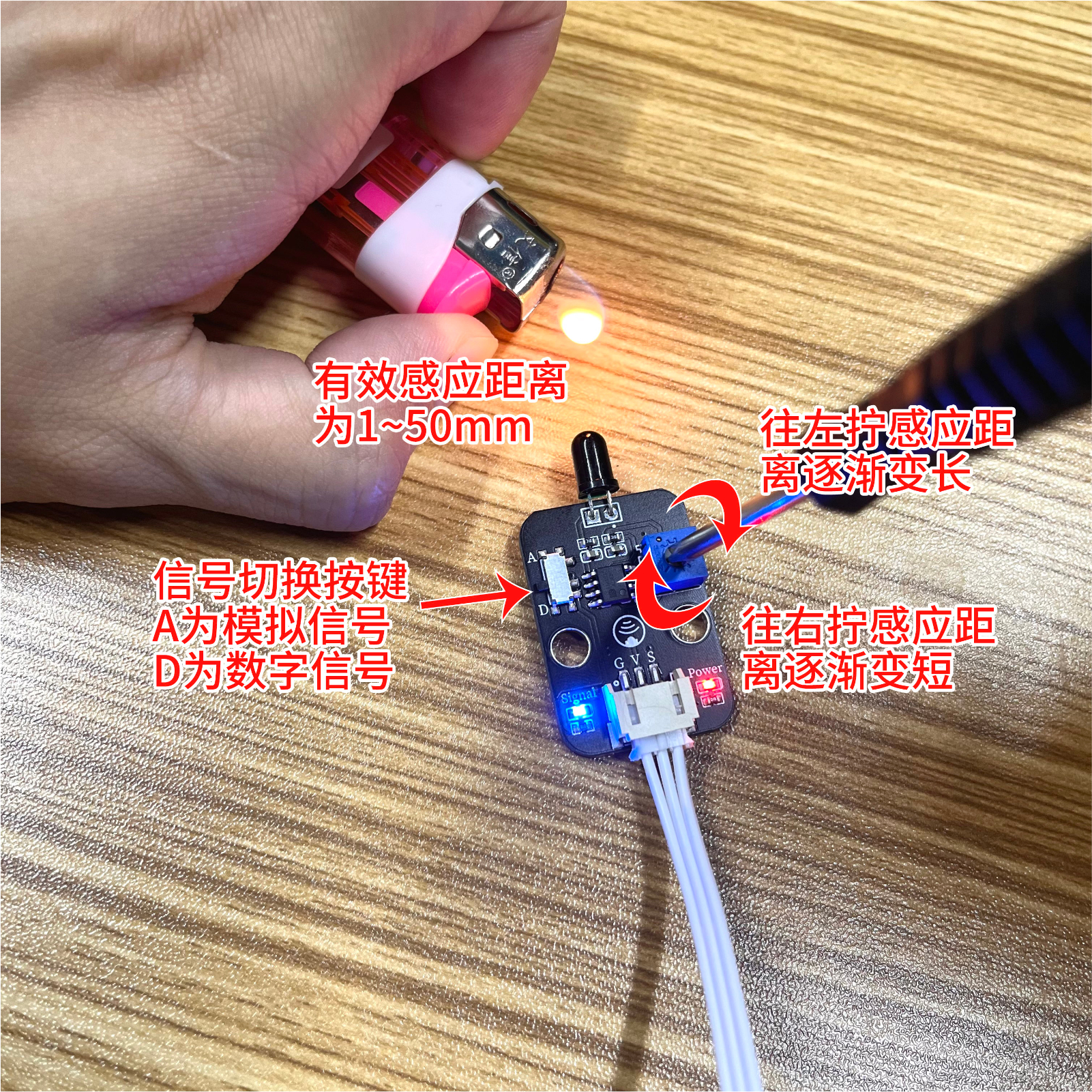

10、測試結果

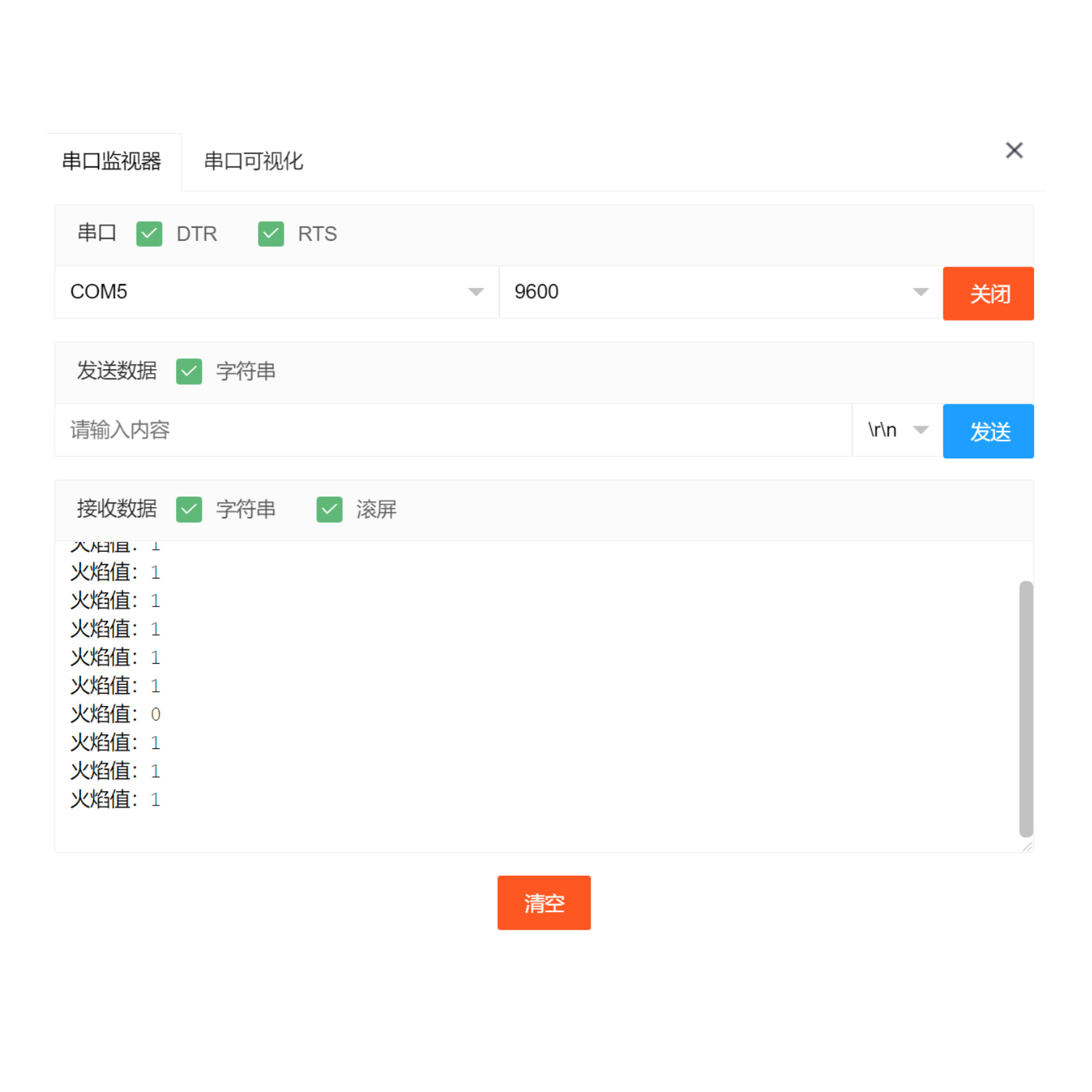

Arduino UNO 混试结果：

ESP32 Python測試結論：
